IP-vlan综合实验

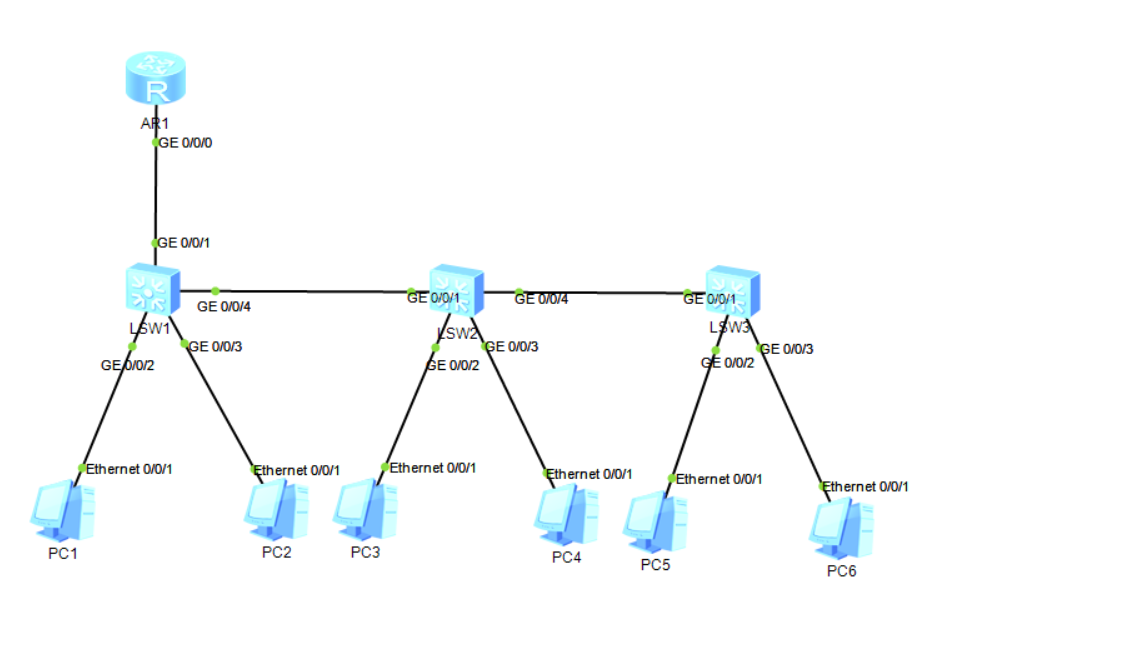

一、实验拓扑

二、实验思路

  1. 规划并配置二层VLAN,合理划分VLAN网段,实现不同VLAN之间的二层隔离,保障局域网内不同区域的网络安全与数据隔离。

  2. 完成三层网络IP地址规划与配置,为各VLAN对应的三层接口分配合法IP地址,搭建三层通信基础,实现不同VLAN间的跨网段连通。

  3. 配置DHCP服务,合理设置地址池、租期等参数,实现终端设备自动获取IP地址及相关网络配置,简化网络部署与管理,提升实验效率。

三、 测试

1. 划分接口情况(display port vlan active)

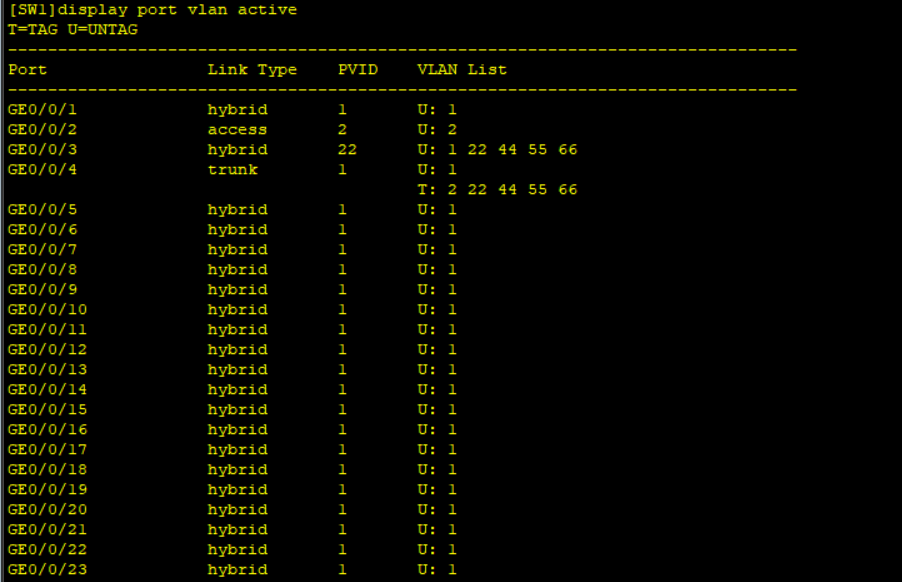

SW1:(截图)

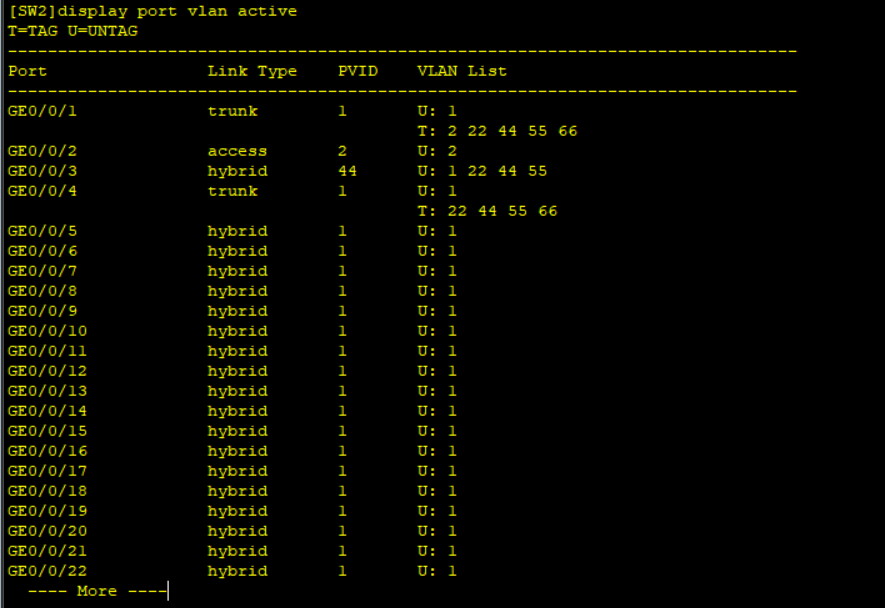

SW2:(截图)

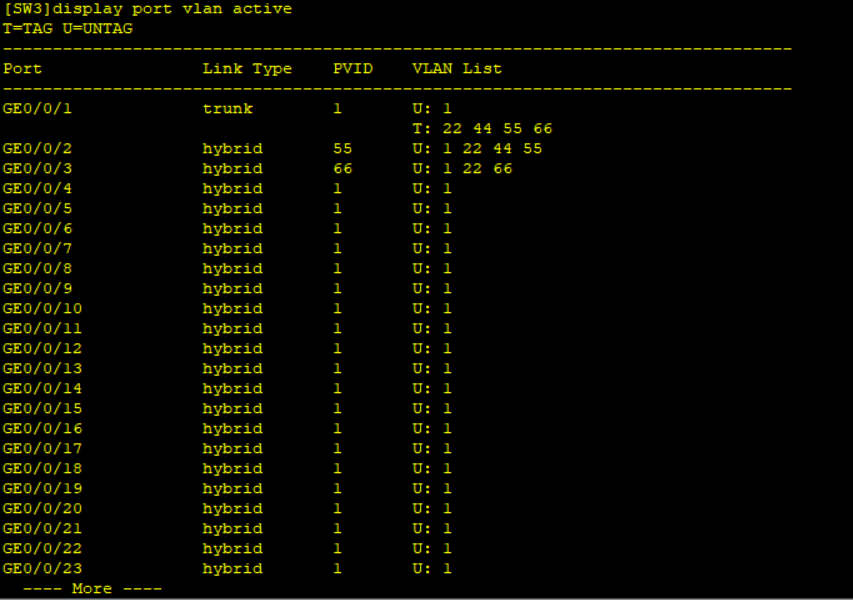

SW3:(截图)

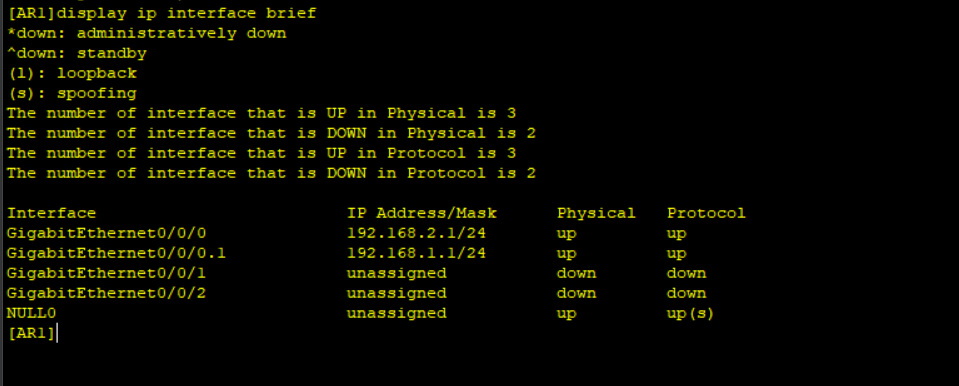

2. IP 配置情况(display ip interface brief)

R1(截图)

3. DHCP

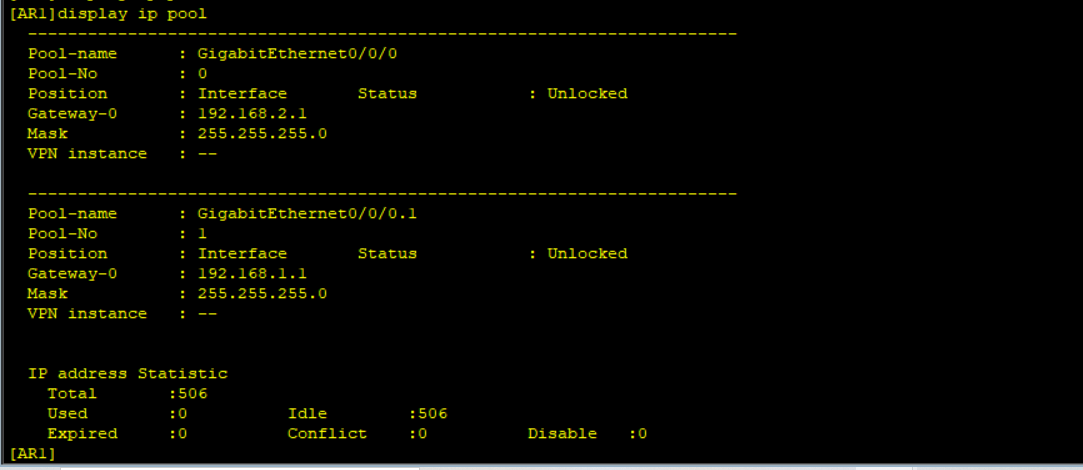

R1 池塘配置(display ip pool):(截图)

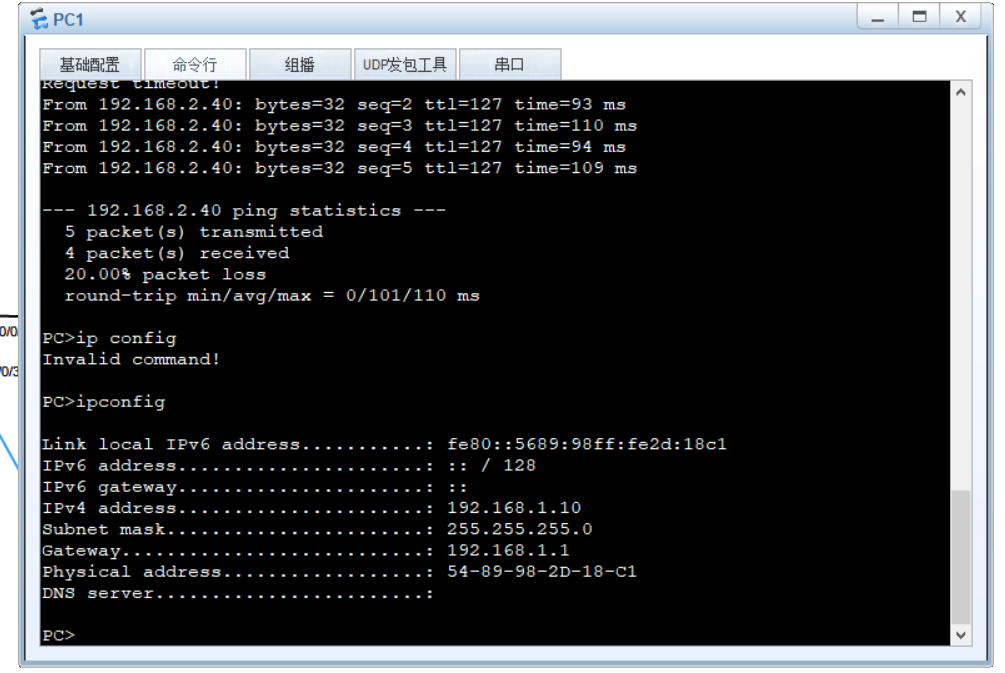

PC1 获取情况:( ipconfig)(截图)

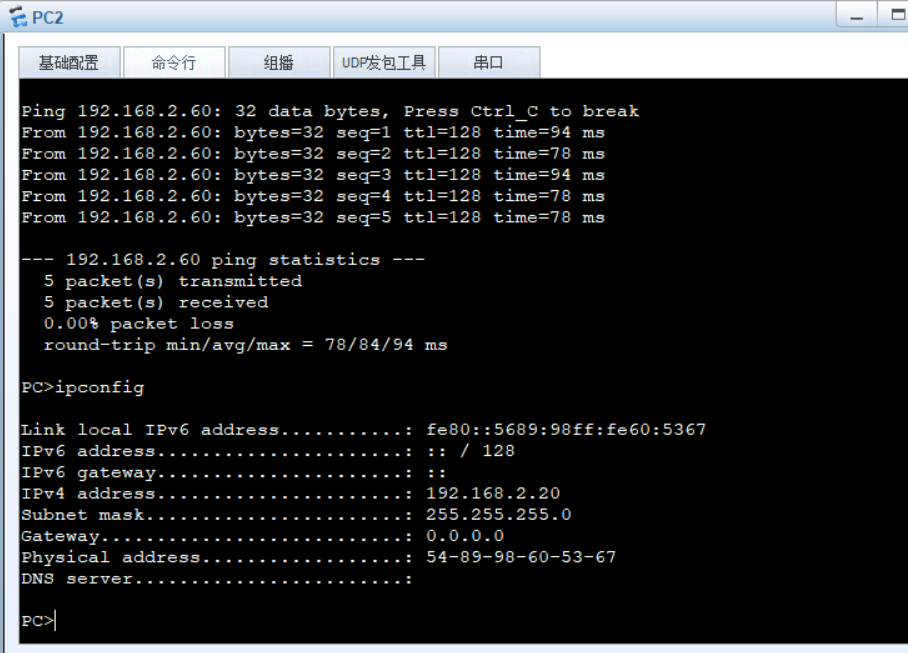

PC2 获取情况:(截图)

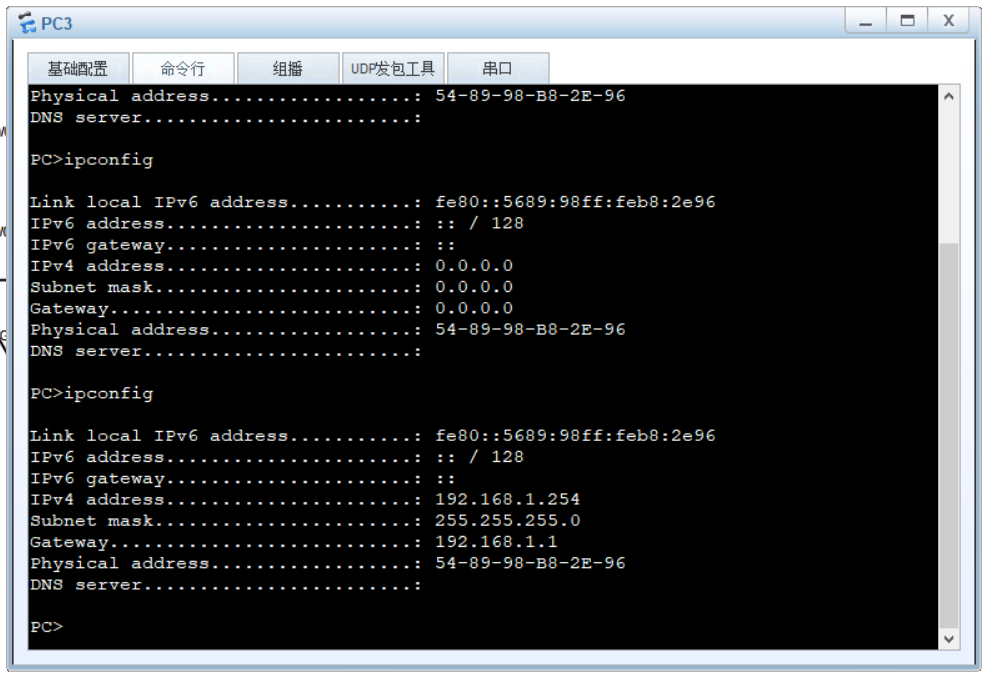

PC3 获取情况:(截图)

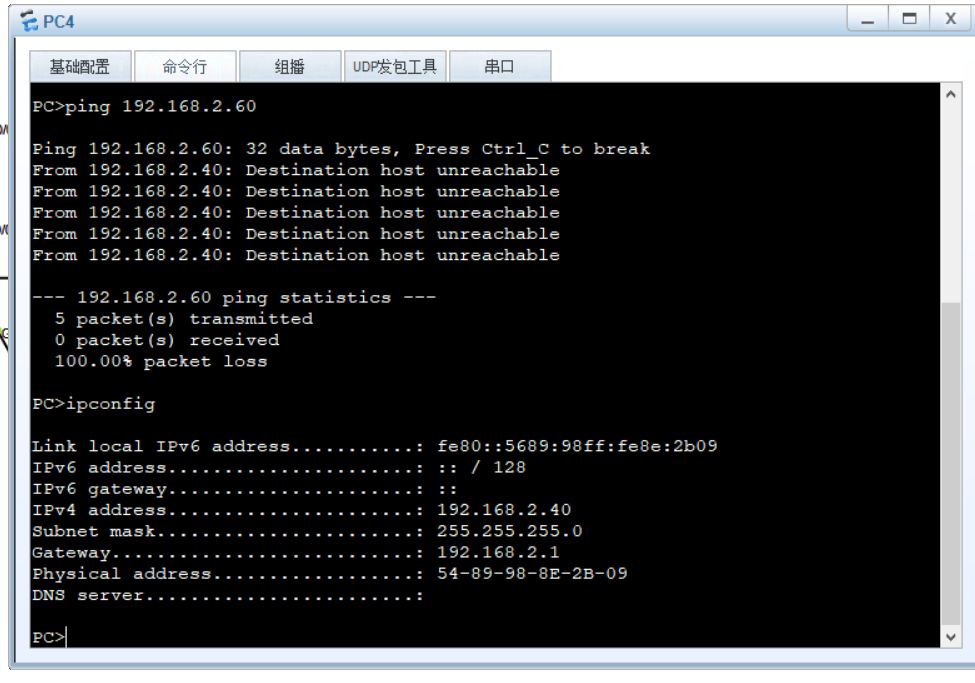

PC4获取情况:(截图)

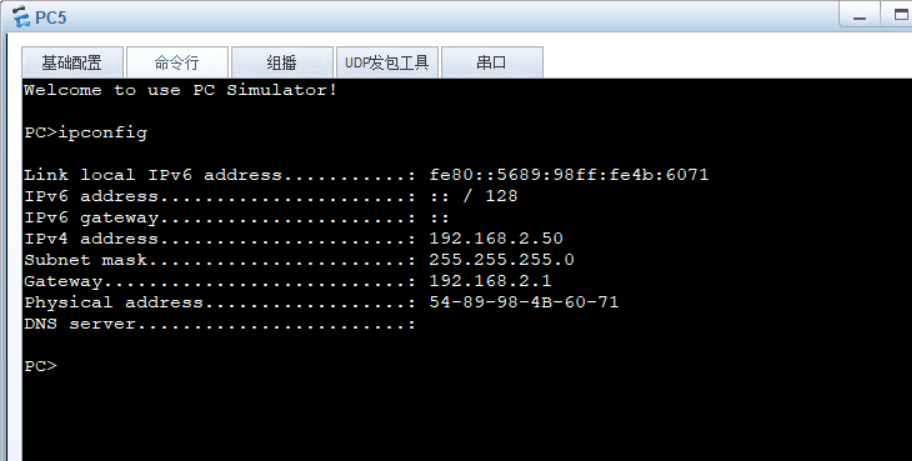

PC5 获取情况:(截图)

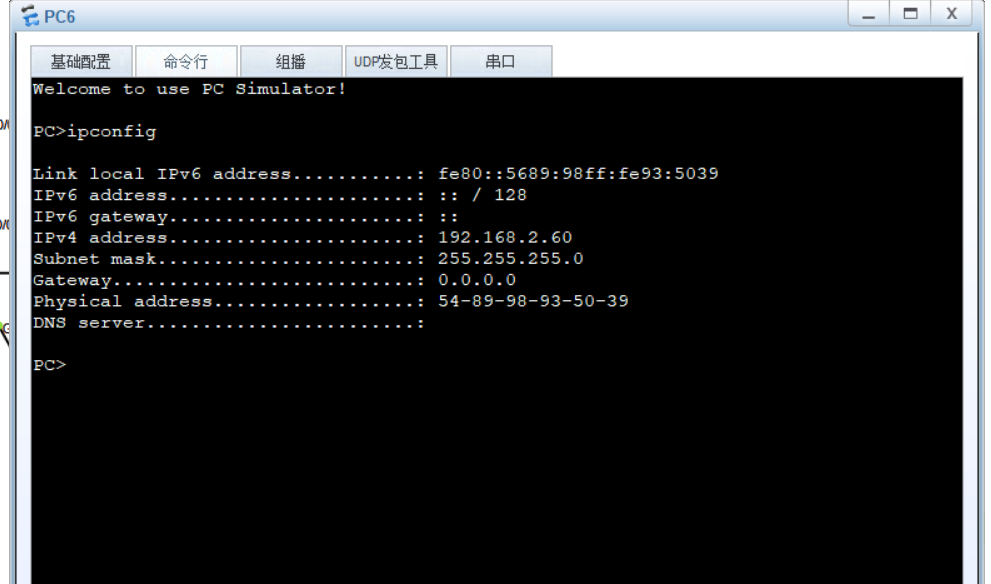

PC6 获取情况:(截图)
