前言

在ArcGIS Pro空间数据处理体系中,面要素的叠加分析与编辑是GIS从业者日常工作的核心环节,尤其在国土规划、土地利用更新、宗地管理、生态红线划定等场景中,对现有面数据进行边界修正、范围替换、差异区域提取,是保障数据准确性与时效性的关键。更新(Update)与交集取反(Symmetrical Difference)作为面要素叠加编辑的两大工具,承担着边界覆盖更新与差异区域提取的核心功能,二者功能互补、场景明确,能够高效解决面数据迭代更新、新旧数据对比、冗余区域剔除等实操难题,提升数据处理效率。

一、更新(Update)工具:面要素边界覆盖式替换与数据迭代

更新工具是ArcGIS Pro中针对面要素定向覆盖更新的专属工具,区别于常规的要素合并与裁剪,其核心逻辑是:用更新图层的面要素,对原始输入图层的对应重叠区域进行边界替换,非重叠区域保留原始图层形态,最终输出融合后的完整面要素图层。该工具并非简单的叠加合并,而是实现"新数据覆盖旧数据、旧数据保留未覆盖区域"的精准迭代,完美适配规划边界更新、宗地范围调整、土地利用现状修订、行政界线优化等需要保留原始数据基础、仅替换局部范围的场景,是GIS数据动态更新的必备工具。

操作步骤

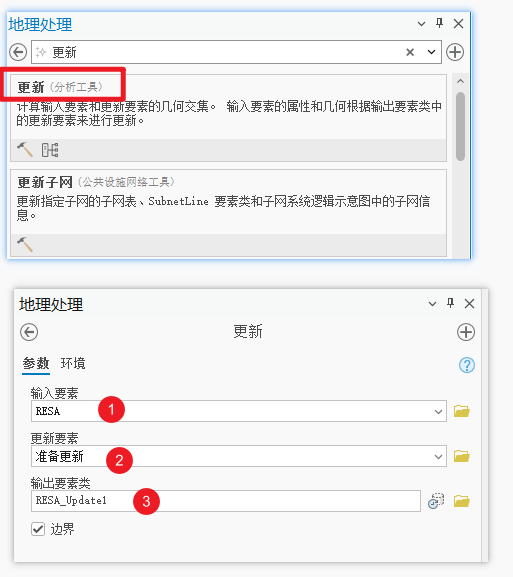

1.启动ArcGIS Pro,打开目标工程文件,在顶部菜单栏点击【分析】→【地理处理】,在搜索框输入更新,打开【更新】工具。

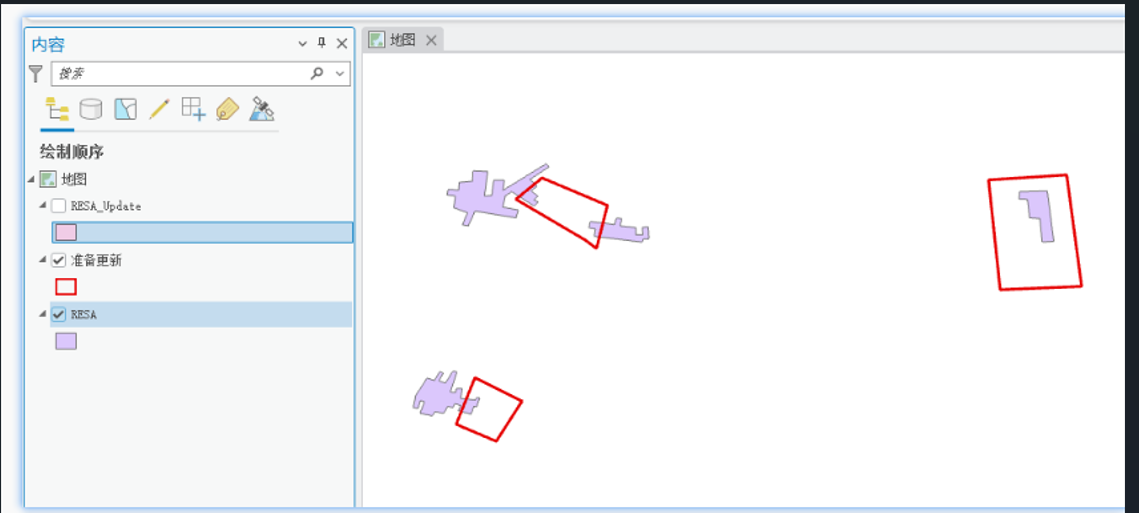

2.输入要素:选择待更新的原始面图层(如旧版土地利用图、现状宗地图层),该图层为基础保留图层,非重叠区域将完整保留。

3.更新要素:选择用于替换的新面图层(如新版规划边界、调整后的宗地范围),该图层的重叠区域将覆盖原始输入图层。

4.输出要素类:设置结果保存路径,名称。

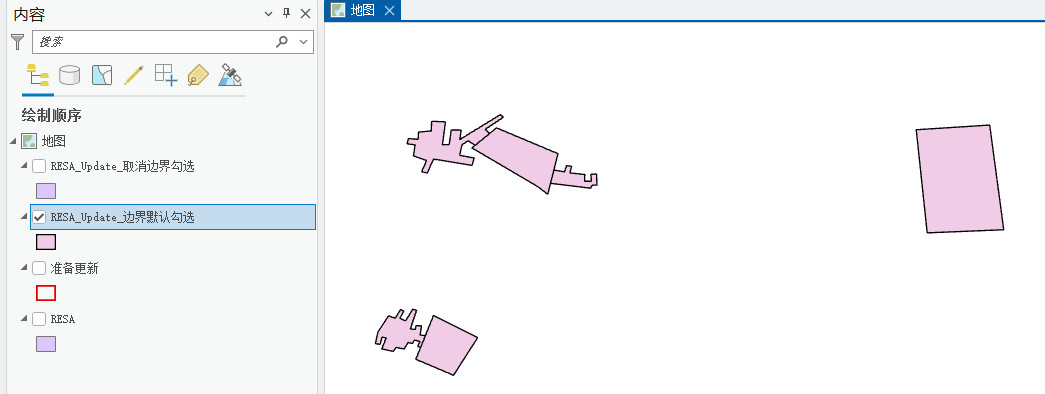

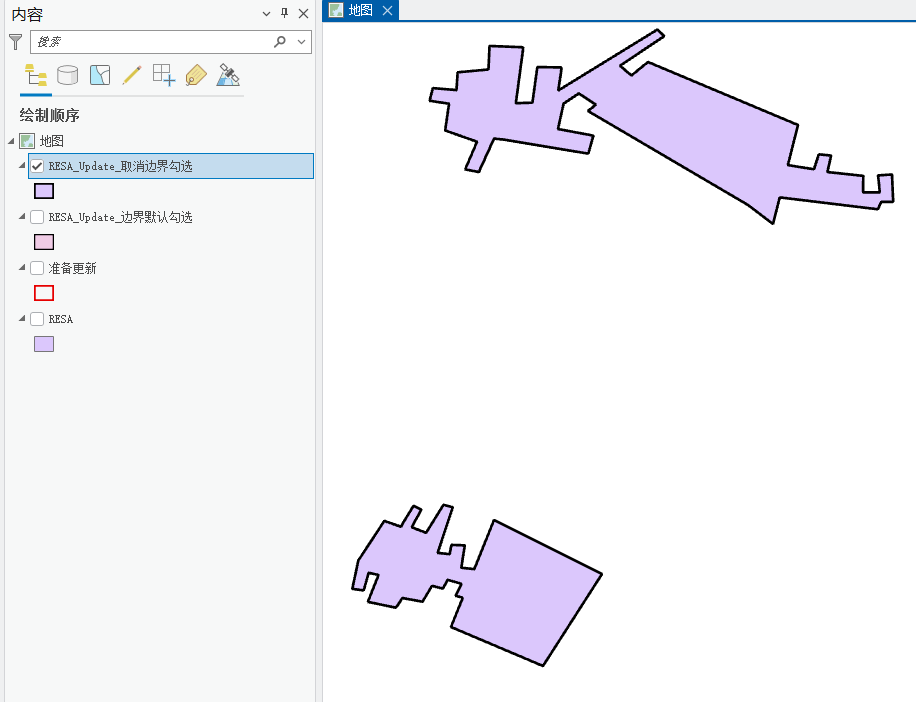

5.边界(可选参数):默认勾选;不勾选时,更新要素将与相邻图斑合并。

6.点击【运行】,工具执行完成后,结果自动加载至地图视图,完成面要素边界更新。



二、交集取反(Symmetrical Difference)工具:面要素非重叠差异区域提取

交集取反工具是空间叠加分析中差异提取的核心工具,其逻辑与相交工具完全相反,核心功能是:提取两个面要素图层中互不重叠的独有区域,剔除完全重叠的部分,最终输出仅包含差异范围的面图层。简单来说,就是提取"A图层有、B图层没有"以及"B图层有、A图层没有"的所有区域,合并为单一结果图层,完美解决新旧数据对比、规划与现状差异分析、冗余区域排查、边界变化监测等场景需求。

在实际项目中,该工具常用于对比年度土地利用变化、核查规划与实际建设范围差异、排查生态红线与建设用地重叠冲突等工作,能够快速定位数据变更区域,无需手动比对。

操作步骤

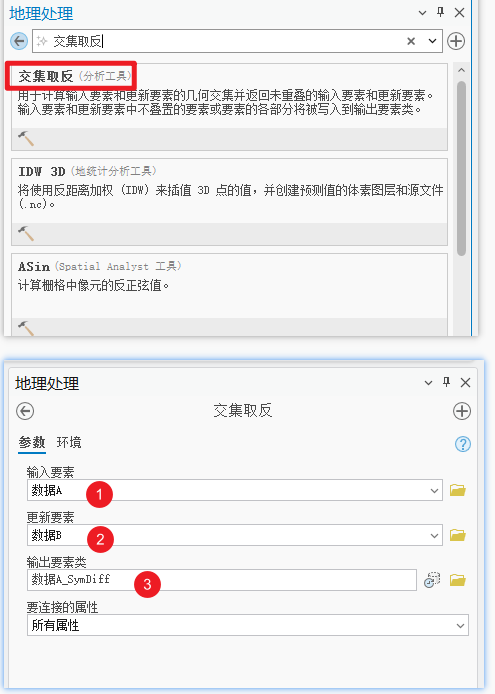

1.沿用上述工程,在地理处理窗格搜索交集取反,打开工具面板。

2.输入要素:选择第一个对比面图层(如旧版数据、现状数据),作为基础对比图层。

3.更新要素:选择第二个对比面图层(如新版数据、规划数据),作为参照对比图层。

4.输出要素类。

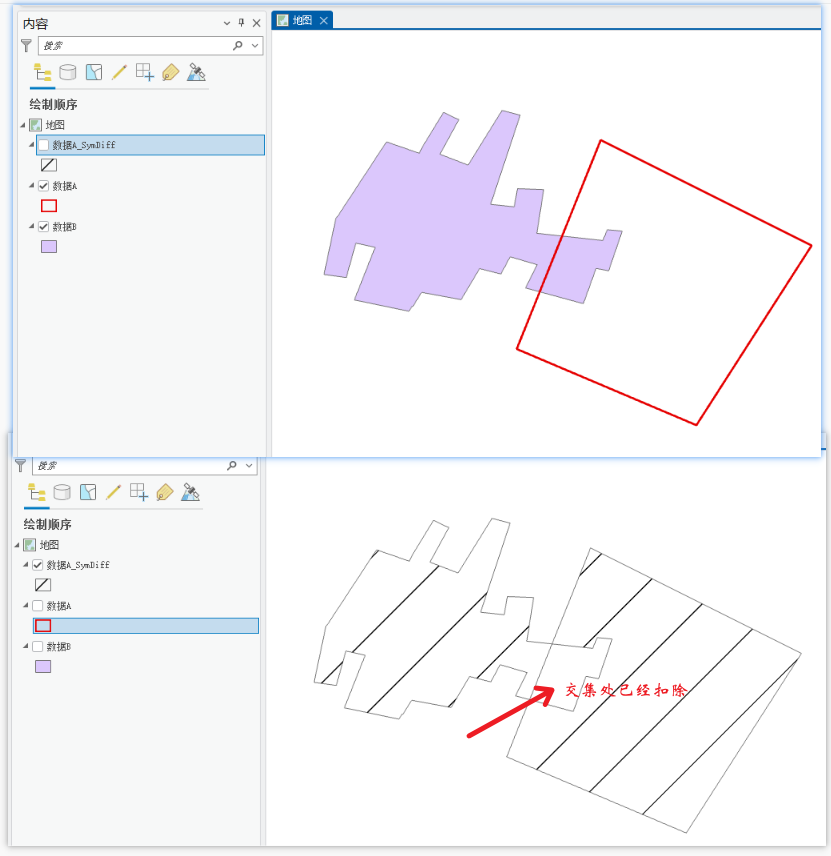

5.点击【运行】,输出结果仅包含两个图层的非重叠差异区域,重叠部分完全剔除,可直接用于差异展示与问题排查。

三、两大工具核心区别与联合实操建议

更新工具与交集取反工具虽同属叠加分析类工具,但功能定位完全不同,不可混淆使用:更新工具侧重数据迭代更新,保留完整图层范围,替换局部区域;交集取反工具侧重差异提取,仅保留非重叠区域,剔除重叠部分。

在实际GIS项目中,二者可联合使用,形成高效工作流:先用交集取反工具提取新旧数据差异区域,定位问题范围;再用更新工具对原始数据进行边界替换,完成数据精准更新,实现"先找差异、再做更新"的标准化数据处理流程,大幅降低错误率,提升工作效率。

总结

更新与交集取反工具是ArcGIS Pro面要素叠加编辑的核心工具,二者功能互补、场景明确,覆盖了面数据更新与差异分析的核心需求。更新工具实现面要素边界的精准迭代更新,保障数据时效性;交集取反工具快速提取差异区域,实现数据对比与质检,二者搭配使用,可高效完成各类GIS面数据处理工作。
