注册检验报告中电气安全核心内容摘取模块
电气设备注册检验报告中，电气安全相关内容主要集中在"检测依据""电气安全检测项目与结果""判定结论""附录测试记录"四大模块，结合你提供的检测参数、GB 4793.1-2007测试记录片段，每个模块的摘取重点的详细拆解如下，可直接对照报告实操。
1.1 检测依据模块：摘取核心标准与规范
该模块是电气安全检测的核心支撑，明确了检测工作所遵循的国家/行业标准、专项要求，是摘取的基础内容，直接决定电气安全检测说明书的合规性。
-
核心摘取内容：完整摘取与电气安全相关的国家/行业标准，例如报告中明确的GB 4793.1-2007《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》，需完整记录标准编号、标准名称；若报告引用GB 19517---2023《国家电气设备安全技术规范》等其他相关标准，也需一并摘取，确保后续引用规范。
-
摘取提示：该模块通常位于报告开篇，标注为"检测依据""引用标准"，直接复制标准编号及名称即可，无需修改表述；若报告中明确了针对开关电源（LRS-50-24）的专项检测要求，需同步摘取。
1.2 电气安全检测项目与结果模块：摘取核心检测数据（重点）
该模块是电气安全内容的核心，记录了具体检测项目、检测条件、实测数据、限值要求等，需按检测项目分类摘取，结合你提供的参数和报告测试记录片段，重点摘取以下内容：
1.2.1 可触及零部件的允许限值检测
该项目直接关系到设备使用人员的人身安全，是摘取重点，结合报告中GB 4793.1-2007测试记录及相关参数，完整摘取以下信息：
-

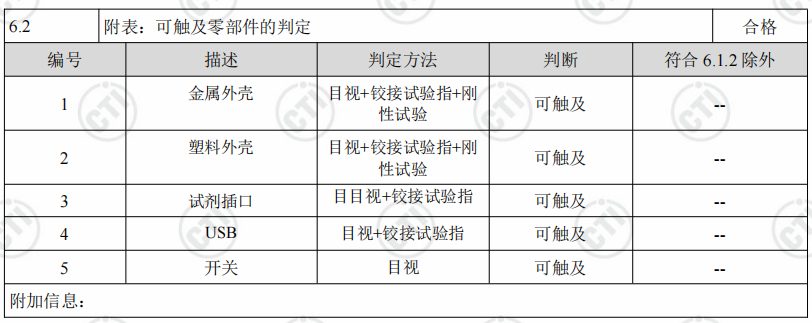

可触及零部件清单：摘取报告中明确的可触及零部件及判定依据，例如报告表格中记录的"金属外壳、塑料外壳、试剂插口、USB、开关"，同时摘取判定方法（目视+铰接试验指+刚性试验等），与你提供的零部件清单相互印证。
-

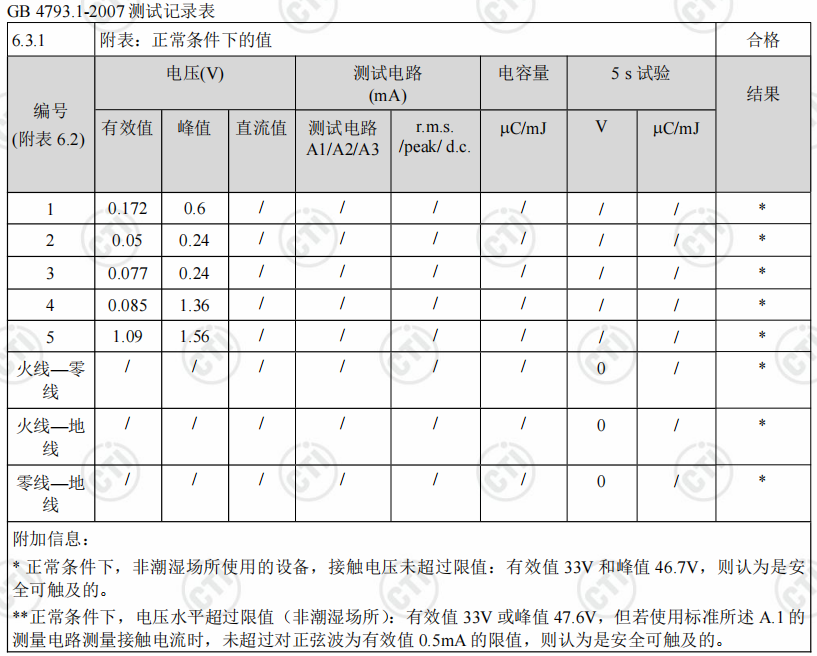

检测条件与限值要求：分别摘取正常条件、单一故障条件下的电压、电流限值，结合报告附加信息和你提供的参数，完整摘抄："正常条件下，电压不应超过33V或电压峰值不应超过47.6V，若超过则测试正弦波电流有效值不能超过0.5mA；单一故障条件下，电压不应超过55V或电压峰值不应超过78V，若超过则测试正弦波电流有效值不能超过3.5mA"；同时补充报告中单一故障条件的细节，如"断开保护导体"故障场景、电压限值的附加说明（非潮湿场所）。
-

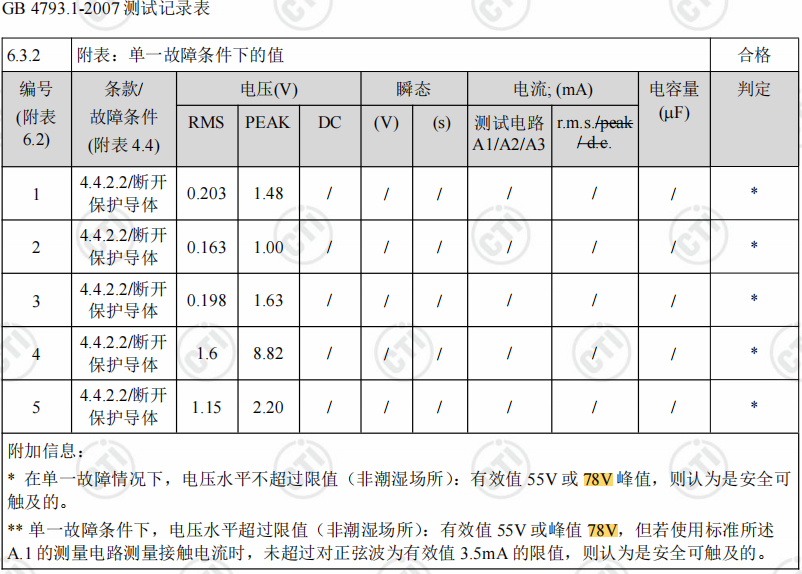

实测数据与判定：摘取报告中单一故障条件下的实测电压数据（如RMS值0.203V、PEAK值1.48V等），以及最终判定结果（合格），用于佐证设备符合限值要求。
1.2.2 保护连接阻抗检测
聚焦接地金属外壳的保护连接阻抗，结合报告测试记录和你提供的参数，核心摘取以下信息，确保参数完整、数据准确：
-
检测对象：明确为可触及零部件中的接地金属外壳，与报告中"金属外壳"检测对象保持一致。
-

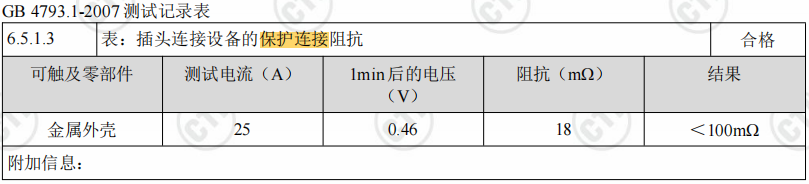

检测参数与限值：摘取报告中测试参数（如测试电流25A、试验时间1min）、实测数据（1min后电压0.46V、阻抗18mΩ），同时结合你提供的要求，补充"测试电流0.3A、试验时间15S、电阻不超过0.1Ω（不计电源线阻抗）"的限值标准，形成完整的参数体系。
-
判定结果：摘取报告中该项目的最终判定（合格），明确保护连接阻抗符合安全要求。
1.2.3 电气间隙和爬电距离检测
针对开关电源（LRS-50-24）内部部件，该项目是防范漏电、击穿的关键，需重点摘取表格形式的参数信息，确保数据与报告、设备特性完全一致：
-
检测对象：明确为开关电源（LRS-50-24）内部各关键位置，如零火线之间（熔断器之前）、网电源部分与保护接地部件之间等，与你提供的位置类别完全对应。
-

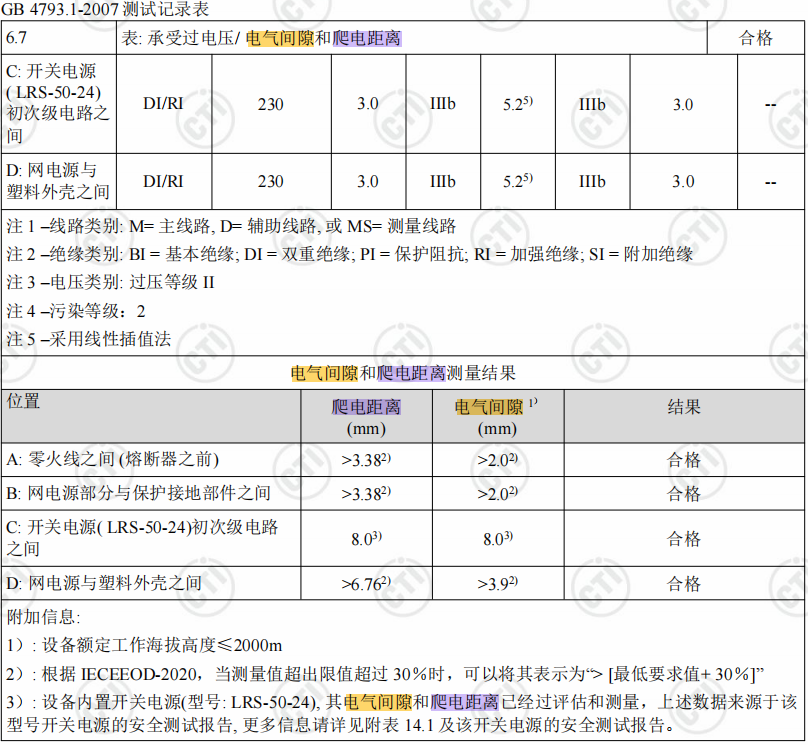

参数表格：完整摘取报告中"位置或线路类别→最大工作电压（有效值）→爬电距离（mm）→电气间隙（mm）"的全部数据，直接复用你提供的表格，确保数据无偏差，例如"零火线之间（熔断器之前），最大工作电压230V，爬电距离>3.38mm，电气间隙>2.0mm"。
1.2.4 介电强度检测
该项目是检测设备绝缘性能的核心，需摘取试验条件、试验电压、结果要求等关键信息，结合你提供的参数，完整摘取以下内容：
-
试验条件：摘取试验电压升降要求（5s或5s以内升至规定值，保持5s），确保试验流程描述完整。
-
参数与结果表格：完整摘取"位置→工作电压（V）→试验电压（V）→结果要求"的全部内容，复用你提供的表格，明确各位置的试验标准，例如"零火线之间（熔断器之前），工作电压240V，试验电压1390V，结果要求为没有击穿和重复飞弧"。
-
整体判定：摘取报告中该项目的最终判定结果（合格），明确设备绝缘性能符合安全要求。
