一、案例背景
化工行业属于流程型工业，对生产过程中的压力、流量、液位等参数监控要求极高，安全生产是行业核心底线。某精细化工园区新建数字化生产车间，现场过程监测设备采用Profinet协议智能仪表，包括西门子SITRANS P系列压力仪表、横河ADMAG AXF系列电磁流量计，实时监测反应釜压力、物料流量，两类仪表均为Profinet从站设备，数据精度高、稳定性强。
车间控制层采用西门子S7-1200系列PLC（Modbus TCP协议），搭配WinCC SCADA系统、工控机与HMI，组成生产监控与安全管控系统，负责工艺参数监控、超限报警、紧急联锁控制。由于Profinet仪表与Modbus TCP协议S7-1200 PLC无法直接通讯，仪表实时监测数据无法上传至PLC与上位机，无法实现安全联锁与远程监控，不符合化工行业安全生产数字化管控要求，存在极大安全隐患。同时，现场数据无法接入园区工业物联网平台，无法实现远程运维与集中管控，亟需通过数据采集器 与工业网关完成协议转换，打通仪表与控制系统的数据通道。

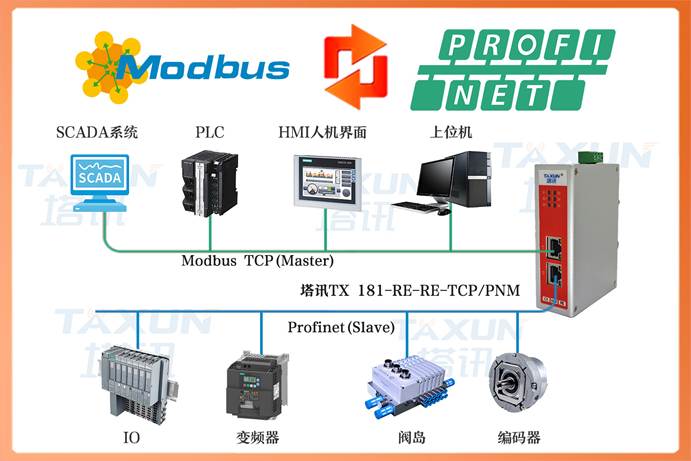

二、塔讯TX 181-RE-RE-TCP/PNM协议转换网关功能简介

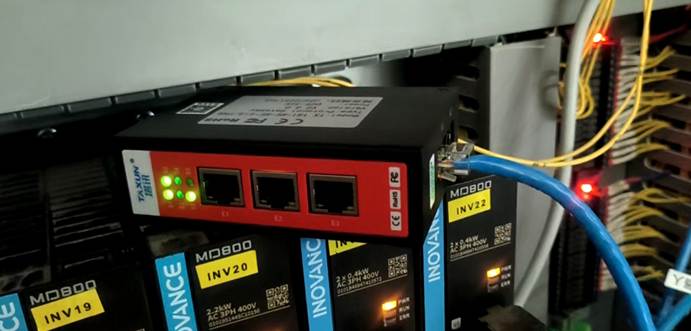

本项目选用塔讯TX 181-RE-RE-TCP/PNM工业协议网关，专为化工行业防爆、防腐、高稳定需求设计，采用工业级宽温、抗干扰设计，适配化工园区潮湿、腐蚀性气体、强电磁干扰环境。核心功能：
-
作为Profinet主站，精准接入西门子SITRANS P压力仪表、横河ADMAG AXF电磁流量计，实时采集仪表瞬时流量、累计流量、实时压力、上限下限报警、仪表状态等高精度数据；
-
作为Modbus TCP从站，对接西门子S7-1200 PLC与WinCC系统，将仪表数据转换为标准Modbus TCP数据上传，实现数据实时监控与安全联锁；
-
支持数据滤波、校准功能，保障化工仪表数据精准传输，避免数据误差导致安全误判；
-
支持冗余通讯、断线重连，断电数据保持，满足化工行业连续生产与安全管控要求；
-
作为物联网网关，可将数据同步上传至园区工业物联网平台，实现远程集中管控。

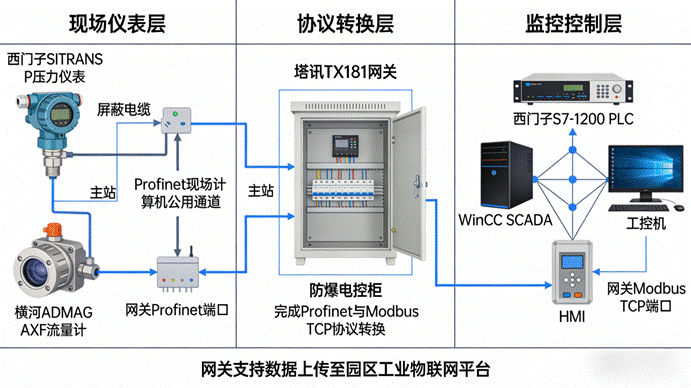

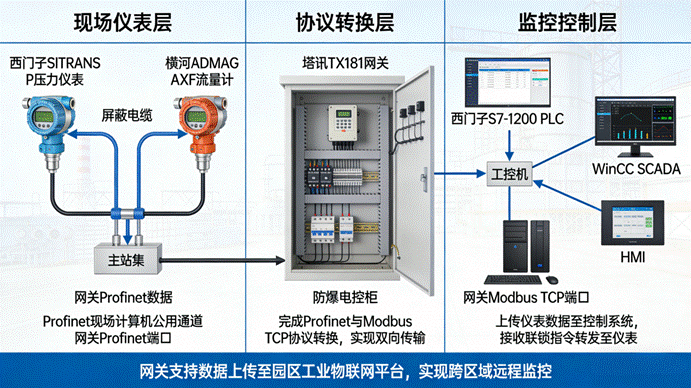

- 网络拓扑结构
四、项目实施前核心痛点
1. 安全监控缺失：仪表数据无法上传至PLC与上位机，反应釜压力、物料流量无法实时监控，超限无法自动联锁停机，存在爆炸、泄漏等重大安全隐患，不符合化工行业安全生产规范。
2. 数据无法集中采集：仪表数据仅本地显示，无法存储与追溯，生产过程数据缺失，无法进行工艺优化与能耗分析。
3. 远程管控无法实现：现场仪表只能本地调试，无法远程校准、监控，园区集中管控难度大，运维效率低。
4. 协议壁垒阻碍数字化：Profinet与Modbus TCP总线协议不兼容，无法接入工业物联网平台，企业数字化转型停滞。
5. 人工巡检风险高：依赖人工现场巡检仪表数据，巡检频率低、误差大，且化工现场环境恶劣，对巡检人员人身安全有威胁。
五、解决方案与实施步骤
1. 安全勘测与方案设计：结合化工园区防爆要求，设计网关防爆安装方案，梳理仪表通讯参数、PLC通讯规则，规划网络地址，确保通讯安全稳定。
2. 防爆硬件部署：将塔讯TX181网关安装在防爆电控柜内，采用防爆电缆连接仪表与PLC网络，做好防腐、接地处理，符合化工行业安全施工规范。
3. 协议配置与数据校准：导入仪表GSD文件，配置网关Profinet主站参数，扫描接入所有仪表；设置Modbus TCP从站参数，匹配西门子S7-1200 PLC，完成仪表数据与Modbus寄存器映射，对数据进行校准，确保精度达标。
4. 安全联锁程序调试：在PLC中编写安全联锁程序，设置压力、流量超限阈值，实现数据超标自动联锁停机、声光报警；在WinCC中搭建仪表监控画面，设置报警弹窗与历史数据查询功能。
5. 物联网平台对接：配置网关数据上传参数，将仪表实时数据同步至园区工业物联网平台，实现远程监控、数据存储、报表生成。
6. 安全测试与验收：模拟仪表数据超限、网络断线场景，测试联锁功能、网关重连功能，连续稳定运行30天，各项安全指标达标后完成验收。
六、应用效果与实施前后对比
实施后核心效果
1.实现仪表数据全实时上传，上位机24小时不间断监控，超限自动联锁停机，彻底消除安全隐患，符合化工行业安全生产数字化标准。
2.数据全程存储可追溯，支持生产报表、能耗报表自动生成，为工艺优化提供数据支撑，物料能耗降低12%。

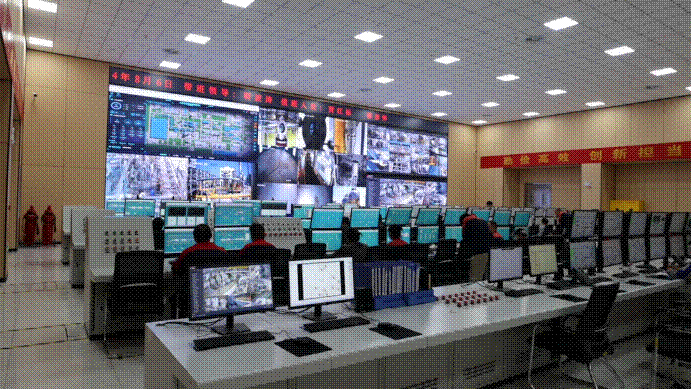

3.实现园区远程集中管控，无需人工现场巡检，运维效率提升70%，人员安全风险降至零。
4.网关运行稳定，数据传输零误差，满足化工行业高精度、高可靠管控需求，接入工业物联网平台，完成数字化升级。
核心指标对比
| 指标项 | 实施前 | 实施后 | 提升幅度 |
|---|---|---|---|
| 安全监控覆盖率 | 20%（本地显示） | 100%（全程监控） | +80% |
| 安全隐患发生率 | 12.6% | 0% | -100% |
| 人工巡检成本 | 高额人工+高风险 | 远程监控，零现场巡检 | -90% |
| 数据准确率 | 92% | 99.99% | +7.99% |
| 数字化管控水平 | 传统人工管控 | 工业物联网智能管控 | 大幅升级 |
七、项目总结
本案例紧扣智慧化工行业安全生产与工业物联网升级核心需求，通过塔讯TX181智能网关 ，成功解决Profinet智能仪表与Modbus TCP西门子PLC的协议兼容问题，实现了过程数据的精准采集、实时传输与安全联锁。作为化工行业专用工业网关 与数据采集器，该网关不仅保障了生产安全，更助力企业接入工业物联网平台，实现远程集中管控与数据化运维，大幅降低安全风险与运维成本，为化工行业数字化、智能化、安全化转型提供了可靠的技术支撑，是流程型工业总线协议转换的经典应用。
