使用3D-DIC全场微应变测量表征激光修复TC4缺口钛合金疲劳损伤演化过程并实现寿命预测。
实验背景
航空航天与医疗装备中，钛合金承载构件在服役过程中易因缺口与疲劳损伤失效，修复再制造成为关键技术路径。作为高能束定向修复技术，激光熔覆可实现材料再生与性能恢复，但其形成的组织梯度与残余应力使疲劳损伤演化机制复杂化，使钛合金剩余寿命评估成为难题。
传统基于宏观参数的寿命预测方法难以解释多裂纹源、FGA（细晶区）及纳米结构演化等微观机制。因此，科研团队引入千眼狼（Revealer）3D-DIC技术，获取循环载荷下裂纹尖端及领域的微应变场，实现疲劳损伤演化过程的实时观测。
实验设备
实验搭建一套同步观测平台，实现力、热、形变协同测量：
-
激光熔覆系统用于实现TC4缺口构件的定向修复。
-
红外热成像仪用于获取疲劳过程中的能量耗散。
-
高速相机用于捕捉裂纹动态扩展行为。
-
千眼狼3D-DIC系统（RDIC-3D）作为核心设备，以2448×2048分辨率、10 fps采集帧率在循环载荷下实时捕捉裂纹尖端区域的应变演化过程。
实验方法
围绕疲劳损伤演化全过程进行多尺度观测实验。以TC4（Ti-6Al-4V）钛合金为研究对象，通过线切割制备V形缺口并采用激光熔覆进行修复。开展以下实验：
-
单调拉伸试验用于获得基体与修复区的力学性能差异；疲劳试验在不同应力比与应力幅条件下进行，同时同步采集温度场与应变场。
-
利用3D-DIC获取循环加载全过程中的微应变场演化。
试验结束后，通过SEM对断口进行形貌分析，识别裂纹萌生区、扩展区及瞬断区，并定义"有效断裂表面积"作为损伤表征参数，用于后续模型构建。
实验数据解析（仅3D-DIC测量部分）
3D-DIC系统通过获取循环载荷下全场微应变在"均匀分布-局部化累积-裂尖塑性区-失稳扩展"各阶段的连续演化过程，实现疲劳损伤从初始响应到失稳断裂的全程可视化表征。以典型工况（应力比R=0.1，应力幅560 MPa，试样F10，疲劳寿命Nf≈21704次）为例：
I. 疲劳初始阶段，应变云图显示微塑性应变在试样中呈相对均匀分布，仅在激光修复区附近存在轻微应变集中，这一特征表明材料尚处于以弹性响应为主阶段，微塑性变形虽已发生，但尚未形成明显的损伤主导区（图1，图3中Nf=0%，Nf=25%部分）。图2的拉格朗日最大应变曲线来看，此阶段最大应变增长缓慢且近似线性，表明材料内部能量耗散处于分散状态，尚未发生局部化转移。
3D-DIC测量系统凭借其高分辨率能力识别损伤起始前的参考应变状态，为后续应变局部演化提供基准场。

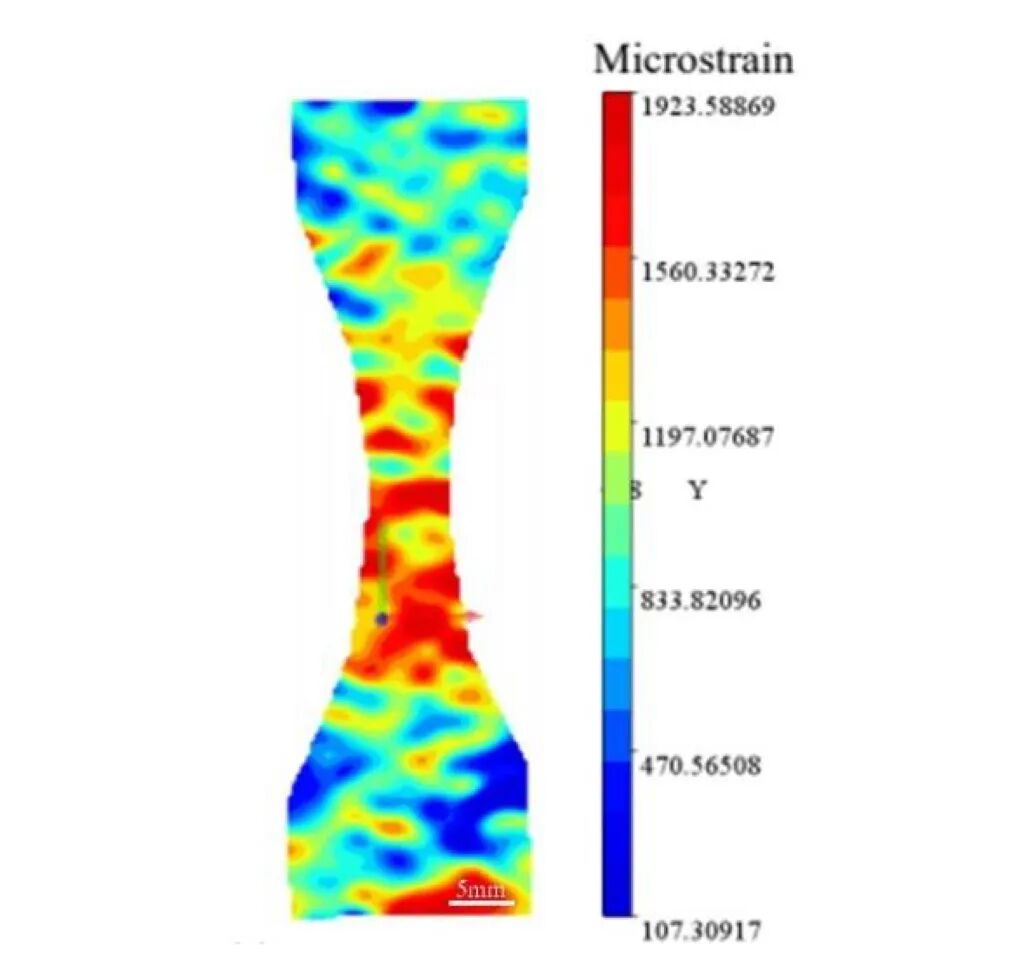

图1 R=0.1，σₐ=560 MPa，试样F10，Nf≈21704工况下全场应变云图
II. 随着循环次数增加，3D-DIC测量系统捕捉到局部应变场（图3中的Nf=50%部分）开始由均匀分布向局部区域集中，应变幅值在特定位置持续累积并形成稳定的高应变区。在图2中表现为拉格朗日应变曲线的斜率逐渐增大，表明局部区域主导变形行为，该阶段对应疲劳裂纹萌生及FGA（细晶区）形成阶段。

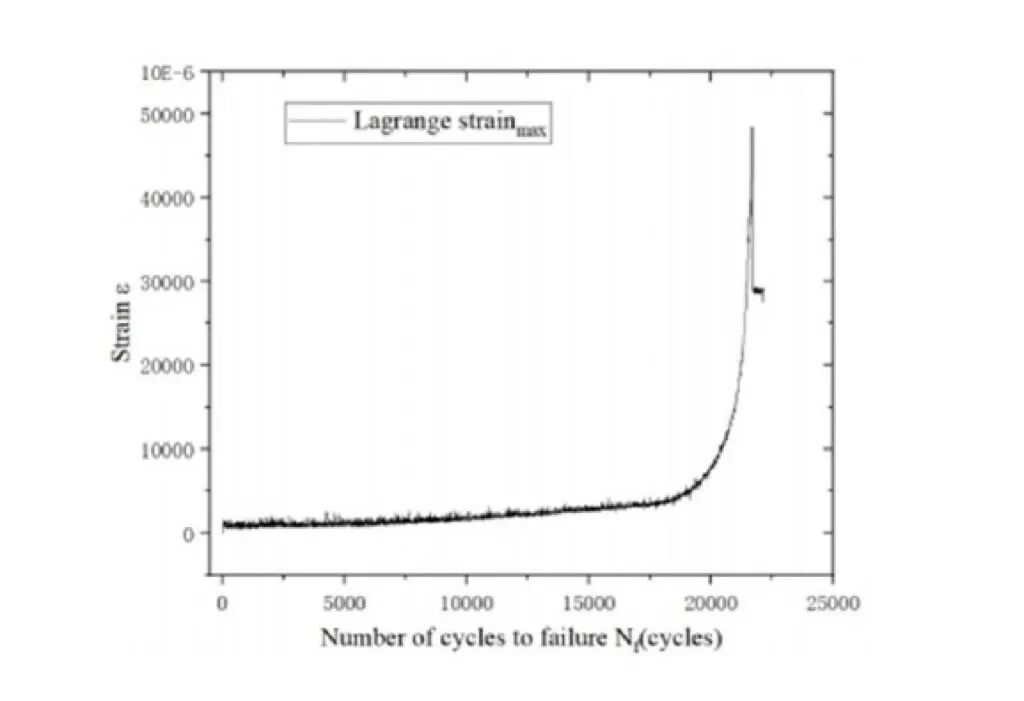

图2 R=0.1，σₐ=560 MPa，试样F10，Nf≈21704工况下拉格朗日最大应变曲线
3D-DIC测量系统通过对全场应变演化的实时跟踪，将裂纹萌生由事后断口识别转变为加载过程中的可观测演化过程。
III. 疲劳生长加速阶段，3D-DIC测量系统获得的应变云图（图3中Nf=75%部分）呈现出裂纹尖端区域蝴蝶状塑性区结构，应变在裂尖前缘形成强梯度分布，显示出典型的弹塑性耦合特征。图2中拉格朗日应变曲线进入加速增长区间，表明局部塑性变形占据主导。
3D-DIC测量系统捕捉的是裂纹尖端塑性区的演化，而非裂纹几何本身，该区域决定裂纹扩展行为。

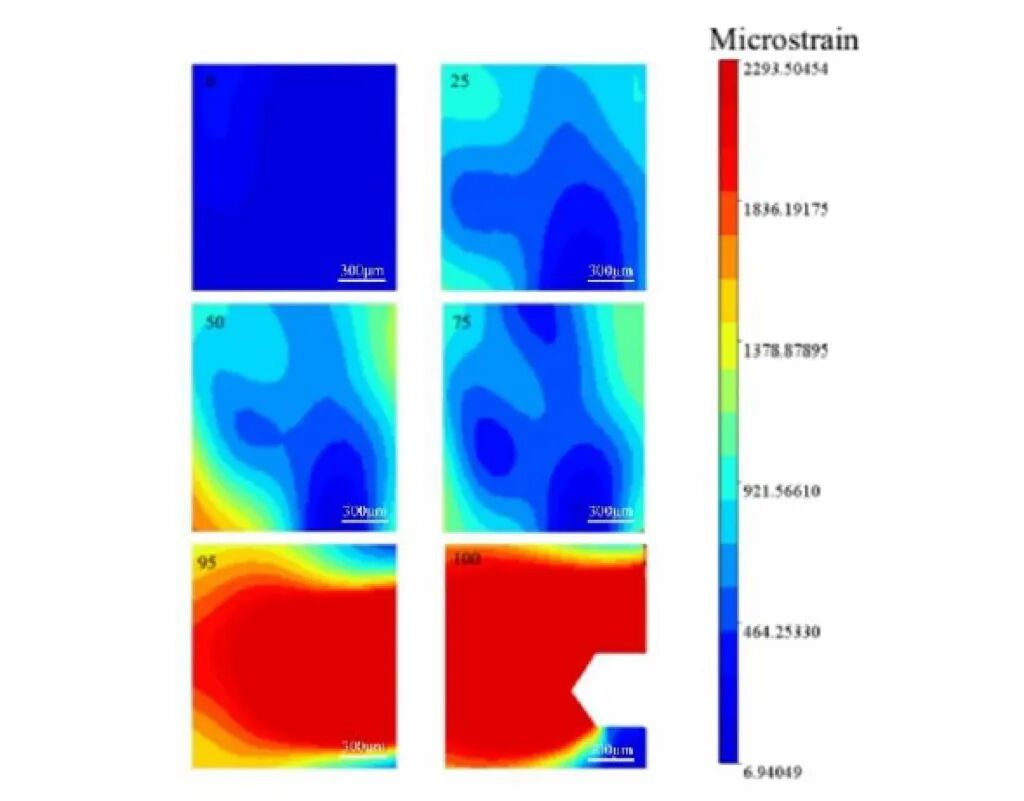

图3 不同疲劳阶段（Nf 0%-25%-50%-75%-95%-100%）裂纹尖端塑性区的应变图
IV. 接近失效阶段，3D-DIC记录到应变呈指数型增长，图2拉格朗日应变曲线呈现陡升趋势，表明材料局部承载能力迅速衰减并进入失稳断裂阶段。图3中Nf=95%，Nf=100%部分显示应变场迅速演化为高度集中的失稳扩展区，并伴随裂纹快速贯通，标志着材料内部能量耗散的集中释放，从稳定损伤积累转入不可逆破坏。
3D-DIC测量系统在此过程中能够对失稳前的应变突变进行实时捕捉，从而实现对疲劳失效临界状态的提前识别与定量表征。
实验结论
针对激光熔覆修复TC4缺口钛合金的疲劳损伤行为，本次研究通过引入3D-DIC技术，将疲劳损伤研究从"断口后验分析"推进至"全场实时演化可视化表征"，建立了基于能量耗散的寿命预测模型，主要结论如下：
-
激光熔覆修复显著提升了TC4缺口钛合金的力学性能，但其组织非均匀性导致疲劳损伤呈现明显局部化特征；FGA形成本质源自循环微塑性变形的持续累积。
-
3D-DIC测量系统揭示疲劳损伤沿"均匀分布-局部累积-裂尖塑性区-失稳扩展"连续演化，实现裂纹萌生与扩展过程的全过程可视化表征，建立了微观变形机制与宏观断裂行为之间的直接联系。
-
以有效断裂表面积为损伤参数，结合能量耗散方法构建疲劳寿命预测模型，结果与实验数据吻合，表明3D-DIC技术在材料工程与疲劳断裂研究中具有可靠性与工程应用价值。
