WinCC7.5+Telegraf+Influxdb 3.0 Core：通过OPC UA方式WinCC数据直接同步数据到Influxdb

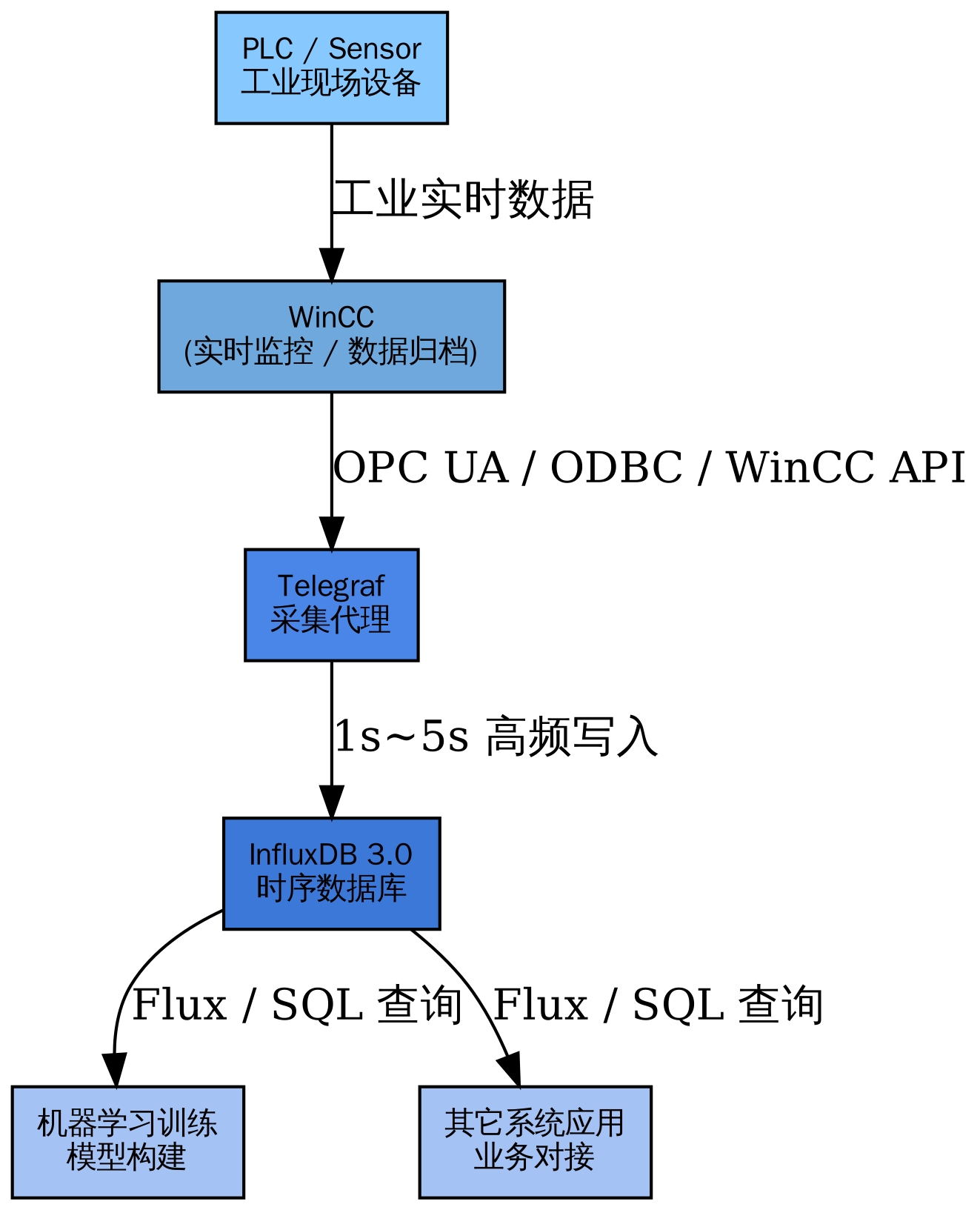

一、系统架构图

WinCC 启用 OPC UA Server（自带，无需额外软件）
Telegraf 使用 inputs.opcua 插件直接读 WinCC OPC UA 变量
Telegraf 输出到 outputs.influxdb_v2（InfluxDB 3.0）

二、环境准备

WinCC：V7.5 （支持 OPC UA Server）
Telegraf：1.38.2（Windows x64，与 WinCC 同机）
InfluxDB 3.0 Core：Windows x64
网络：WinCC ↔ Telegraf 开放OPC UA端口；Telegraf ↔ InfluxDB 开放对应端口

三、实操步骤

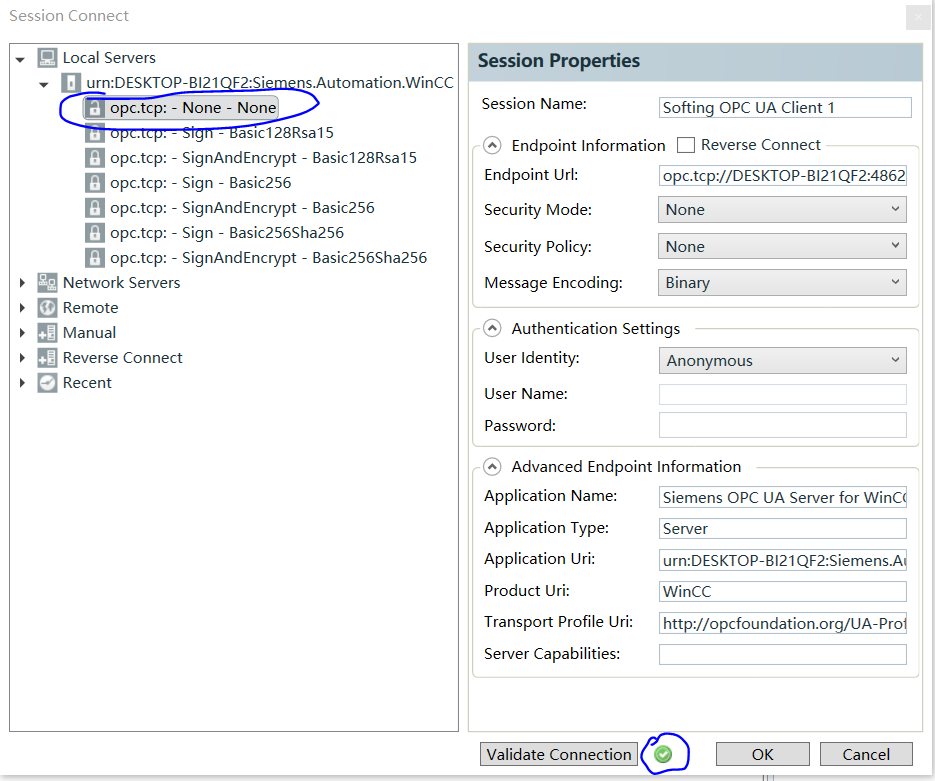

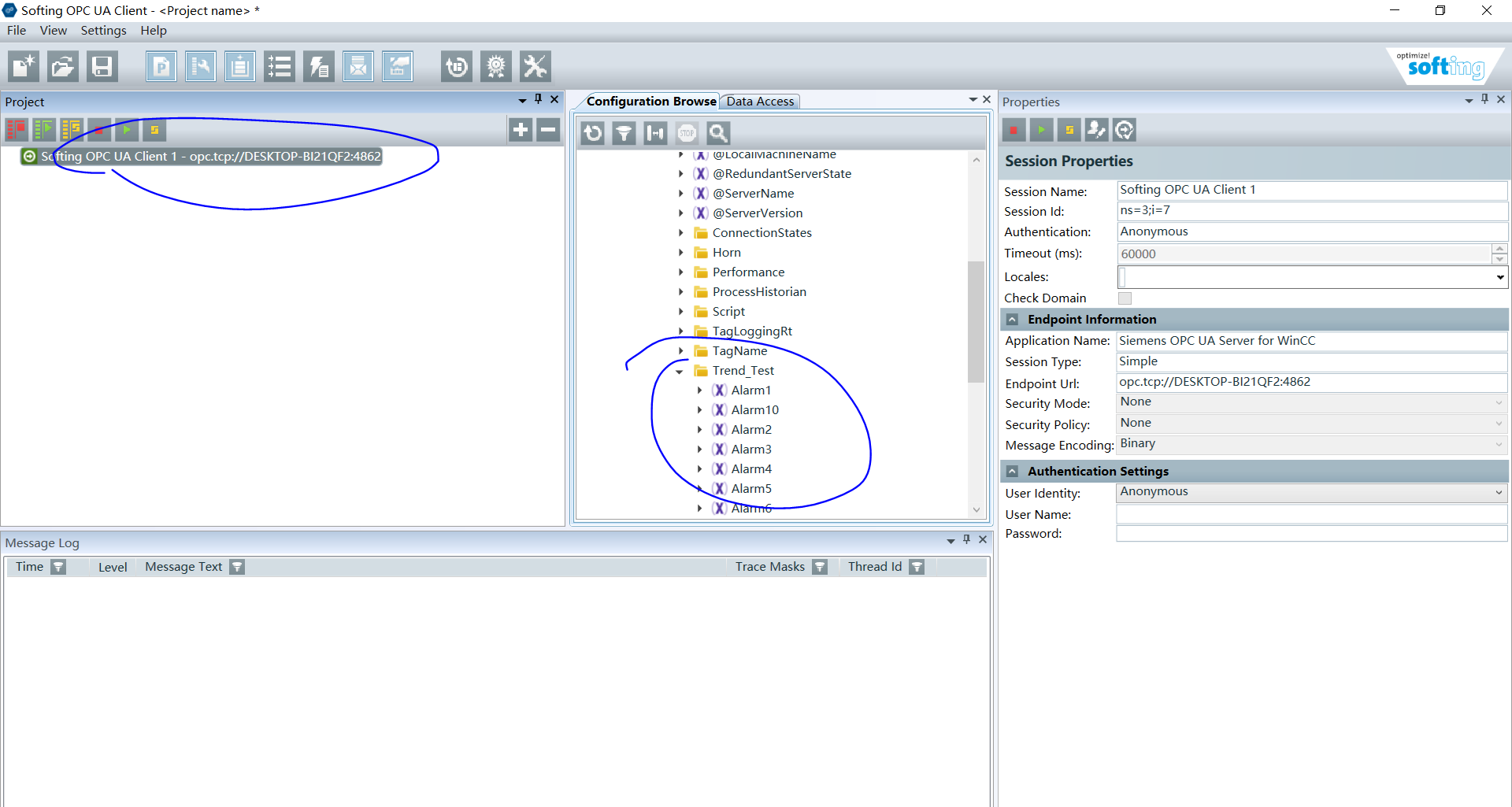

1.WinCC 7.5默认已经启动OPC UA服务，可以通过第三方OPC UA Client测试，我用的是Softing OPC UA Client，直接连接测试WinCC OPC UA Server的状态和可用性。依据客户或者安全部门对安全的要求，确认到底用哪一个OPC Server，我选择的是无需认证的。

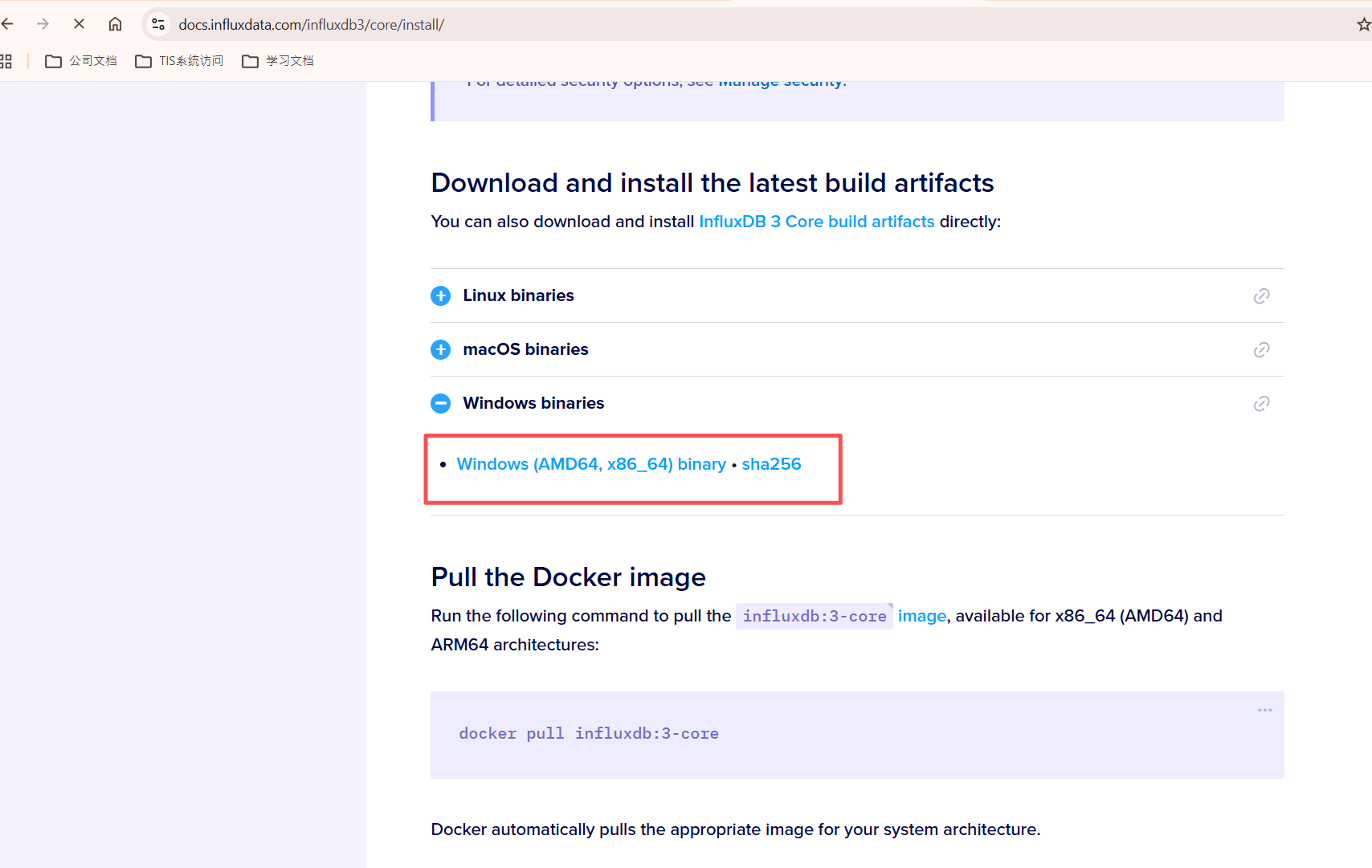

2.Influxdb 3.0安装与配置，由于3.0必须启用安全认证，所以在启动前必须先生成Tocken文件。从官网下载Influxdb 3.0 开源版以及Telegraf 3.28，依据安装操作系统的不同，选择对应的安装文件，我是在windows 10环境下安装，所以下载Windows安装包，这个安装包路径不好找。

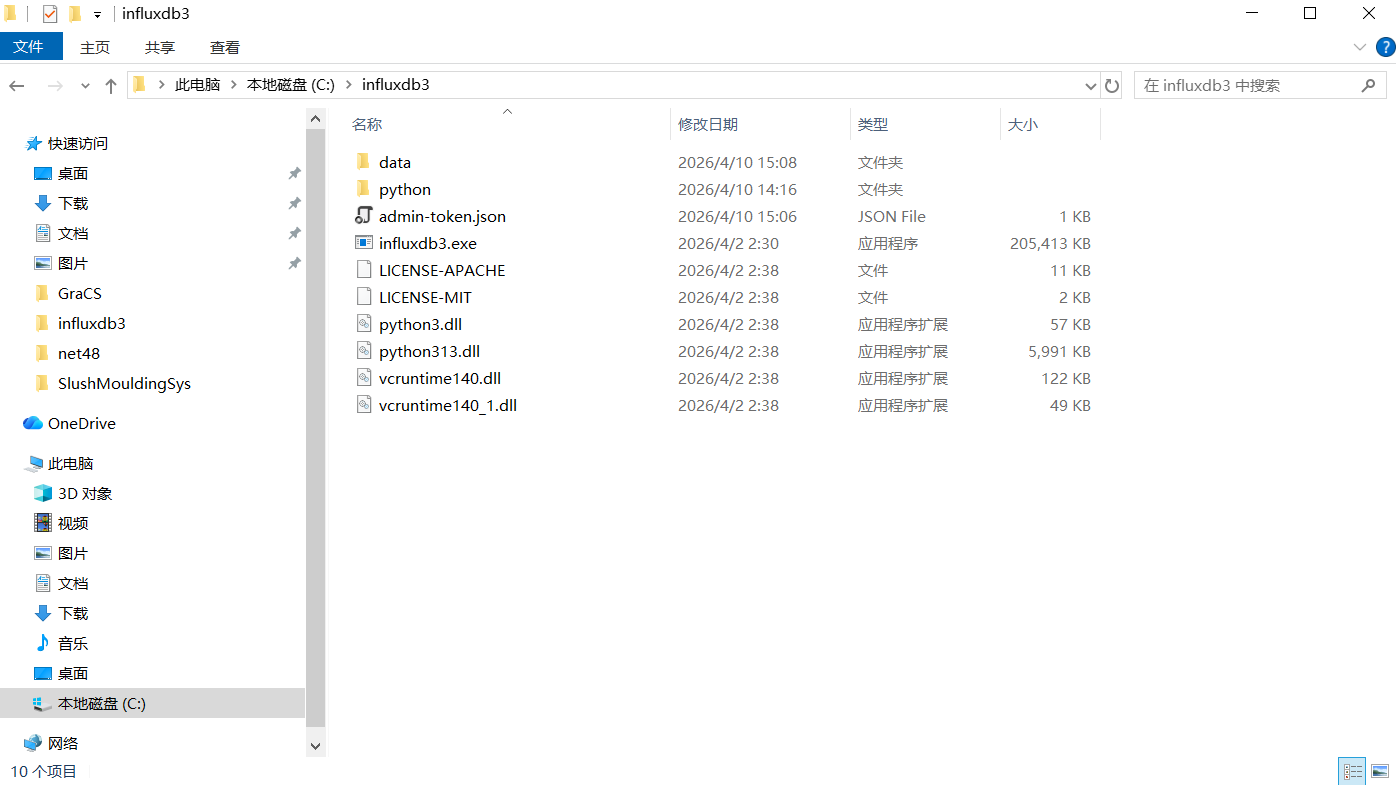

（1）下载后放在某个盘符根目录下，解压出来，文件名称最好不要太长或者带特殊字符和空格。

（2）需要首先生成管理员 token 文件，以管理员运行Powershell，输入如下命令：

复制代码

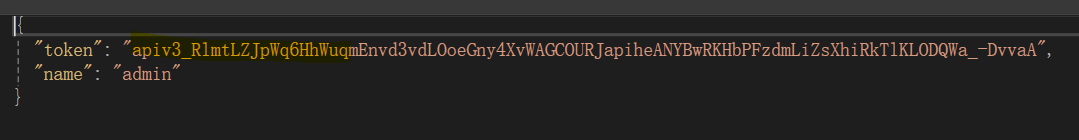

`cd C:\influxdb3 ``\influxdb3.exe  create token  --admin  --name admin  --offline  --output-file admin-token.json`这会在 C:\influxdb3生成 admin-token.json，打开这个文件里面的 token 就是唯一能通过认证的 key。
![](https://i-blog.csdnimg.cn/direct/60198fb73ab14a1592ad20bbd6ad4825.png)

（3）启动 InfluxDB 3.0（必须带 token 文件）

复制代码

`cd C:\influxdb3

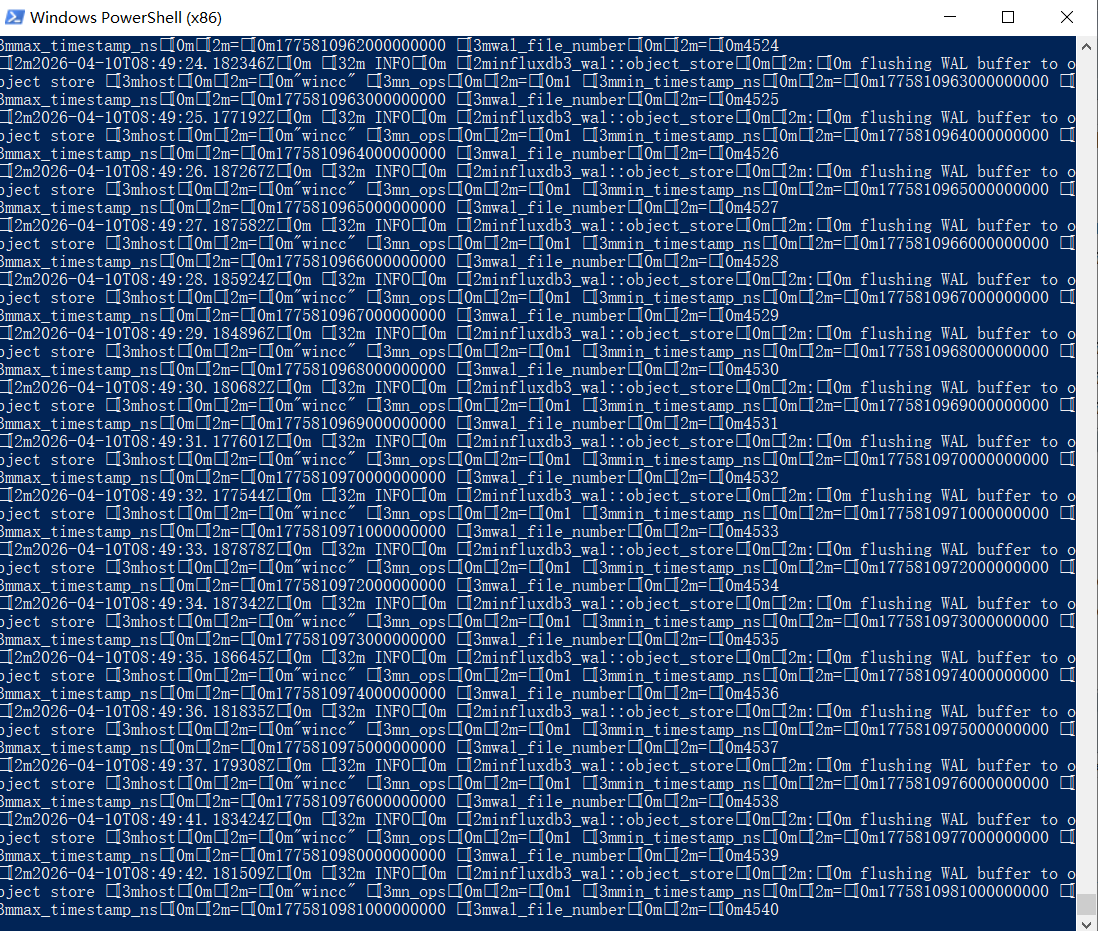

.\influxdb3.exe serve  --node-id wincc  --object-store file  --data-dir C:\influxdb3\data  --http-bind 0.0.0.0:8181  --admin-token-file admin-token.json`看到类似这样的内容，说明Influxdb启动成功。`Listening for HTTP requests on [::]:8181`

（4）创建数据库（必须带 --token）

先打开 admin-token.json 复制 token 字段的值。

然后执行：

复制代码

`cd C:\influxdb3
.\influxdb3.exe create database wincc_historical  --host http://127.0.0.1:8181  --token "从admin-token.json复制的token"`

查看数据库，验证数据库是否创建成功

复制代码

`\influxdb3.exe show databases  --host http://127.0.0.1:8181 --token "你复制的token"`

3.Telegraf 1.38.2开源版的安装与配置，从官网下载安装文件，记得以及自己安装环境选择对应下载请求指令，我的是Windows的环境，所以选择windows版本。

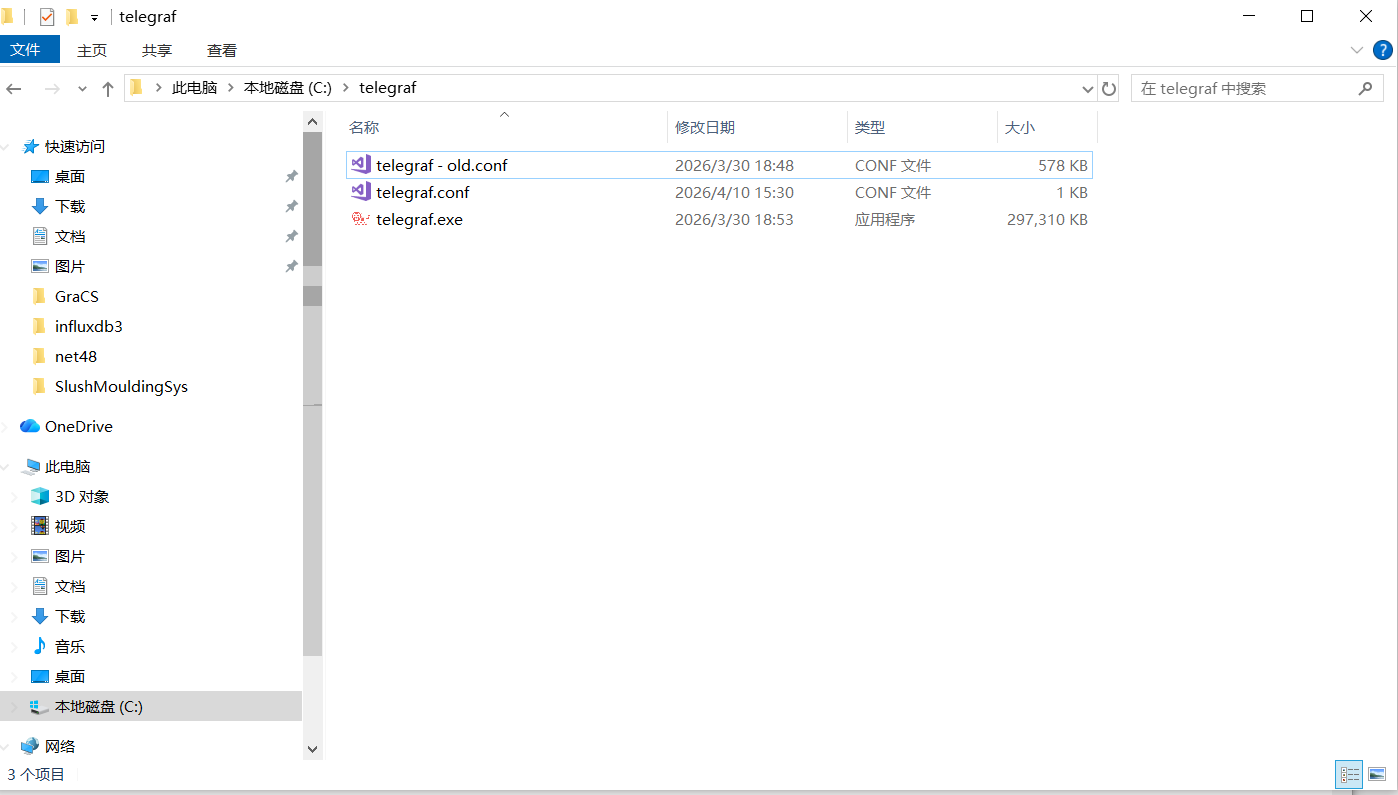

（1）下载后的文件，建议放到某个盘符根目录下，解压出来，文件名称最好不要太长或者带特殊字符和空格。

（2）对conf配置文件进行编辑，主要配置需要转移的WinCC 变量信息以及存放Influxdb数据库的访问和安全信息：

agent

interval = "1s" #采集周期

flush_interval = "1s" #存放周期

\[inputs.opcua\]

endpoint = "opc.tcp://127.0.0.1:4840" #WinCC OPC UA Server地址

security_policy = "None"

security_mode = "None"

auth_method = "Anonymous"

nodes = [ { name="alarm1", namespace="2", identifier_type="s", identifier="t|Alarm1" },

{ name="alarm2", namespace="2", identifier_type="s", identifier="t|Alarm2" } ]

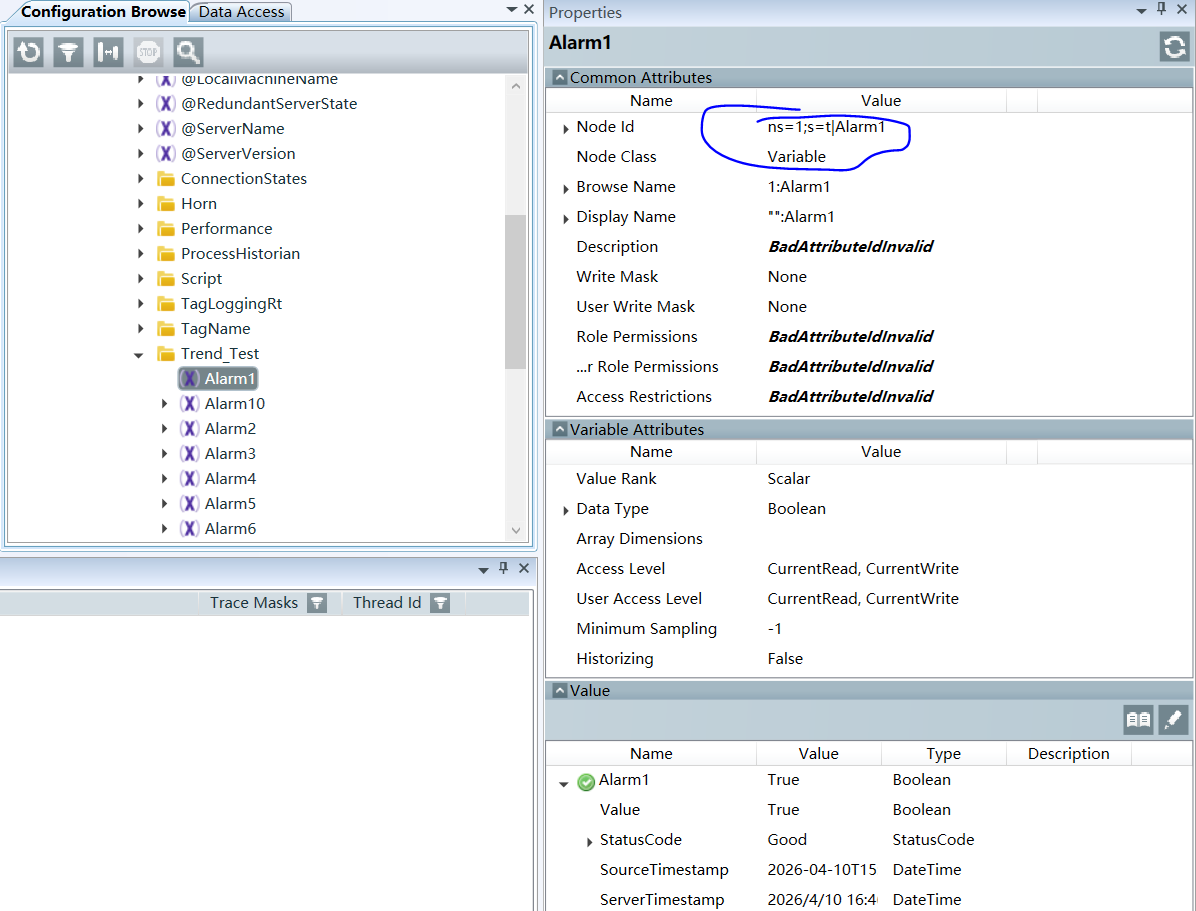

#winCC的两个变量信息，特别注意namespace、identifier_type以及identifier一定和WinCC中的变#量对应，可以通过第三方工具核对。

tags = { device="WINCC_SERVER" }

\[outputs.influxdb_v2\]

urls = $"http://127.0.0.1:8181"$ #Influxdb的地址

token = "你的INFLUXDB_TOKEN"

organization = "dummy"

bucket = "wincc_historical" #上面创建的数据库

特别注意：变量的信息必须一致。

（3）启动Telegraf，在Powershell中运行如下指令：

./telegraf --config telegraf.conf

看到类似以下内容说明启动成功

I! Starting Telegraf

I! Loaded inputs: opcua

I! Loaded outputs: influxdb_v2

I! Tags enabled: host=...

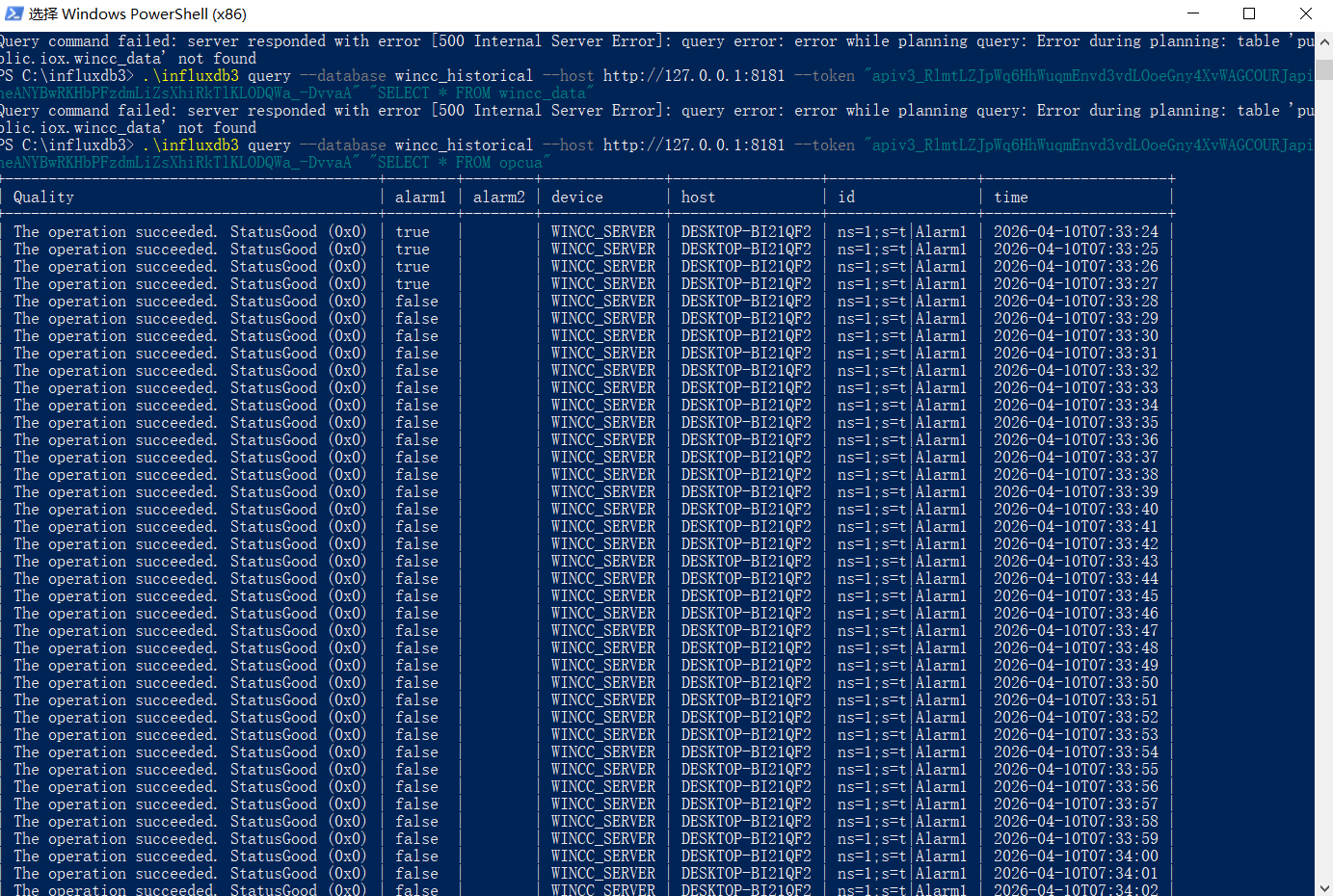

4.验证数据是否转存到Influxdb，通过执行命令：

.\influxdb3 query --database wincc_historical --host http://127.0.0.1:8181 --token "你的TOKEN" "SELECT * FROM opcua"

如果看到以下数据，说明大功告成，恭喜你。
