一、MTK调试工具 CCT
1.Camera Calibration Tool 影校校准工具。
CCT是MTK联发科平台芯片推出的工具，手机拍照都是基于联发科的性能去发挥的，MTK影像调试工具叫做CCT。
2.Area

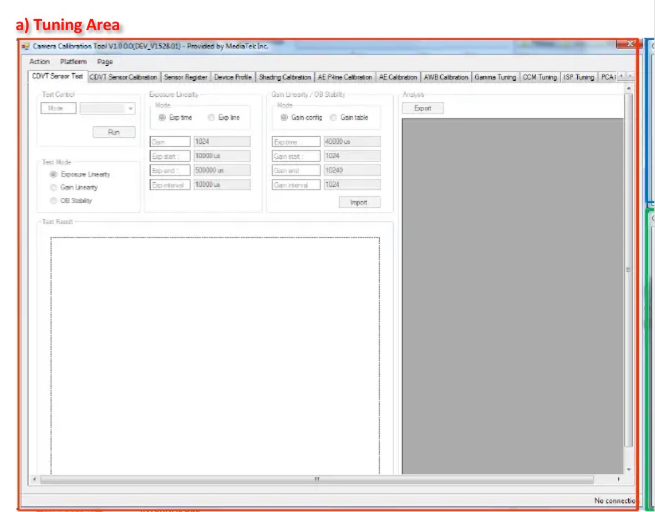

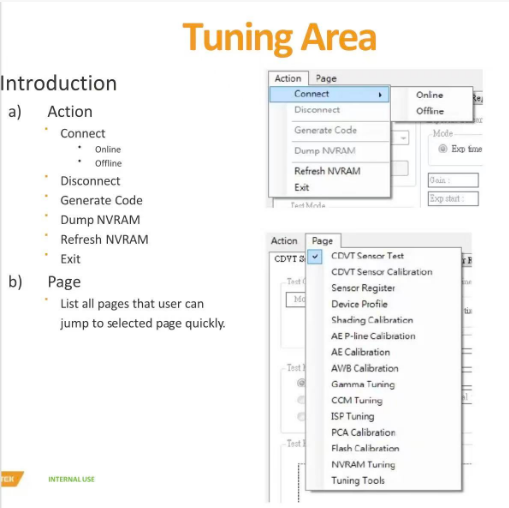

（1）Tuning Area
调试之前要输入对应项目的NVRAM，了解offline、online 导入NVRAM
（2）Common Control Area

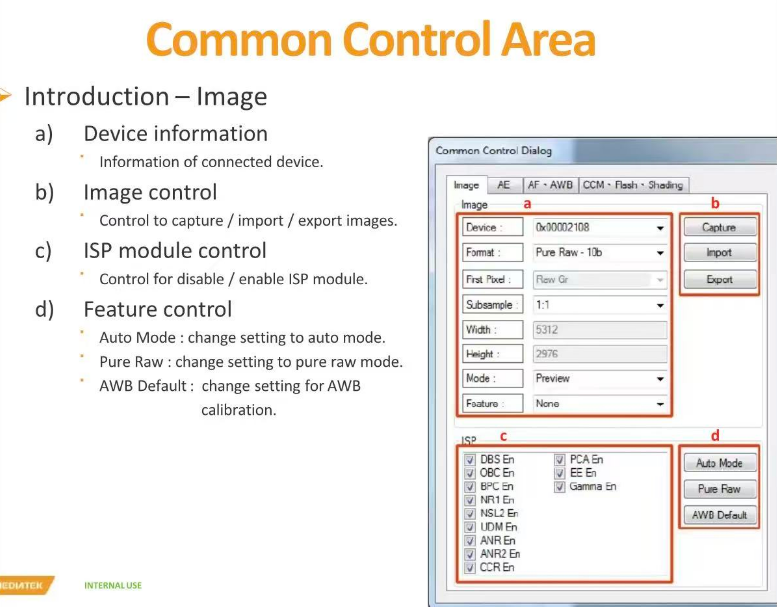

上图可见：为常见的控制区域，图片捕获、上传，可看到对应的图片信息

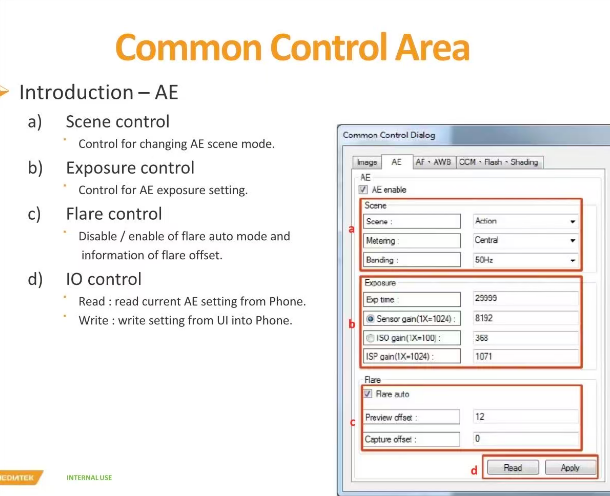

如上图所示，显示的是AE窗口，可看见Sensor和ISP的gan值
快速简单理解：Sensor gan\ISP gan :对图像的补偿

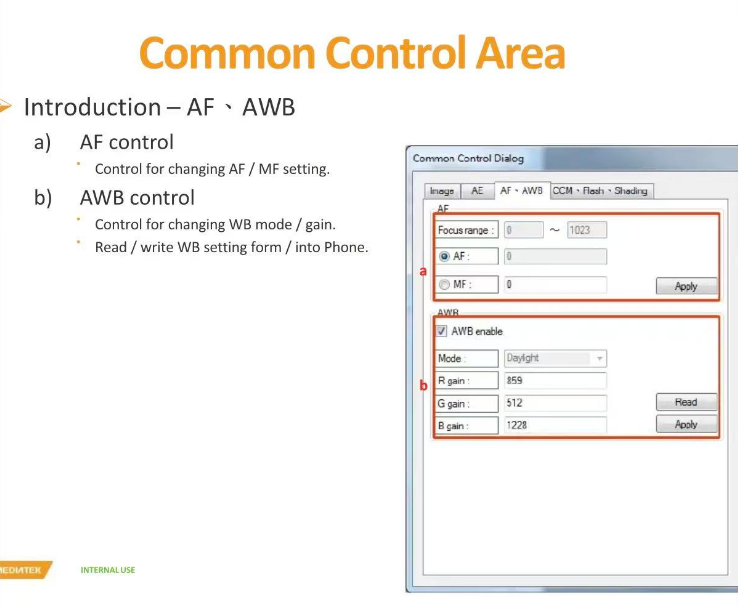

上图为AF和AWB窗口视图，可以有显示R、G、B的gan值
R补多了图片红，G补多图片绿， B补多图片蓝

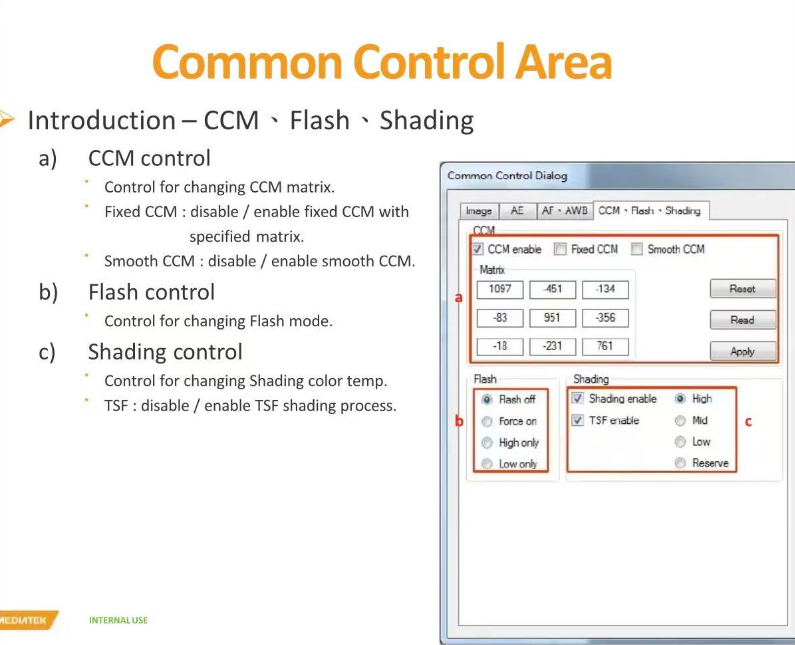

上图窗口视图显示了CCM\Flash\Shading
- CCM为关于色彩校正矩阵Color Creation Matrix的一部分，通过调整矩阵，在不同的区域或者是光线下，色彩的表现不同。
- Flash闪光灯，闪光灯开关
- Shading的调试，为阴影部分。
（3）CCT Basic Operation

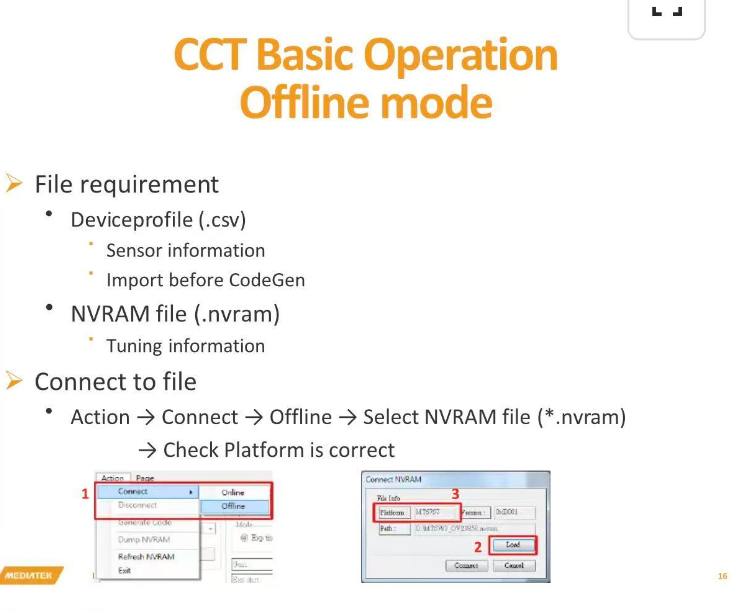

上图显示，当做项目都要先把NVRAM文件导入。
比如，调的是MTK 6765。要去选对应的平台（步骤3：红圈位置

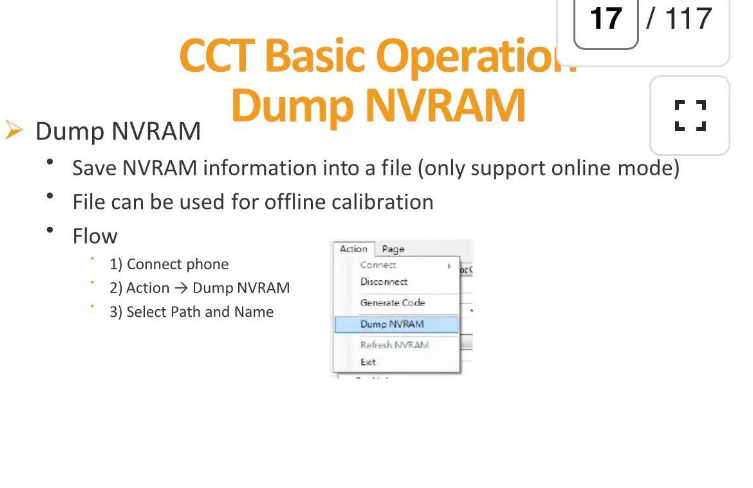

每次CCT工具都需要dump NVRAM文件，保证选择的平台是对的，然后进行对应模块的信息选择：
例如：图片信息、AWB信息、AE信息、AF的信息、色彩矩阵的信息，等基本信息。

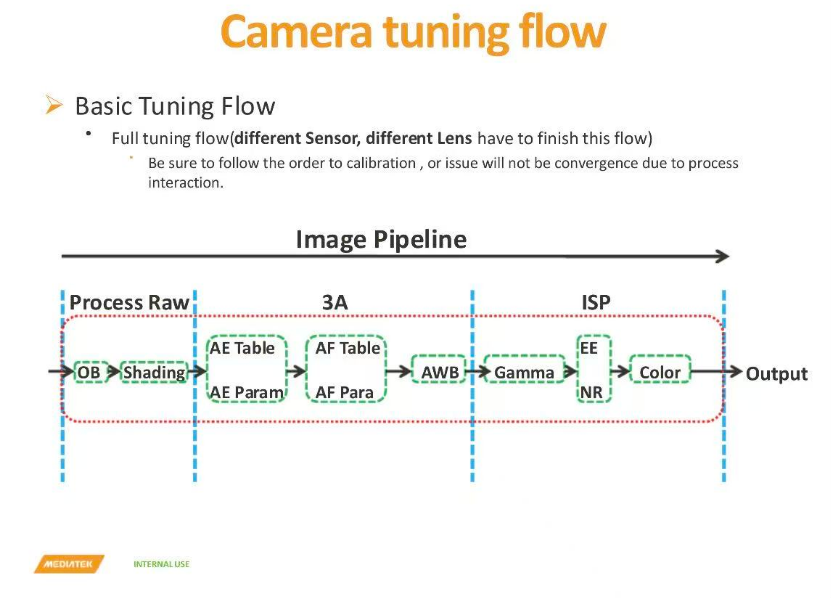

（4）MTK Camera Tuning flow
图像处理MTK平台的输出线：
无论什么项目，什么镜头，都得完成黑电平校正。
-
OB黑电平→Shading
-
AE table AE的parameters就是AE得先把曝光表给调整好， AE先行，每次都是AE的曝光表先要调好。如果有一些相同的平台项目，它是可以复用一套曝光表的。
-
AF table：AF要去测Confidence置信度的表格。
-
AWB
-
Gamma伽马、EE边缘锐化、去噪、色彩还原
-
输出。

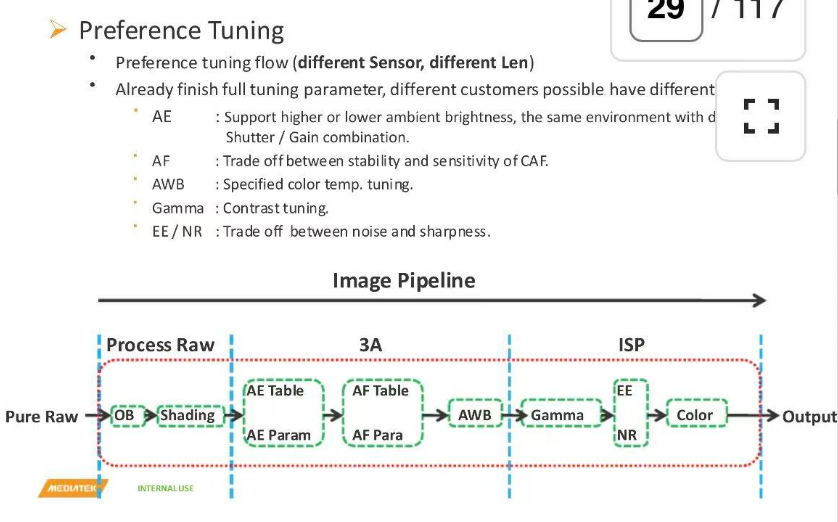

这张图简单介绍了AE、AF、AWB、伽马、EE边缘锐化以及NR去噪
1.RAW图只能先进行一个OB黑电平矫正和shading阴影。
2.3A： AE\AF\AWB,
AE：AE有自己的曝光表AE table；AE param，即parameters，参数的意思。
调试调的就是参数，代码的参数
AF：AF有对焦table，对焦有步长，镜头在移动的时候，有一个范围，所以是AF table。也有AF对应的参数，
再到AWB和ISP,以上3A+P，P包括伽马、EE，NR、color色彩部分。
Color是色彩噪声，叫彩噪。
曝光，就是让它在比较暗的环境下能够得到一个很好的曝光值。它是通过快门以及
曝光gan值来支撑曝光的亮度以及时间的。
AF有三种： CAF反差对焦， TAF触摸对焦， PDAF相位对焦。
PDAF，画面里都很多精细物品用，但大部分的场景都会用CAF。CAF的C是contrast反差的意思，用CF反差对焦，因为它更稳定。PDAF虽然对的很精细，但是需要的时间更长。
AWB就是去在不同的色温下去识别图像的信息。

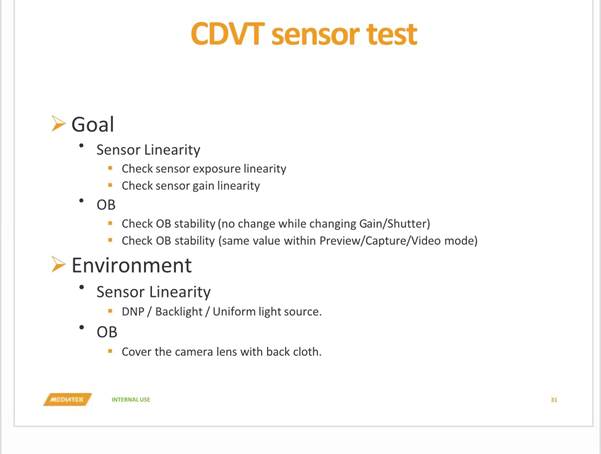

OB黑电瓶校正，如把衣服盖到上面，没有变化，即使加了shutter或者gan值，没有什么大浮动

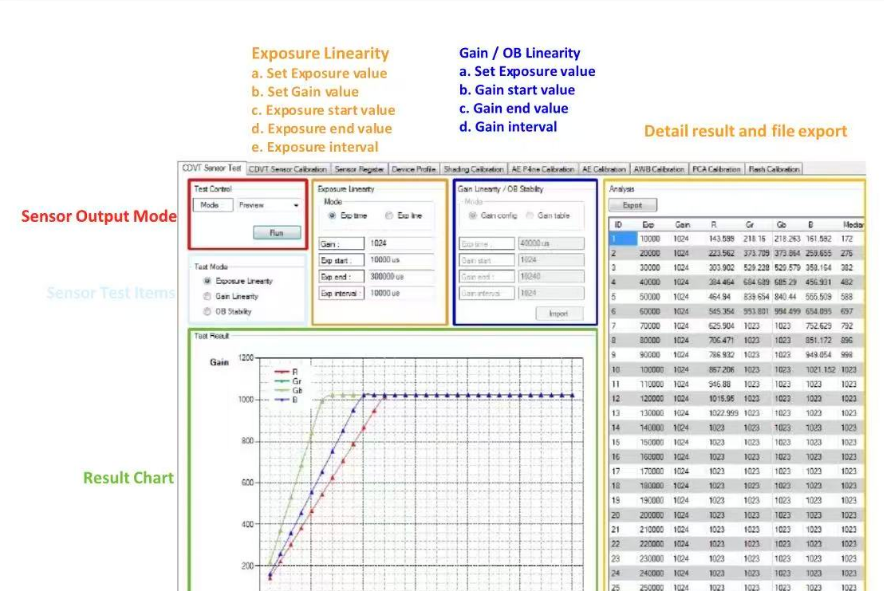

上图为CCT工具的页面，展示了页面上能够看到开始结束曝光时间以及曝光间隔等变化，

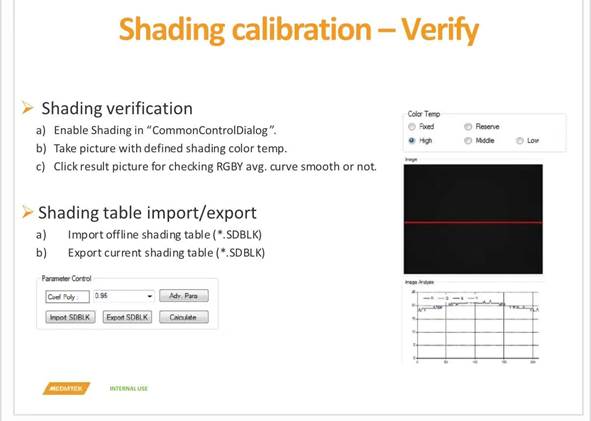

这部分关于Shading，做项目之前有一个叫做Shading部分的校正。
先导入一个offline的文件，会根据文件生成对应的（当前这个镜头）的对应的设定文件。
