AIM-D系列直流IT系统绝缘监测产品：筑牢直流电气安全第一道防线

🔌 新能源时代，直流系统无处不在

光伏、储能、电动汽车充电桩......

高电压、大电流、长周期运行成为常态。

但你是否注意到，直流侧绝缘故障

正悄然成为威胁人身安全、设备稳定、系统可靠运行的"隐形杀手"？

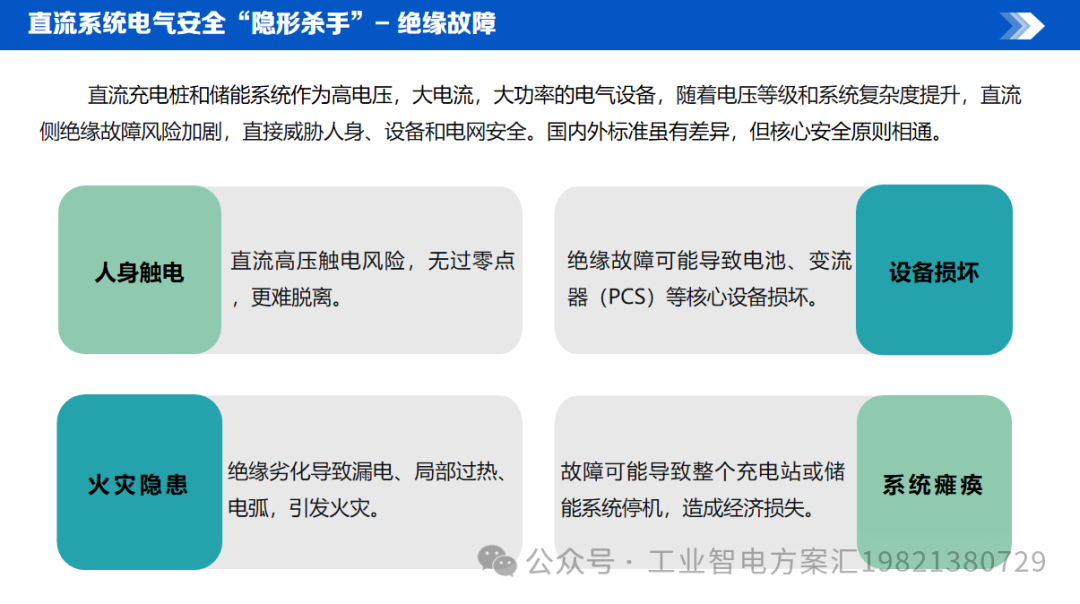

🚨 直流绝缘故障，三大严重后果

人身触电

直流电流无过零点，一旦触电更难脱离
火灾隐患

绝缘劣化导致漏电、局部过热、电弧
设备损坏 & 系统瘫痪

故障可能导致电池、变流器损坏，甚至整个充电站或储能系统停机

直流绝缘监测，已从"可选"变为"必选"！

📏 国家标准明确要求

标准	要求
GB/T 18487.1	充电机端和车辆端均需设置IMD电路
NB/T 33001	充电机必须具备直流输出回路绝缘检测功能
GB 51048	电化学储能电站应具备直流绝缘监测功能
GB/T 42288	电池管理系统需具有绝缘电阻采集功能

国际标准同样强制要求

IEC 61851-1/-23、IEC 61557-8

------安科瑞AIM-D系列全面符合！

🛡️ 安科瑞AIM-D系列

直流IT系统绝缘监测产品

📦 全场景覆盖，精准匹配

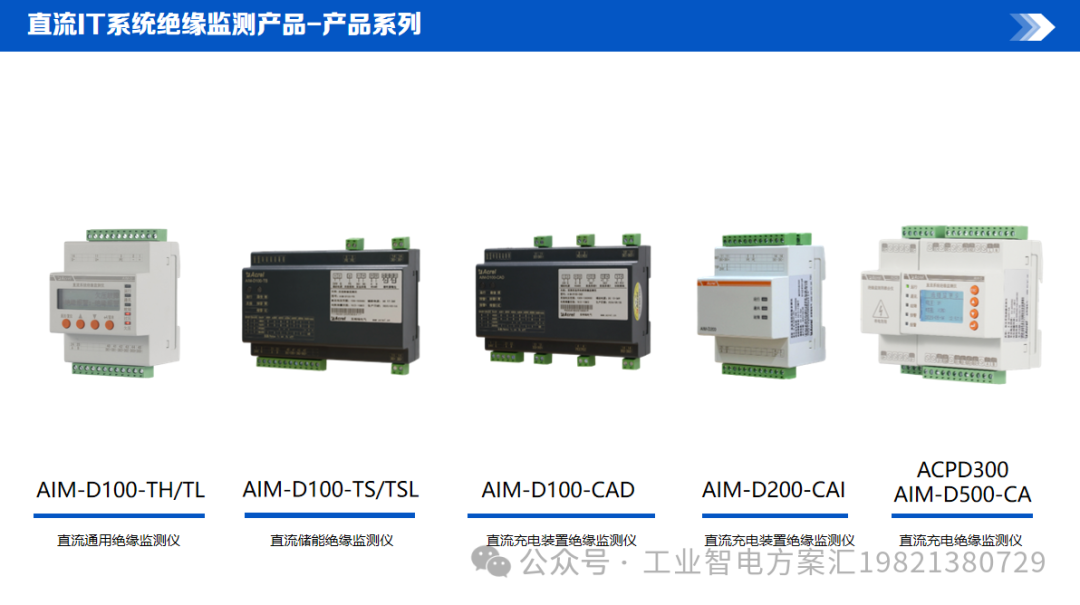

产品型号	主要应用	电压范围
AIM-D100-TH/TL	直流通用	10V~1000V
AIM-D100-TS/TSL	直流储能	15V~1500V
AIM-D100-CAD	直流充电装置	100V~1000V
AIM-D200-CAI	直流充电装置（带电流监测）	100V~1000V
AIM-D500-CA	直流充电绝缘监测（出口用）	100V~1000V

配图建议：产品选型表格图 / 型号说明图

🔧 核心技术优势

✅ 多种监测方法，适应不同场景

不平衡电桥法（AIM-D100系列）：任何接地均能监测，测量精准
注入信号法（AIM-D500系列）：不受系统电压影响，抗分布电容干扰

✅ 符合国标 & 国际标准

满足GB/T 18487.1、NB/T 33001等国内标准
符合IEC 61557-8、IEC 61851-23等国际标准

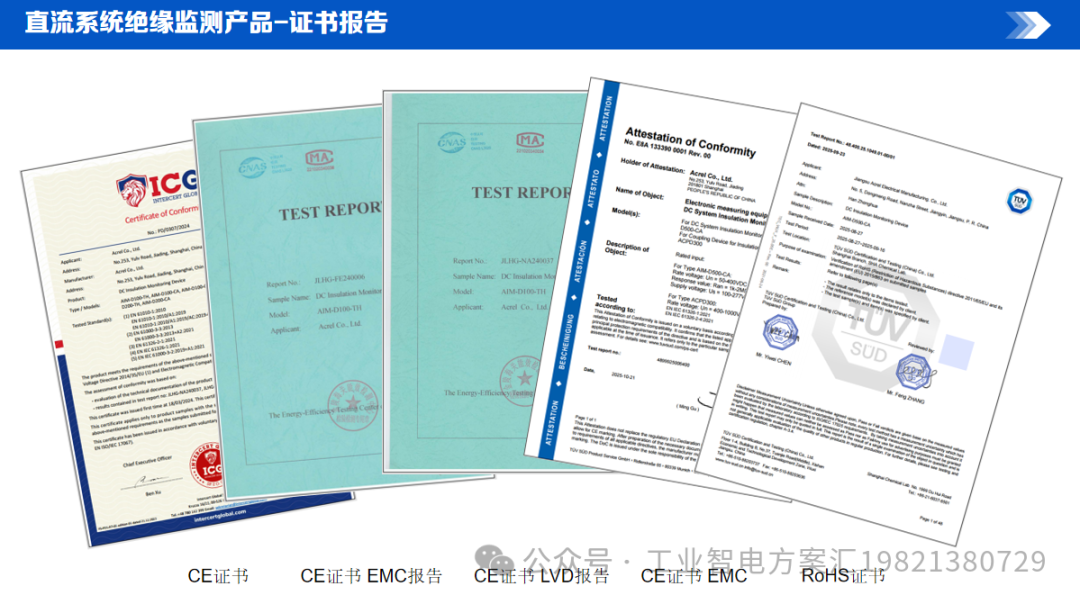

拥有CE证书（EMC/LVD/RoHS）

✅ 安装便捷，智能运维

35mm标准导轨安装，插拔式端子
液晶显示或LED指示灯，中英文界面
支持通讯触发、周期触发等多种监测模式
2路继电器输出，故障类型任意可设

✅ 高电压、高精度

电压监测最高达1500V
高隔离耐压电源、高分辨率ADC、高压开关，稳定可靠

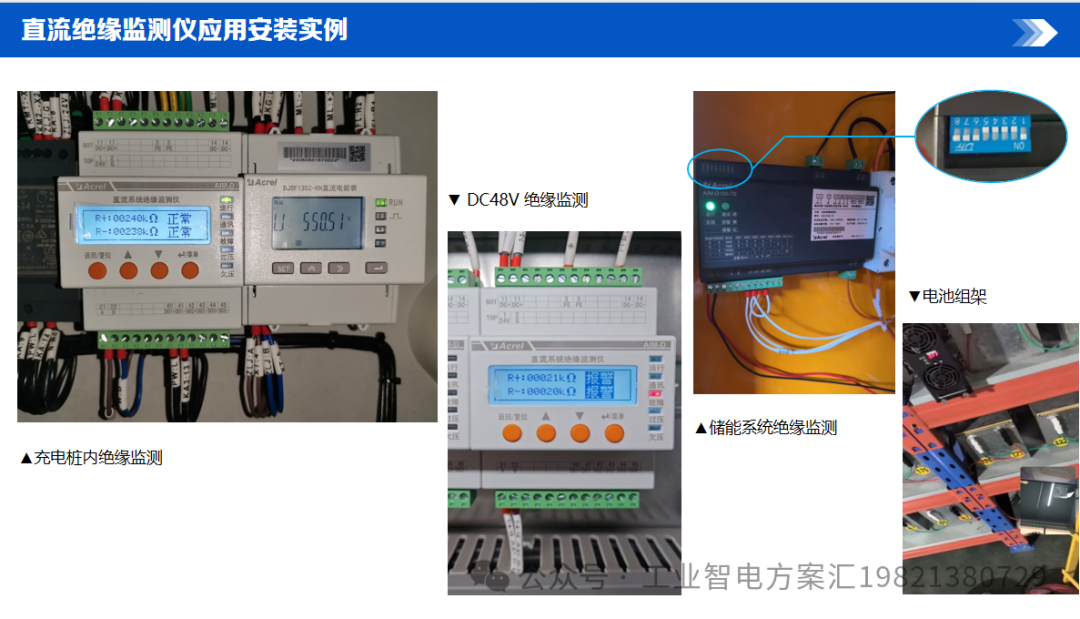

🎯 典型应用场景

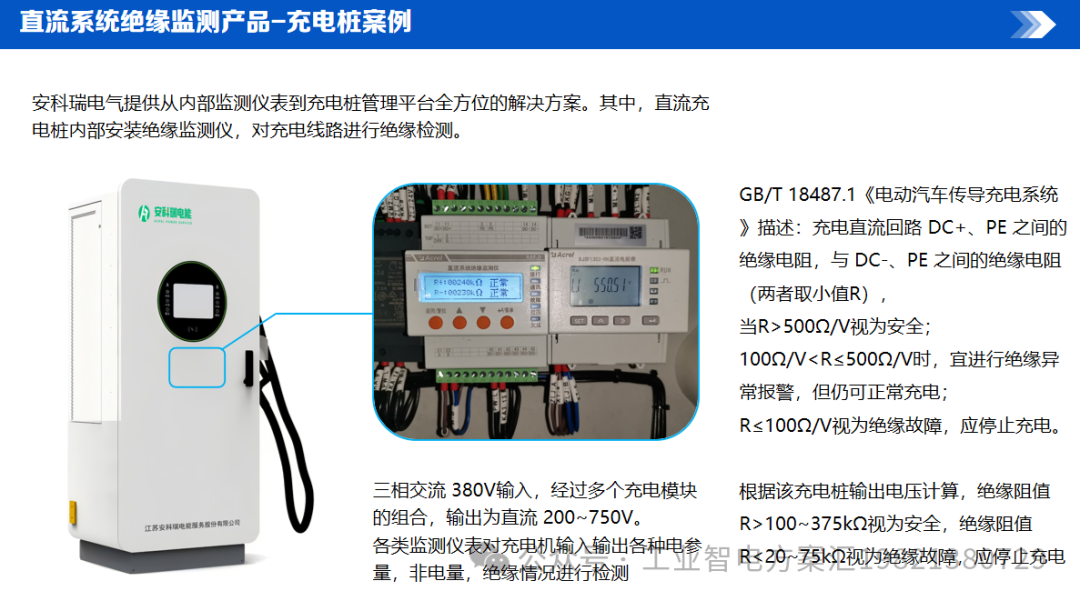

1️⃣ 直流充电桩绝缘监测

国标充电桩 ：AIM-D100-CAD / AIM-D200-CAI

实时监测DC+与PE、DC-与PE之间绝缘电阻，

当R≤100Ω/V时立即停止充电，杜绝触电风险。

出口充电桩（欧洲CCS、日本CHAdeMO等） ：AIM-D500-CA

满足IEC标准，自适应脉冲测量法，稳定可靠。

2️⃣ 储能系统绝缘监测

储能电池簇电压高达1500V，

采用AIM-D100-TS系列，实时监测电池簇对地绝缘电阻，

配合BMS系统，满足GB/T 34131-2023误差要求，
防止电池簇内部绝缘劣化引发火灾。

3️⃣ 光伏发电系统

光伏汇流箱后直流母线不接地，

安装AIM-D100-TH，监测正负极对地绝缘，

及时发现组件或线缆绝缘破损，避免短路事故。

4️⃣ 变电站直流屏 / UPS系统

发电厂、变电站的直流屏及UPS系统，

使用AIM-D100系列实时监测直流母线及支路绝缘状况，
保障控制设备供电可靠性。

📊 真实案例

✅ 某大型充电站

部署AIM-D100-CAD，成功预警多次充电枪线缆绝缘磨损，避免安全事故。

✅ 江苏某储能电站

采用AIM-D100-TS，1500V电池簇绝缘电阻实时监测，提前发现电池模组绝缘下降隐患。

✅ 欧洲出口充电桩项目

配套AIM-D500-CA，通过CE认证，满足当地法规，顺利交付。

🤝 为什么选择安科瑞AIM-D系列？

维度	安科瑞优势
标准合规	全面符合国标及IEC标准，证书齐全
产品矩阵	覆盖充电桩、储能、光伏、直流屏全场景
技术成熟	不平衡电桥+注入信号法，稳定精准
安装便捷	导轨安装、插拔端子、人机界面友好
智能管理	支持通讯组网，可接入智慧能源管理平台
服务保障	从方案设计到调试维护，全流程支持

💡 结语

在新型电力系统加速建设的今天，
直流侧绝缘监测已不再是锦上添花，而是安全底线。

安科瑞AIM-D系列直流IT系统绝缘监测产品，

以全场景覆盖、高精度监测、标准合规 为核心竞争力，

为充电桩、储能、光伏、直流屏等领域

提供可靠的电气安全解决方案。

选择安科瑞，让直流系统更安全、更智能、更放心。

创新 · 高效 · 团结 · 诚信
安科瑞，守护每一度电的安全
