Android Safety 系列专题【篇七：Android AVF机制】

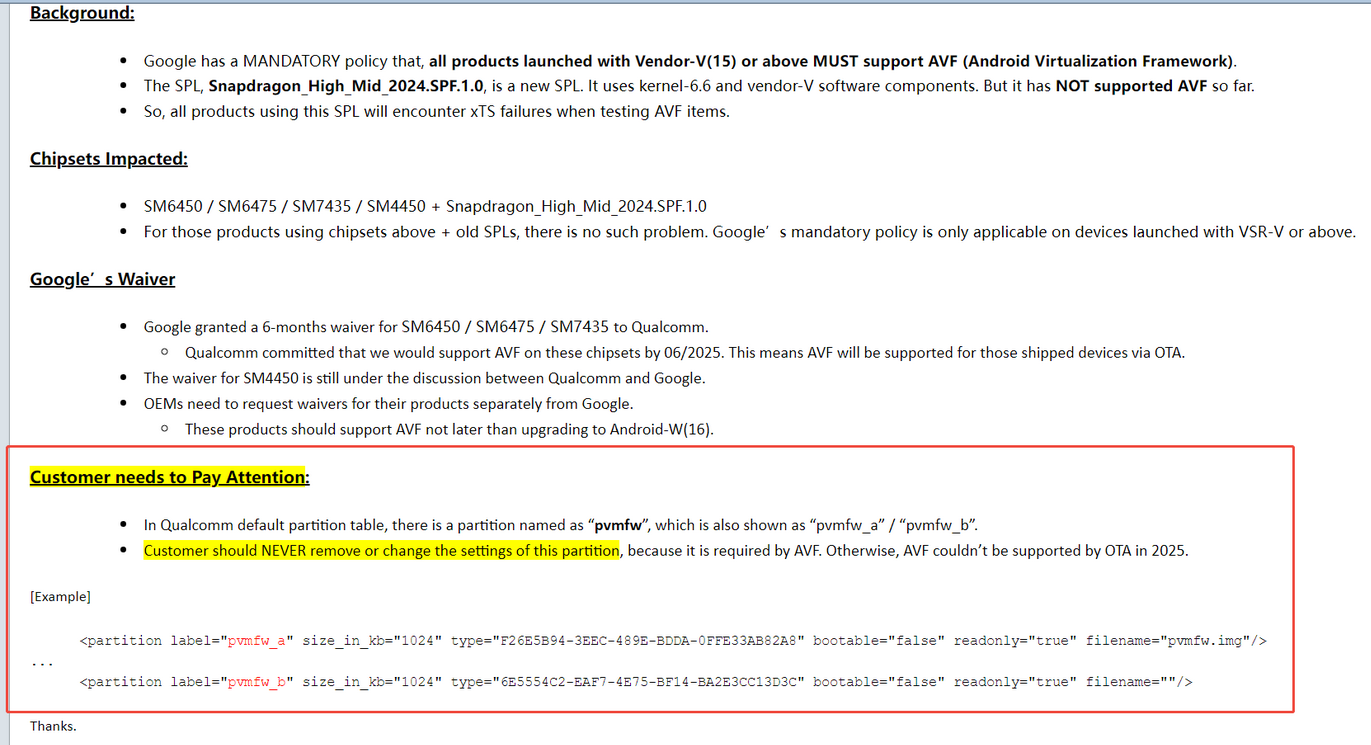

如上邮件，google要求所有A15以上的设备都必须支持AVF，并且AOSP在A15的分区表中新增了pvmfw，并且在XTS中引入了对AVF的一些列兼容性测试。

因此本篇就是关于这一政策引起的几个问题进行解读。

一、AVF概念理解

1、什么是AVF？

|---------------------|-------------------------------------------------------------------------------------------|
| AVF | Android Virtualization Framework，Android虚拟化框架，Android 13引入的系统级框架，允许在Android设备上创建和运行隔离的虚拟机 |
| Virtual Machine | 虚拟机，通过软件模拟的完整计算机系统，拥有独立的操作系统和资源 |
| Hypervisor | 虚拟机管理器，负责创建、管理和调度虚拟机的软件层 |
| Protected VM | 受保护虚拟机，内存被硬件隔离，宿主系统无法访问，用于安全敏感场景 |
| Microdroid | AVF提供的轻量级Android虚拟机镜像，专为虚拟化场景优化 |

AVF全称Android Virtualization Framework，翻译过来就是Android虚拟化框架。那么google为什么要推行AVF呢？

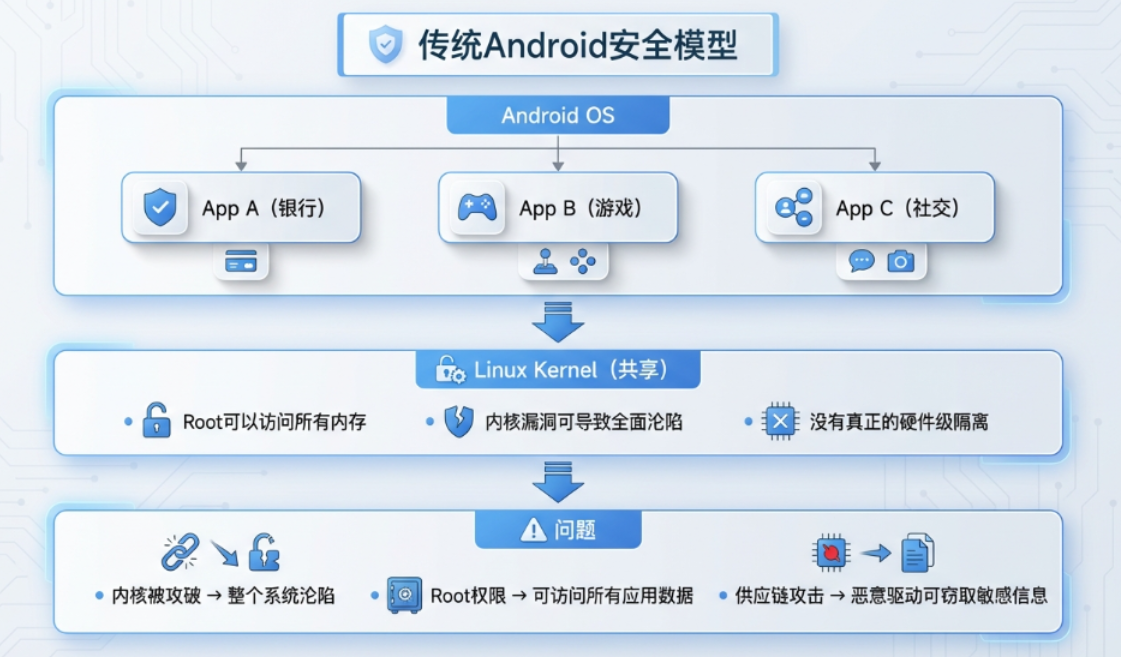

在引进AVF之前：

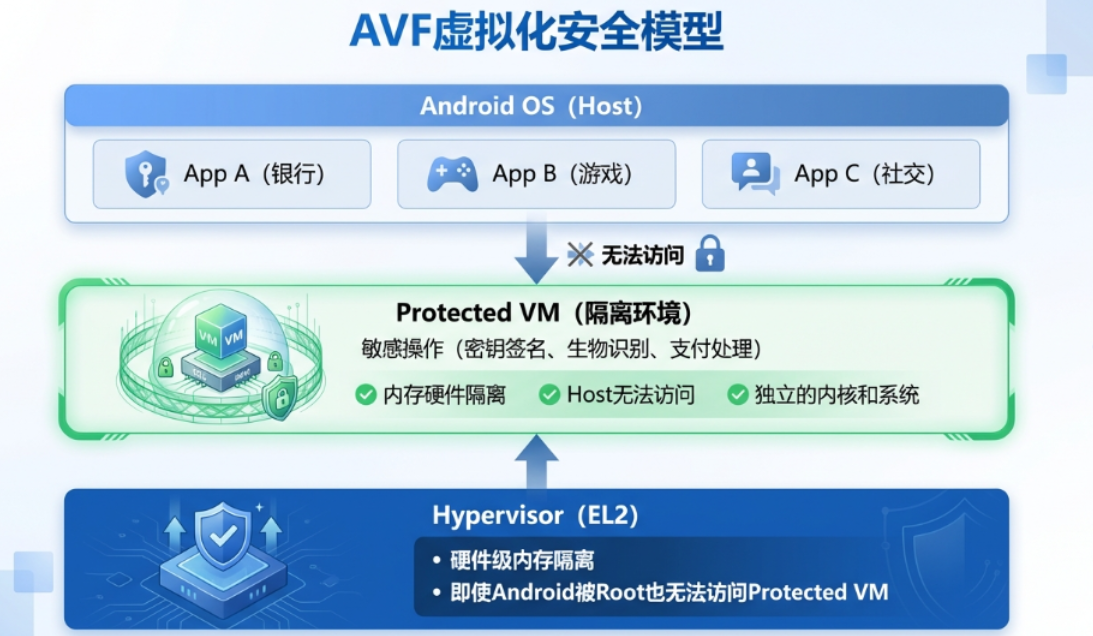

在引进AVF之后：

AVF就是如上接受保护的Protected VM，因为AVF具有隔离环境的作用，因此当即使android是root的，至少VM也是安全的。

Protected VM依赖多层硬件机制实现隔离，相比传统式Non-protected VM有如下优势：

|----------|-----------------|--------------|
| 内存隔离 | 软件隔离（Stage-2页表） | 硬件隔离 + 加密 |
| Host可访问性 | ⚠️ 可以访问 | ✅ 无法访问 |
| 安全级别 | 功能隔离级别 | 安全隔离级别 |
| 性能开销 | 较低 | 较高 |
| 用途 | 兼容性测试、功能隔离 | 密钥管理、支付处理 |
| 硬件要求 | KVM即可 | 需要TEE/内存加密支持 |

2、AVF技术架构

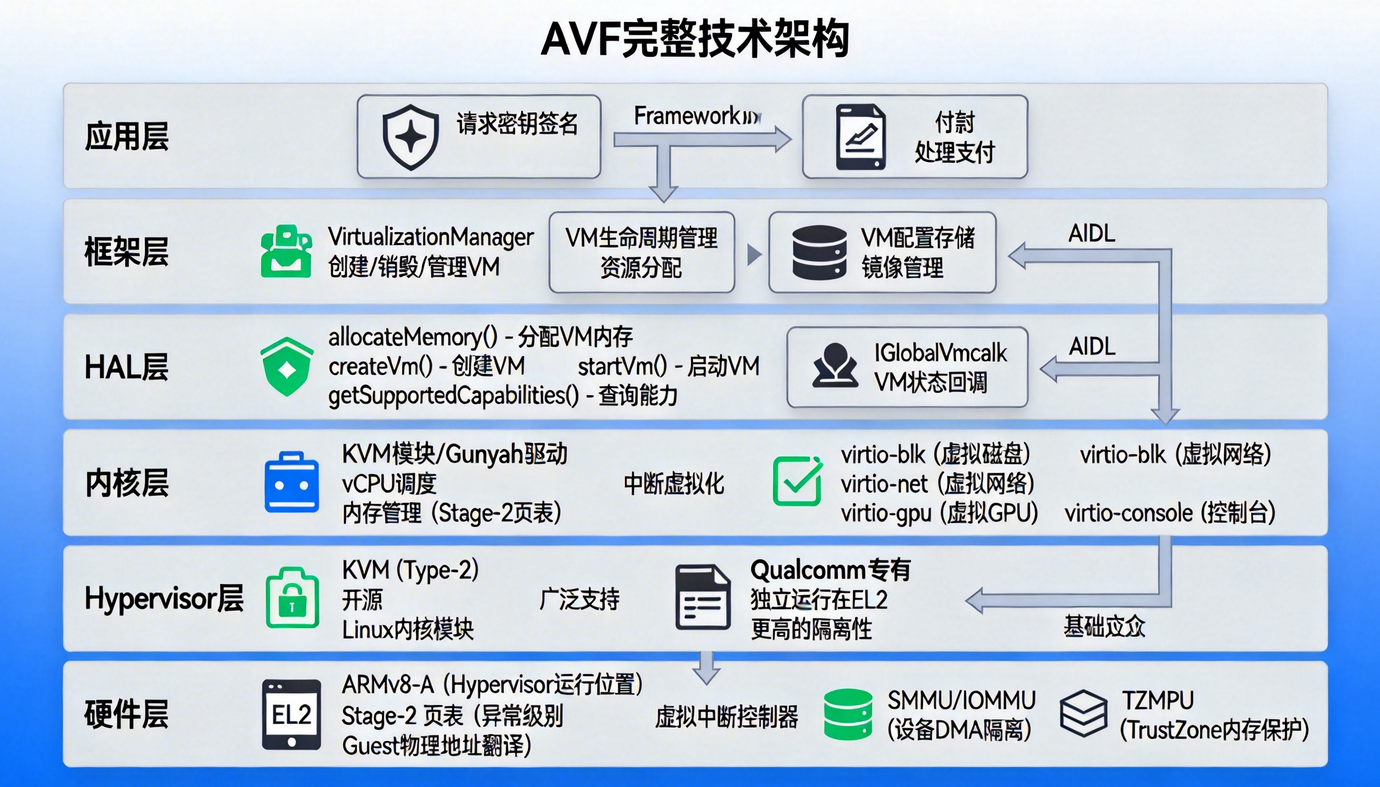

AVF技术还是非常复杂的，设计到上下底层，这里就提供一张AI画的图：

整个架构设计到如下模块：

系统Feature声明

android.software.virtualization.framework

android.hardware.virtualization.vcpu

android.hardware.virtualization.protected_vm

HAL接口 (AIDL)

java 复制代码

│  │  ┌─────────────────────────────────────────────────┐    │   │
│  │  │  hardware/interfaces/virtualization/             │    │   │
│  │  │  ├── IVirtualizationService.aidl                │    │   │
│  │  │  ├── IVirtualMachine.aidl                       │    │   │
│  │  │  ├── IGlobalVmCallback.aidl                     │    │   │
│  │  │  └── types.aidl (Capability枚举)                │    │   │
│  │  └─────────────────────────────────────────────────┘    │   │

框架API

java 复制代码

│  │  ┌─────────────────────────────────────────────────┐    │   │
│  │  │  android.os.VirtualizationManager               │    │   │
│  │  │  • createVirtualMachine()                       │    │   │
│  │  │  • getVirtualMachine()                          │    │   │
│  │  │  • getSupportedCapabilities()                   │    │   │
│  │  │                                                 │    │   │
│  │  │  android.system.virtualmachine.VirtualMachine   │    │   │
│  │  │  • start() / stop()                             │    │   │
│  │  │  • connect()                                    │    │   │
│  │  └─────────────────────────────────────────────────┘    │   │

Microdroid镜像

java 复制代码

│  │  ┌─────────────────────────────────────────────────┐    │   │
│  │  │  /apex/com.android.virt/bin/microdroid          │    │   │
│  │  │  ├── microdroid.img (系统镜像)                  │    │   │
│  │  │  ├── microdroid_kernel (内核镜像)               │    │   │
│  │  │  └── microdroid_initrd.img (initrd)             │    │   │
│  │  └─────────────────────────────────────────────────┘    │   │

内核配置

CONFIG_KVM=y

CONFIG_KVM_ARM_HOST=y

CONFIG_VIRTUALIZATION=y

CONFIG_VHOST_VSOCK=y

设备节点

java 复制代码

│  │  ┌─────────────────────────────────────────────────┐    │   │
│  │  │  /dev/kvm          (KVM方案)                    │    │   │
│  │  │  /dev/gunyah       (Gunyah方案)                 │    │   │
│  │  │  /dev/vhost-vsock  (VM通信)                     │    │   │
│  │  └─────────────────────────────────────────────────┘    │   │

3、AVF技术总结

定义：Android Virtualization Framework ， Android官方虚拟化框架，让Android能创建和管理隔离虚拟机的系统级解决方案。
核心价值：硬件级安全隔离 → 即使Android被攻破，敏感数据仍安全；独立执行环境 → 敏感操作在隔离VM中完成；统一API → 开发者无需关心底层Hypervisor差异。
技术栈：应用API → Framework → HAL → Kernel → Hypervisor → Hardware
必要条件： CPU支持虚拟化扩展（ARMv8-A EL2）；内核启用KVM/Gunyah ；实现IVirtualizationService HAL ；系统Feature声明

二、XTS案例

1、MicrodroidTestApp.VTS

问题链接：https://jira.tinno.com/browse/PAAM-1344

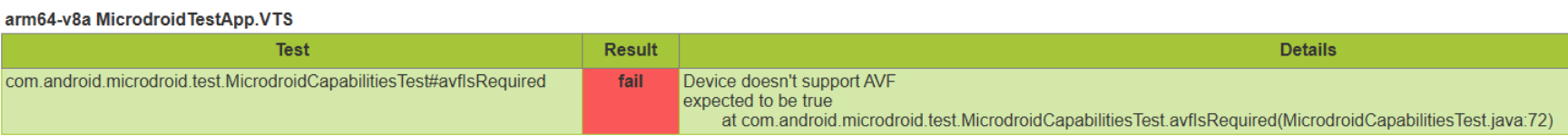

失败日志：arm64-v8a MicrodroidTestApp.VTS com.android.microdroid.test.MicrodroidCapabilitiesTest#avfIsRequired fail
Device doesn't support AVF

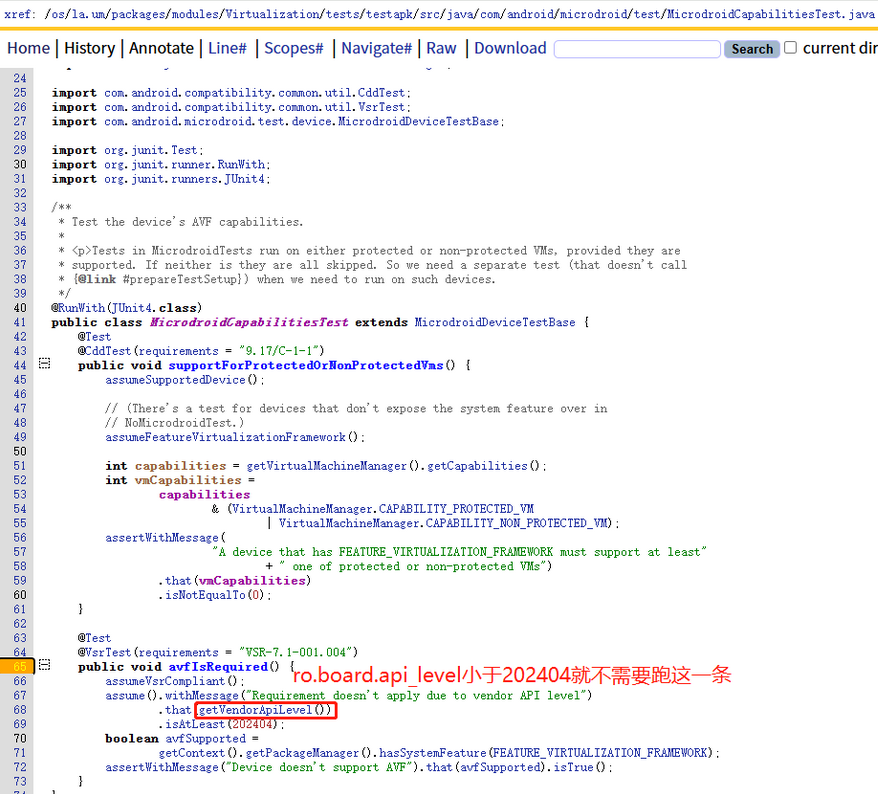

用例分析：根据关键日志Device doesn't support AVF搜索如下代码

如上代码逻辑，如果ro.board.api_level小于202404，就不需要测试这一条，跳过下一步测试，此条PASS

如果大于202404，且没有配置FEATURE_VIRTUALIZATION_FRAMEWORK就直接报Device doesnt support AVF。因此此问题原因是我们没有配置如下feature：

在packages/modules/Virtualization/build/apex/product_packages.mk文件中有如下配置：

XML 复制代码

<permissions>
       <feature name="android.software.virtualization_framework" />
</permissions>

2、MicrodroidTestApp.CTS

问题链接：https://jira.tinno.com/browse/PAAM-1817

失败日志：arm64-v8a MicrodroidTestApp.CTS com.android.microdroid.test.MicrodroidCapabilitiesTest#supportForProtectedOrNonProtectedVms fail
A device that has FEATURE_VIRTUALIZATION_FRAMEWORK must support at least one of protected or non-protected VMs

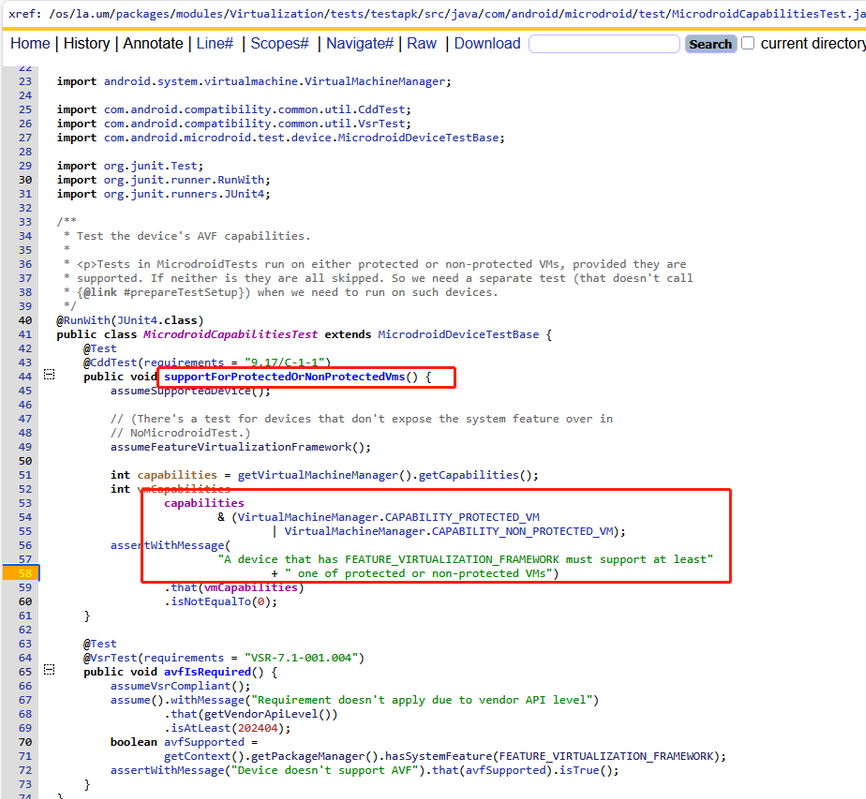

测试用例：

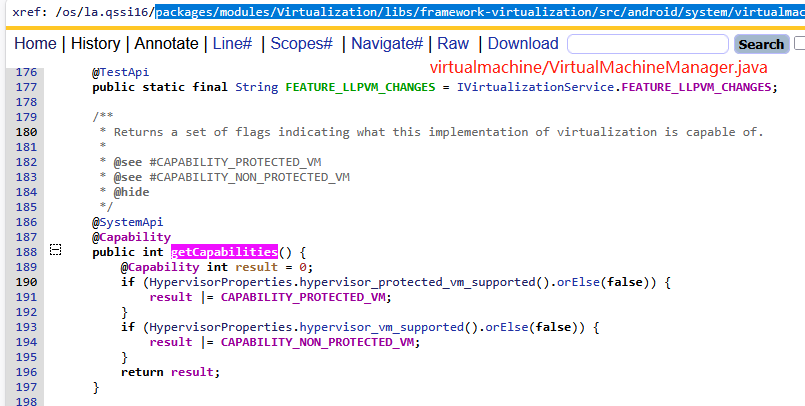

根据报告日志可以看出来这里的getVirtualMachineManager().getCapabilities()获取出来的结果是0，表示都不支持

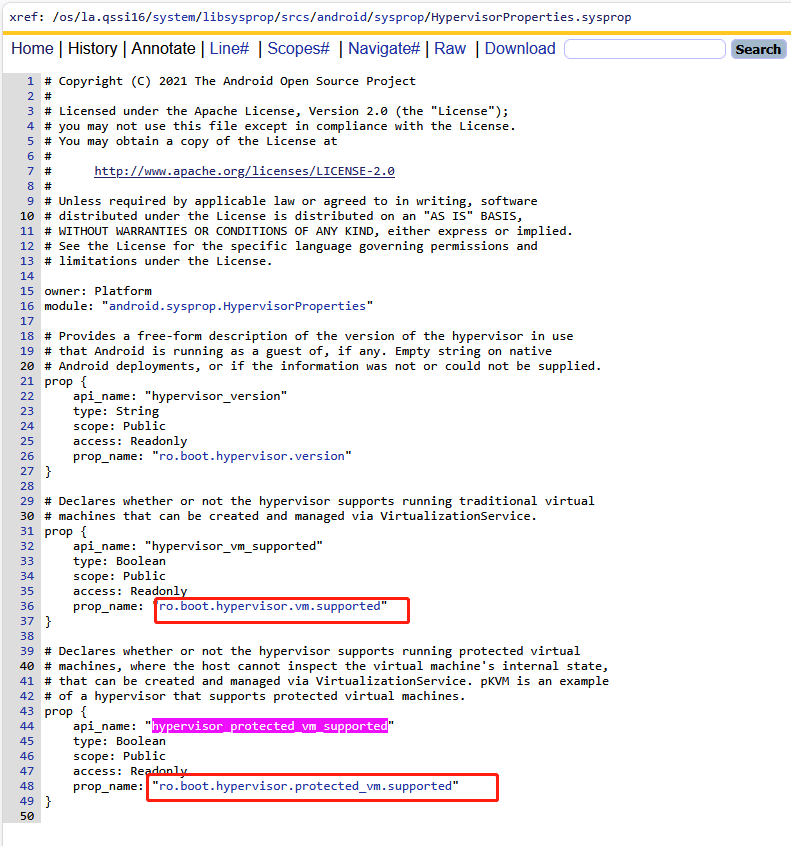

如上流程逻辑链表示当前基线根本就不支持AVF。因此最后此题需要提case到高通，因为这个芯片可能就不支持，我们是升级项目，因此最后向google申请豁免。

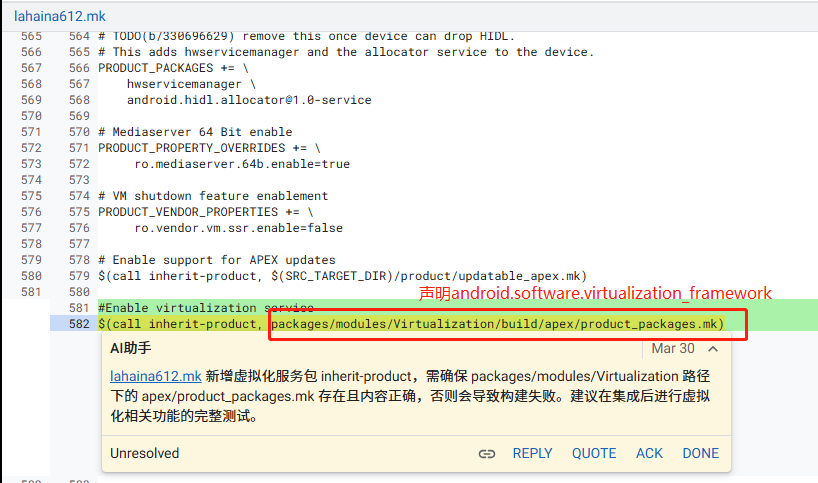

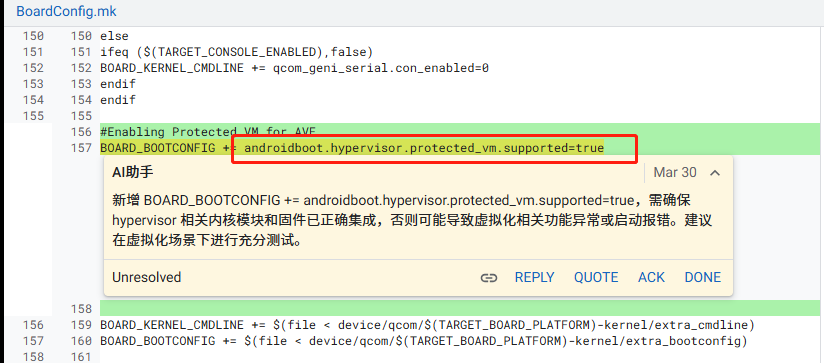

解决方案：最后意外之喜，正好遇上高通基线升级，升级patch有如下修改

声明android.software.virtualization_framework特征能力

配置hypervisor支持protected VM能力

3、Google pvmfw.img

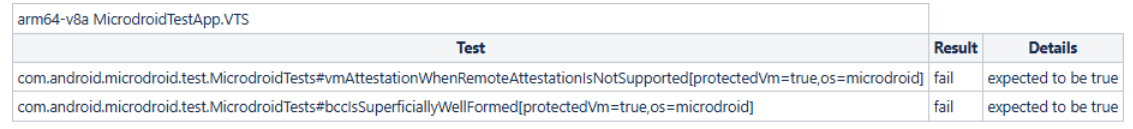

报错日志：

解决方案：如上两个问题最后解决方式在测试之前"fastboot flash pvmfw pvmfw.img"替换pvmfw镜像，由此证明此项还和pvmfw分区有关系
