Linux内核与驱动：9.驱动中的中断机制

在 Linux 设备驱动开发中，中断处理是一个必须掌握的核心知识点。相比于轮询方式持续查询硬件状态，中断机制让驱动程序能够"按需响应"，即只有当硬件真正有事件需要处理时，CPU 才会被通知并执行相应的处理代码，从而大幅提升系统的整体响应效率。

本文将聚焦中断驱动开发中最核心、最必备的知识点，帮助你快速建立起完整的中断驱动知识框架。

1.中断基础知识

1.什么是中断？

中断，简单来说就是硬件设备向 CPU 发出的"我有事情要处理"的信号。当外部设备（如按键、网卡、定时器等）有数据需要 CPU 处理时，会通过中断控制器向 CPU 发送一个中断请求。CPU 接收到信号后，会暂停当前正在执行的任务，转而执行与该中断对应的中断处理函数，处理完毕后再恢复之前的任务。

2.Linux驱动里中断基本流程：

在驱动里处理中断，一般分成这几步：

• 获取中断号 irq
• 注册中断处理函数 request_irq()
• 硬件触发中断
• 内核调用你的中断处理函数
• 驱动在退出时释放中断 free_irq()

这就是最基本的中断开发流程。

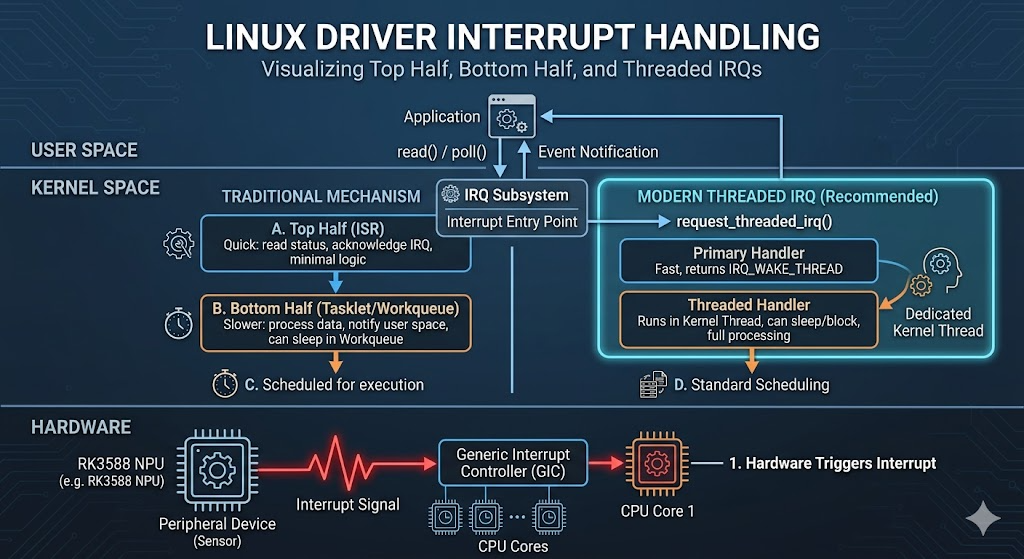

3.中断的上下半部（中断上下文）

Linux 内核对中断处理有一条"铁律"：中断处理函数执行得越快越好。

为什么？因为中断会打断正在运行的进程，如果中断处理函数执行时间过长，不仅会阻塞其他中断的响应，还会导致系统整体的实时性下降。因此，内核将中断处理分为两部分：

• 上半部（Top Half）：中断处理函数本身，运行在中断上下文中。它负责处理最紧急、最核心的硬件操作，如清除中断标志、读取硬件寄存器、将数据从硬件拷贝到内存缓冲区等。上半部运行期间，当前 CPU 线上的中断是被屏蔽的，因此必须迅速完成。

• 下半部（Bottom Half）：将那些不那么紧急、耗时较长的处理逻辑推迟执行。下半部可以被新的中断打断，从而不会影响系统的中断响应能力。

一个典型的场景是网卡驱动：当网卡收到数据包后，中断上半部只做最基础的数据搬运和状态清理，然后将数据的协议栈处理交给下半部来完成。

上下半部的使用原则：

• 任务对时间非常敏感 → 放在上半部

• 任务与硬件直接相关 → 放在上半部

• 任务不能被其他中断打断 → 放在上半部

• 其他所有任务 → 放在下半部

2.中断硬件层

我们可以将其拆分为三个核心组件：中断源 、中断控制器（GIC） 、以及 CPU 接口。

1. 中断源 (Interrupt Source)

硬件设备通过特定的引脚（Pin）或总线协议发送信号。

• 物理中断引脚： 外设（如按键、传感器、电容屏）通过 GPIO 引脚直接连接到 SoC。信号可以是：
  • 电平触发 (Level Triggered)：持续的高/低电平。
  • 边沿触发 (Edge Triggered)：电平跳变的瞬间（上升沿或下降沿）。
• MSI/MSI-X (Message Signaled Interrupts)：在 PCIe 或高版本 USB 设备中常用。它不通过物理引脚，而是通过向特定的内存地址写入一个"消息数据"来触发中断。
• **内部中断：**来自 SoC 内部的模块，如 NPU 计算完成信号、定时器（Timer）溢出或 DMA 传输结束。

2. 中断控制器 (GIC - Generic Interrupt Controller)

这是硬件层的"中枢调度员"。ARM 架构标准中使用的是 GIC（RK3588 使用的是 GICv3）。

GIC 的内部主要分为两部分：

• 分发器 (Distributor)
  • 集中管理：收集来自系统所有外设的中断信号。
  • 优先级裁决：如果同时来了两个中断，分发器根据寄存器里的优先级配置决定先处理谁。
  • 路由决策：决定将中断发给哪一个 CPU 核心（Core 0~7）。
• 再分发器 (Redistributor) & ITS
  • 在 GICv3 中，再分发器负责将中断准确传达到目标 CPU。
  • ITS (Interrupt Translation Service)：专门用于处理前文提到的 MSI/MSI-X 消息中断，将其翻译成具体的硬件中断号。

3. 中断类型划分 (Hardware View)

硬件层对中断有严格的分类，每类处理方式不同：

类型	全称	说明
SPI	Shared Peripheral Interrupt	共享外设中断。外部硬件（如 UART, I2C）发出的中断，可以路由到任何核心。
PPI	Private Peripheral Interrupt	私有外设中断。每个 CPU 核心独有的，如每个核自己的 Generic Timer 中断。
SGI	Software Generated Interrupt	软件触发中断 。用于多核通信 (IPI)，一个核心可以通过写寄存器让另一个核心"被中断"。
LPI	Locality-specific Peripheral Interrupt	特定局部外设中断。主要配合 MSI 使用，支持海量的中断数量（用于高速 PCIe 设备）。

4. 硬件交互流程 (Hardware Handshake)

1. Assert (触发)：外设拉高电平。

2. Pending (悬起)：GIC 收到信号并记录在寄存器中，等待 CPU 空闲。

3. Active (激活)：GIC 向 CPU 发送中断信号（nIRQ/nFIQ 引脚），CPU 停止当前指令。

4. Acknowledge (应答) ：CPU 读取 GIC 的 IAR 寄存器，告诉 GIC："我开始处理这个中断号了"。

5. EOI (End of Interrupt) ：处理完成后，CPU 向 GIC 写入 EOI 寄存器，硬件状态位清零，允许下一次中断进入。

3.驱动中断基本操作

3.1中断注册函数

驱动中注册中断使用 request_irq 函数，其原型为：

int request_irq(unsigned int irq,
                irq_handler_t handler,
                unsigned long flags,
                const char *name,
                void *dev_id);

参数含义：

**irq ：**中断号。

**handler ：**中断处理函数指针，当中断发生时被调用

**flags ：**中断标志，用于设置中断的触发方式和共享属性

常见标志：

• IRQF_TRIGGER_RISING：上升沿触发
• IRQF_TRIGGER_FALLING：下降沿触发
• IRQF_TRIGGER_HIGH：高电平触发
• IRQF_TRIGGER_LOW：低电平触发
• IRQF_SHARED：共享中断

**name ：**中断名称，会显示在 /proc/interrupts 里。

**dev ：**设备私有数据，通常传设备结构体指针。

**返回值：**0 表示注册成功，负值表示失败

所以中断号怎样获得是一个常见的问题，中断号 irq 一般有几种来源：

1）平台固定给定

某些硬件文档里会明确写死某个中断号。

2）设备树获取

在 ARM/Linux 驱动开发里，更常见的是从设备树获取：

irq = platform_get_irq(pdev, 0);

或者：

irq = irq_of_parse_and_map(np, 0);

3）GPIO 转中断

如果设备通过 GPIO 产生中断，比如按键中断，常常这样获取：

gpio = of_get_named_gpio(node, "irq-gpio", 0);
irq = gpio_to_irq(gpio);

我们只要记住：

驱动并不是随便写一个中断号，而是要从硬件描述里获取。

3.2中断处理函数

中断处理函数的原型为：

irqreturn_t irq_handler(int irq, void *dev_id);

**irq：**发生中断的中断号

**dev_id：**注册时传入的设备标识符

中断处理函数应当尽快返回，返回值一般为 IRQ_HANDLED（表示中断已被正确处理）或 IRQ_NONE（表示中断不属于当前设备）

注：中断处理程序（上半部）中绝对不能执行休眠操作（（如调用 msleep、mutex_lock、wait_event 等）。

3.3free_irq 释放中断

驱动卸载时需要释放已申请的中断资源：

void free_irq(unsigned int irq, void *dev_id);

对于非共享中断，free_irq 会删除中断处理函数并禁止该中断；对于共享中断，只有当释放最后一个设备时才会真正禁用该中断线

3.4最基础中断实验示例

#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>


int irq;
irqreturn_t interrupt_func(int irq,void* argvs)
{
    printk("this is interrupt_func......\n");
    return IRQ_RETVAL(IRQ_HANDLED);
}
static int interrupt_test_init(void)
{
    //1.获取中断号  2.注册中断处理函数
    int ret;
    irq = gpio_to_irq(16);
    ret = request_irq(irq,interrupt_func,IRQF_TRIGGER_RISING,"test",NULL);
    if(ret < 0)
    {
        printk("request_irq failed");
        return -1;
    }
    return 0;
}

static void interrupt_test_exit(void)
{
    free_irq(irq,NULL);
}
module_init(interrupt_test_init);
module_exit(interrupt_test_exit);
MODULE_LICENSE("GPL");

4.中断下半部实现机制

首先我们要明白，为什么需要分上下文，前面也差不多依旧提到了，我们中断处理函数里要尽量做到：

• 快
• 短
• 不阻塞

所以中断处理函数（上半部函数）适合做的事情：

• 读状态寄存器
• 清中断标志
• 记录事件
• 唤醒等待队列
• 调度下半部处理

故而我们要把耗时的事情放到中断下半部，在现代 Linux 内核中，实现中断下文的方法主要有以下四种：

1. 软中断 (Softirq)

这是内核中最底层的下文处理机制，性能最高，但限制也最多。

• **特点：**运行在中断上下文，不可休眠；允许多个 CPU 同时运行同一个软中断的副本（必须是重入安全的）。
• **使用场景：**只有性能要求极高的关键任务（如网络收发 NET_RX、内核调度 HI_SOFTIRQ）才会使用。
• 开发建议： 普通驱动开发者基本不需要 也不建议直接添加新的软中断。

2. Tasklet (微任务) （逐渐废弃）

Tasklet 是基于软中断实现的，是以前字符设备驱动中最常用的方法。

• 特点： 运行在中断上下文，不可休眠；同一个 Tasklet 不会在多个 CPU 上并行，开发者不需要担心重入问题，编写简单。
• 使用场景： 快速的、不需要休眠的小型任务。
• **现状：**虽然还在用，但内核社区目前倾向于用工作队列或 threaded IRQs 替代它。

3. 工作队列 (Workqueue) ------ 最常用

这是目前驱动开发中最推荐的通用方法。

• 特点： 运行在进程上下文。这意味着它可以休眠（例如调用 msleep()、等待信号量或操作复杂的 I/O）。
• 使用场景： 处理时间较长、需要访问磁盘/文件、或者需要获取可能导致阻塞的互斥锁的任务。

4. 线程化中断 (Threaded IRQs) ------ 现代首选

这是较新且非常优雅的机制，通过 request_threaded_irq() 注册。

• 原理： 内核会为该中断专门创建一个内核线程。
• 优点： 结构清晰：你提供两个函数，一个是 hardirq_handler（上半部），一个是 thread_fn（下半部）。
• 优先级可控： 因为下半部变成了线程，你可以像设置普通进程一样设置它的优先级（这对实时系统非常重要）。

线程化中断函数接口api：

注册中断不再使用 request_irq，而是使用 request_threaded_irq，只比request_irq多了一个参数：

thread_fn(下半部线程)：

• 在进程上下文运行。

• 可以休眠（可以使用 Mutex，可以调用耗时函数）。

• 由内核调度器管理。

int request_threaded_irq(unsigned int irq,
                         irq_handler_t handler,
                         irq_handler_t thread_fn,
                         unsigned long irqflags,
                         const char *devname,
                         void *dev_id);

下面我们展示线程化中断的实现代码：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>


int irq;
irqreturn_t bottom_func(int irq,void* argvs)
{
    printk("this is bottom_func\n");
    IRQ_RETVAL(IRQ_HANDLED);
}
irqreturn_t interrupt_func(int irq,void* argvs)
{
    printk("this is interrupt_func......\n");
    //return IRQ_RETVAL(IRQ_HANDLED);
    //唤醒下半部中断函数 down_func;
    return IRQ_WAKE_THREAD;
}
static int interrupt_test_init(void)
{
    //1.获取中断号  2.注册中断处理函数
    int ret;
    irq = gpio_to_irq(16);
    //ret = request_irq(irq,interrupt_func,IRQF_TRIGGER_RISING,"test",NULL);
    ret = request_threaded_irq(irq,interrupt_func,bottom_func,IRQF_TRIGGER_RISING,"thread_test",NULL);
    if(ret < 0)
    {
        printk("request_irq failed");
        return -1;
    }
    return 0;
}

static void interrupt_test_exit(void)
{
    free_irq(irq,NULL);
}
module_init(interrupt_test_init);
module_exit(interrupt_test_exit);
MODULE_LICENSE("GPL");
