HTML-in-Canvas：让 Canvas 完美渲染 HTML 的 Web 新标准

项目来源：WICG（Web Platform Incubator Community Group）

GitHub ：github.com/WICG/html-i...

一、为什么需要这个提案？

当前的痛点

长期以来，<canvas> 和 HTML 是 Web 开发中的两个平行世界：

Canvas 的局限性：

文本渲染能力弱，没有原生的 CSS 排版支持
无法直接使用 CSS 动画和过渡效果
Accessibility（无障碍访问）支持差
复杂图表（如图例、坐标轴）开发成本高

开发者的困境：

游戏开发者想在 Canvas 里渲染精美的 UI 菜单？
3D 场景里需要嵌入富文本标签？
图表组件需要高质量的文本渲染？

这些问题过去只能靠 workaround 解决，体验差强人意。

HTML-in-Canvas 的愿景

WICG 提出的这个提案，旨在打破 Canvas 和 DOM 之间的壁垒，让 HTML 元素可以直接渲染到 Canvas 画布上，同时保留 CSS 的全部能力和 DOM 的交互性。

二、核心 API 设计

1. `layoutsubtree` 属性 --- 开启新世界的大门

xml 复制代码

<canvas id="myCanvas" layoutsubtree width="800" height="600">
  <!-- 这些子元素可以被渲染到 Canvas 上 -->
  <div id="ui-panel">
    <h2>游戏菜单</h2>
    <button>开始游戏</button>
  </div>
</canvas>

layoutsubtree 的作用：

允许 Canvas 的直接子元素参与布局（layout）
创建新的堆叠上下文（stacking context）
成为所有后代元素的包含块
启用命中测试（hit testing）

2. `drawElementImage()` --- 绘制 HTML 到 Canvas

ini 复制代码

const canvas = document.getElementById('myCanvas');
const ctx = canvas.getContext('2d');

canvas.onpaint = () => {
  // 清除画布
  ctx.reset();

  // 绘制 HTML 元素到 Canvas
  ctx.rotate((15 * Math.PI) / 180);  // 旋转
  let transform = ctx.drawElementImage(ui_panel, 100, 50);

  // 同步 DOM 位置以保持可访问性
  ui_panel.style.transform = transform.toString();
};

// 触发首次绘制
canvas.requestPaint();

API 签名：

scss 复制代码

// 基本用法：绘制到指定位置
ctx.drawElementImage(element, x, y);

// 指定目标尺寸（可缩放）
ctx.drawElementImage(element, x, y, width, height);

// 源区域 + 目标区域（裁剪+缩放）
ctx.drawElementImage(element, sx, sy, swidth, sheight,
                            dx, dy, dwidth, dheight);

3. `paint` 事件 --- 自动响应变化

ini 复制代码

canvas.onpaint = (event) => {
  // 当任何子元素渲染可能改变时触发
  // event.changedElements 包含变化了的元素列表

  ctx.reset();
  ctx.drawElementImage(element, 0, 0);
};

// 支持 ResizeObserver 同步尺寸
const observer = new ResizeObserver(([entry]) => {
  canvas.width = entry.devicePixelContentBoxSize[0].inlineSize;
  canvas.height = entry.devicePixelBoxSize[0].blockSize;
});
observer.observe(canvas, { box: 'device-pixel-content-box' });

4. WebGL / WebGPU 支持

ini 复制代码

// WebGL 中绘制 HTML 到纹理
const gl = canvas.getContext('webgl');
gl.texElementImage2D(gl.TEXTURE_2D, 0, gl.RGBA,
                     gl.UNSIGNED_BYTE, htmlElement);

// WebGPU 中复制 HTML 到纹理
const queue = device.queue;
queue.copyElementImageToTexture(source, destination);

三、实际应用场景

场景 1：复杂文本渲染（图表标签）

xml 复制代码

<canvas id="chart" width="638" height="318" layoutsubtree>
  <div id="label" style="width: 550px;">
    Hello from HTML-in-Canvas!
    <br>Multi-line, <b>formatted</b>, rotated text with emoji
    <br>RTL support: <span dir=rtl>من فارسی</span>
    <br>Vertical text: <p style="writing-mode: vertical-rl;">垂直文本</p>
    <br>Inline SVG: <svg>...</svg>
  </div>
</canvas>

效果：支持多语言、排版格式、SVG、内联图片 --- 这些用 Canvas API 几乎不可能实现！

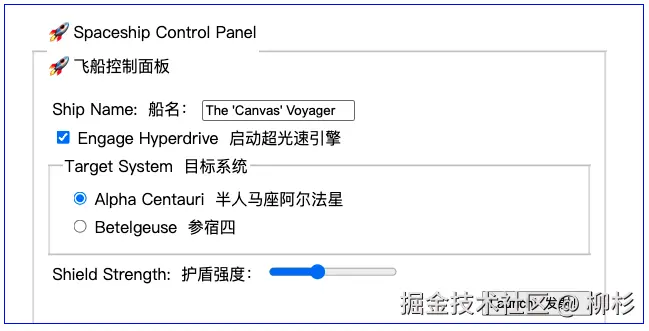

场景 2：游戏 UI 菜单

xml 复制代码

<canvas id="game" layoutsubtree>
  <div id="menu">
    <h1>🚀 星际飞船控制面板</h1>
    <label>飞船名称：<input type="text" value="Canvas Voyager"></label>
    <input type="checkbox" id="hyperdrive" checked>
    <label for="hyperdrive">启动超光速引擎</label>
    <input type="range" id="shield" min="0" max="100" value="75">
    <button type="submit">发射！</button>
  </div>
</canvas>

效果：完整的表单交互（输入框、复选框、滑动条）可以渲染到 Canvas 中！

场景 3：3D 场景中的 HTML 标签

结合 Three.js，可以在 3D 立方体上渲染 HTML 内容：

ini 复制代码

// Three.js 中使用 HTML 纹理
const texture = new THREE.CanvasTexture(htmlCanvas);
const material = new THREE.MeshBasicMaterial({ map: texture });
const cube = new THREE.Mesh(geometry, material);

四、隐私安全保护

这个提案非常重视隐私安全，绘制时会自动过滤敏感信息：

🔒 被过滤的敏感信息：

❌ 跨域内容（iframe、图片 URL、clip-path 等）
❌ 系统颜色和主题偏好
❌ 拼写检查标记
❌ 访问过的链接样式
❌ 表单自动填充数据
❌ 子像素抗锯齿渲染

✅ 允许的信息：

页面滚动条样式
表单元素外观
搜索标记（find-in-page）

五、如何体验

🔧 启用开发者试验

使用 Chrome Canary 138.0.7175.0 及以上版本
访问 chrome://flags/#canvas-draw-element
启用该功能
重启浏览器

Demo 列表

Demo	说明
复杂文本（wicg.github.io/html-in-can...	多语言、旋转、带链接和 SVG

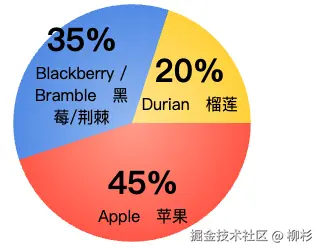

饼图（wicg.github.io/html-in-can...	图表 + 多行标签
表单交互（wicg.github.io/html-in-can...	完整的表单控件
WebGL 3D（wicg.github.io/html-in-can...	HTML 在 3D 立方体上
WebGPU 果冻滑块（wicg.github.io/html-in-can...	特效 + HTML

六、技术细节

坐标系转换

drawElementImage 返回的变换矩阵用于同步 DOM 位置：

scss 复制代码

// 计算公式
T_origin^(-1) · S_css→grid^(-1) · T_draw · S_css→grid · T_origin

// 使用方式
let transform = ctx.drawElementImage(element, x, y);
element.style.transform = transform.toString();

OffscreenCanvas 支持

可以在 Worker 线程中绘制，提高性能：

ini 复制代码

// 主线程：捕获元素为快照
canvas.onpaint = (event) => {
  const elementImage = canvas.captureElementImage(formElement);
  worker.postMessage({ elementImage }, [elementImage]);
};

// Worker 线程：在离屏 Canvas 中绘制
self.onmessage = (e) => {
  if (e.data.elementImage) {
    ctx.drawElementImage(e.data.elementImage, 100, 0);
  }
};

七、现状与展望

已实现

Canvas 2D drawElementImage()
layoutsubtree 属性
paint 事件
captureElementImage() 支持 OffscreenCanvas
WebGL texElementImage2D()

进行中

WebGPU copyElementImageToTexture()
更多的边界情况处理

当前限制

跨域 iframe 暂不支持
需要开启实验性标志
交互元素需要手动同步位置

八、总结

HTML-in-Canvas 是 Web 平台的一次重要进化：

能力	以前	现在
Canvas 文本	简陋的 fillText	完整的 CSS 排版
游戏 UI	Canvas 自绘	直接用 HTML/CSS
3D + HTML	贴图方案	原生支持
无障碍访问	难以保证一致性	自动同步
性能	主线程渲染	支持 Worker

这个提案的出现，意味着 Web 开发者可以在 Canvas 的高性能绘图能力和 HTML 的丰富表达能力之间自由切换，再也不用做痛苦的权衡。

项目地址 ：github.com/WICG/html-i...

Demo 代码基于 WICG 官方示例改编，侵删。
