18.WIFI+BlueTooth
**1.**概述
WIFI
wifi是无线局域网（WLAN）的一个标准， Wi-Fi（Wireless Fidelity）是一种无线局域网技术，用于无线数据传输和连接设备。它广泛应用于家庭、办公室、公共场所和各种设备中。Wi-Fi是基于无线电波传输的技术，使用无线信号来传输数据。
Bluetooth
蓝牙技术是一种无线通信的方式，利用特定频率的波段（2.4GHz-2.485GHz左右），进行电磁波传输。蓝牙传输原理是主从关系，一个主设备可以与7个蓝牙从设备配对。蓝牙透传就是将串口转换为蓝牙进行传输。
**2.**硬件连接
WIFI
芯片：ESP-12F模块内部芯片为 ESP8266 、22个pin、支持SPI/SDIO 接口或 UART、**SMD-22封装、**串口速率最高可达 4Mbps、默认 115200 bps。供电3.3V. 内置1路10 bit 高精度ADC。
|--------|---------|-------------------------------------------|
| 脚序 | 名称 | 功能说明 |
| 1 | RST | 复位 |
| 2 | ADC | A/D 转换结果。输入电压范围0～1V，取值范围：0～1024 |
| 3 | EN | 芯片使能端，高电平有效 |
| 4 | IO16 | GPI016/接到RST管脚时可做deepsleep的唤醒 |
| 5 | IO14 | GPIO14/HSPI CLK |
| 6 | IO12 | GPIO12/HSPI MISO |
| 7 | IO13 | GPIO13/ HSPI_MOSI/UART0_CTS |
| 8 | VCC | 3.3V 供电（VDD）：外部供电电源输出电流建议在500mA以上 |
| 9 | CND | 接地 |
| 10 | IO15 | GPIO15/MTDO/HSPICS/UART0_RTS |
| 11 | 102 | GPIO2/UART1_TXD |
| 12 | IO0 | GPIO0；下载模式:外部拉低，运行模式:悬空或者外部拉高 |
| 13 | IO4 | GPIO4 |
| 14 | IO5 | GPIO5/IR_R |
| 15 | RXD | UART0_RXD/GPIO3 |
| 16 | TXD | UART0_TXD/GPIO1 |
（1）、模组外围电路，GPIO0必须上拉到VCC，GPIO15必须下拉到GND。
（2）、EN脚和RST脚必须上拉到VCC。
Bluetooth
芯片：BLE_CH9140模块、 基于 CH9140 芯片开发，支持蓝牙 BLE4.2，串口波特率最高 1Mbps、传输距离 100 米、8pins、通信方式：串口uart。
|-----|-------------|-----|-----------------------------------------------------------------------------|
| 引脚号 | 引脚名称 | 类型 | 引脚说明 |
| 1 | BLE_MODE | I | 蓝牙模式设置，内置上拉电阻 低电平：主从一体模式，高电平：从机模式 |
| 2 | VCC | P | 模块电源输入 3.3V |
| 3 | GND | P | 电源地 |
| 4 | RELOAD /LED | I/O | 芯片上电时为RELOAD恢复出厂设置功能输入引脚， 检测到连续2秒低电平后恢复出厂设置； 芯片上电完成后为LED芯片状态指示信号输出引脚，低电平有效： |
| 5 | RTS# | O | MODEM联络输出信号，请求发送，低电平有效 |
| 6 | CTS | I | MODEM联络输入信号，清除发送，低电平有效 |
| 7 | TXD | O | 串口发送引脚 |
| 8 | RXD | I | 串口接收引脚 |

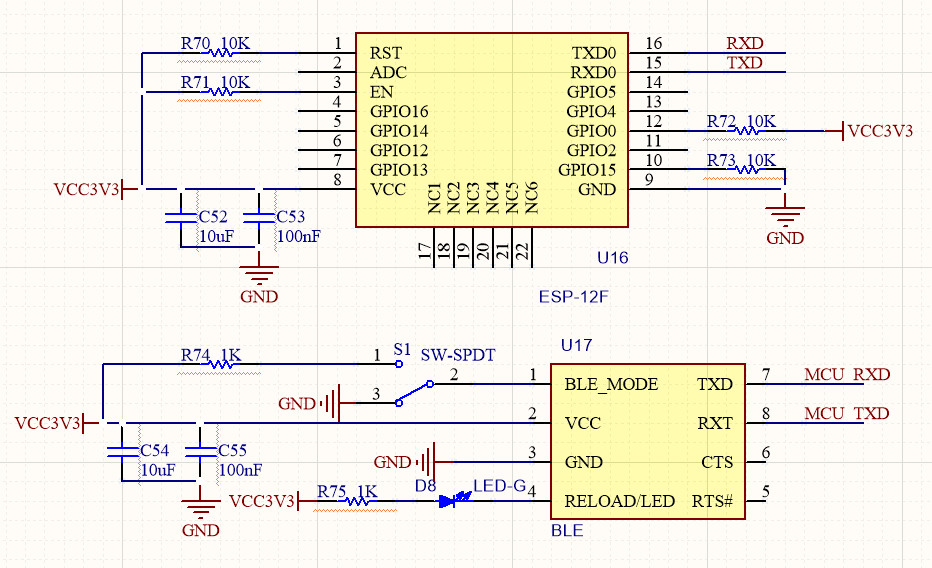

**3.**电路图
