【C#】实现沃德普线光控制器通信控制（附完整源码）

摘要：

本文详细介绍如何使用C#实现与沃德普（Wordop）线光控制器的RS-232串口通信，包括协议解析、亮度控制、开关控制等核心功能，提供完整的面向对象封装代码和WPF界面示例。

在机器视觉检测系统中，光源控制是图像质量的关键因素。今天分享一套完整的沃德普（Wordop）线光控制器C#控制方案，本模块实现PC端与光源控制器之间的串口通信，支持二进制协议的组包/解包、光源亮度实时调节及通信数据实时监控功能。

1.通信协议深度解析

沃德普光源控制器采用标准Modbus RTU协议作为底层通信规范，这是工业领域最成熟的串行通信协议之一。

1.1 Modbus RTU数据帧结构

Modbus RTU采用二进制紧凑格式，帧结构包含：设备地址（1字节）+ 功能码（1字节）+ 数据域（N字节）+ CRC校验（2字节）。

1.2串口通信参数

串口通信协议（RS-232/RS-485）：

波特率通常设置为9600bps或115200bps
支持标准Modbus-RTU协议或自定义指令集
指令格式包含：设备地址、功能码、数据域、校验位
可实现256级亮度调节（0-255）、通道切换、触发模式设置

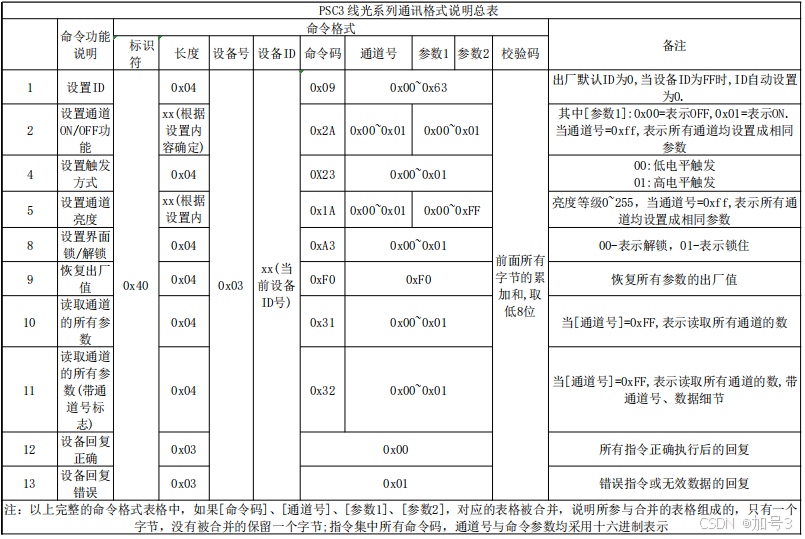

1.3常见指令值

2.功能介绍

实时刷新：通信数据毫秒级延迟显示
协议解析：自动解析命令含义，无需人工对照协议表
错误诊断：CRC错误、超时、格式错误等自动写入日志
单通道调节：精确设置指定通道亮度值

3.关键代码

协议解析

csharp 复制代码

 if (RecveiveInfo[0] == 0x40 && Check(RecveiveInfo, datalen - 1) == RecveiveInfo[datalen - 1])
 {
     byte[] data = new byte[datalen];
     Array.Copy(RecveiveInfo, 0, data, 0, datalen);
     CurrentQueue.Enqueue(data);
 }

协议组包

csharp 复制代码

/// <summary>
/// 设置通道亮度
/// </summary>
/// <param name="channelNo"></param>
/// <param name="bright"></param>
/// <returns></returns>
public byte[] SetChannelBright(int channelNo, int bright)
{
    byte[] bytes = new byte[8];
    try
    {
        int count = 0;
        bytes[count++] = 0x40;//标识符
        bytes[count++] = 0x05;//长度
        bytes[count++] = 0x03;//设备型号
        bytes[count++] = 0x00;//设备ID
        bytes[count++] = 0x1A;//命令码
        bytes[count++] = (byte)channelNo;//通道号
        bytes[count++] = (byte)bright;//开关
        bytes[count++] = Check(bytes, count);
    }
    catch (Exception ex)
    {
        LogHelperUtility.Error(string.Format("[SetChannelBright]设置通道亮度失败,ex:{0}", ex.Message));
    }
    return bytes;
}

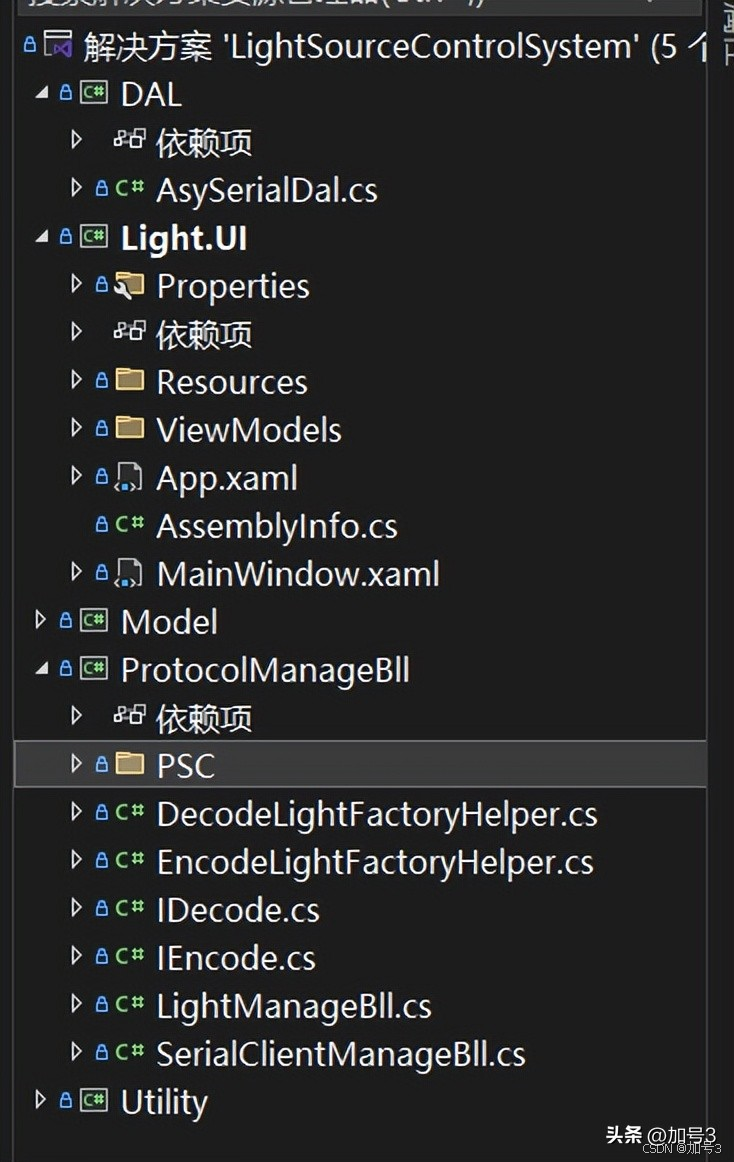

4.工程目录

开发环境：

Visual Studio 2022 + .NET 6.0 + Windows 10/11

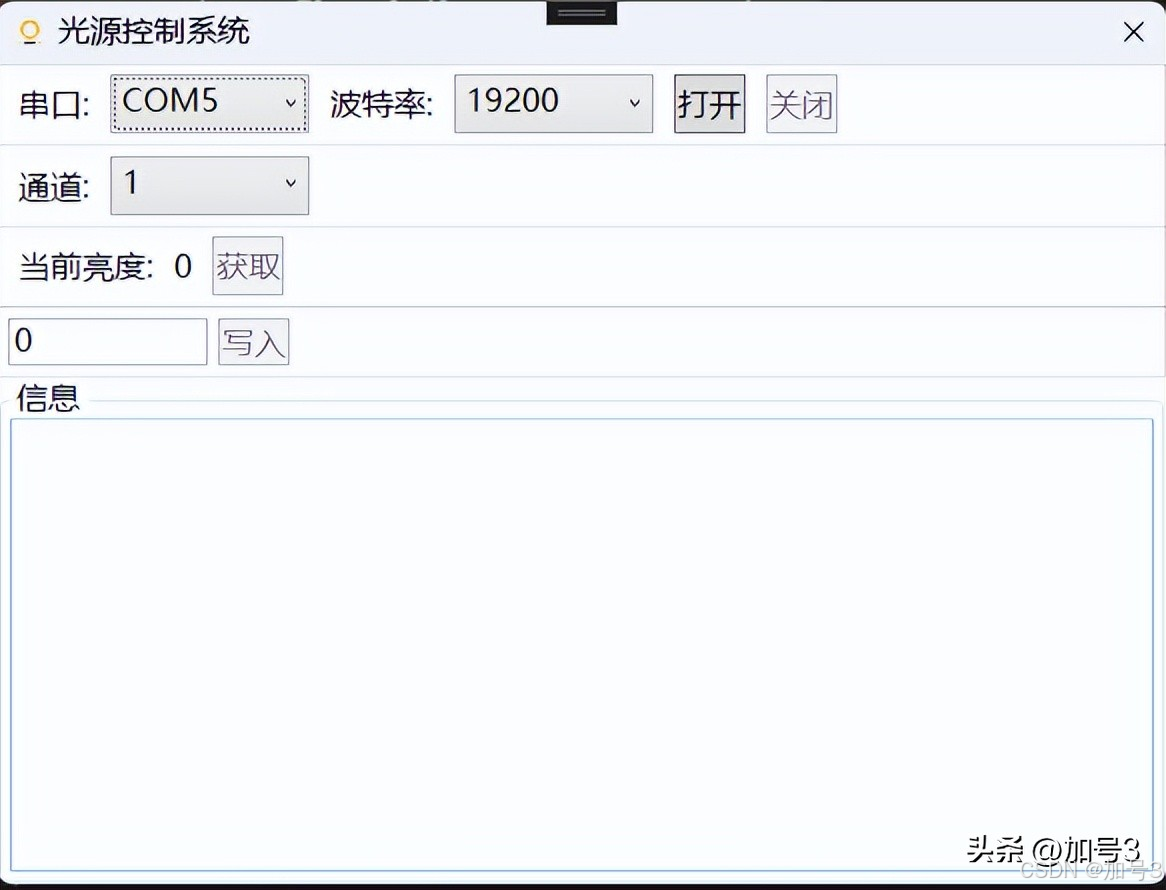

5.功能界面

6.标题常见问题与解决方案

问题	可能原因	解决方案
连接失败	串口号错误	检查设备管理器确认正确COM口
指令无响应	波特率不匹配	确认控制器默认波特率（通常9600）
亮度设置无效	通道号超出范围	检查控制器实际通道数（4/8通道）
通信超时	线缆过长或干扰	使用屏蔽线，缩短距离，检查接地

7.总结与展望

沃德普线光控制器通过标准Modbus RTU协议，为机器视觉系统提供了可靠的照明控制方案。掌握其通信协议与编程方法，是实现视觉检测系统自动化、智能化的关键一步。

随着工业4.0的推进，光源控制器正朝着更高集成度发展：支持EtherCAT、PROFINET等实时以太网协议，集成亮度闭环反馈，甚至内置AI算法实现自适应照明控制。建议工程师在掌握基础Modbus通信的同时，关注这些新技术趋势，为系统升级预留技术空间。

8.附完整源码

源码已开源至 GitCode 平台，搜索项目名称「沃德普线光控制器通信控制」或访问仓库：https://gitcode.com/h2004118/LightSourceControlSystem
