一、行业痛点

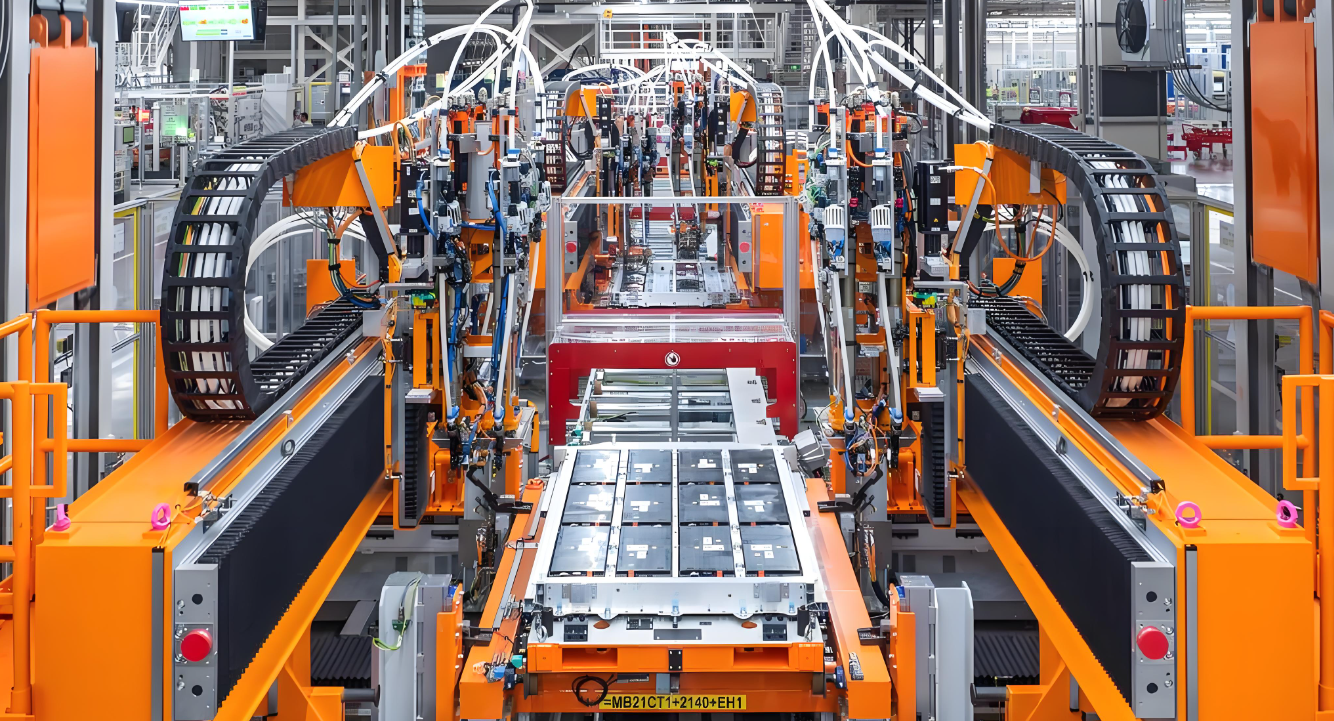

在新能源动力电池 PACK 生产线上，西门子S7-400系列 PLC 长期作为核心控制单元，负责电芯上料、模组组装、PACK 合装等全流程的逻辑控制与工序联动，但其原生仅配备 9 针 MPI/DP 口，无以太网通讯能力，在产线智能化升级过程中暴露出诸多问题：
-
无法与后期新增的S7-1500 PLC实现高速数据交互，电芯检测、模组焊接、成品检测等工序的参数无法实时同步，产线节拍受限于低速通讯；
-
上位机只能通过 CP5612 卡走MPI协议进行数据采集，通讯速率仅 187.5kbit/s，产线全天生产数据的备份耗时超 50 分钟，数据追溯效率低下；
- 现场人机界面只能适配西门子品牌触摸屏，无法灵活拓展，且各工序触摸屏与 PLC 的通讯布线依赖 DP 总线，线路繁杂，产线现场震动易导致通讯故障，影响生产连续性。
二、解决方案

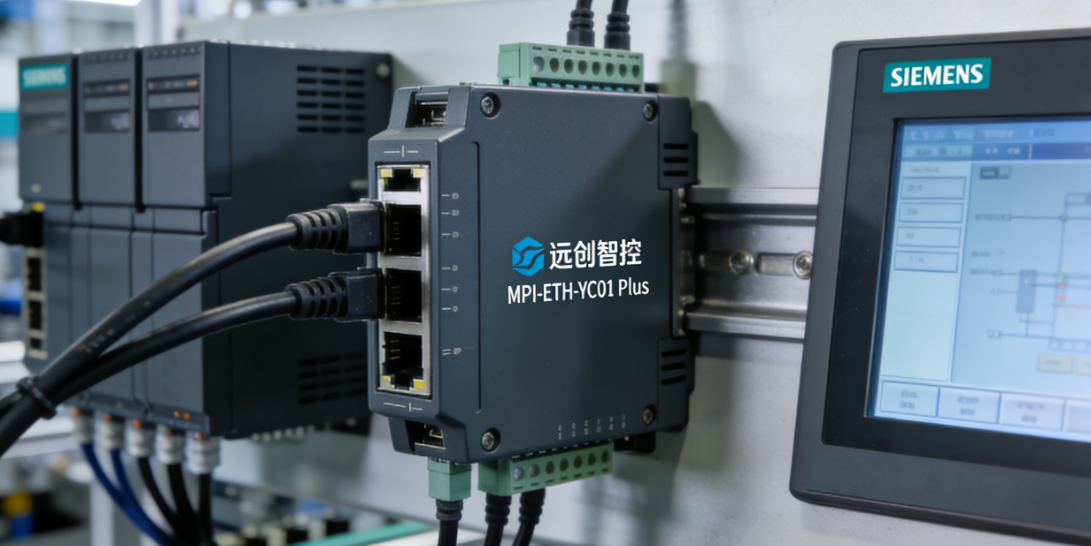

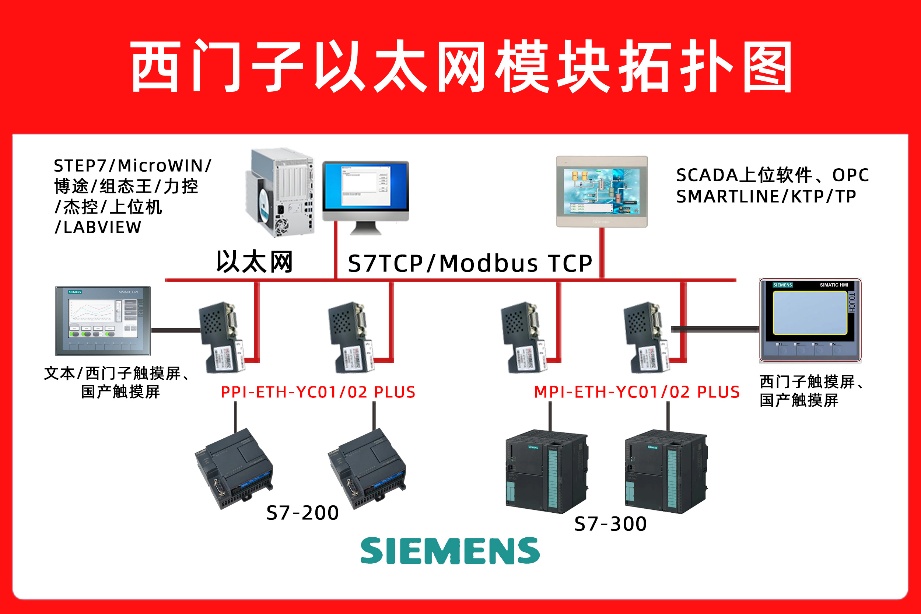

远创智控推出的 MPI-ETH-YC01 Plus 以太网通讯处理器 ，以0 改动、0 编程、0 停机的三零核心优势，精准解决新能源电池 PACK 产线的通讯痛点。该模块可直接将S7-400的 9 针 MPI/DP 口转换为标准 10/100M 以太网口，同时保留 DB9 母口适配原有西门子触摸屏，实现产线 "一网到底" 的通讯架构，打通 S7-400、S7-1500、上位机与现场 HMI 的高速数据通道。
三、硬件清单
· 主控制器 1：西门子S7-400CPU（负责 PACK 产线总工序逻辑控制与联动）
· 主控制器 2：西门子 S7-1500 CPU（负责电芯检测、成品测试等细分工序精准控制）
· 以太网模块：远创智控 MPI-ETH-YC01 Plus 以太网通讯模块
· 交换机：赫斯曼 OCTOPUS8M-POE 工业交换机
· 触摸屏 1：西门子 KTP700 Basic，6AV2123-2GB03-0AX0（电芯上料工序，连接模块 DB9 母口）
· 触摸屏 2：西门子 KTP900，6AV2123-2JB03-0AX0（模组组装与 PACK 合装工序，通过以太网直连交换机）
· 触摸屏 3：西门子 TP1200 Comfort，6AV2124-0MC01-0AX0（成品检测与仓储工序，以太网组网接入）
· 上位机：研华工控机 IPC-610L，WINCC V7.5+KepWareOPC6.9（产线数据采集、监控与归档）
· 网络拓扑：工业环网 + RSTP 冗余协议，千兆汇聚层组网，保障通讯稳定性
四、安装与接线
-

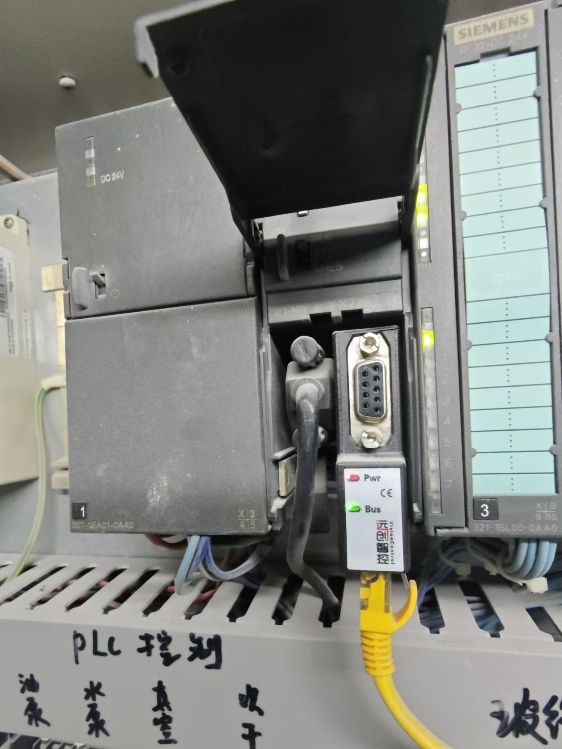

产线停机断电 5 分钟后，将 MPI-ETH-YC01 Plus 以太网通讯模块的 DB9精准插入S7-400PLC 的 MPI/DP 口，旋紧固定螺钉，防止产线震动导致接触不良；
-
采用屏蔽超五类工业网线，将模块的 RJ45 以太网口连接至赫斯曼 OCTOPUS8M-POE 交换机的千兆端口，做好网线屏蔽接地处理；
-
西门子 KTP700 Basic 触摸屏通过 Profibus 专用电缆连接至模块的 DB9 母口，实现该工序的本地控制；其余西门子 KTP900、TP1200 Comfort 触摸屏通过以太网口直连工业交换机，组成分布式 HMI 控制网络；
-
S7-1500 PLC 自带的以太网口直接接入工业交换机，与S7-400PLC 形成以太网通讯链路；
-
研华工控机配置双网卡，一网卡接入产线内部监控环网，负责 PLC 与 HMI 数据采集，另一网卡接入工厂 MES 系统，实现产线生产数据与企业管理系统的安全隔离传输。
五、参数配置
步骤一：MPI-ETH-YC01 Plus 以太网通讯处理器侧
· 拨码开关 SW1 按产线通讯需求设置：1-OFF、2-ON、3-OFF，匹配S7-400PLC 的MPI通讯波特率；
· 打开 NetDeviceV3.4 软件，搜索并匹配以太网模块，设置模块固定 IP：192.168.2.30，子网掩码 255.255.255.0，网关 192.168.2.1，与产线网络段匹配；
· 在 "S7-TCP 设置" 界面，配置本地 TSAP 为 04.02，远程 TSAP 为 04.00，对应S7-400CPU317 的槽号 2，保障 S7-TCP 协议通讯匹配；
· 启动 "数据交换" 向导，添加两条核心数据交互命令：
① S7-1500→S7-400：读取 DB200.DBW0-DBW22（电芯电压、内阻、容量等 12 项核心检测参数）；
② S7-400→S7-1500：写入 DB60.DBW0-DBW10（产线工序节拍、模组焊接温度、成品检测合格数）。
步骤二：S7-1500 侧
· 在 TIAPortal V17 编程软件中，对 S7-1500 CPU 进行参数配置，激活 "允许 PUT/GET" 功能，设置 CPU 固定 IP：192.168.2.20；
· 进入 "设备与网络" 配置界面，添加新的 S7-TCP 连接，伙伴类型选择 "未指定"，本地 TSAP 设置为 04.00，远程 TSAP 设置为 04.02，与以太网模块参数匹配；
· 调用 TSEND/TRCV 指令块，编写通讯程序，使能 S7-1500 与 MPI-ETH-YC01 Plus 模块的 11 字节循环数据交换，保障参数实时同步。
· 配置 HMI 画面刷新周期为 300ms，满足新能源产线高速生产的实时监控需求；历史数据归档频率设置为 1Hz，保障生产数据的精准追溯。
六、结束语
借助远创智控 MPI-ETH-YC01 Plus 以太网通讯处理器，新能源电池 PACK 生产线在保留原有西门子S7-400PLC 核心控制架构的基础上，实现了与S7-1500 PLC的高速以太网通讯，同时完成了多台西门子触摸屏的分布式 HMI 集成。该方案以 "三零优势" 实现了产线的无扰升级，打通了产线底层控制、现场监控与企业上层管理的数据通道，为新能源电池 PACK 生产线的智能化、数字化、精益化管理奠定了开放、稳定、可持续的通讯基础，助力新能源制造企业提升生产效率、保障产品质量、降低运维成本。
