CST支持主流CAD结构文档导入导出功能，提供了非常齐全的CAD文件接口。这里，我们将重点介绍2D图档导入导出操作。
主要内容包括：
（1）如何在微波工作室中导入DXF文件；
（2）如何在微波工作室中将结构导出成DXF文件；
（3）如何在微波工作室中导入Gerber文件；
1、DXF文件导入微波工作室
具体设置步骤如下：

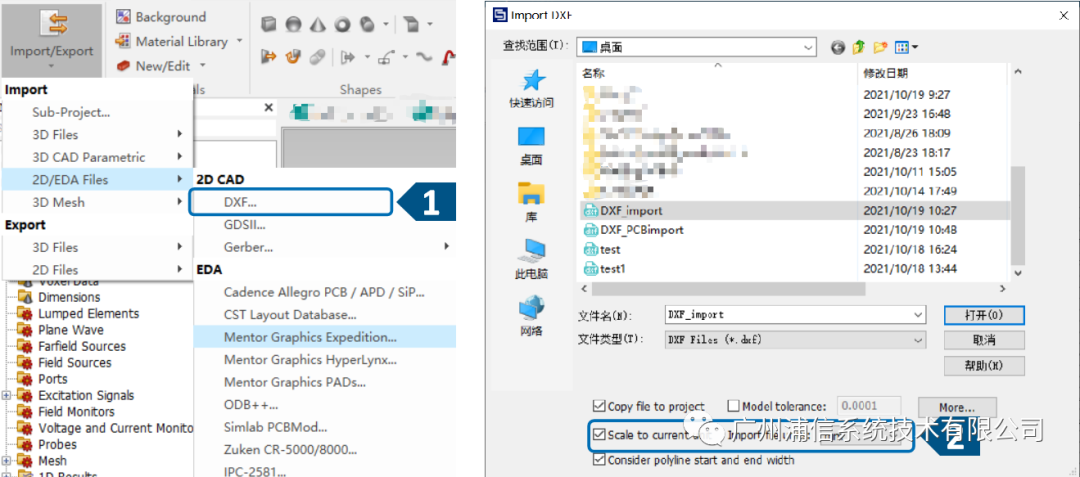

（1）展开Import/Export下拉菜单，选择2D CAD/DXF...选项；
（2）在弹出来的Import DXF 窗口中选择要导入的DXF文件，同时将单位设置与当前工程的单位一致；

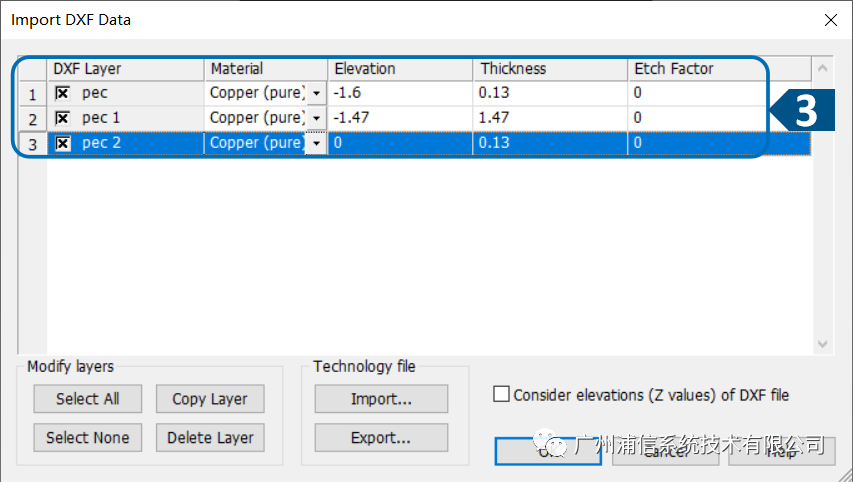

（3）在弹出来的Import DXF data窗口中，选择要导入微波工作室的层，设置对应的材料、层位置、层厚度等内容；

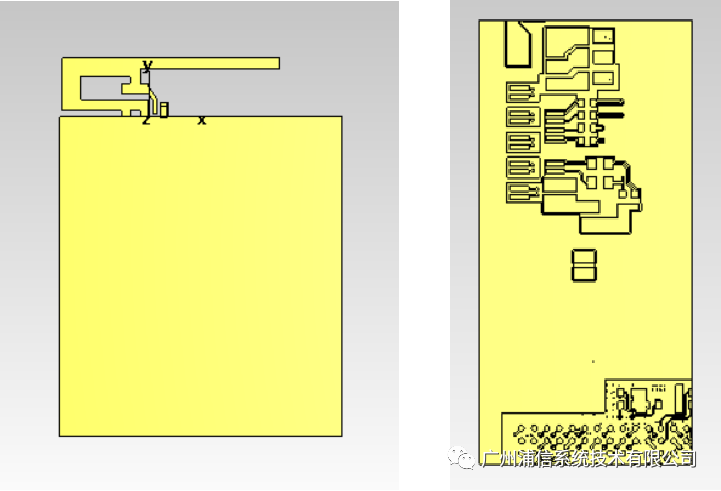

2D数据以当前坐标系统为参考位置，可以沿轮廓高度方向延展成3D实体。下图是通过DXF文件导入微波工作室的IFA天线结构和印刷电路模型。
2、在微波工作室中，将结构导出成DXF文件
具体设置步骤如下：

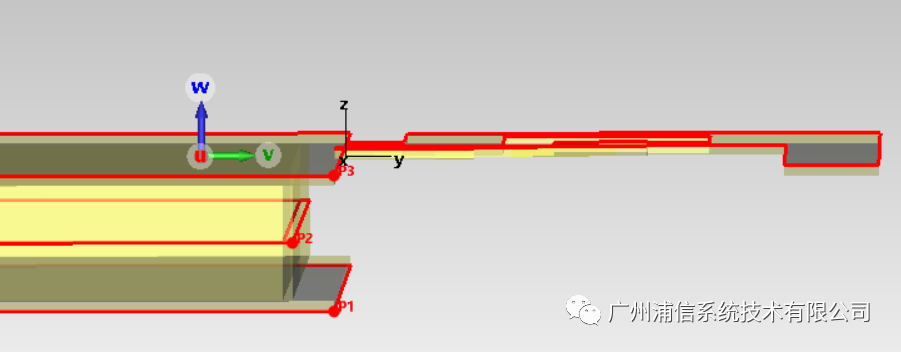

（1）以前面介绍的IFA天线结构为例，在模型中以"点"的方式选择要导出的层，导出uv截面（XY截面）结构平面；

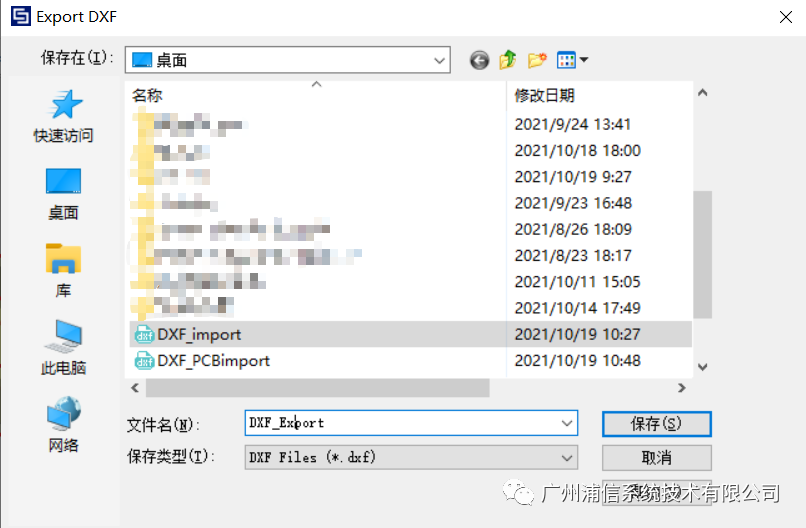

（2）点击"回车键"确定，在弹出来的对话窗口中选择导出文件的路径即可；
3、Gerber文件导入微波工作室
具体设置步骤如下：

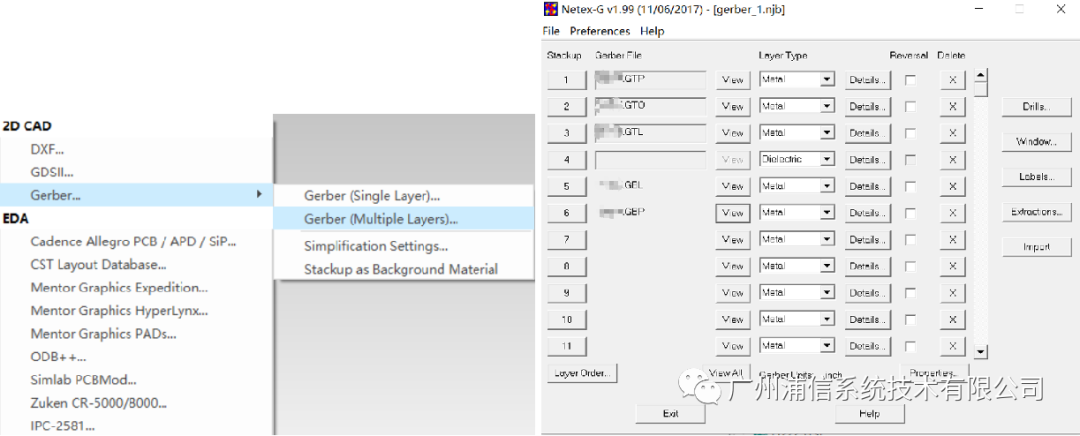

（1）展开Import/Export下拉菜单，选择Gerber(Multiple Layers)...选项；

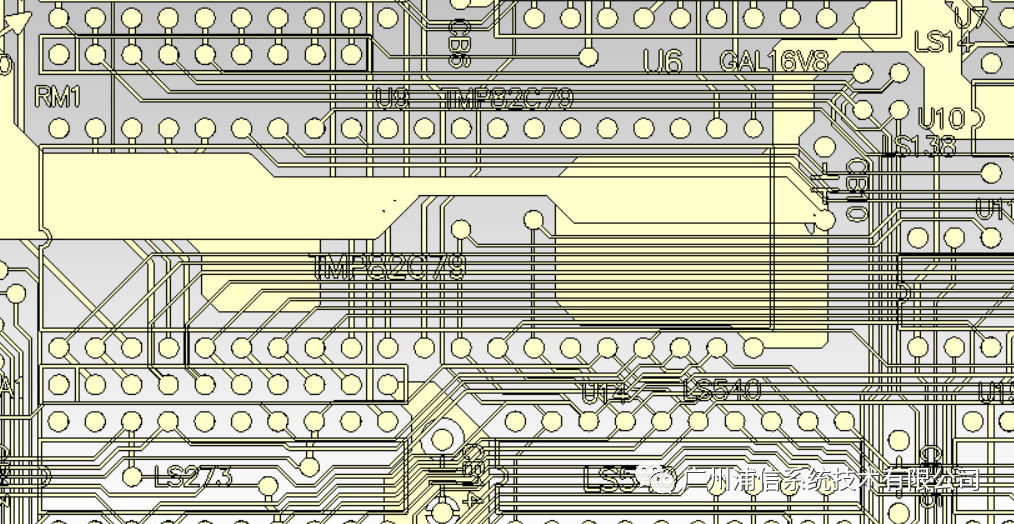

（2）在弹出来的窗口中导入各层Gerber文件、设置材料、厚度等内容，点击Import按钮将结构导入微波工作室。
