导出 RKNN 模型

下载 rknn_model_zoo

git clone ``git@gitcode.com``:qq_36813351/rknn_model_zoo.git

这个项目就是RKNN代码的Demo完全好使，一点问题都没有：

获取 Yolov5 ONNX模型文件

bash 复制代码

cd <rknn_model_zoo Path>/rknn_model_zoo/examples/yolov5/model
chmod a+x download_model.sh
./download_model.sh

执行 rknn_model_zoo/examples/yolov5/python 目录下的模型转换程序 convert.py，使用方法：

bash 复制代码

conda activate RKNN-Toolkit2
cd <rknn_model_zoo Path>/rknn_model_zoo/examples/yolov5/python
python3 convert.py ../model/yolov5s.onnx rv1106
# output model will be saved as ../model/yolov5.rknn

bash 复制代码

python3 convert.py <onnx_model> <TARGET_PLATFORM> <dtype(optional)> <output_rknn_path(optional)>

参数介绍：

<onnx_model>：ONNX 模型路径。
<TARGET_PLATFORM>：指定NPU平台名称。例如"rv1106"。
<quant_dtype> ：可选项，可以指定为i8或fp。i8表示进行量化，fp表示不量化，默认为i8。
<output_rknn_path>：可选项，用于指定 RKNN 模型的保存路径，默认保存在 ONNX 模型同一目录下，名称为 'yolov5.rknn'

python3 convert.py ../model/yolov5s.onnx rv1106

这个是错的，因为下载的模型叫：yolov5s_relu.onnx

python3 convert.py ../model/yolov5s_relu.onnx rv1106

编译和构建

成功将 ONNX 模型转换成 RKNN 模型后，现在对 rknn_model_zoo/examples/yolov5 目录下的例程进行交叉编译，编译例程前需要设置如下环境变量：

bash 复制代码

export GCC_COMPILER=<SDK目录>/tools/linux/toolchain/arm-rockchip830-linux-uclibcgnueabihf/bin/arm-rockchip830-linux-uclibcgnueabihf

执行 rknn_model_zoo 目录下的 build-linux.sh 脚本。该脚本将编译例程：

bash 复制代码

chmod +x ./build-linux.sh
./build-linux.sh -t rv1106 -a armv7l -d yolov5

bash 复制代码

(RKNN-Toolkit2) luckfox@luckfox:~/rknn_model_zoo$ ./build-linux.sh -t rv1106 -a armv7l -d yolov5

交叉编译完成后在 rknn_model_zoo 目录下会生成一个 install 目录，包含编译出来的程序和库文件。

bash 复制代码

(RKNN-Toolkit2) luckfox@luckfox:~/rknn_model_zoo/install/rv1106_linux_armv7l/rknn_yolov5_demo$ ls
lib  model  rknn_yolov5_demo

运行程序

先将整个 rknn_yolov5_demo 目录传输至开发板，然后执行下面指令运行程序：

bash 复制代码

cd /root/rknn_yolov5_demo/
./rknn_yolov5_demo model/yolov5.rknn model/bus.jpg

重点：rknn_yolov5_demo 是文件夹！！！！

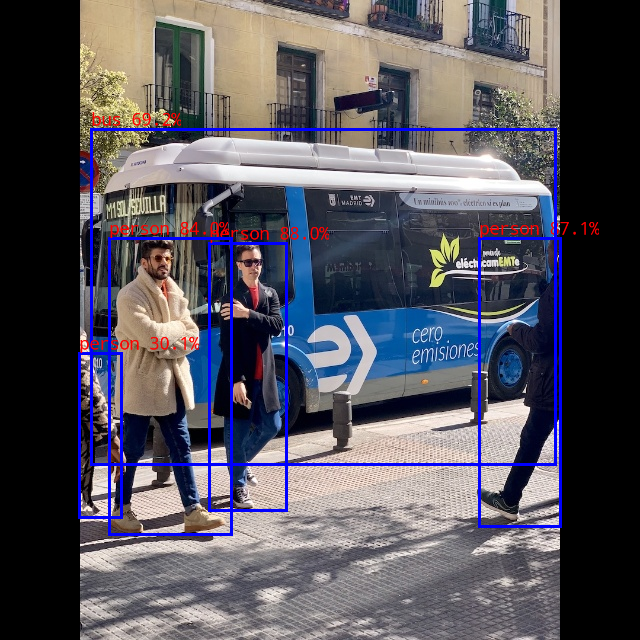

推理完成后生成图片 out.png

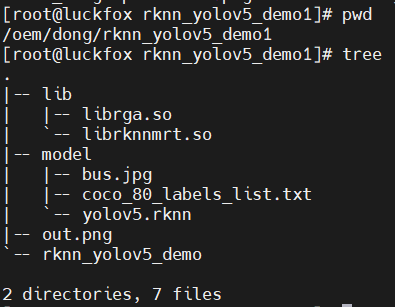

bash 复制代码

# ls
lib               model             out.png           rknn_yolov5_demo

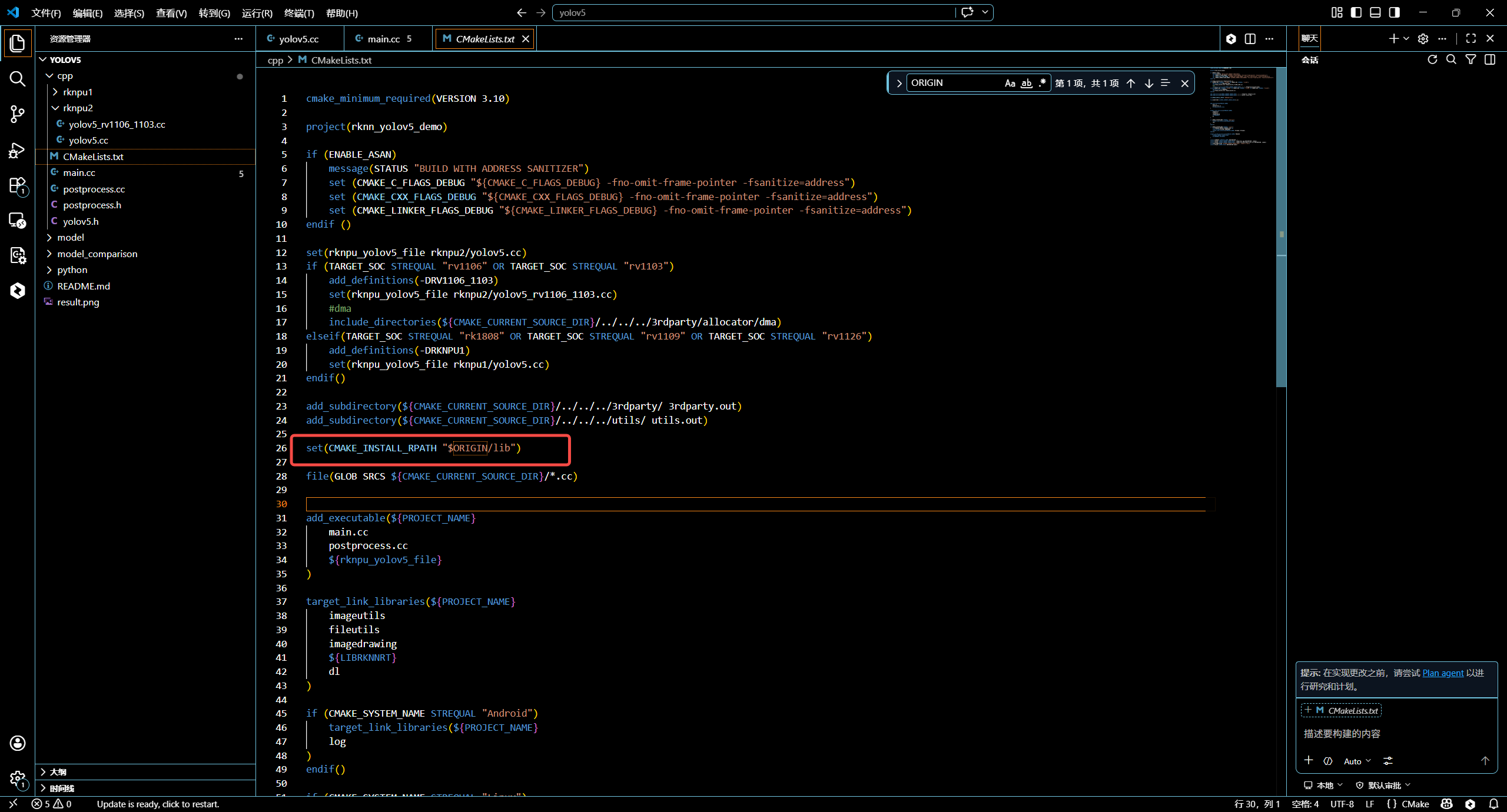

因为代码里把库的路径写死了！！！！！！！！

set(CMAKE_INSTALL_RPATH "$ORIGIN/lib")

是当前运行文件的./lib文件夹！
