网络原理（协议）

应用层

自定义数据组织格式：

1. 行文本

**2.xml(标签)：**比较原始，可读性好，冗余较多
复制代码
<request>
    <userId>1000</userId>
    <position>USA</position>
</request>
**3. json：**主流方式，可读性好，冗余一般
复制代码
{
    "userId":1000,
    "position":"USA"
}
**4. protobuf：使用二进制，**高性能场景下使用的方式，可读性差，冗余最小

现成的协议：

FTP：文件传输

SSH ：远程操作主机

telnet：网络调试工具

HTTP：协议

.....

DNS

DNS是一整套从域名映射到主机的系统 ，TCP/IP使用IP地址 来确定网络上的一台主机或一个程序 ，但是IP地址不方便记忆。于是人们就发明了域名，域名是一个字符串，并且使用Hosts 文件来记录域名和IP的映射关系。随着网络的发展，每天都有数以万计的网站建立，也有数以万计的网站消失，所以无法在本地实时维护Hosts 文件。于是就演化出了域名服务器，通过访问域名服务器来获取对应的IP地址。

DNS是应用层协议 ，底层使用UDP 进行解析，浏览器也会对DNS的结果进行缓存

传输层

UDP协议

协议端格式

长度属性：16bit位 ，表示UDP最大可以传输64KB内容

校验和： 使用CRC校验和 ，把数据包每个字节都当成一个整数相加，最后的结果就是校验和。如果校验和出错，直接舍弃

UDP特点

无连接： 知道对端的IP和端口号就可以直接进行传输，不需要建立连接（对端没有保存发送端的信息）

**不可靠：**没有确认机制，也没有重传机制，发送之后就不管看

面向数据报： 不能够灵活控制读写的次数和数量，发送一个100字节的报文 ，只能一次接收100字节，不能10字节接十次

基于UDP的应用层协议

NFS：网络文件系统

TFTP：简单文件传输协议

DHCP：动态主机配置协议

BOOTP：启动协议，用于无盘启动

DNS：域名解析协议

TCP协议

1. 32位序号/确认序号： 保证数据不丢失，不乱序，不重复

2. 首部长度： 标识该TCP报头有多少个32bit(四字节) ，所以TCP头部长度 最大值是 15*4=60字节

3. 6位标记位：

URG：紧急指针是否有效

ACK：确认号是否有效

PSH： 提示接收端应用程序立刻从TCP缓冲区把数据读走

SYN：请求建立连接 ，携带SYN标识的称为同步报文段

FIN： 通知对端，本端要释放连接 ，称为结束报文段

4. 16位校验和：发送端填充（包含头部和载荷），接收端校验不通过，则舍弃

5. 16位紧急指针： 标识哪部分数据是紧急数据，直接从某个指定的序号读取

确认应答机制（ACK）

保证数据不丢失，不乱序，不重复

为确保TCP字节流传输的顺序，避免后传先至的问题，TCP为载荷中每个字节的数据 都进行了编号，当接收方接收到数据之后，会知道这个数据的起始编号（32位序号SN） ，根据载荷长度 ，可以计算出下一个数据 的起始编号，在返回给发送方的TCP报头中的32位确认序号中，标记这个数据

如果1001编号的数据，比0编号的数据先到，read()也不会读数据，而是等0号数据到达，在"接收缓存区"排好序之后 ，在进行读操作

超时重传

如果发送方达到一定时间 ，还没有收到ACK ，那么发送方会认为发生了丢包，这时就会进行重传

发送方无法区分是数据丢失还是ACK丢失 ，都会触发重传操作。如果是因为ACK丢失造成了重传，那么"数据缓冲区"也会进行一次去重操作

通过确认应答和超时重传 保证了TCP的可靠传输

连接管理

这里的连接表示通信双方保存对方的信息

建立连接（三次握手）：

服务器启动，调用系统Listen api， 进入监听状态

1. 客户端调用connec t系统调用，发送SYN报文 （SYN=1 ，携带客户端初始序列号ISN(c) ），进入SYN_SENT状态

2. 服务器 收到客户端的SYN报文，返回SYN + ACK报文 (SYN=1，ACK=1，确认字号段=c+1 ，携带服务器初始序列号ISN(s) ），发送之后进入SYN_RCVD状态

3. 客户端收到SYN+ACK报文，发送ACK报文 （SYN=0，ACK=1，确认字号段=s+1），发送完变为ESTABLISHED 状态。服务器收到客户端的ACK，进入ESTABLISHED状态，全双工的TCP连接成功建立

ESTABLISHED：连接建立完毕，随时可以发送数据

目的： 为了确保网络连接正常 ，客户端与服务器的发送能力和接收能力均正常 ，以及协商数据

断开连接（四次挥手）

1. A给B发送FIN报文 ，表示准备断开连接 ，发送之后进入FIN_WAIT_1状态

2. B 收到FIN报文，向A返回ACK应答报文 ，进入CLOSE_WAIT状态

3. B 调用socket.close() 方法，向A发送FIN报文，进入LAST_ACK状态

4. A 收到FIN，向B发送ACK应答报文 ，B收到ACK应答报文后，关闭通信 。A经过TIME_WAIT状态后，也关闭通信

CLOSE_WAIT ：**等待应用层调用socket.close()**关闭连接的状态

TIME_WAIT： 等待时间为2*MSL（TCP报文最大生存时间）

1. 保证在两个传输方向上的尚未被接收到的或是迟到的报文都已消失（否则服务器立即重启，可能会接收到上个进程的数据）

2. 在理论上保证最后一个报文可靠到达 （假设最后一个ACK出现丢包，B会对重传FIN报文，此时A处于TIME_WAIT 状态，接收到FIN报文后可以重发ACK）

A发送FIN仅关闭了A -> B的通道 ，A仍可接收B的数据

B发送FIN才关闭B->A的通道

滑动窗口

对于每发送一次数据段，都要给一个ACK确认应答，收到ACK后才能传输下一个数据。这样虽然安全，但是性能比较差 。我们可以一次发送多条数据，这样可以大大提高性能。

窗口大小：无需确认应答而可以继续发送确认应答的最大值 ，上图的窗口大小就是4000字节

1. 发送前4个数据时，无需等待ACK，直接发送

收到第一个ACK后 ，继续发送第五段数据

操作系统会开辟发送缓冲区 来记录当前还有哪些数据没有应答 ，只有确认应答过的数据， 才能从缓冲区删掉

可能会出现的问题

1. 数据报已到达，ACK被丢了： 不用处理，因为可以通过后续的ACK进行确认

2. 数据报丢失： 接收端会一直发送ACK =1 的应答报文 ，来索取1~1000的数据报 。当收到1~1000的数据报，返回的就是4001。因为1001~4000的数据已经收到，并存放到接收缓冲区中

这种机制也称为快速重传

流量控制

接收端处理数据的速度是有限的，如果发送端发的数据太快，导致接收端的接收缓冲区被装满。这个时候再次发送，也没有任何意义。因此TCP支持根据接收端的处理能力 来动态决定发送端的发送速度 。这个机制就是流量控制

接收端可以将自己接收缓冲区剩余的空间大小 放入 TCP报头的窗口大小字段 。通过ACK来告知发送端

通过接收到的窗口大小字段，发送方就会动态调整发送速度 。当窗口大小字段为0 时，表示接收方接收缓冲区已满，发送方停止发送数据

之后，发送方每隔一段之间会发送一个窗口探测包 ，用来获取接收端此时的可用接收缓冲区大小

TCP首部40字节的选项中还包含了一个窗口扩大因子M ，所以实际窗口大小可以是 窗口字段的值<<M位 ，也就是乘以2^M

拥塞控制

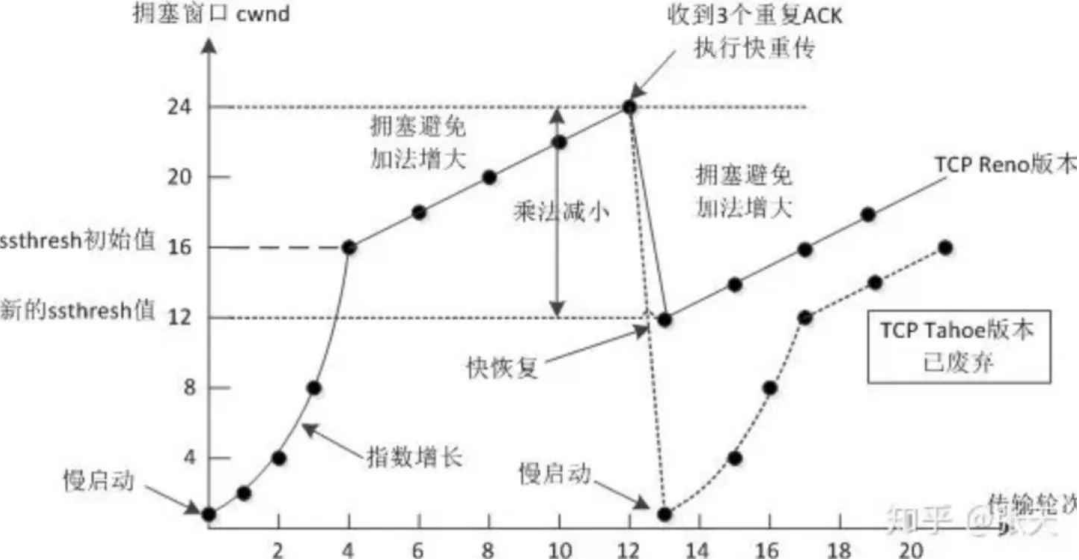

TCP引入慢启动机制：

先将窗口大小设置为1 ，然后窗口大小再指数级增长

增长到ssthresh初始值 ，再成倍数增长 ，直到出现丢包

出现丢包后，将窗口大小设置为一个新的ssthresh值 ，然后继续成倍数增长

少量的丢包，只是触发超时重传，大量丢包才认为是网络堵塞

流量窗口和拥塞控制 都是TCP协议想尽可能快的把数据传输给对方，两者取小值

延迟应答

接收方通过延时返回ACK应答 ，利用这段时间消耗接收缓冲区中的数据 ，最终只返回最后一次的ACK报文。这样窗口越大 ，网络吞吐量就越大，传输效率就越高

**数量限制：**每隔N个包就应答一次

**时间限制：**超过最大延迟时间就应答一次

捎带应答

在延迟应答的基础上，可以将ACK和响应一同返回。

面向字节流

创建一个TCP的socket，同时在内核里会创建一个发送缓冲区和接收缓冲区 。调用write时，数据会先写入到发送缓冲区 中。接收数据也是从接收缓冲区中拿数据。

TCP的一个连接，既有发送缓冲区 ，又有接收缓冲区 。既可以读数据 ，又可以写数据 ，这个概念称为全双工

粘包问题

粘包问题的包是应用层的数据包 ，在TCP的协议头中，没有报文长度标识。站在传输层角度，TCP是一个一个报文过来的，按照序号排好序放在缓冲区里。占在应用层角度，看到的只是连续的字节数据 。不知道从哪开始，从哪结束

对于定长的包 ，保证每次都按固定大小读取

对于变长的包 ，可以在包头位置约定一个包总长度的字段 ，或者可以在包和包之间使用明确的分隔符

异常情况

进程终止：

进程终止/机器重启： 释放文件描述符表，仍然可以正常发送FIN，和正常关闭没有区别

机器掉电：

接收方突然掉电：发送方 接收不到ACK，首先会触发超时重传 。超时重传达到一定次数，就会触发**"重置TCP连接"** ，发送方发送复位报文 。如果复位报文还是没有ACK，那么发送方只好单方面释放连接

发送发突然掉电： 接收方不清楚发送方是掉电了，还是暂时没有数据发送。等到一定时间，接收方会发送一个**"心跳包"（周期性发送）** ，不携带业务数据，只是为了触发ACK。如果没有ACK响应，接收方就会释放连接

网络层

地址管理： 使用IP地址这样的概念，标识网络上某个设备的位置

路由选择： 在两个通信节点之间，规划出一个合理的路径

IP协议

主机： 配有IP地址 ，但是不进行路由控制设备

路由器： 即配有IP地址 ，又能进行路由控制

节点：主机和路由器的总称

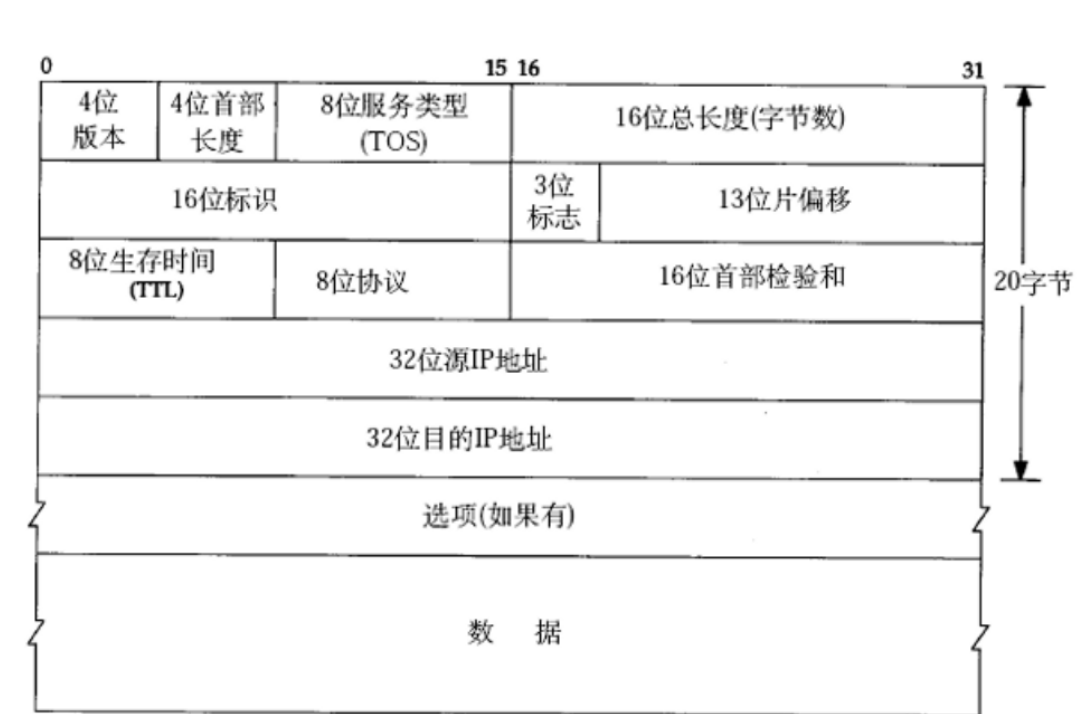

协议头格式

1. 四位版本号： 指定IP协议的版本，对于IPv4就是4

2**. 4位头部长度：** 标识该报头有多少个32bit(四字节) ，所以头部长度最大值是15*4=60字节

3. 8位服务类型： 三位优先权字段（已弃用）4位TOS字段，和1位保留字段（必须置为0），4. 4位TOS分别表示：最小延迟，最大吞吐量，最高可靠性，最小成本。这四种相互冲突，因此只能选择一个。

5. 16位总长度： IP数据报整体占用多少字节

6. 16位标识ID：

拆包： 把拆出来的包设置为相同的ID

组包： 把相同标识的数据包组合到一起

13位分片偏移：

表示当前分片在原报文中处在哪个位置，实际偏移的字节数是这个值*8得到的

3位标志字段：

第一位保留位，第二位 设为1表示不分片 ，如果分片的话，第三位 置为1，其余两位置为0

7. 8位生存空间： 一个IP数据报，能够在网络上传输的最大时间 ，单位是次数。IP数据报每次经过一个路由器转发一次，TTL-1，TTL减为0还无法到达，则会被丢弃。

8. 8位协议： 表示上层协议的类型

9. 16位头部校验和： 使用CRC进行校验，来鉴别头部是否损坏

地址管理

网段划分

将一个IP地址分为两个部分，网络号+主机号

网络号： 保证相互连接 的两个网段 内具有不同的标识

主机号： 同一网段内 ，主机之间 具有相同的网络号，不同的主机号

不同子网就是将网络号相同的主机放到一起

DHCP技术： 自动给子网内新增的主机节点分配IP地址

网段划分方式：CIDR

引入一个额外的子网掩码（32位正整数） 来区分网络号和主机号

子网掩码前几位都是1 ，最后几位都是0 ，将IP与子网掩码进行按位与操作 ，得到的结果就是网络号。

家用网络前24 位为网络号 ，后8位为主机号 ，子网掩码就为255.255.255.0

也可使用IP/N 来简洁表示IP地址和子网掩码 198.168.0.1/24

私有IP和公网IP

如果一个组织内部组建局域网，IP地址只用于局域网内通信，而不直接连到Internet上。局域网内的所有设备使用同一个公网IP ，互相之间使用不同的私有IP

私有IP格式：
10.*

172.16.到172.31.

192.168.*

包含在这个范围内的都称之为私有IP，其余称之为公网IP

路由器

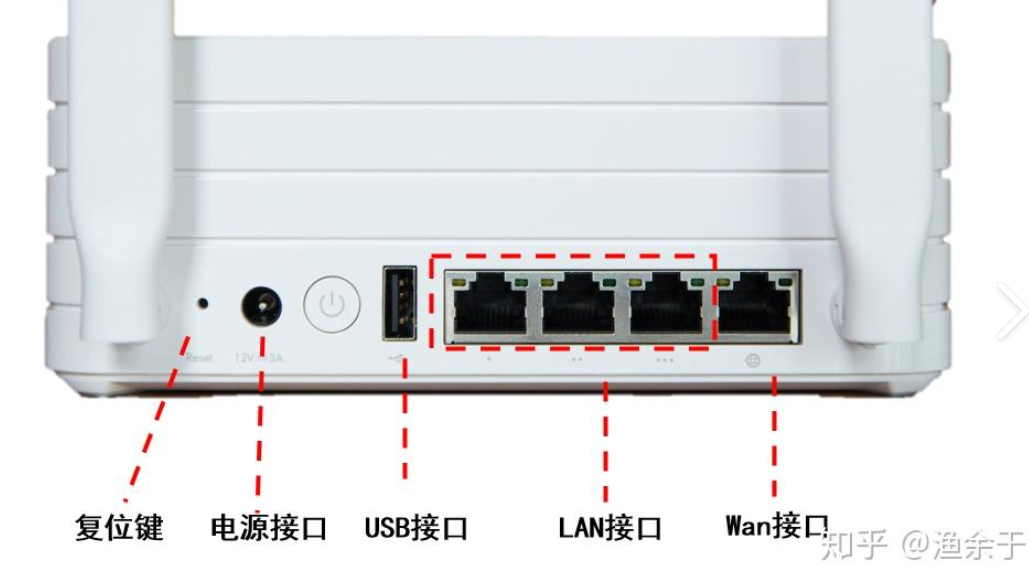

一个路由器有两个IP地址 ，一个是WAN口IP ，另一个是LAN口IP（子网IP）

通过LAN口连接的设备，都属于在同一子网中。

每一个家用路由器，又作为运营商路由器子网 中的一个节点，这样的运营商路由器可能会有很多层级，最外层的运营商路由器的WAN口就是一个公网IP

特殊IP地址

主机号全部为0 ：网段，代表整个局域网

主机号全部为1 ：广播地址 ，给同一子网中所有的主机 都发送数据包，必须通过UDP进行传输，TCP不支持广播

127.* ：用于本机环回测试 ，通常为127.0.0.1

IP地址的数量限制

IP地址是一个四字节 的正整数 ，最大只能表示43亿左右个IP地址。

**1. 动态分配IP地址：**只给接入网络的设备分配IP地址，同一个MAC地址的设备，每次上网得到的IP地址不一定是相同的

2. NAT技术： 全称是网络地址转换技术

**1.**同一局域网下，设备A访问设备B，IP本身不重复，NAT不起作用

**2.**公网设备A访问公网设备B，IP本身不重复，NAT不起作用

不同局域网的设备A访问设备B，NAT不允许

**4.**公网设备A访问局域网设备B，NAT不允许

**5.**局域网设备A，访问公网设备B，NAT起作用：

局域网设备访问公网设备，触发网络地址映射 ，将局域网IP映射为路由器的公网IP ，通过这个公网IP对公网设备进行访问。如果局域网内，两个私有IP不同端口号不同 的设备访问同一个公网IP，经过网络地址映射，得到的公网IP相同，相互之间使用端口号 区分。对于局域网内两个私有IP不同，端口号相同的设备，则通过网络端口映射，映射为不同的端口。

通常来说，家里的局域网IP会先转换为路由器的WAN口IP ，通过这个WAN口IP 访问运营商服务器 ，逐层替换 ，最后变为公网IP

**3. IPv6（终极方案）：**IPv6使用16字节128位的整数来表示IP地址，完全够用

路由管理

简单来说就是问路的过程，路由器通过维护路由表 来进行数据包的转发。当收到数据包时，路由器会提取目的IP地址 ，并于路由表中的网段进行最长匹配 。如果匹配成功，则转发给对应的 下一跳。如果所有的网段都不匹配，则按照默认路由转发 （默认网关，也就是上一级路由器）。

数据链路层

以太网不是一种具体的网络而是一种技术标准 ，既包含数据链路层 ，又包含物理层 。但凡是使用网线上网的设备，走的都是以太网协议

MAC地址 （网卡的硬件地址）：长度是48位，每个网卡都有一个唯一的MAC地址，是网卡出厂时确定的

IP与MAC的区别：

IP：描述路途总体的起点和终点

MAC：路途上每个区间的起点和终点，每经过一个节点，MAC地址都会改变

通过不同类型来区分载荷的格式，
