电池制造工艺虚拟调试新趋势：基于MapleSim的卷绕仿真技术解析
在动力电池迈向TWh时代与固态电池产业化的关键节点，制造工艺的精度与一致性已成为决定性的瓶颈。传统的物理测试与调试方法，在面对叠片对齐精度、卷绕张力控制、固-固界面接触质量等极限要求时，日益暴露出成本高、周期长、数据不全的短板。
在此背景下，基于高精度物理模型的虚拟调试与数字孪生技术，正成为领先电池制造商及设备商攻克量产难题、加速研发迭代的核心工具。它允许工程师在虚拟环境中，对包括辊筒动力学、材料摩擦、控制逻辑在内的全系统进行"假设分析"和优化，从而将大量试错成本前移。
一、 虚拟调试如何解决电池产线的核心痛点？
-
张力控制与稳定性：在卷绕/叠片过程中，极片与隔膜（或固态电解质膜）的张力波动会直接导致打滑、错位、褶皱。虚拟仿真可以精确模拟从放卷到收卷的全路径张力，分析辊子偏心、轴承损耗、系统共振对张力的影响，并提前优化PID或更高级控制算法。
-
工艺窗口探索与鲁棒性设计：面对不同批次材料的摩擦系数差异、设备磨损带来的参数漂移，虚拟模型可以快速测试数百种工况组合，找到既能保证质量又具备生产稳健性的最优工艺参数。
-
复杂故障的根因诊断：生产中的"疑难杂症"（如周期性条纹、对齐突然失效）往往是机械、电气、材料多领域耦合的结果。虚拟调试可以复现故障，隔离变量，精准定位问题根源是机械振动、控制延迟还是材料特性变化。
二、 MapleSim卷料处理库：一个专注于"柔性材料传输"的系统级工具

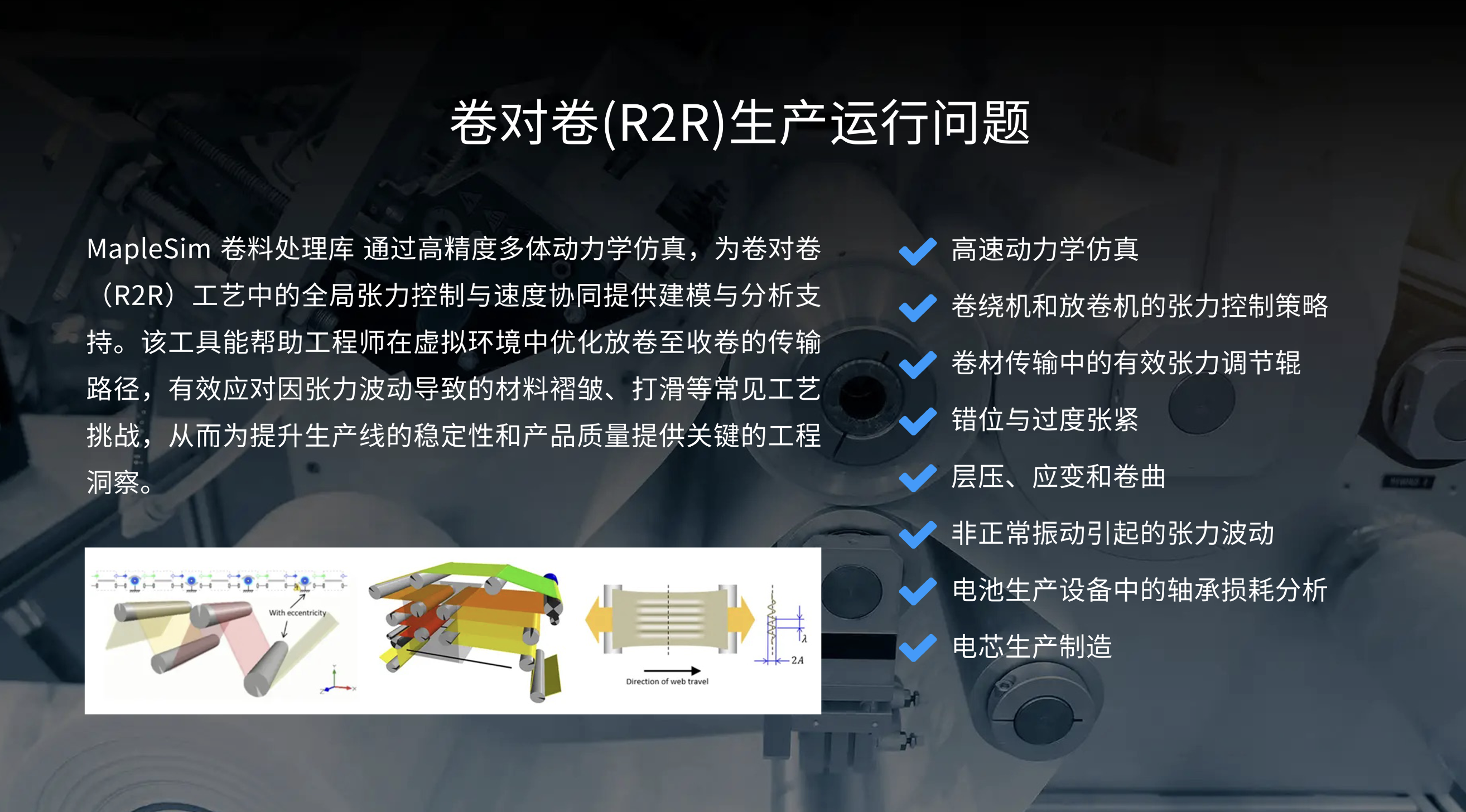

在众多仿真软件中，MapleSim的 "卷料处理库" 因其对卷对卷（R2R）工艺的深度聚焦而受到关注。它并非通用有限元软件，而是一个包含驱动辊、浮动辊、张力传感器、纠偏机构等20多种工业级组件的专业库，能够快速搭建产线级模型。
其核心价值在于基于物理的建模：
-
精确的摩擦模型：基于Capstan方程模拟材料与辊面的粘滑行为。
-
多体动力学：考虑辊筒惯量、轴承摩擦、结构柔性。
-
控制系统协同：模型可通过FMI标准与主流PLC进行硬件在环测试，实现控制策略的虚拟验证。
三、 一场值得关注的在线研讨会
对于希望深入了解该系统如何具体应用于电池产线虚拟调试的工程师，近期将有一场相关的在线技术研讨会。该研讨会将系统对比虚拟测试与物理测试的优劣，并深入解析以下应用场景：
-
高速卷绕的张力控制策略优化。
-
由错位、偏心引起的张力波动分析。
-
层压与卷曲过程的虚拟调试实例。
-
设备轴承损耗的建模与预测性维护分析。
研讨会主题：从物理测试到虚拟测试：用MapleSim卷绕和卷材加工仿真库加速电池产线优化
会议时间：4月22日 15:00
参与方式 ：腾讯会议 # 879-296-256
四、 总结
虚拟调试不是要取代物理测试，而是通过"仿真驱动设计"的理念，大幅减少物理试错的次数与范围。对于电池这种工艺高度敏感、迭代速度飞快的行业，构建产线的数字孪生体，已成为提升良率、缩短交付周期、降低研发风险的必然选择。
