11. TCN BPDU：揭秘 STP 拓扑变更的通知与收敛机制

一、TCN BPDU介绍

在 STP 网络稳定运行时，根桥会周期性发送 配置 BPDU（Configuration BPDU） ，用于维持整个生成树拓扑的稳定性。然而，当网络中出现链路故障、端口 UP/DOWN 等拓扑变更事件 时，仅靠常规的 Hello 机制无法快速清除旧的转发表项。此时，设备必须启动一套特殊的通知与确认机制，通知全网快速刷新 MAC 地址表，以防止临时环路并加速收敛。

在 IEEE 802.1D 标准中，这一过程严格依赖以下三种 BPDU 的协同工作，当然所有 STP 协议报文（配置 BPDU、TCN BPDU 等）都使用组播地址 01:80:c2:00:00:00 发送，没有单播目的地址，不存在点对点定向发送。

拓扑改变通知 BPDU（TCN BPDU），Topology Change Notification BPDU。

报文类型 ：类型 0x80，是独立的 BPDU 格式，不是配置 BPDU。
由非根交换机 产生，仅从设备的根端口 发送，目的是往根方向传播拓扑变更。
设备会每隔一个 Hello Time重复发送 TCN BPDU，直到收到上游设备回复TCA BPDU。

拓扑改变确认配置 BPDU（TCA BPDU），Topology Change Acknowledgment Configuration BPDU。

属于配置 BPDU ，类型 0x00；在 Flags 字段中，TCA 位被置为 1（第 7 位）。
上游设备在收到 TCN BPDU 后，从对应的指定端口 回复，确认已收到拓扑变更通知 。同时从设备的根端口 发送TCN，目的是往根方向传播拓扑变更。
收到 TCN 后立即发送一次即可，无需周期发送。

拓扑改变配置 BPDU（TC BPDU），Topology Change Configuration BPDU。

属于配置 BPDU ，类型 0x00；在 Flags 字段中，TC (Topology Change) 位被置为 1（第 0 位）。
非根桥 在向上游转发 TCN（tcWhile > 0）时，它从指定端口 向下游发出的所有配置 BPDU，必须将 TC 位置 1，用于提前通知下游刷新 MAC 地址表，不用等待根桥通告。
根桥收到 TCN 后，会全网泛洪将 TC 位置 1的配置 BPDU，确保整网所有设备都感知到拓扑变更。
发送周期为 Hello Time（2 秒）。

二、TCN报文

1. 变更通知：TCN BPDU

非根交换机感知到拓扑变化，从根端口向上游发送 TCN，报文非常简单，不携带任何拓扑参数，仅仅有一个 BPDU 类型字段，用于告知上游拓扑发生了变更。

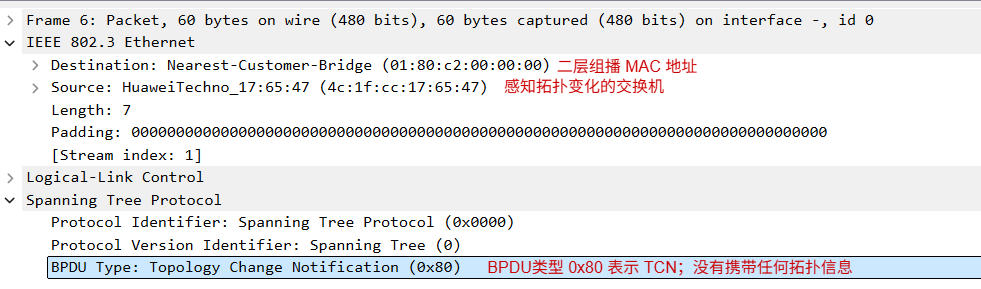

从物理层面看是组播，"向上游发送" 是逻辑拓扑方向：TCN 从根端口发出，只能被上游交换机接收，实现逐级上报。例如：交换机 4c:1f:cc:17:65:47 感知拓扑变更，发送 TCN BPDU。

2. 变更回复：非根 TCA BPDU

上游交换机收到 TCN 后会进行确认回复，这个确认报文本质就是配置 BPDU，只是对 Flag 标志位做了特殊标记。

由于所有 BPDU 都使用组播地址 01:80:c2:00:00:00 传播，没有单独的单播应答，因此上游设备在回复 TCA 时，会同时将 TC 与 TCA 置位：

TCA=1：用于确认收到下游的 TCN；
TC=1：用于直接通知下游刷新 MAC 地址表，不必等待根桥通告。

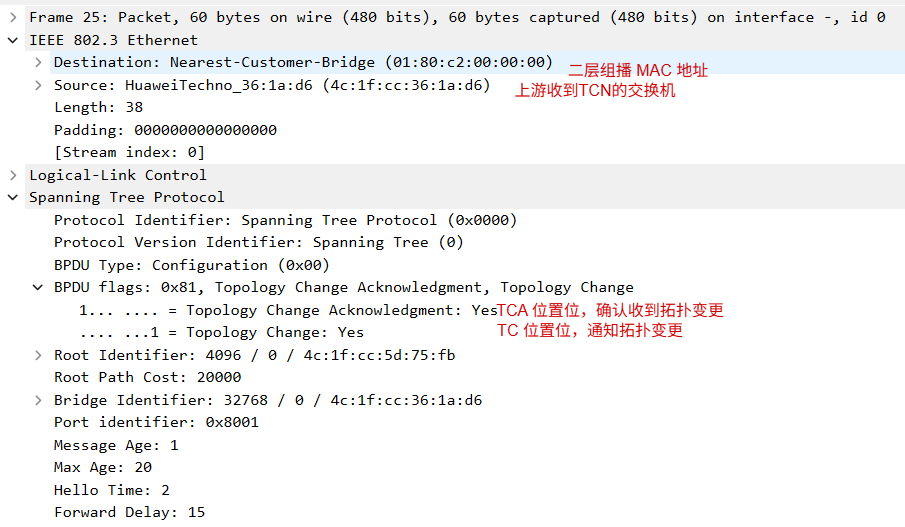

802.1D 标准规定：只要设备正在向上转发 TCN（tcWhile>0），下发的配置 BPDU 必须置 TC=1。发生拓扑变更的交换机 4c:1f:cc:17:65:47，会收到其上游设备 4c:1f:cc:36:1a:d6 发出的TC=1、TCA=1的配置 BPDU。

3. 变更传播：非根 TC BPDU

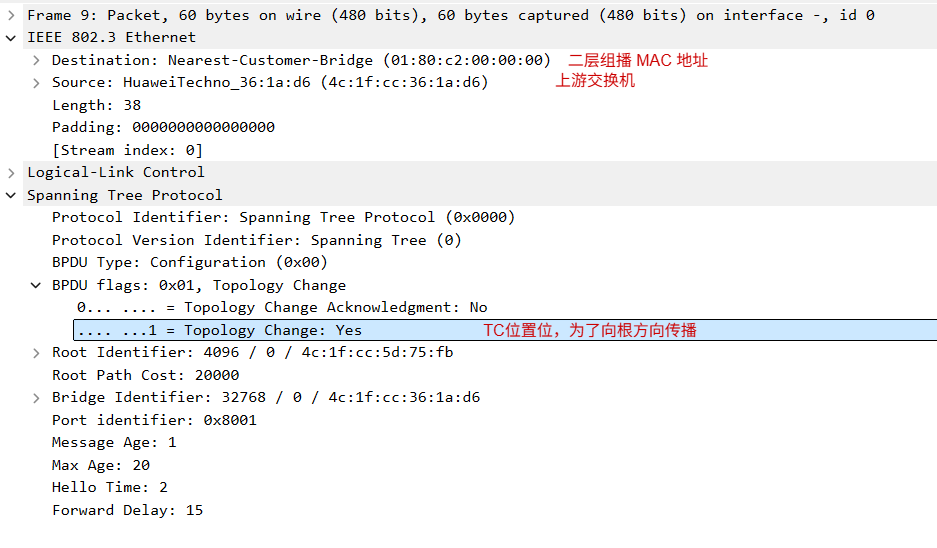

与此同时，上游交换机 4c:1f:cc:36:1a:d6 还会周期性发送仅 TC=1、TCA=0 的组播配置 BPDU，持续通知下游刷新 MAC 地址表。该报文由中间交换机自身发出，并非根桥下发。只要本机还在向上游转发 TCN，就会一直置 TC=1。

4. 变更通知传播：非根转发TCN BPDU

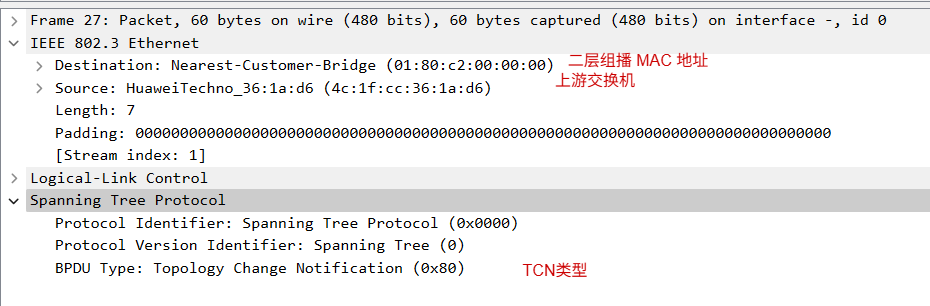

同时，上游交换机 4c:1f:cc:36:1a:d6 会从自己的根端口，重新生成并发送新的 TCN BPDU，继续向上接力上报，保证变更消息最终能到达根桥。

TC 位只能向下通知，无法替代 TCN 向根桥上报，因此必须单独转发 TCN。

5. 变更确认：根桥TCA BPDU

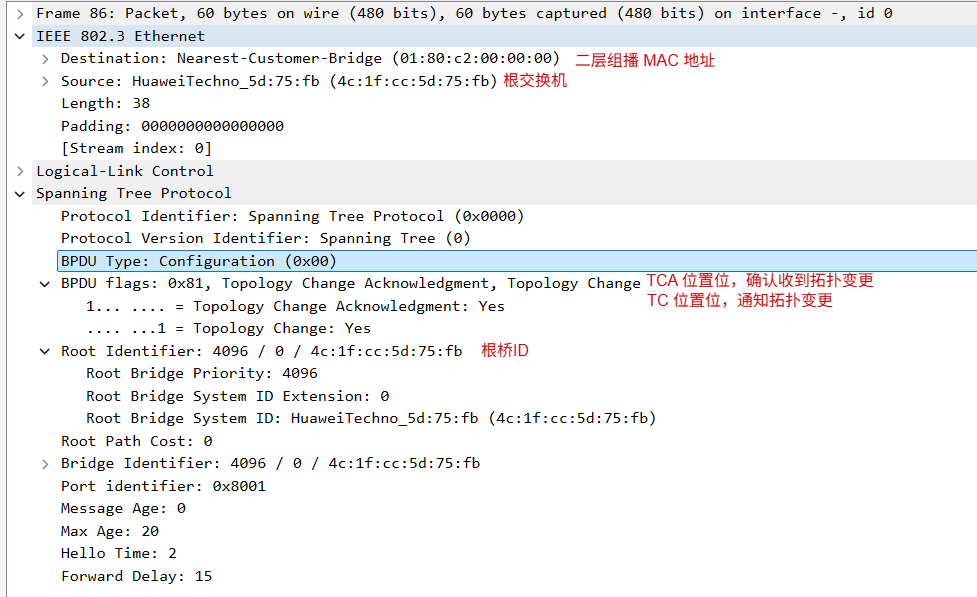

根桥 4c:1f:cc:5d:75:fb 收到 TCN 后回复一个TC=1 且 TCA=1的配置 BPDU，一边确认 TCN一边开始通告拓扑变更。

6.变更泛洪：根桥TC BPDU

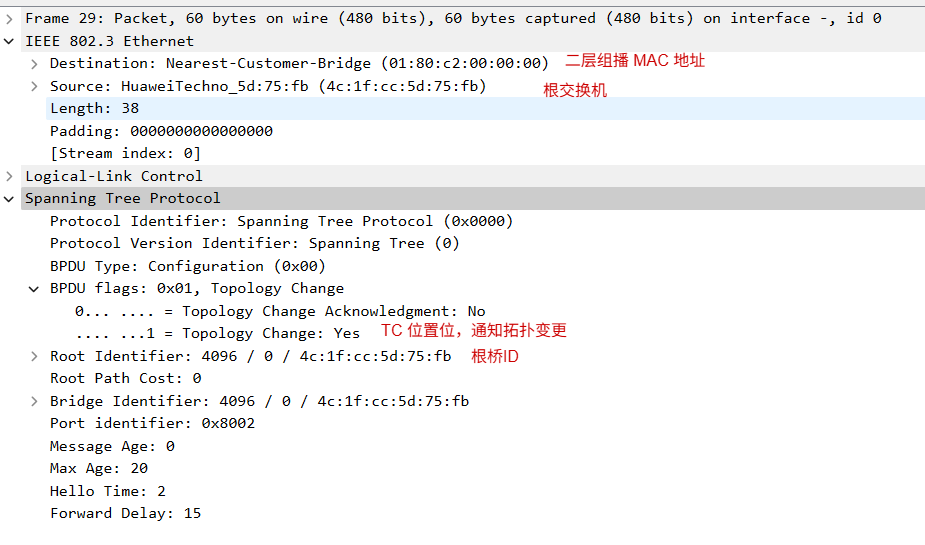

首次应答完成后，根桥按照 Hello Time 周期，持续发送仅 TC=1、TCA=0的组播配置 BPDU，全网泛洪拓扑变更信息，让所有设备刷新 MAC 地址表，直到收敛完成。

7.总结

TCN：只向上，负责把变更报到根桥，报文：类型0x80，独立BPDU 格式，不携带任何拓扑参数。。
TCA：向下应答，确认收到 TCN，报文：类型0x00，配置 BPDU，置位TCA。
TC：向下通知，刷新 MAC；中间交换机、根桥都可以发送，报文：类型0x00，配置 BPDU，置位TC。
全部 BPDU 都是组播，方向由端口角色决定，不由目的 MAC 决定。

三、拓扑变更与收敛

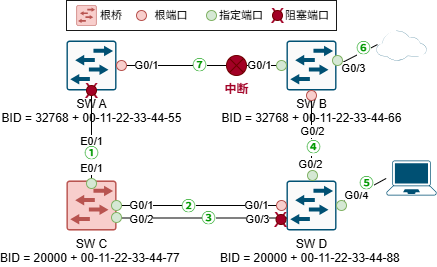

根桥 SW C，SW A ↔ SW B 的 G0/1 链路中断，SW A 和 SW B 感知到这条链路断开。

1.感知变更，发起 TCN

SW A、SW B 感知到 G0/1 链路断开，触发拓扑变更。各自从根端口 （SW A：E0/1；SW B：G0/2）发送TCN BPDU，向上游逐级上报。以 Hello Time 周期重复发送，直到收到 TCA 确认。

2.接力上报，提前通知

SW D 收到 SW B 的 TCN：

从对应的指定端口 （G0/2）回复 TC=1,TCA=1 的配置 BPDU，TCA=1：确认收到下游 TCN；TC=1：提前通知下游刷新 MAC，无需等待根桥。
同时从根端口 （G0/1）重新生成 新的 TCN BPDU，继续向根桥 SW C 上报。
后续周期性向下游（SW B）发送 仅 TC=1 的配置 BPDU（TCA=0），提前通知刷新 MAC 表。

SW C 收到 SW D 的 TCN：

根桥无需再向上上报，从指定端口（G0/2）回复 TC=1,TCA=1 的配置 BPDU 确认。
同时启动 全网 TC 泛洪（TC=1,TCA=0）。

3.泛洪 TC，全网刷新

根桥 SW C 开始向所有指定端口（G0/1、G0/2）周期性发送 TC=1, TCA=0 的配置 BPDU，持续时间Max Age + Forward Delay = 20 + 15 = 35秒：

所有收到 TC 报文的交换机，将 MAC 地址表老化时间缩短为 Forward Delay（默认 15 秒），加速清理失效条目。
中间交换机继续从指定端口转发 TC 报文，确保全网覆盖。

4.重新计算，完成收敛

链路中断后，STP 会重新计算无环拓扑：

SW A ：原 G0/1 是根端口 （指向根桥 SW C），现在链路断开，该端口失效。重新计算后，E0/1 端口从阻塞状态转为根端口，成为新的最优路径到根桥 SW C。

SW B ：原 G0/1 是指定端口（负责向下游网段转发），链路断开后失效。根端口 G0/2 保持不变，仍为最优路径到根桥 SW C。

全网收敛完成：

所有交换机完成 MAC 表刷新，新的无环拓扑稳定。
根桥 SW C 在 Forward Delay + Max Age 后停止发送 TC 报文。

5.全网收敛时间

根桥发送 TC 报文的时间（TC 泛洪时长）Max Age + Forward Delay，默认 20 + 15 = 35 秒；
全网最长收敛时间 ：网络中最远的设备，可能 35 秒末才收到 TC ，之后还需要 Forward Delay 时间完成 MAC 老化，TC 泛洪时长 + Forward Delay， 20 + 15 + 15 = 50 秒；
全网最短收敛时间 ：如果拓扑变化直接发生在根桥直连设备 ，TCN 立刻到达根桥，下游设备立刻收到 TC，经过 1 个 Forward Delay 完成 MAC 刷新，最短收敛时间 ≈ Forward Delay = 15 秒。

6.核心总结

变更触发：端口进入 / 离开 Forwarding 状态（如链路断开）。
上报路径：非根桥 → 上游 → 根桥（通过 TCN BPDU 接力）。
通知路径：根桥 → 全网（通过 TC 标志位的配置 BPDU 泛洪），泛洪 Max Age + Forward Delay 时长。
收敛结果：收到 TC 的交换机将MAC表老化时长缩短为 Forward Delay，全网 MAC 表快速刷新，新的无环拓扑建立。
