12.RSTP：端口角色精简与 PA 机制实现快速收敛

一、RSTP介绍

我们看到了经典 STP (802.1D) 为了维持无环拓扑所付出的代价：繁琐的 TCN/TCA 握手机制和漫长的计时器等待。在网络故障发生时，30~50 秒的收敛时间在现代业务面前几乎是不可接受的。

RSTP（Rapid Spanning Tree Protocol，802.1w） 正是为解决这一问题定义的标准。它并非对传统 STP 的简单优化，而是从协议机制、BPDU 格式、端口角色与状态、收敛逻辑上的全面重构。

1. STP（802.1D）的不足

STP 的核心痛点在于被动等待 与粗放管理：

收敛完全被动，高度依赖定时器。所有端口从阻塞到转发，必须经过固定时长的 Listening、Learning 状态，整体收敛时间长达 30~50 秒，无法满足实时业务需求。
BPDU 发送机制僵化 。只有根桥能主动发送配置 BPDU，非根桥只能被动中继，无法主动发送 BPDU，故障感知慢、响应滞后。
端口状态与角色划分粗糙。STP 有 5 种端口状态但端口角色只有三种，但 Blocking、Listening、Learning 都不转发流量，意义重复，管理不精细。
次等 BPDU 处理效率低。收到更差的 BPDU 时不主动回应，只能等待超时刷新，进一步拖慢收敛。
无快速收敛机制，缺少安全保护。缺乏 BPDU 保护、根保护、环路保护等功能，网络易震荡、不安全。

2. RSTP 的优化

（1）重构端口角色与状态

角色优化：将 STP 的 3 种端口角色扩展为 5 种。

新增 Alternate Port（根端口备份） ，接收来自其他交换机 的更优 BPDU，成为根端口的备用端口 ，当根端口失效，Alternate 可以立即切换为新根端口，是实现故障快速切换的关键角色。
新增Backup Port（指定端口备份） ，接收来自本机发出的 BPDU，成为指定端口的本地备份，当本网段指定端口失效，Backup 立即升级为指定端口。
新增 Edge Port（边缘端口 ），直接连接 PC、服务器等终端设备 ，端口 UP 后直接进入转发 ，不参与生成树计算、不触发拓扑变更，实现即插即用。
保留 Root Port（根端口）、Designated Port（指定端口）。

状态优化 ：将 STP 的 5 种端口状态（Listening、Learning、Blocking、Forwarding、Disabled），精简为 3 种 ------Discarding（丢弃）、Learning（学习）、Forwarding（转发），将原有的 Blocking、Listening、Disabled 统一合并为 Discarding，消除冗余状态带来的延迟。
核心改进：实现端口角色与状态解耦.

在 STP 中，只能通过端口状态（Blocking / Listening）间接推测端口角色。
RSTP 实现了角色与状态完全解耦 ：端口角色 决定端口的 "身份与作用"（根端口、备份、替代等）；端口状态决定端口当前 "能否转发、能否学习 MAC"。

STP 的 Blocking 端口是"盲目"的，故障后需要问根桥"我现在该干嘛？"；

RSTP 的 Alternate/Backup 端口 是"清醒"的，它们早就知道"如果老大挂了，我就是老大"。这种本地决策机制消除了向根桥汇报的延迟。

（2）改进 BPDU 处理机制

发送机制 革新：打破 STP "仅根桥主动发送 BPDU " 的限制，所有交换机（无论是否为根桥），均按 Hello Time（默认 2s）主动发送 BPDU，形成分布式实时心跳，摆脱对根桥的依赖。
超时机制 优化：不再依赖 STP 漫长的 Max Age（20s），采用 "超时时间 = Hello Time×3×Timer Factor"（默认约 6s），只要连续 3 个 Hello 周期（约 6s）收不到邻居的 BPDU，设备就会立即判定邻居失效或链路中断，大幅缩短故障感知时间。
次等 BPDU 快速处理：

运行 STP的设备收到优先级低于自身存储的 BPDU（即次等 BPDU）时，只会直接忽略必须等待 Max Age 超时后，才能刷新自身存储的 BPDU 信息。
RSTP 设备收到优先级低于自身的次等 BPDU 时，会立即执行两个动作：① 直接丢弃该劣等 BPDU，不做任何无效处理；② 立刻将自己本地存储的、更优的 BPDU 回发给对端设备。
RSTP 对端设备收到更优 BPDU 后，会立即更新自身的拓扑信息和端口角色，整个过程不依赖任何定时器，实现拓扑的瞬时同步，大幅加快收敛速度。

BPDU 报文中新增字段，明确携带端口角色、状态等关键信息，设备收到 BPDU 后，可直接获取对端端口的身份和作用，无需通过状态推导，进一步提升拓扑判断和收敛效率。

（3）引入快速收敛机制

P/A（Proposal/Agreement）握手机制：新链路启用时，通过双向握手确认无环，跳过 STP 的 30 秒（Listening 15s + Learning 15s）。
快速切换机制：Alternate、Backup两种备份端口角色。

Alternate 端口（根端口备份）：根端口失效时，无需等待和上报根桥，立即切换为新的根端口，快速承接根端口功能；
Backup 端口（指定端口备份）：本网段指定端口失效时，立即升级为指定端口，不影响全网拓扑。

边缘端口机制：

直接连接终端（PC / 服务器）的端口，不参与 STP 计算，直接进入 Forwarding 状态，即插即用，不触发拓扑变更，提升终端接入效率。
边缘端口若意外收到 BPDU，会自动丧失边缘端口特性，转为普通端口参与 STP 计算，保障网络无环。

（4）优化拓扑变更机制

去中心化处理。

废除 STP 中依赖根桥、流程繁琐的 TCN/TCA 握手机制，不再使用 TCN、TCA 这类专用报文；
由 "根桥集中控制" 改为去中心化处理 ：任何一台交换机一旦检测到拓扑变化，都可以直接发起拓扑变更（TC）通知；
采用双向并行泛洪 方式，从本机所有指定端口和根端口 向外发送带有 TC 标志的 RST BPDU；
其他设备收到 TC 标志的 BPDU 后，无需等待根桥指令，直接继续泛洪并同步更新拓扑，大幅提升变更传播速度。

MAC 表处理优化 ：收到 TC 标志 BPDU 后，立即清除动态 MAC 表项，替代 STP 缩短老化时间为 Forward Delay （15 s）的方式，加快流量转发恢复。

（5）增加安全保护机制

新增 4 种核心安全保护功能，解决 STP 无安全保护、易震荡的缺陷：

BPDU 保护：防止边缘端口意外收到 BPDU，避免终端端口被误阻塞；
根保护：防止非法设备抢占根桥位置，保障拓扑稳定；
环路保护：避免因 BPDU 丢失导致端口误转发，产生环路；
TC 泛洪保护：抑制频繁 TC 报文引发的 MAC 表频繁刷新，避免网络震荡。

二、RSTP报文格式

RSTP与STP报文的区别：

Protocol Version Identifier：协议版本。

STP为 0 ；
RSTP为 2 ；

BPDU Type：BPDU类型。

STP 使用 0x00 表示配置BPDU，0x80 表示 TCN BPDU；
RSTP 使用 0x02 表示 RST BPDU（Rapid Spanning-Tree BPDU）。

Flags：标记。

位 6 表示 Agreement，
位 5 表示 Forwarding，
位 4 表示 Learning，
位 3 和 2 表示端口角色：00：未知，01：根端口，10：Alternate / Backup，11：指定端口，
位 1 表示 Proposal.
STP使用了位 7 表示 TCA，位 0 表示 TC；
RSTP把保留的中间6位使用起来了。

三、P/A 机制：基于同步确认的快速收敛逻辑

1. 核心说明

P/A（Proposal/Agreement）是 802.1w 用于跳过 Forward Delay、实现端口快速转发的机制。

Proposal（P）：指定端口向下游提议：我是该链路的指定端口，请求快速转发。
Agreement（A） ：设备完成本地同步后发出的确认：本机已无环，可安全快转。由于 A 是对本地无环状态 的宣告，因此上游、下游设备都可以发送 A=1，并非只有某一端能发。
核心思想：先确认无环，再快速转发。

2.P/A流程

上游指定端口（DP） 发送 BPDU**：P=1、A=1** 。P=1：提议自身为该链路的指定端口，请求快速转发；A=1：宣告本机已完成 Sync 同步，内部无环；同时本地执行同步：将所有非边缘、非根端口置为 Discarding，确保无环。
下游根端口（RP） 收到 BPDU，确认上游路径最优，本机触发 Sync 同步，将自身所有非边缘、非根端口置为 Discarding ，确保内部无环。完成同步后，由根端口向上游指定端口回复 BPDU：P=0、A=1 ，作为 Agreement 确认，告知上游已无环、允许快速转发。
上游 DP 收到该 A=1 确认后，立即进入 Forwarding 状态，跳过 Forward Delay。
下游设备完成同步后，**自身的指定端口（DP）**继续向下一级发送 P=1、A=1，将 P/A 机制逐级传递，完成整棵生成树的快速收敛。
Alternate/Backup 端口不参与P/A流程。

四、RSTP 快收敛与报文详解

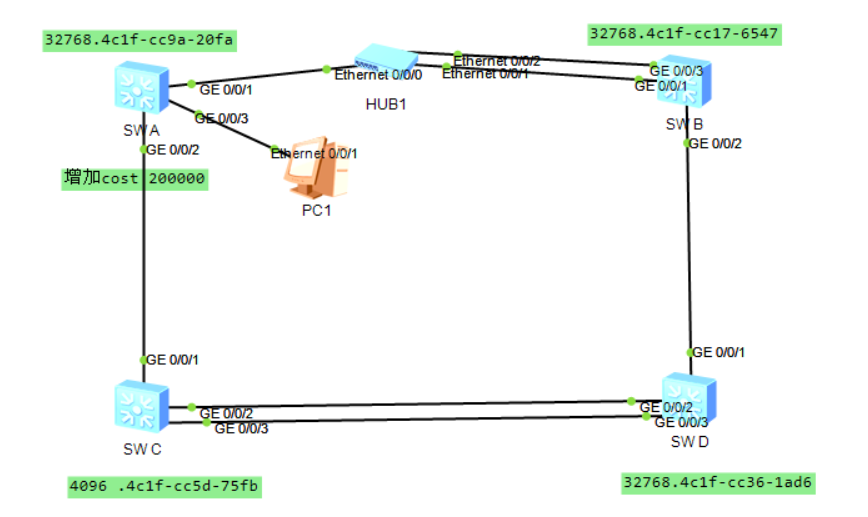

1.始发BPDU

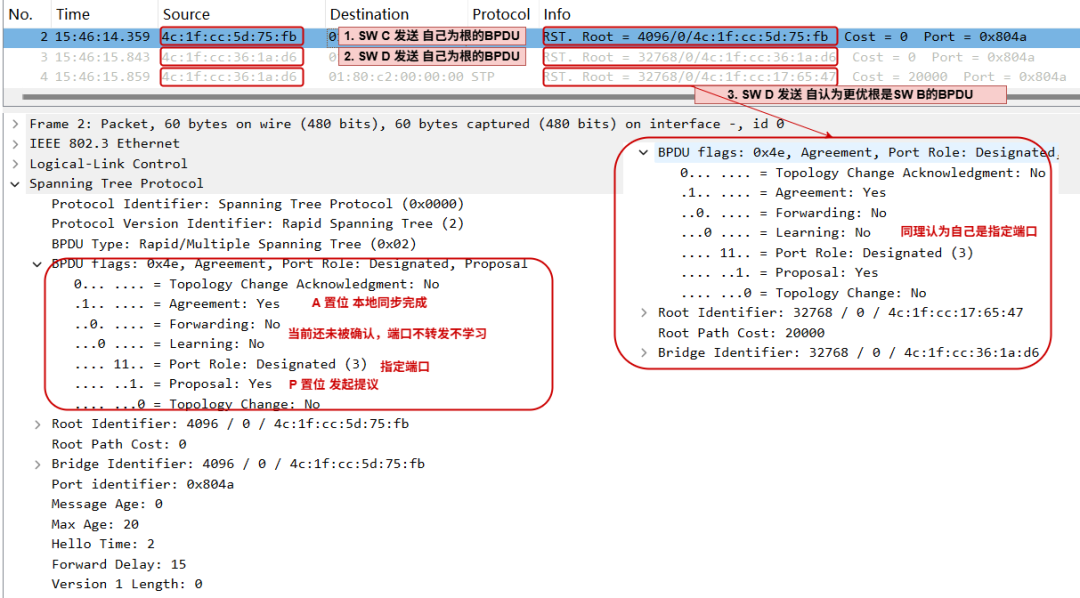

SW C 和 SW D 自认为都是根，始发RST BPDU，包含：

P = 1 ：发起协商，我是该链路的指定端口（Port Role = 3）。
A = 1 : 本地已完成同步，将自身所有非边缘、非根端口置为 Discarding ，确保内部无环（Forwading = 0，Learning = 0）。

2.P/A快速收敛转发

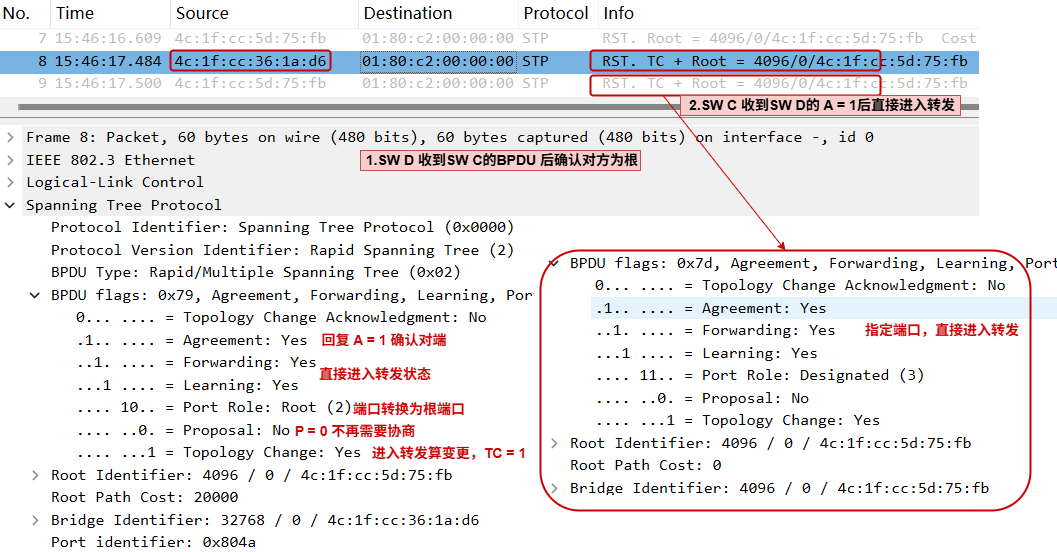

**（1）**SW D 收到 SW C 的更优 BPDU，确认 SW C 为真正根桥，自身放弃根桥声明，转为非根桥设备。回复BPDU：

A = 1 ：同意对方协商，确认对方路径离根更优，本端口成为该链路的根端口（Port Role = 2），本机已完成同步无环。
P = 0 ：本端口不再发起提议协商，根端口立即进入转发状态，完成 P/A 快速收敛（Forwarding = 1，Learning = 1），跳过 Forward Delay。
TC = 1：本次端口状态变为转发，拓扑发生变更，置位 TC 标志，通知全网刷新 MAC 表。

（2） SW C 收到 SW D 回复的 P=0、A=1 后，确认下游已同步无环，其指定端口立即进入 Forwarding 状态（Forwarding = 1，Learning = 1），完成整条链路的快速收敛。

五、RSTP 慢收敛情况

在 RSTP 中，只有指定端口 DP ↔ 根端口 RP 之间才能完成完整的 P/A 协商，实现快速收敛。

除此之外，凡是无法收到 A=1 确认的场景，都无法触发快速收敛，只能走传统 STP 的慢收敛流程。

最典型、最常见的场景就是：

端口角色为 Alternate（备用端口） 时，本机已经存在更优的根端口 RP，这条备份链路本来就应该被阻塞，不需要转发流量，也不需要快速收敛。所以 Alternate 端口不参与 P/A、不回复 A=1。上游指定端口收不到 A=1，就只能等待 2 个 Forward Delay，进入慢收敛。

如：SW A 的 G0/0/2 被选举为 Alternate 后，不再参与 P/A，也不回复 A=1，因此该链路上根桥 SW C 的指定端口 G0/0/1 也只能等待 2 个 Forward Delay，进入慢收敛。

1.发送自身BPDU

SW C 和 SW A 都发送自身认为的最优 BPDU：

SW A 从自身根端口 G0/0/1 收到 BPDU 后，从指定端口 G0/0/2 发送；此时该端口为指定端口，会发起 P/A 协商，状态为不转发、不学习；
SW C（根桥）从指定端口 G0/0/1 继续泛洪自身最优 BPDU。

2.根备份端口链路慢收敛

根备份端口选举与慢收敛过程：

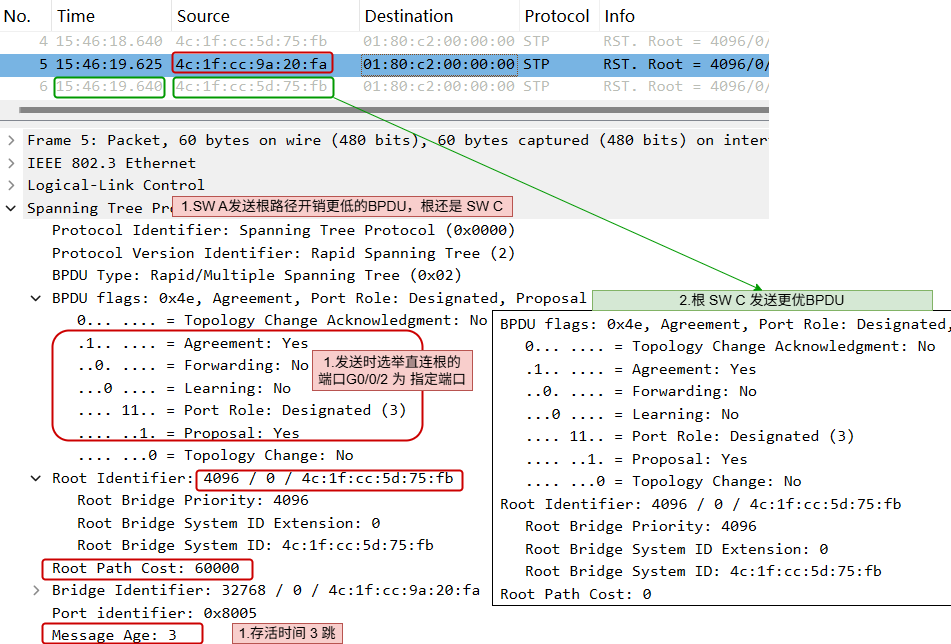

SW A 在 G0/0/2 收到了与根端口 G0/0/1 相同的根桥 BPDU ，但此链路开销更大（手动设置为 200000），因此端口角色由指定端口切换为 Alternate（根备份端口）；
SW C 原本等待对方回复 A=1，以进入快速收敛；
但由于 SW A 已将 G0/0/2 选为根备份端口，该端口不再参与 P/A 协商、不再回复 A=1，进入静默状态；

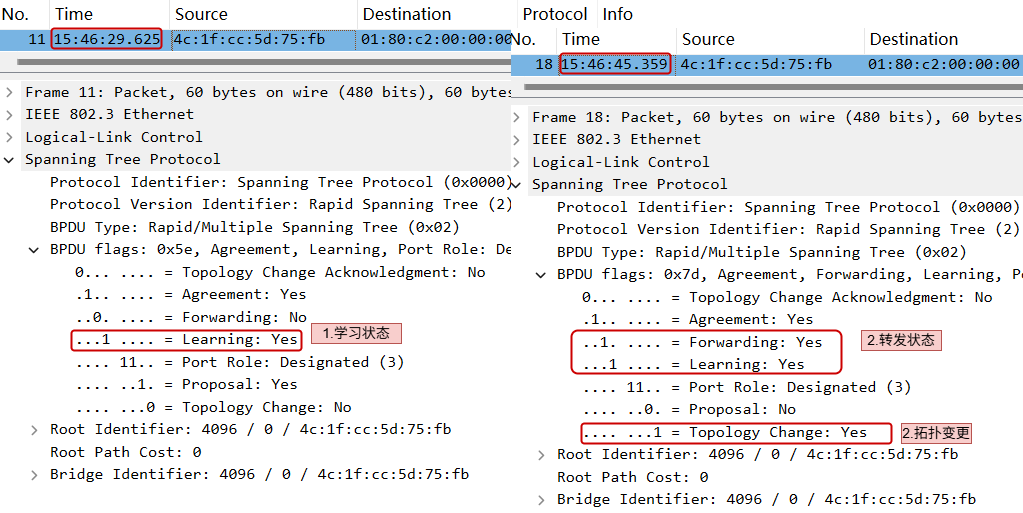

SW C 始终收不到 A=1，只能等待 2 个 Forward Delay 后才逐步切换状态：收到 SW A 的 BPDU 并首次发送：15:46:19；进入 Learning 状态：15:46:29；进入 Forwarding 状态：15:46:45。
