基于 Netflow 和 goflow2 内网流量简易看板系统

半方白2026-04-16 18:29

看板介绍

这是一个基于 goflow2 日志的 NetFlow 排名看板。系统后台持续增量采集日志，识别内外网流向并按分钟聚合入库，再通过网页展示各网段的上传下载排行，支持时间范围查询，适合轻量部署。

实现效果

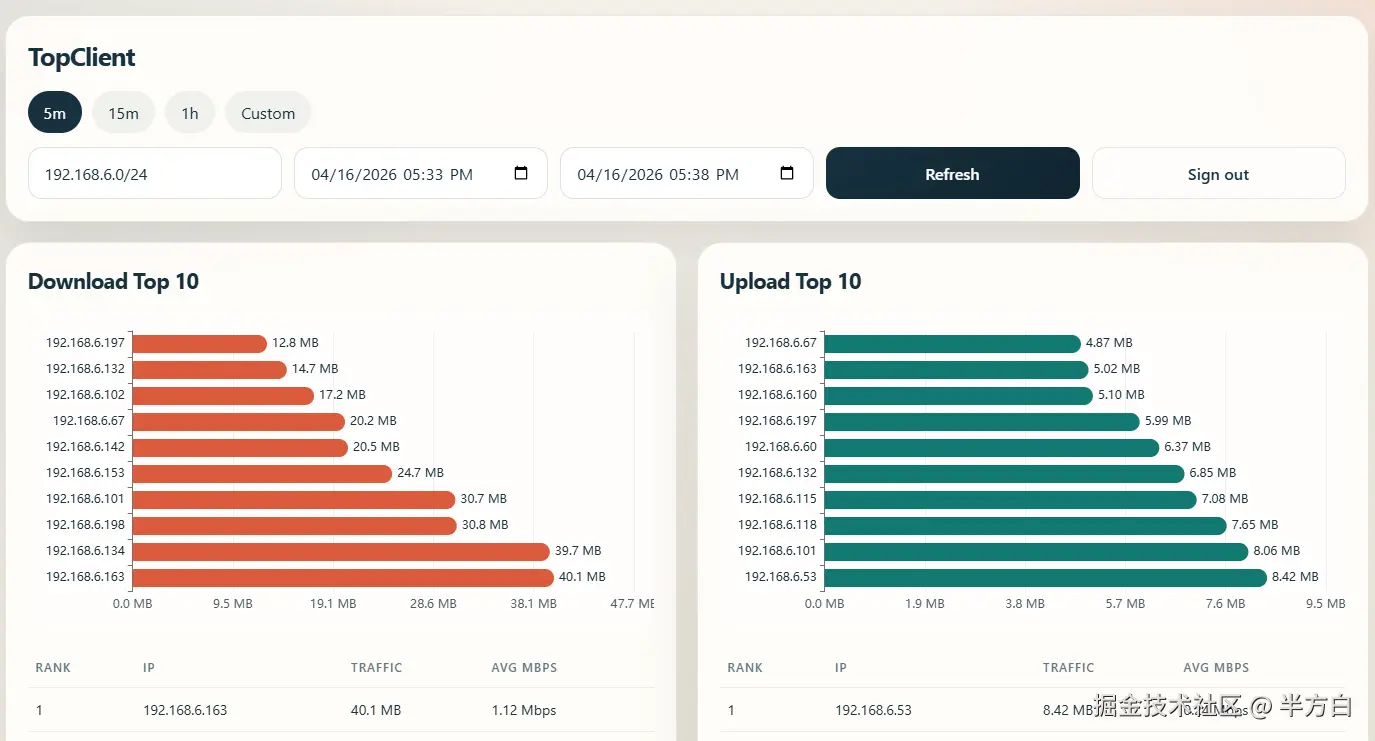

用于查看网络中上传和下载排行前十的主机设备相关信息，如图所示

部署参考

路由器设置

bash 复制代码

conf t
flow exporter NetFlow-FE
! 指向部署系统的 ip
 destination 192.168.1.250
 transport udp 9995
 export-protocol netflow-v9
exit
! 优化设置，尽可能减少接收到的数据量
flow record Minimal-FR
 match ipv4 source address
 match ipv4 destination address
 collect counter bytes long
 collect counter packets long
exit
flow monitor NetFlow-FM
 record Minimal-FR
 exporter NetFlow-FE
 cache timeout active 60
 cache timeout inactive 15
exit
! 此处示例是应用在 vlan6，自行修改
interface Vlan6
 ip flow monitor NetFlow-FM input
 ip flow monitor NetFlow-FM output
end
! 查看配置结果
show flow exporter statistics
show flow monitor NetFlow-FM cache

系统部署

详见开源地址：wobby89/TopClient

优化设置

需要设置文件轮询，以防止 log 文件过大，数据无法实时刷新

bash 复制代码

# 创建文件
touch /etc/logrotate.d/goflow2

# 写入以下内容，注意修改成自己的 console.log 目录：
# vim /etc/logrotate.d/goflow2
/opt/docker/monitor/console.log {
    su root root
    # 如果是监控多个网段，需要按需求扩大一下这个size，不建议超过 500M
    size 200M
    rotate 3
    missingok
    notifempty
    copytruncate
    nocompress
}
