SWM221 Cortex-M0系列MCU环境配置

SWM221是华芯微特推出的一款32位内嵌ARM-Cortex-M0内核的MCU,提供多种封装引脚规格,其内核相同。

1、推荐IDE: Keil MDK(µVision 5)版本不限, (推荐5.33或以上,若配合330/341系列使用时兼容性更佳);

2、调试工具: J-link、CMSIS-DAP、ST-Link_V2等兼容Cortex-M0核仿真器;通过SWDIO和SWCLK接口连接;

3、 PACK开发包获取 : 在Keil中通过Pack Installer安装 Synwit.SWM32_DFP.xxx.pack即可****(包含多个型号)**** ;

4、 固件库: 下载SWM221系列固件库:SWM221_Lib251201.zip 。(后续会优化更新日期)

5、调试连接: S WD 四线 接口 :SWDIO(PC1)、SWCLK(PC0)、GND、VDD;RESET为可选连接。ISP 模式 选择接低电平;

6、最小系统硬件连接 : 电源:3.3或5V;RC复位电路;时钟源可选内部RC或外部晶振(根据需要选择)

7、J-Link需安装驱动:如JLink_Windows_V698e等多个版本,下图3可通过J-flash烧录; CMSIS-DAP免驱动;

8、批量生产与ISP模式烧录

批量生产:支持多款第三方离线烧录器,通过SWD烧录(外部SPI Flah需单独烧录);

ISP烧录:当程序加密或调试跑飞时,ISP引脚接高电平并复位,通过CH340接PC0/PC1串口烧录或擦除程序;

技术资料与下载说明:(会不定期更新,建议保存链接以便获取最新内容)

Synwit华芯微特技术应用资料:https://pans.synwit.cn/ 包含以下网盘入口:

  1. 百度网盘 https://pan.baidu.com/s/1_vma2LmWXBcfyY66_foQTw?pwd=rhng 提取码:rhng;
  2. 夸克网盘****:**** https://pan.quark.cn/s/da73d2de076e 提取码: tZjt (以上支持打包下载)
  3. Synwit自建网盘:https://pan.synwit.cn/#s/-PWWScTg 提取码:C500L(不限速,单文件下载)

9、环境支持下载路径:PACK包/基础Lib库/J-flash工具包/原理图库/软件例程/硬件PCBA/屏驱上位机/应用笔记等;

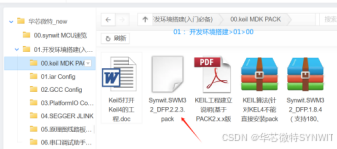

图1 MCU PACK包下载地址(全系列MCU通用)

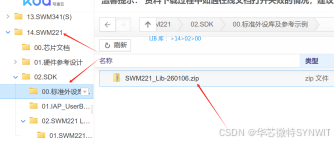

图2 221各模块基础库 下载路径

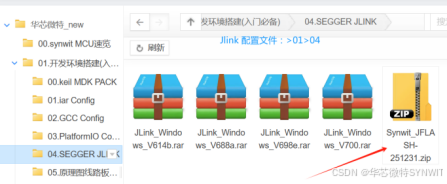

图3 J-link/J-Flash 仿真烧录配置文件

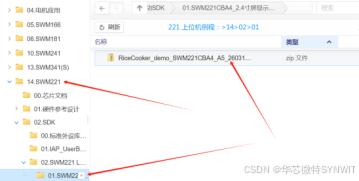

图4: UI creator上位机例程

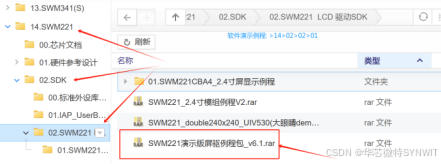

图5: 软件演示例程(多合一)

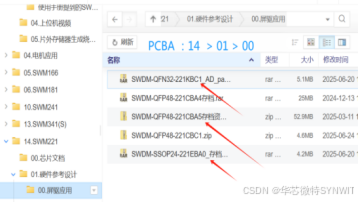

图6:221C/221K/221E 原理图PCBA

10、屏驱上位机Synwit UI Creator,为所见即所得的界面开发工具, 因221 RAM比较小,不支持LVGL,使用uGUI;注意:安装路径不要用中文名,路径不宜过深,安装前请关闭杀毒软件,或设为白名单。

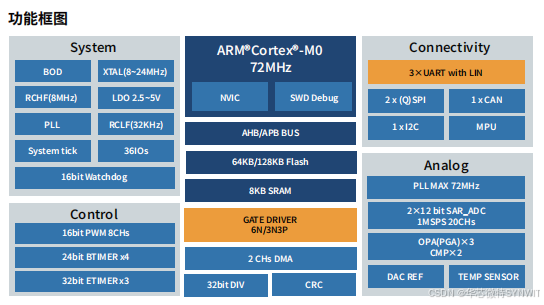

SWM221系列资源

外设和总线资源包括

3 组 32 位(24位计数器+8 位预分频) 加强定时器 4 组 32 位(24 位计数器+8 位预分频) 基础定时器

2 组 16 位8路 PWM 模块(支持死区的互补模式) 3 路运算放大器 2 路比较器模块

1 个除法器(DIV)

1个 16 位正交编码器(QEI)模块

1 个 8位的 MPU 接口模块

3 个 UART 接口

2 个 SPI 接口(一个支持四线 QSPI) 1 个 I2C接口(支持主/从选择) 1 个 CAN 接口 1 个 8 位看门狗定时器
