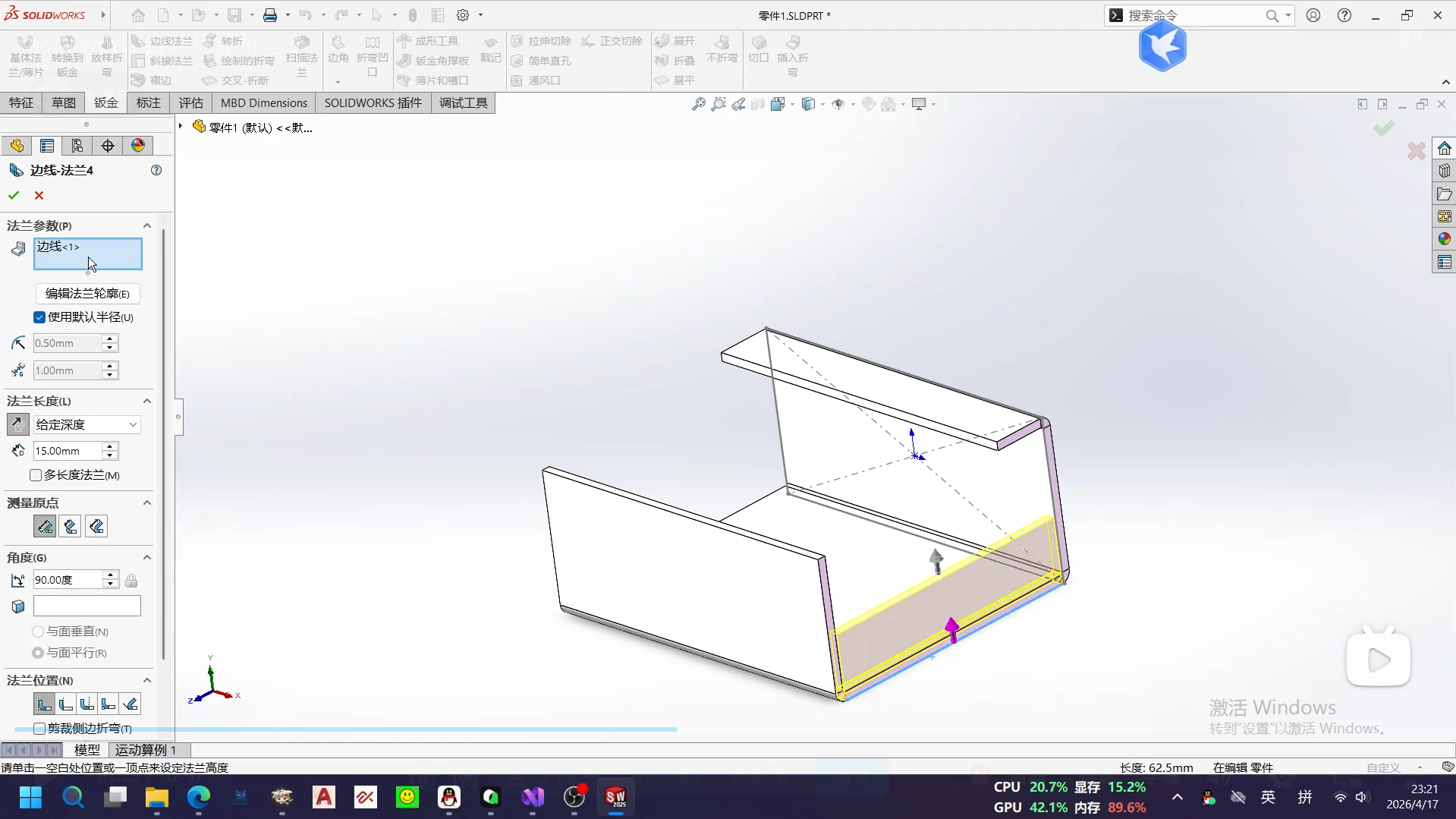

【solidworks自动标注折弯3】 https://www.bilibili.com/video/BV1azdLBTE5E/?share_source=copy_web\&vd_source=6b8044752c092314d4b426afb8ebd370
这段代码是一个基于 SolidWorks API (C#) 开发的插件工具，主要用于在工程图中自动识别折弯（Bend）特征，并为其添加尺寸标注。
从整体来看，这是一段逻辑严谨、工程化程度较高 的代码，它解决了参数化建模中常见的"自动标注"痛点。代码不仅实现了基础的几何识别，还通过 HashSet 去重机制处理了复杂的拓扑关系，避免了重复标注。
以下是对该代码的详细评价：
1. 核心功能与逻辑架构
代码的核心功能是 ProcessBend 方法，其逻辑流程非常清晰，遵循了典型的几何处理步骤：
- 特征识别 ：遍历模型中的
OneBend特征，锁定需要处理的对象。 - 几何提取 ：在折弯特征中寻找面积最大的圆柱面（
CylFace），以此作为折弯轴线的基准。 - 拓扑遍历 ：
- 找到与轴线平行的直边（
ParallelEdges）。 - 通过直边找到相邻的"一级面"（通常是折弯的两个延伸面）。
- 在一级面中寻找最远的平行边，进而找到"二级面"。
- 找到与轴线平行的直边（
- 智能判断与递归：代码中有一个亮点是处理了二级面如果是圆柱面的情况，会继续寻找"三级面"。这说明开发者考虑到了复杂的多级折弯或圆角过渡的情况。
- 标注生成 ：寻找平行面，计算视图位置，并调用
AddDimension2进行标注。
2. 代码质量与亮点 ✨
- 防重复机制（去重逻辑） ：
代码使用了HashSet<string> dimensionedPairs来存储已标注的面组合键（GetFacePairKey）。这是非常必要的，因为在遍历多个折弯时，共享的平面很容易导致重复标注。通过GetHashCode排序生成键值，确保了(A,B)和(B,A)被视为同一组，逻辑非常严密。 - 视图与模型的坐标映射 ：
代码处理了 SolidWorks 中常见的难题------3D模型坐标与2D视图坐标的转换 。在FindVisibleEdge方法中，它没有简单地依赖 COM 对象的引用（因为视图中的边是模型边的投影，引用通常不同），而是通过端点坐标的数值比对 （IsPointClose）来匹配可见边。这是一种非常稳健的处理方式，避免了因 COM 封送（Marshaling）导致的对象引用失效问题。 - 容错与日志 ：
大量的Console.WriteLine输出和try-catch块提供了良好的调试信息，方便开发者在运行时了解程序卡在哪一步（例如"找到 X 条边"、"跳过不可见面"）。 - 数学计算准确 ：
IsParallel和PointToAxisDistance方法展示了扎实的几何数学基础，使用了向量点积和投影来判断平行度和距离，而非简单的坐标比较，保证了算法在不同角度下的鲁棒性。
3. 潜在改进点与优化建议 ⚙️
尽管代码质量很高，但在实际工程应用中，仍有以下优化空间：
| 维度 | 现状分析 | 改进建议 |
|---|---|---|
| 用户交互 | 目前依赖 Console.WriteLine 输出信息，且强制 CommandInProgress = true。 |
建议改为模态窗体 或任务窗格，提供更友好的进度条和错误提示，或者将日志写入文件而非控制台。 |
| 性能优化 | 每次标注都调用 AddDimension2，且涉及多次遍历。 |
对于大型装配体，建议增加批量处理模式，或者在标注前进行更严格的几何筛选，减少不必要的遍历。 |
| 配置灵活性 | 偏移量 offset 和容差值（如 0.001）写死在代码中。 |
建议提取为配置文件 或用户参数，允许用户自定义标注样式、字体大小和搜索容差。 |
| 异常处理 | 虽有 try-catch，但部分逻辑（如 GetBodies2 返回 null）处理较为简单。 |
可以增加更细粒度的异常分类，区分"无文档"、"非工程图"、"非零件"等不同错误类型，并给出针对性的用户提示。 |
| 视图定位 | 标注位置的计算逻辑（bounds[0] + offset）较为简单。 |
增加智能避让算法，检测视图中已有的尺寸，自动寻找空白区域放置新尺寸，避免尺寸线重叠。 |
4. 总结
这段代码是一个高质量的 SolidWorks 二次开发范例。
它不仅仅是一个简单的脚本，而是一个具备了几何识别、拓扑遍历、坐标变换、去重逻辑的完整工具。开发者对 SolidWorks API 的底层机制（如 COM 对象的特性、视图与模型的关系）有深刻的理解。
适用场景： 适用于钣金件设计流程自动化，特别是针对包含大量折弯特征的零件，能显著减少工程师手动标注尺寸的时间。
评分： ⭐⭐⭐⭐ (4/5) ------ 扣分点主要在于缺乏用户配置界面和硬编码的参数，但在核心算法和逻辑实现上表现优异。
csharp
using System;
using System.Collections.Generic;
using System.Diagnostics;
using System.Linq;
using SolidWorks.Interop.sldworks;
using SolidWorks.Interop.swconst;
using View = SolidWorks.Interop.sldworks.View;
namespace tools
{
public class benddim
{
public static void AddBendDimensions(ISldWorks swApp)
{
try
{
var swModel = (ModelDoc2)swApp.ActiveDoc;
swApp.CommandInProgress = true;
if (swModel == null) { Console.WriteLine("没有活动文档"); return; }
var swSelMgr = (SelectionMgr)swModel.SelectionManager;
if (swSelMgr.GetSelectedObjectType3(1, -1) != (int)swSelectType_e.swSelDRAWINGVIEWS)
{ Console.WriteLine("请先选择一个视图"); return; }
var view = (View)swSelMgr.GetSelectedObject(1);
var partDoc = (PartDoc)view.ReferencedDocument;
if (partDoc == null) { Console.WriteLine("无法获取零件文档"); return; }
var xform = (MathTransform)view.ModelToViewTransform;
var xformData = (double[])xform.ArrayData;
var bounds = (double[])view.GetOutline();
var mathUtils = swApp.IGetMathUtility();
int count = 0;
double offset = 0.05;
// 全局已标注面组合集合，用于跨折弯去重
var dimensionedPairs = new HashSet<string>();
// 遍历 Body 的特征找折弯
foreach (Body2 body in (object[])partDoc.GetBodies2((int)swBodyType_e.swSolidBody, false))
{
foreach (Feature feat in (object[])body.GetFeatures())
{
var subFeat = (Feature)feat.GetFirstSubFeature();
while (subFeat != null)
{
if (subFeat.GetTypeName() == "OneBend" )
{
Console.WriteLine("找到折弯特征" + subFeat.Name);
if (ProcessBend(swModel, view, mathUtils, xform, xformData, bounds, subFeat, ref offset, dimensionedPairs))
count++;
}
subFeat = (Feature)subFeat.GetNextSubFeature();
}
}
}
Console.WriteLine($"标注完成，共 {count} 个折弯");
}
catch (Exception ex)
{
Console.WriteLine($"错误: {ex.Message}");
}
}
static bool ProcessBend(ModelDoc2 swModel, View view, MathUtility mathUtils, MathTransform xform,
double[] xformData, double[] bounds, Feature bendFeat, ref double offset, HashSet<string> dimensionedPairs)
{
// 1. 找最大圆柱面
Face cylFace = null;
double[] axis = null;
double[] center = null;
double maxArea = 0;
foreach (Face f in (object[])bendFeat.GetFaces())
{
var s = (Surface)f.GetSurface();
if (s.IsCylinder())
{
double area = f.GetArea();
if (area > maxArea)
{
maxArea = area;
var p = (double[])s.CylinderParams;
axis = new[] { p[3], p[4], p[5] };
center = new[] { p[0], p[1], p[2] };
cylFace = f;
}
}
}
if (cylFace == null) return false;
Console.WriteLine("最大圆柱面面积: " + maxArea * 1000000 + " mm^2");
// 2. 找圆柱面的edge里和圆柱轴线平行的edge（直边）
var parallelEdges = new List<Edge>();
foreach (Edge e in (object[])cylFace.GetEdges())
{
var c = (Curve)e.GetCurve();
if (c.IsLine())
{
var lineParams = (double[])c.LineParams;
var edgeDir = new[] { lineParams[3], lineParams[4], lineParams[5] };
if (IsParallel(edgeDir, axis))
{
parallelEdges.Add(e);
}
}
}
if (parallelEdges.Count == 0) return false;
Console.WriteLine("找到 " + parallelEdges.Count + " 条与轴线平行的边");
// 3. 用edge的相交面找下一级面
var firstLevelFaces = new List<Face>();
foreach (var edge in parallelEdges)
{
foreach (Face f in (object[])edge.GetTwoAdjacentFaces())
{
if (f != cylFace && !firstLevelFaces.Contains(f))
{
firstLevelFaces.Add(f);
}
}
}
if (firstLevelFaces.Count == 0) return false;
Console.WriteLine("找到 " + firstLevelFaces.Count + " 个下一级面");
// 4. 在下一级面里找与圆柱轴平行的最远的线，然后取相交面
var secondLevelFaces = new List<Face>();
foreach (var face in firstLevelFaces)
{
Edge farthestEdge = null;
double maxDist = -1;
foreach (Edge e in (object[])face.GetEdges())
{
var c = (Curve)e.GetCurve();
if (c.IsLine())
{
var lineParams = (double[])c.LineParams;
var edgeDir = new[] { lineParams[3], lineParams[4], lineParams[5] };
if (IsParallel(edgeDir, axis))
{
// 计算边到圆柱中心的距离
var pt = new[] { lineParams[0], lineParams[1], lineParams[2] };
double dist = PointToAxisDistance(pt, center, axis);
if (dist > maxDist)
{
maxDist = dist;
farthestEdge = e;
}
}
}
}
if (farthestEdge != null)
{
foreach (Face f in (object[])farthestEdge.GetTwoAdjacentFaces())
{
if (f != face && !secondLevelFaces.Contains(f))
{
secondLevelFaces.Add(f);
}
}
}
}
if (secondLevelFaces.Count < 2) return false;
Console.WriteLine("找到 " + secondLevelFaces.Count + " 个二级面");
// 5. 检查二级面是否为圆柱面，如果是则获取第三级面
var secondaryFaces = new List<(Face face, string level)>(); // 面及其级别
foreach (var face in secondLevelFaces)
{
var s = (Surface)face.GetSurface();
if (s.IsCylinder())
{
Console.WriteLine("二级面为圆柱面，继续获取第三级面");
// 二级面是圆柱面，获取与轴线平行的边的相邻面作为三级面
int thirdLevelCount = 0;
foreach (Edge e in (object[])face.GetEdges())
{
var c = (Curve)e.GetCurve();
if (c.IsLine())
{
var lineParams = (double[])c.LineParams;
var edgeDir = new[] { lineParams[3], lineParams[4], lineParams[5] };
if (IsParallel(edgeDir, axis))
{
foreach (Face adjFace in (object[])e.GetTwoAdjacentFaces())
{
// 排除：自身、一级面、折弯圆柱面
if (adjFace == face || firstLevelFaces.Contains(adjFace) || adjFace == cylFace) continue;
if (!secondaryFaces.Any(x => x.face == adjFace))
{
secondaryFaces.Add((adjFace, "三级面"));
thirdLevelCount++;
}
}
}
}
}
Console.WriteLine($" 找到 {thirdLevelCount} 个三级面");
}
else
{
// 不是圆柱面，直接使用
secondaryFaces.Add((face, "二级面"));
}
}
// 6. 为每个一级面找到对应的平行二级/三级面并标注
// 使用全局已标注面集合防止重复标注（跨折弯共享）
int dimensionCount = 0;
foreach (var firstFace in firstLevelFaces)
{
var s1 = (Surface)firstFace.GetSurface();
if (!s1.IsPlane()) continue;
var p1 = (double[])s1.PlaneParams;
var n1 = new[] { p1[0], p1[1], p1[2] };
// 为当前一级面找平行的二级/三级面
Face matchedSecondFace = null;
string matchedLevel = "";
foreach (var item in secondaryFaces)
{
var secFace = item.face;
var s2 = (Surface)secFace.GetSurface();
if (!s2.IsPlane()) continue;
var p2 = (double[])s2.PlaneParams;
var n2 = new[] { p2[0], p2[1], p2[2] };
// 检查两面是否平行（法向量平行）且不是同一个面
if (IsParallel(n1, n2) && secFace != firstFace)
{
// 生成唯一键：两面法向量、面积和配对级别的组合
var pairKey = GetFacePairKey(firstFace, secFace, item.level);
if (dimensionedPairs.Contains(pairKey))
{
Console.WriteLine($"跳过已标注的平行面组合：一级面面积 = {firstFace.GetArea() * 1000000:F2} mm^2, {item.level}面积 = {secFace.GetArea() * 1000000:F2} mm^2");
continue;
}
matchedSecondFace = secFace;
matchedLevel = item.level;
dimensionedPairs.Add(pairKey);
Console.WriteLine($"找到一对平行面：一级面面积 = {firstFace.GetArea() * 1000000:F2} mm^2, {matchedLevel}面积 = {secFace.GetArea() * 1000000:F2} mm^2");
break;
}
}
if (matchedSecondFace == null) continue;
// 确定放置方式
string placement = GetPlacement(firstFace, xformData);
if (placement == "none") continue;
// 标注 - 获取3D边并在视图中查找对应可见边
// 获取所有候选边（按长度降序），逐个尝试找到有可见边的
var edgeCandidates1 = GetEdgesForDimension(firstFace, axis, "一级面");
var edgeCandidates2 = GetEdgesForDimension(matchedSecondFace, axis, matchedLevel);
Edge visEdge1 = null, visEdge2 = null;
foreach (var e1 in edgeCandidates1)
{
visEdge1 = FindVisibleEdge(view, e1);
if (visEdge1 != null) break;
}
if (visEdge1 == null)
{
Console.WriteLine("一级面的标注边在视图中均不可见，跳过此对");
continue;
}
foreach (var e2 in edgeCandidates2)
{
visEdge2 = FindVisibleEdge(view, e2);
if (visEdge2 != null) break;
}
if (visEdge2 == null)
{
Console.WriteLine("二级面的标注边在视图中均不可见，跳过此对");
continue;
}
// 创建 SelectData 并设置视图上下文
var selMgr = (SelectionMgr)swModel.SelectionManager;
var selData = selMgr.CreateSelectData();
selData.View = view;
// 将可见边转换为 Entity 并选择
((Entity)visEdge1).Select4(true, selData);
((Entity)visEdge2).Select4(true, selData);
double x, y;
if (placement == "h")
{
x = (bounds[0] + bounds[2]) / 2;
y = bounds[3] - offset;
}
else
{
y = (bounds[1] + bounds[3]) / 2;
x = bounds[0] + offset;
}
swModel.AddDimension2(x, y, 0);
offset += 0.005;
swModel.ClearSelection2(true);
dimensionCount++;
}
return dimensionCount > 0;
}
static bool IsParallel(double[] a, double[] b)
{
double dot = Math.Abs(a[0] * b[0] + a[1] * b[1] + a[2] * b[2]);
double ma = Math.Sqrt(a[0] * a[0] + a[1] * a[1] + a[2] * a[2]);
double mb = Math.Sqrt(b[0] * b[0] + b[1] * b[1] + b[2] * b[2]);
return Math.Abs(dot - ma * mb) < 0.001;
}
static double PointToAxisDistance(double[] point, double[] axisCenter, double[] axisDir)
{
// 计算点到轴线的距离
// 向量从轴线中心指向点
double[] v = { point[0] - axisCenter[0], point[1] - axisCenter[1], point[2] - axisCenter[2] };
// 投影到轴线方向
double dot = v[0] * axisDir[0] + v[1] * axisDir[1] + v[2] * axisDir[2];
double axisLen = Math.Sqrt(axisDir[0] * axisDir[0] + axisDir[1] * axisDir[1] + axisDir[2] * axisDir[2]);
double proj = dot / axisLen;
// 投影点
double[] projPoint = {
axisCenter[0] + proj * axisDir[0] / axisLen,
axisCenter[1] + proj * axisDir[1] / axisLen,
axisCenter[2] + proj * axisDir[2] / axisLen
};
// 距离
double dx = point[0] - projPoint[0];
double dy = point[1] - projPoint[1];
double dz = point[2] - projPoint[2];
return Math.Sqrt(dx * dx + dy * dy + dz * dz);
}
static string GetPlacement(Face face, double[] xf)
{
var s = (Surface)face.GetSurface();
if (!s.IsPlane()) return "none";
var p = (double[])s.PlaneParams;
double nx = Math.Abs(p[0]), ny = Math.Abs(p[1]), nz = Math.Abs(p[2]);
if (nx > ny && nx > nz)
return Math.Round(xf[0]) != 0 ? "h" : (Math.Round(xf[1]) != 0 ? "v" : "none");
if (ny > nx && ny > nz)
return Math.Round(xf[3]) != 0 ? "h" : (Math.Round(xf[4]) != 0 ? "v" : "none");
if (nz > nx && nz > ny)
return Math.Round(xf[6]) != 0 ? "h" : (Math.Round(xf[7]) != 0 ? "v" : "none");
return "none";
}
/// <summary>
/// 获取面上所有不与轴线平行的直边，按长度降序排列（用于尺寸标注）
/// 折弯标注需要选择不平行于折弯轴线的边，返回多条候选边供视图中逐个匹配
/// </summary>
static List<Edge> GetEdgesForDimension(Face face, double[] axis, string faceLevel = "")
{
var candidates = new List<(Edge edge, double len)>();
foreach (Edge e in (object[])face.GetEdges())
{
var c = (Curve)e.GetCurve();
if (c.IsLine())
{
var lineParams = (double[])c.LineParams;
var edgeDir = new[] { lineParams[3], lineParams[4], lineParams[5] };
// 跳过与轴线平行的边，折弯标注需要不平行的边
if (IsParallel(edgeDir, axis))
continue;
double startParam = 0, endParam = 0;
bool isClosed = false, isPeriodic = false;
c.GetEndParams(out startParam, out endParam, out isClosed, out isPeriodic);
double len = Math.Abs(endParam - startParam);
candidates.Add((e, len));
}
}
// 按长度降序排列，优先使用长边
candidates.Sort((a, b) => b.len.CompareTo(a.len));
var label = string.IsNullOrEmpty(faceLevel) ? "" : $"[{faceLevel}] ";
foreach (var item in candidates)
Console.WriteLine($" {label}候选标注边，长度: {item.len * 1000:F2} mm");
if (candidates.Count == 0)
Console.WriteLine($" {label}未找到不平行于轴线的直边");
return candidates.Select(x => x.edge).ToList();
}
/// <summary>
/// 在视图中查找3D边对应的可见边
/// 按组件获取可见边（返回可转换为Edge的对象），通过3D端点坐标近似匹配解决COM封送问题
/// 注意：IDrawingEdge接口在SolidWorks C#互操作中不存在，不能类型转换；
/// GetVisibleEntities(null,...) 返回的对象也是__ComObject无法转换；
/// 正确做法是用 GetVisibleEntities(comp,...) 按组件获取，返回的对象可转换为Edge
/// </summary>
static Edge FindVisibleEdge(View view, Edge modelEdge)
{
// 获取目标3D边的端点坐标
var startVert = (Vertex)modelEdge.GetStartVertex();
var endVert = (Vertex)modelEdge.GetEndVertex();
if (startVert == null || endVert == null) return null;
var edgeStart = (double[])startVert.GetPoint();
var edgeEnd = (double[])endVert.GetPoint();
if (edgeStart == null || edgeEnd == null) return null;
// 获取视图中的可见组件
var visibleComps = (object[])view.GetVisibleComponents();
if (visibleComps == null) return null;
foreach (Component2 comp in visibleComps)
{
if (comp == null) continue;
// 按组件获取可见边（与 GetVisibleEntities(null,...) 不同，按组件获取返回可转换为Edge的对象）
var visibleEdges = (object[])view.GetVisibleEntities(
comp, (int)swViewEntityType_e.swViewEntityType_Edge);
if (visibleEdges == null) continue;
foreach (object obj in visibleEdges)
{
if (obj == null) continue;
// GetVisibleEntities(comp,...) 返回的对象可转换为 Edge
if (!(obj is Edge visEdge)) continue;
try
{
// 先用引用判断（速度快）
if (Object.ReferenceEquals(visEdge, modelEdge)) return visEdge;
// 再用3D端点坐标近似判断（解决COM封送导致的引用不一致问题）
var meStartVert = (Vertex)visEdge.GetStartVertex();
var meEndVert = (Vertex)visEdge.GetEndVertex();
if (meStartVert == null || meEndVert == null) continue;
var meStart = (double[])meStartVert.GetPoint();
var meEnd = (double[])meEndVert.GetPoint();
if (meStart == null || meEnd == null) continue;
bool coordsMatch =
(IsPointClose(edgeStart, meStart) && IsPointClose(edgeEnd, meEnd))
||
(IsPointClose(edgeStart, meEnd) && IsPointClose(edgeEnd, meStart));
if (coordsMatch) return visEdge;
}
catch
{
continue;
}
}
}
return null;
}
/// <summary>
/// 判断两个3D点是否在容差范围内近似相等
/// </summary>
static bool IsPointClose(double[] p1, double[] p2, double tol = 0.001)
{
if (p1 == null || p2 == null || p1.Length < 3 || p2.Length < 3) return false;
var dx = Math.Abs(p1[0] - p2[0]);
var dy = Math.Abs(p1[1] - p2[1]);
var dz = Math.Abs(p1[2] - p2[2]);
var dist = Math.Sqrt(dx * dx + dy * dy + dz * dz);
var close = dx < tol && dy < tol && dz < tol;
// Console.WriteLine($"[IsPointClose] p1=({p1[0]:F6},{p1[1]:F6},{p1[2]:F6}) p2=({p2[0]:F6},{p2[1]:F6},{p2[2]:F6}) dx={dx:F6} dy={dy:F6} dz={dz:F6} dist={dist:F6} tol={tol} => {close}");
return close;
}
static double[] TransformPoint(MathUtility math, MathTransform xf, double[] pt)
{
var mp = (MathPoint)math.CreatePoint(pt);
mp = (MathPoint)mp.MultiplyTransform(xf);
return (double[])mp.ArrayData;
}
/// <summary>
/// 生成一对面的唯一标识键，用于防止重复标注
/// 基于Face对象的引用生成唯一键，确保只有完全相同的物理面才会被去重
/// </summary>
static string GetFacePairKey(Face face1, Face face2, string level)
{
// 使用Face对象的HashCode生成唯一标识
// 按HashCode排序生成键，确保 (A,B) 和 (B,A) 生成相同的键
int hash1 = face1.GetHashCode();
int hash2 = face2.GetHashCode();
var hashes = new[] { hash1, hash2 };
Array.Sort(hashes);
// 加入配对级别，确保一级对二级 与 一级对三级 不会互相去重
return $"{hashes[0]}|{hashes[1]}|{level}";
}
}
}
