基于Babylonjs的WEBGPU渲染器源码架构

WebGPU 实时光线追踪渲染器实现原理

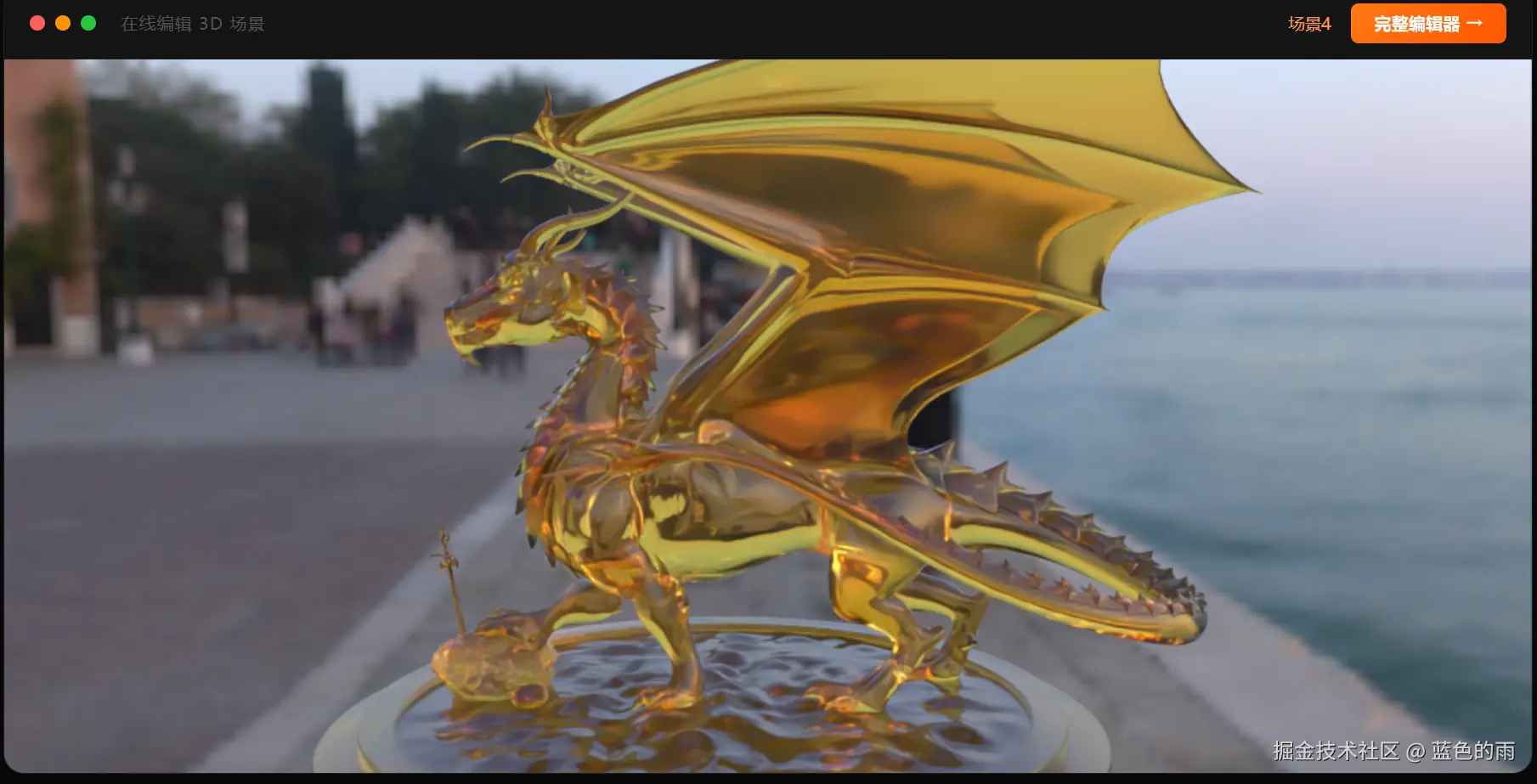

基于 BabylonJS + WebGPU 的浏览器端路径追踪渲染器，支持 PBR 材质、全局光照，无需安装任何插件。

编辑器演示视频：www.bilibili.com/video/BV1dZ...

编辑器在线地址：webgpu.moyunhe.com/

---

一、整体架构

渲染器分为五个核心层：

┌─────────────────────────────────────────┐
│           GPUEditor3D（对外接口）         │
├─────────────────────────────────────────┤
│     GPUEditor（编辑器逻辑 + 插件管理）    │
├─────────────────────────────────────────┤
│   WebgpuPreview（WebGPU 引擎 + 场景管理）│
├──────────────┬──────────────────────────┤
│ GPURayTrace  │  BVHBuilderPlugin        │
│ （路径追踪）  │  （加速结构构建）          │
├──────────────┴──────────────────────────┤
│         GPUAssetManager（资源管理）       │
└─────────────────────────────────────────┘

模块	职责
WebgpuPreview	WebGPU 引擎初始化、场景管理、渲染循环
GPURayTrace	路径追踪计算着色器、采样、降噪调度
BVHBuilderPlugin	BVH 加速结构构建（BLAS + TLAS）、材质打包
GPUAssetManager	glTF 模型加载、HDR 环境贴图、纹理管理
TileRender	自适应分块渲染，防止 GPU 超时

---

二、WebGPU 引擎初始化

引擎使用 BabylonJS 的 WebGPUEngine，开启全部 WebGPU 特性：

new WebGPUEngine(canvas, {
  enableAllFeatures: true,   // 开启所有 WebGPU 扩展
  setMaximumLimits: true,    // 使用最大资源限制
  antialias: true,
  useHighPrecisionMatrix: true
})

用到的 WebGPU 特性：

• Compute Shader --- 路径追踪主管线
• Storage Buffer --- BVH 节点、三角形、法线、材质、光源数据
• Storage Texture --- 累积帧缓冲（ping-pong 双缓冲）
• Texture Array --- 材质纹理图集
• Uniform Buffer --- 相机矩阵、采样参数、光源数量
• Command Encoder --- GPU buffer 拷贝与后处理

---

三、BVH 加速结构

光线追踪的性能核心是 BVH（Bounding Volume Hierarchy，层次包围盒）。本渲染器采用两级 BVH：

3.1 BLAS（Bottom-Level AS，网格级）

每个网格独立构建一棵 BVH，流程如下：

网格顶点数据
    │
    ▼
计算每个三角形的 AABB
    │
    ▼
计算 Morton Code（Z-order 曲线，空间编码）
    │
    ▼
GPU Radix Sort（按 Morton Code 排序）
    │
    ▼
构建 Radix Tree（确定父子关系）
    │
    ▼
自底向上合并 AABB（BVH 内部节点）
    │
    ▼
重排三角形数据（缓存友好布局）

Morton Code 将三维空间坐标编码为一维整数，排序后相邻三角形在空间上也相邻，BVH 遍历时缓存命中率更高。

GPU Radix Sort 是整个构建流程中最复杂的部分，通过多趟 GPU Compute Shader 完成，避免 CPU-GPU 数据回传。

3.2 TLAS（Top-Level AS，场景级）

将所有 BLAS 合并为场景级 BVH，每个节点存储：

• 网格实例的世界矩阵 / 逆矩阵
• 对应 BLAS 的索引
• 材质 ID

光线先与 TLAS 求交，命中后再进入对应 BLAS 精确求交，大幅减少无效计算。

---

四、材质系统与纹理图集

4.1 纹理图集（Texture Atlas）

场景中所有材质的纹理被打包进 2D Texture Array，每层 1024×1024，按属性分组：

图集	内容
Albedo Atlas	基础色 + 透明度
Normal Atlas	法线贴图
Emission Atlas	自发光
MRCC Atlas	金属度 / 粗糙度 / 清漆
Sheen Atlas	光泽颜色 / 强度
Transmission Atlas	透射 / 次表面散射

这样在着色器中只需一次纹理绑定，通过材质 ID 和 UV 变换矩阵索引任意材质属性，避免了频繁切换纹理绑定的开销。

4.2 材质数据打包

每个材质的参数（粗糙度、金属度、IOR、各图集层索引等）被打包进 Storage Buffer，着色器通过材质 ID 直接读取，支持完整的 PBR 材质模型：

• 漫反射 / 镜面反射
• 清漆（Clearcoat）
• 光泽（Sheen）
• 透射（Transmission）
• 次表面散射（Subsurface）

---

五、路径追踪核心

5.1 采样策略

渲染器使用分层采样（Stratified Sampling）结合抖动（Jitter）：

每像素 → 预计算分层采样表 → 加噪声纹理抖动 → 低差异序列

• 每次弹射使用 11 个采样维度（方向、材质、光源选择等）
• 最大弹射深度：11 次
• 深度 ≥ 2 后启用**俄罗斯轮盘赌（Russian Roulette）**随机终止路径，无偏估计能量

5.2 光照采样

直接光照（Next Event Estimation）：

• 支持最多 100 个光源
• 按光源强度加权随机选择，减少方差

环境光照（Environment Map Importance Sampling）：

• 预计算环境贴图的 CDF（累积分布函数）
• 采样时用二分查找 CDF，优先采样亮区，大幅降低噪声

5.3 Ping-Pong 累积缓冲

渲染器维护两张累积纹理（A / B），每帧交替作为读写目标：

第 N 帧：读 A，写 B（混合新采样）
第 N+1 帧：读 B，写 A

相机静止时，帧数不断累积，画面逐渐收敛到无噪声的最终结果。相机移动时立即重置累积。

5.4 Tone Mapping

最终输出使用 ACES Filmic 色调映射曲线，还原电影级色彩表现，并进行 sRGB Gamma 校正。

---

六、自适应分块渲染

WebGPU 的 GPU 超时机制（TDR）会在单次提交耗时过长时强制重置设备。为此，渲染器将每帧的计算任务拆分为多个小块（Tile）分批提交：

自适应算法：

目标：每块耗时 ≈ 21ms

实际耗时 > 21ms → 缩小 pixelsPerTile
实际耗时 < 21ms → 扩大 pixelsPerTile

调整公式：
pixelsPerTile += strength × sign(error) × √|error|
（strength = 5000，快速收敛）

范围限制：[8192, 全屏像素数]

这样在不同性能的 GPU 上都能保持流畅，既不会触发超时，也不会因块太小而浪费调度开销。

---

七、渲染流程总览

用户打开场景
    │
    ▼
GPUAssetManager 加载 glTF 模型
    │
    ▼
BVHBuilderPlugin 构建 BLAS（每个网格）
    │
    ▼
BVHBuilderPlugin 构建 TLAS（场景级）
    │
    ▼
打包材质纹理图集 → Storage Buffer
    │
    ▼
渲染循环开始
    │
    ├─ 相机移动？→ 重置累积缓冲
    │
    ▼
TileRender 分块调度
    │
    ▼
GPURayTrace Compute Shader（路径追踪）
    │
    ├─ BVH 求交
    ├─ 材质采样（PBR）
    ├─ 直接光照 + 环境光照
    └─ 写入累积缓冲
    │
    ▼
Tone Mapping（ACES）→ 输出到屏幕

---

八、关键技术亮点

1. 纯 WebGPU 实现：所有计算（BVH 构建、路径追踪、后处理）全部在 GPU 上完成，CPU 只负责调度，无需 CPU-GPU 数据回传。

2. GPU Radix Sort：BVH 构建中的排序完全在 GPU 上执行，避免了传统 CPU 排序的性能瓶颈。

3. 自适应分块：动态调整每块像素数，在任意 GPU 上都能保持流畅，不触发 TDR 超时。

4. CDF 环境光采样：预计算环境贴图亮度分布，采样时优先选择高亮区域，相比均匀采样噪声降低数倍。

5. 完整 PBR 支持：支持清漆、光泽、透射、次表面散射等高级材质，与 glTF 2.0 扩展完全兼容。

---
