2.3 LED闪灯实验

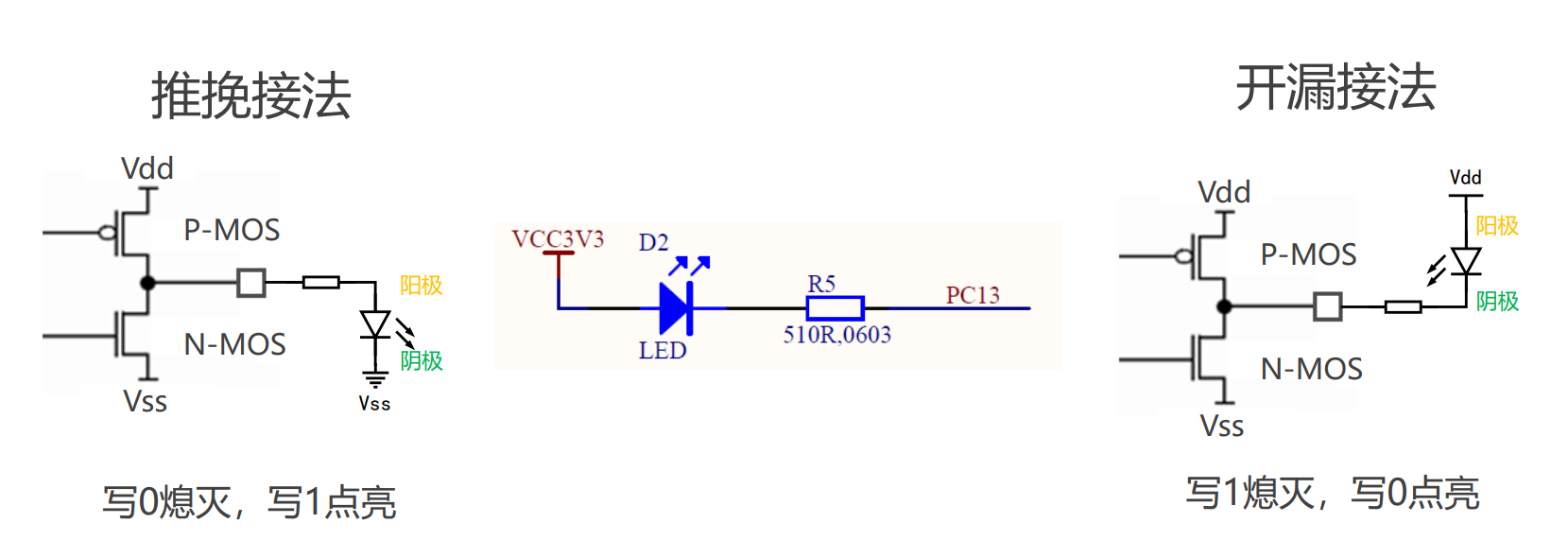

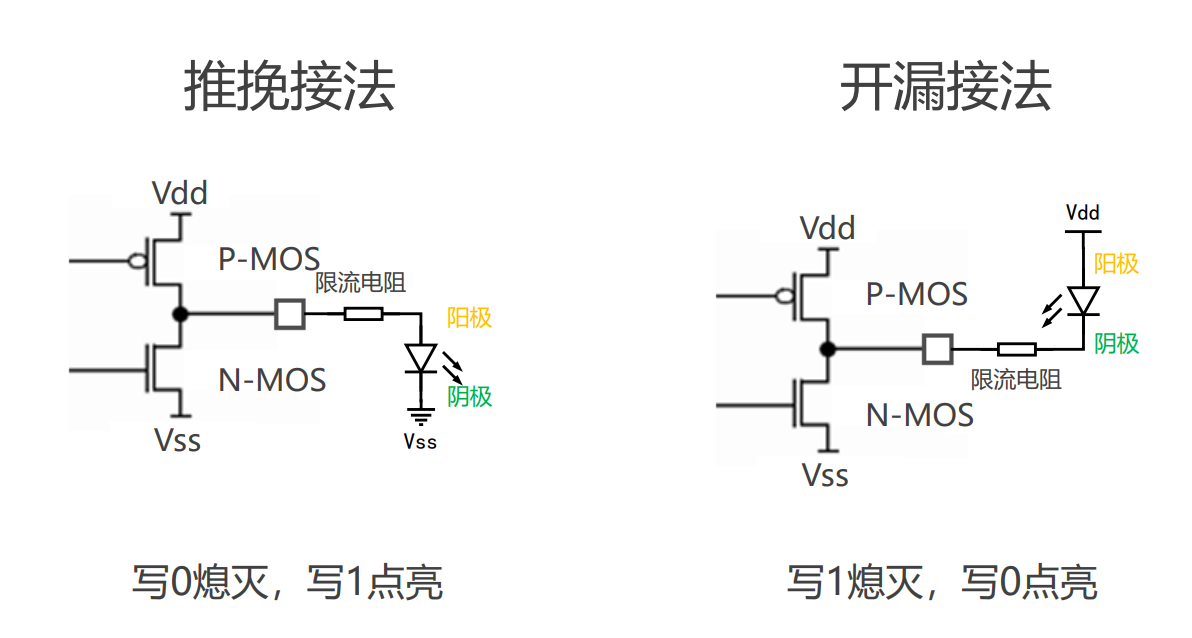

一、LED的推挽接法和开漏接法

二、板载LED的控制方式

显然,板载LED是通用输出开漏模式

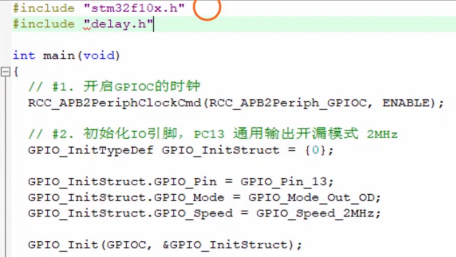

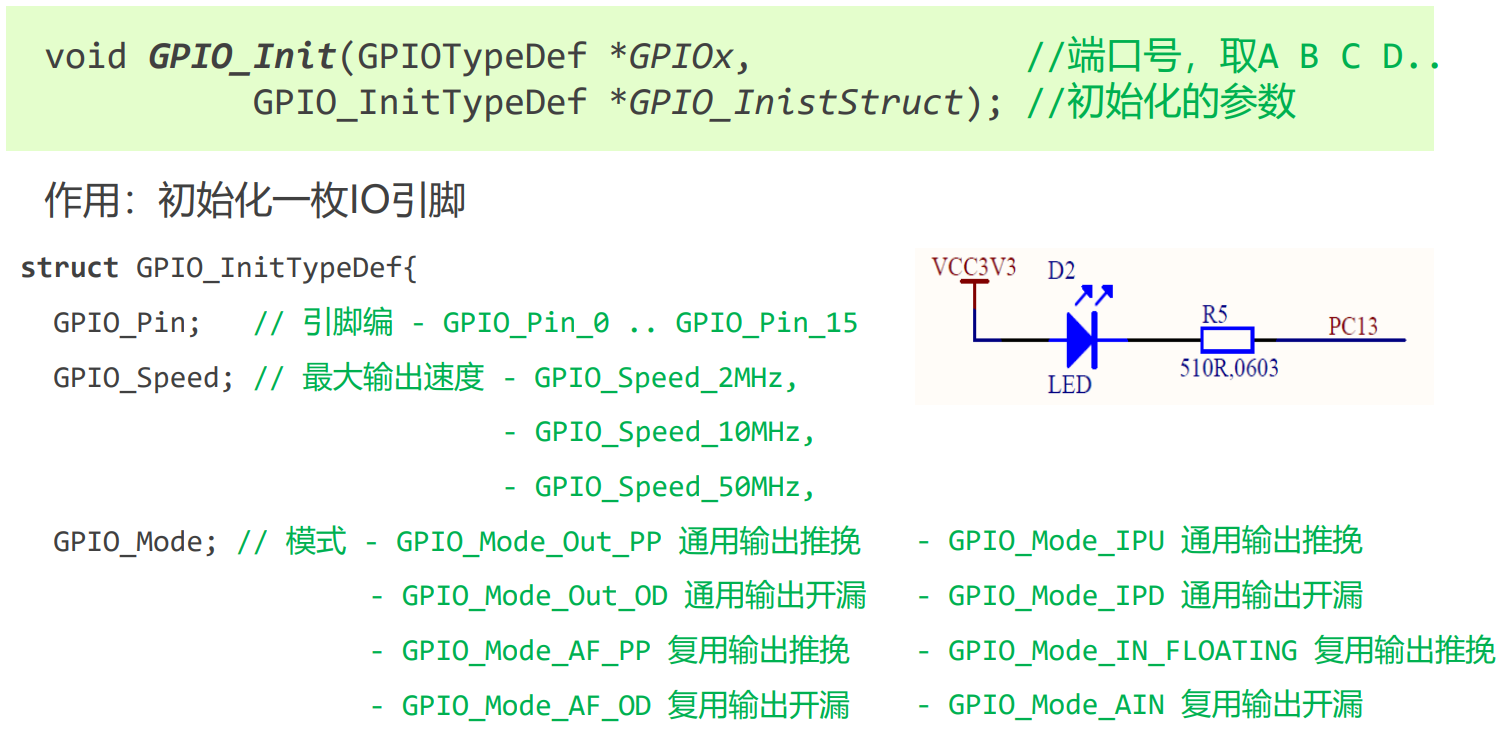

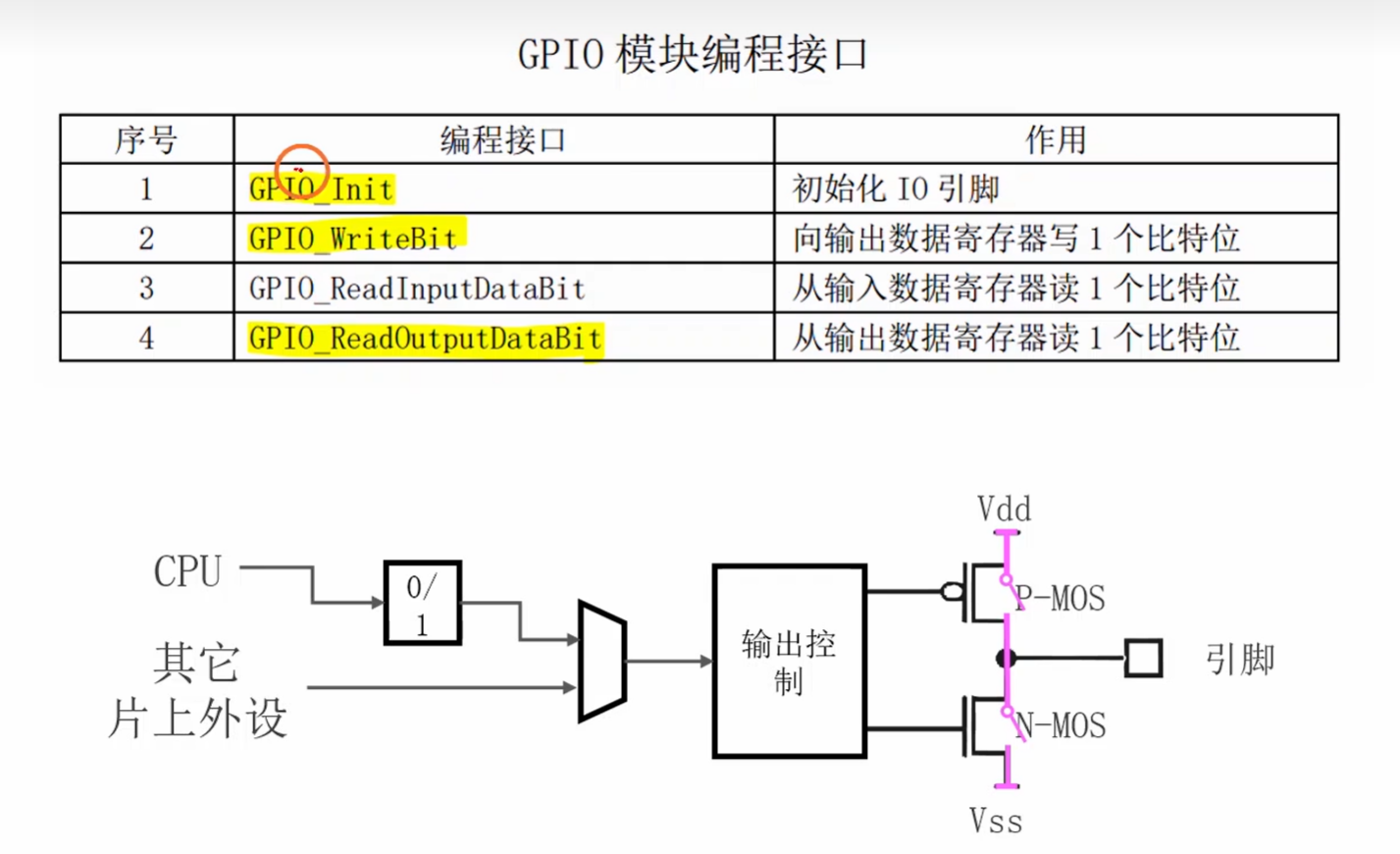

三、GPIO的编程接法

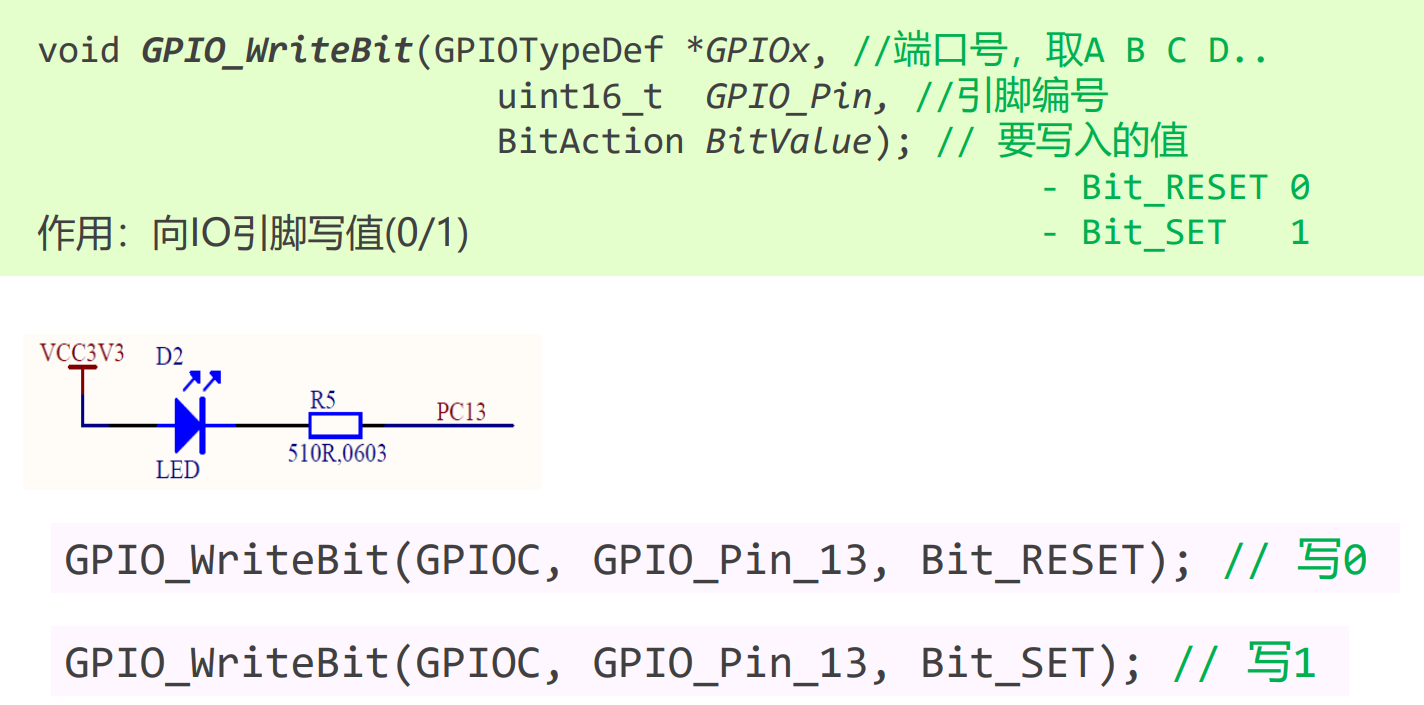

因为板载LED是通用输出开漏模式,所以我们这里往输出数据寄存器里写0时,板载LED亮。

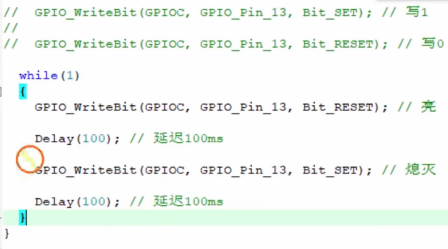

四、闪灯代码的编写方法
