认识常见电子元器件------电阻
介绍
电阻器（Resistor）是一个限流元件，一般用字母R来表示，单位为欧姆Ω（简称欧）。电阻器一般是两个引脚，将电阻接在电路中后，可以限制通过电阻的电流大小。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。比如灯泡，电热丝等均可表示为电阻器元件。
电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。
名词解释
精度
通常也称为容差，是指电阻器的实际阻值与其标称阻值之间允许的最大偏差范围，通常用百分比（%）表示。
常见精度等级：
| 精度等级 | 常见代号 | 典型应用 |
|---|---|---|
| 普通精度 | ±5%，±10%，±20% | 通用电路：上拉/下拉电阻、LED限流、电源滤波、一般数字电路。 |
| 较高精度 | ±1% | 精密电路：电压基准分压、运算放大器外围电阻、电源反馈网络。 |
| 高精度 | ±0.5%， ±0.25%， ±0.1% | 精密仪器：测量设备、医疗电子、数据采集系统。 |
| 极高精度 | ±0.05%， ±0.02%， ±0.01% | 特殊计量/校准设备：标准电阻、航天军工、高精密仪表。 |
影响因素：
| 影响因素 | 描述 |
|---|---|
| 温度 | 温度变化会导致阻值漂移（这是另一个指标：温度系数 TCR，ppm/°C）。精度通常只在特定温度（如25°C）下保证。 |
| 时间/老化 | 长期使用或存放后，电阻阻值会发生永久性微小变化。高精度电阻的老化率更低。 |
| 制造工艺 | 1.厚膜电阻（成本低）：精度较差，通常 ±1% 到 ±5%。 2.薄膜电阻：精度较好，可达 ±0.1% 或 ±0.05%。 3.金属箔电阻：精度极高，可达 ±0.001% 甚至更高。 4.绕线电阻：精度可以很高（±0.01%），但高频特性差。 |
温漂
全称是温度漂移，更专业的叫法是电阻温度系数（英文缩写为 TCR，即 Temperature Coefficient of Resistance）。
简单来说，温漂就是电阻的阻值随着温度变化而变化的程度。没有任何电阻是完美稳定的。当环境温度升高或降低时，电阻内部的材料特性会发生改变，导致其阻值发生漂移。温漂就是用来量化这个漂移有多大的指标。
核心原理：
- 正温漂 (PTC - Positive Temperature Coefficient)：阻值随温度升高而增大。大部分金属材料（如镍、铂）制成的电阻具有此特性。
- 负温漂 (NTC - Negative Temperature Coefficient)：阻值随温度升高而减小。某些半导体材料或碳膜材料具有此特性。
温漂单位：
温漂的单位是 ppm/°C（parts per million per degree Celsius），即每摄氏度变化百万分之几。
- ppm 是百万分之一。1 ppm 代表百万分之一的相对变化，即 0.0001%。
- 这个数值越小，代表电阻越稳定，性能越好。
不同电阻类型的温漂水平
| 电阻类型 | 典型温漂 (TCR) | 稳定性 | 成本 | 典型应用 |
|---|---|---|---|---|
| 厚膜电阻 (最常见的贴片电阻) | ±100 ~ ±400 ppm/°C | 较差 | 极低 | 通用电路、上拉/下拉、LED限流 |
| 金属膜电阻 (直插) | ±50 ~ ±100 ppm/°C | 中等 | 低 | 通用、消费电子 |
| 薄膜电阻 (精密贴片) | ±5 ~ ±50 ppm/°C | 良好 | 中等 | 精密仪器、电源反馈、运放电路 |
| 金属箔电阻 (最高精度) | ±0.05 ~ ±2 ppm/°C | 极佳 | 昂贵 | 计量校准、医疗、航天、高精密电桥 |
| 绕线电阻 (大功率) | ±20 ~ ±100 ppm/°C | 良好 | 中等 | 大功率电源、工业控制 |
温漂重要性：
- 影响电路精度：在一个精密电压基准电路中，如果分压电阻的温漂很大，当设备内部温度升高（比如开机发热或夏天暴晒），输出电压就会漂移，导致测量结果不准或设备工作异常。
- 导致电路失效：在某些振荡电路或滤波器电路中，阻值变化会改变RC时间常数，可能导致振荡频率偏移或滤波器特性改变，严重时电路无法正常工作。
- "差温漂"比"大温漂"更危险：在差分放大器或比例电路中，两个电阻的温漂方向不一致（一个正、一个负）会比它们各自温漂很大但方向一致（同步漂移）更可怕。因为同步漂移时比例不变，而方向不一致会导致比例严重失真。
如何处理温漂问题？
- 合理选择：根据应用需求选择合适TCR的电阻。普通数字电路用 ±200 ppm/°C 足够；精密模拟电路至少要用 ±50 ppm/°C 以下。
- 降额使用：不要让电阻工作在接近其额定功率的状态。功率越大，自发热越严重，阻值漂移也越大。留足功率余量（降额至50%或更低）可以显著减小自热引起的漂移。
- 匹配选型：在关键比例电路中，尽量选择同批次、同型号的电阻，或者使用电阻网络（多个电阻集成在一个基片上），它们具有几乎相同的温度特性，能实现极佳的比例漂移匹配。
- 布局散热：在PCB布局时，将发热元件（如功率管、变压器）远离高精度电阻，并保证良好的通风散热。
噪声
是指电阻两端除了正常的电压降之外，产生的不规则的、随机的、无用的电压或电流波动。
简单来说，就是电阻自身会"制造"一些微小的干扰信号，叠加在有用的信号上。在高灵敏度的放大电路、精密测量仪器或通信接收机中，这些噪声可能会限制系统能处理的最小信号。
| 噪声类型 | 产生原因 | 频率特性 | 关键特点 |
|---|---|---|---|
| 热噪声 (Thermal Noise) | 温度引起内部电荷载流子的随机热运动 | 宽频带、均匀分布（白噪声） | 所有电阻都有，无法消除，与材料无关 |
| 过剩噪声 (Excess Noise) | 电流流过不连续、不均匀的电阻材料时，产生闪烁和波动 | 低频为主（1/f 噪声） | 与材料、工艺强相关，碳膜电阻最严重，绕线/金属箔最低 |
| 接触噪声 (Contact Noise) | 引线与电阻体之间接触不良 | 低频、不稳定 | 主要由制造缺陷或老化引起，优质电阻很小 |
电阻噪声在电路设计中的实际影响:
- 高增益放大电路：比如麦克风前置放大器、生物电信号放大器（ECG/EEG）、光电二极管探测器。电阻的噪声会被放大到显著影响信噪比。通常输入端的电阻要选用金属膜或金属箔，且阻值不能太大（因为热噪声与√R成正比）。
- 精密直流测量：数字万用表、电压基准源。低频过剩噪声（1/f 噪声）会直接体现在读数的不稳定跳动上。必须使用低噪声电阻。
- 音频设备：在唱头放大器、前置放大器中，碳膜电阻的过剩噪声会产生"嘶嘶"的背景噪声，而金属膜电阻则安静得多。
- 开关电源/数字电路：噪声影响不大，普通厚膜电阻即可，因为电源纹波和数字开关噪声远大于电阻自身噪声。
如何选择和应对电阻噪声?
- 优先选择低噪声类型的电阻（按推荐顺序）：
-- 最好：绕线电阻、金属箔电阻（噪声极低，但绕线有电感，高频不适用）
-- 很好：金属膜电阻、薄膜电阻（性价比最高，适合绝大多数精密低频电路）
-- 较差：厚膜电阻（通用场合可用，精密场合慎用）
-- 很差：碳膜电阻（避免用于高增益、低噪声电路）- 尽量降低阻值：
热噪声与 √R 成正比，过剩噪声也与 R 有关。在满足电路功能（如输入阻抗匹配）的前提下，使用尽可能小的阻值。例如，一个 1MΩ 电阻的热噪声是 10kΩ 的 10 倍。- 控制温度和带宽：
-- 降低工作温度（如散热、远离热源）。
-- 在信号通路中增加低通滤波器，限制带宽，可以滤除高频热噪声。- 注意电路结构：
-- 并联 n 个相同阻值的电阻：等效噪声是单个电阻的 1/√n（因为总阻值变小了）。
-- 串联 n 个电阻：总噪声是各电阻噪声的方和根，会变大。
过载
- 本质：电阻器标有额定功率（如0.25W、0.5W）。当实际功率超过这个值，就是"过载"。过载能力描述的就是它能承受这种短期超负荷的"裕量"和"时间"。
- 关键参数：通常用过载电压和短期过载功率来衡量。例如，规格书可能写明"2倍额定电压，持续5秒不损坏"。
- 物理过程：过载时电阻体内产生大量热量。如果热量能暂时被电阻体吸收，而温度还没达到毁坏材料（如碳膜、金属膜）的程度，那么过载结束后，电阻冷却下来，其阻值和性能仍能恢复正常。这就是过载能力的来源。
限制条件：过载能力是短时的。比如几毫秒到几秒。如果长时间过载，热量会持续积累，最终烧毁电阻。常见的碳膜、金属膜电阻过载能力相对较弱；而绕线电阻和保险电阻通常有更强的过载能力，后者甚至设计为在严重过载时熔断来保护电路。- 实际应用：
-- 电源输入端的浪涌抑制电阻，需要承受开机瞬间的大电流冲击。
-- RC吸收电路中的电阻，需要承受高频尖峰电压。
-- 某些测试或保护电路，利用电阻的过载能力来吸收短暂的异常能量。
分类
按制造工艺/外观结构分类
碳膜电阻
结构：
磁棒基体，表面沉积
碳膜导电。
特点：
- 成本极低、产量大。
- 精度一般（±5%）、温漂大、噪声大。
- 耐高温差、稳定性一般。
用途：
普通消费电子、低频电路、低端设备。
金属膜电阻
结构：
瓷芯，表面镀合金金属膜。
特点：
- 精度高（±1%、±0.5%）、温漂小、噪声低。
- 稳定性好、耐高温、体积小。
- 价格高于碳膜电阻
用途：
仪器仪表、嵌入式控制板、精密采样电路
金属氧化膜电阻
结构：
金属氧化物镀膜
特点：
- 抗氧化、耐潮湿、耐腐蚀。
- 功率偏大、过载能力强。
- 精度中等。
用途：
工业设备、电源电路、恶劣环境设备。
绕线电阻
结构：
合金电阻丝缠绕在瓷骨架上。
特点：
- 功率大、耐高温、过载能力极强。
- 精度高、稳定性极高。
- 有电感，不适合高频电路。
体积大、偏重。
用途：
大功率负载、电源、充电桩、工业控制。
水泥电阻（陶瓷绕线）
结构：
电阻丝封装在水泥陶瓷壳内。
特点：
- 大功率、阻燃、防爆、耐冲击。
- 绝缘性好、抗震动。
- 精度低、体积大。
用途：
家电、电源限流、过流保护电路。
贴片电阻（片式厚膜/薄膜）
结构：
微型陶瓷基板上刷电阻材料，在进行封装和添加保护层。
特点：
- 体积极小，适合SMT贴片量产。
- 一致性好，适合自动化焊接。
- 厚膜：常规通用、性价比高。
- 薄膜：高精度、低温漂、高频性能好。
用途：
手机、主板、嵌入式电路板、小型智能硬件。
按功能/特性分类
固定电阻
电阻值固定不变。
常见：碳膜、金属膜、贴片
特点：成本低、电路稳定、用量最大。
可调电阻（电位器）
分类：旋转式、滑动式、精密多圈电位器。
特点：阻值可手动调节。
用途：音量调节、电压分压、参数校准、设备调试。
热敏电阻
NTC（负温度系数）：温度升高→电阻变小
PTC（正温度系数）：温度升高→电阻变大
用途：温度采样、电路防浪涌、过热保护
光敏电阻（VAR）
特点：光照越强，电阻越低；
用途：光控电路、感应设备、灯光自动控制
压敏电阻
特点：电压超过阈值，电阻急剧变小；
用途：防雷击、防浪涌、电源输入端过压保护
熔断电阻（保险电阻）
兼具电阻 + 保险丝双重功能；
过载时熔断断路，保护后级电路；
用途：家电电源、小型设备限流保护

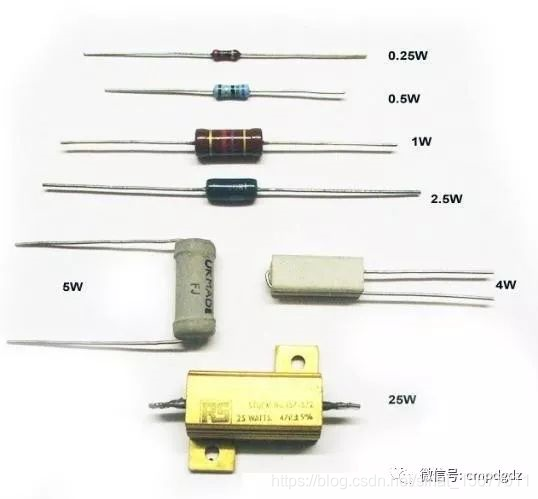

按功率大小分类
小功率电阻：1/8W、1/4W、1/2W
（贴片、碳膜、金属膜，信号电路常用）
中功率电阻：1W、2W、3W
大功率电阻：5W~50W+（线绕、水泥、铝壳电阻）

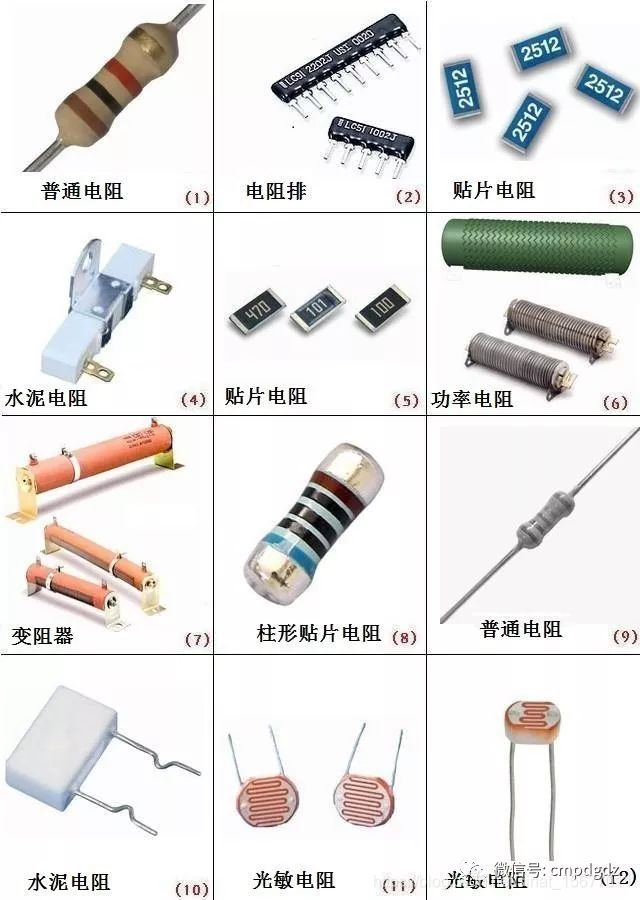

示例图：
注：图片来源
