汽车免拆诊断案例 | 2015 款奔驰 CLS320 车发动机偶尔无法起动

故障现象

一辆2015款奔驰CLS320车,搭载276 820发动机,累计行驶里程约为13.1万km。车主反映,发动机偶尔无法起动,且组合仪表上多个故障灯异常点亮。

故障诊断

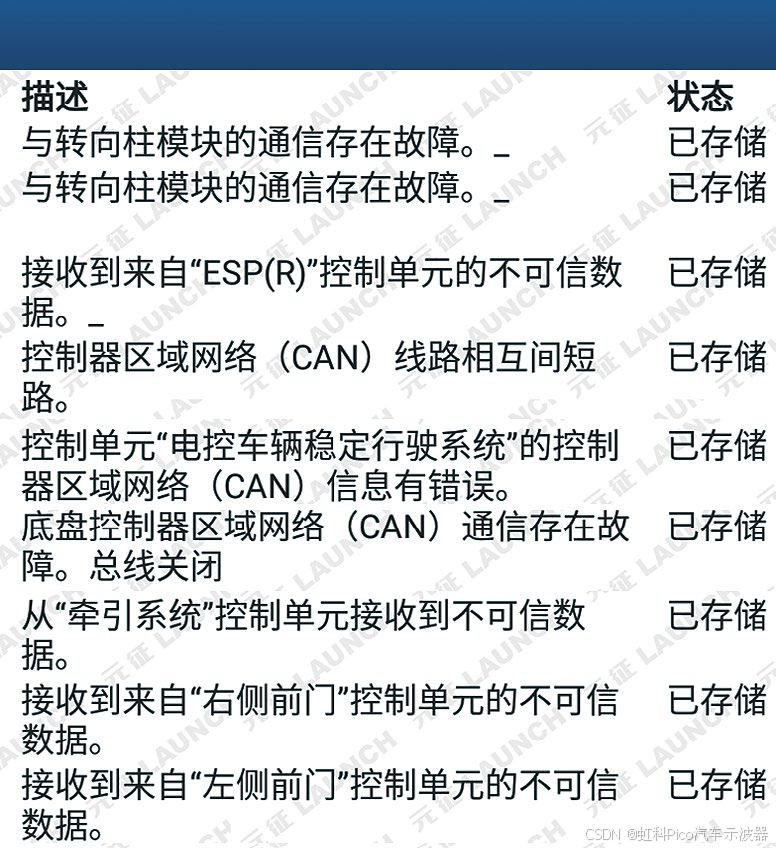

接车后试车,发动机可以起动,但组合仪表上多个故障灯异常点亮,且提示多个系统停止运作。用故障检测仪检测,发现多个控制模块中均存储有多个通信类故障代码(图1)。

图1 读得的故障代码

清除故障代码后试车,组合仪表上的故障灯熄灭,只提示"盲点辅助功能停止运作"(图2)。梳理故障代码,推断底盘控制器区域网络(CAN E)总线存在偶发故障。

图2 清除故障代码后的组合仪表

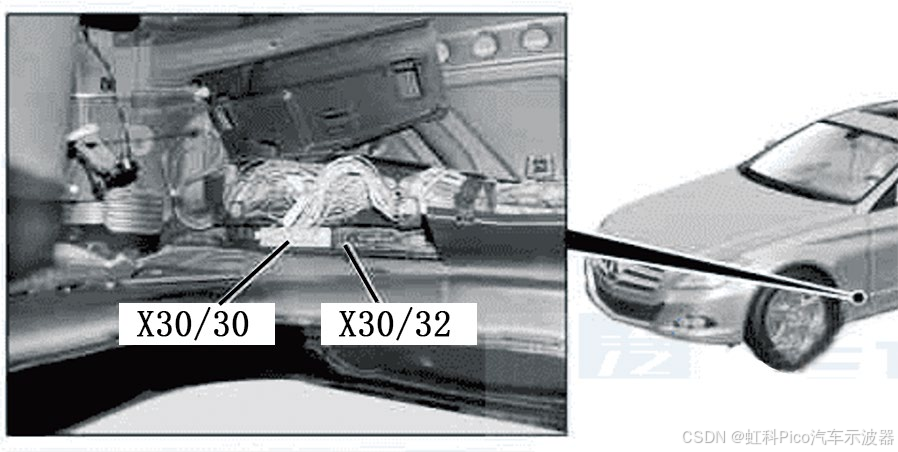

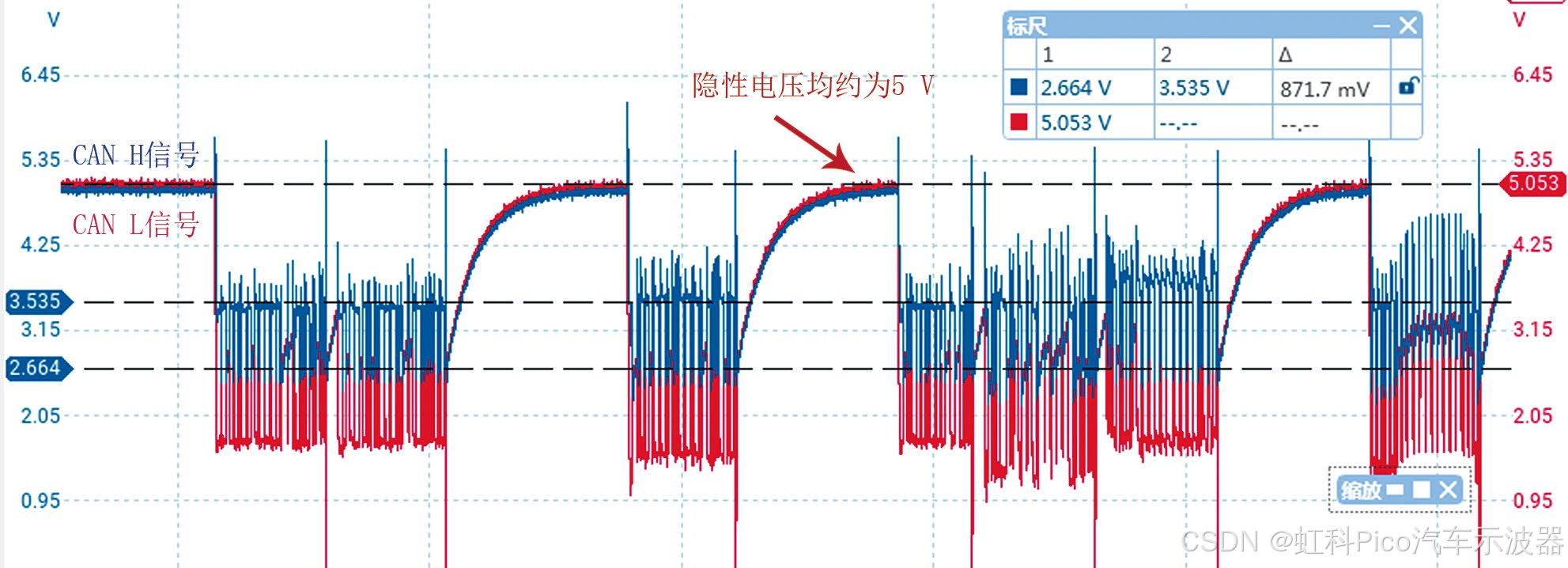

用虹科Pico汽车示波器从CAN E总线电位分配器X30/30(图3,位于制动踏板侧地毯下方)处测量CAN E总线信号波形(图4),发现虽然CAN E总线上有信号传输,但是CAN L信号和CAN H信号的隐性电压均约为5 V(正常约为2.5 V),异常。

图3 CAN E总线电位分配器X30/30

图4 异常的CAN E总线信号波形

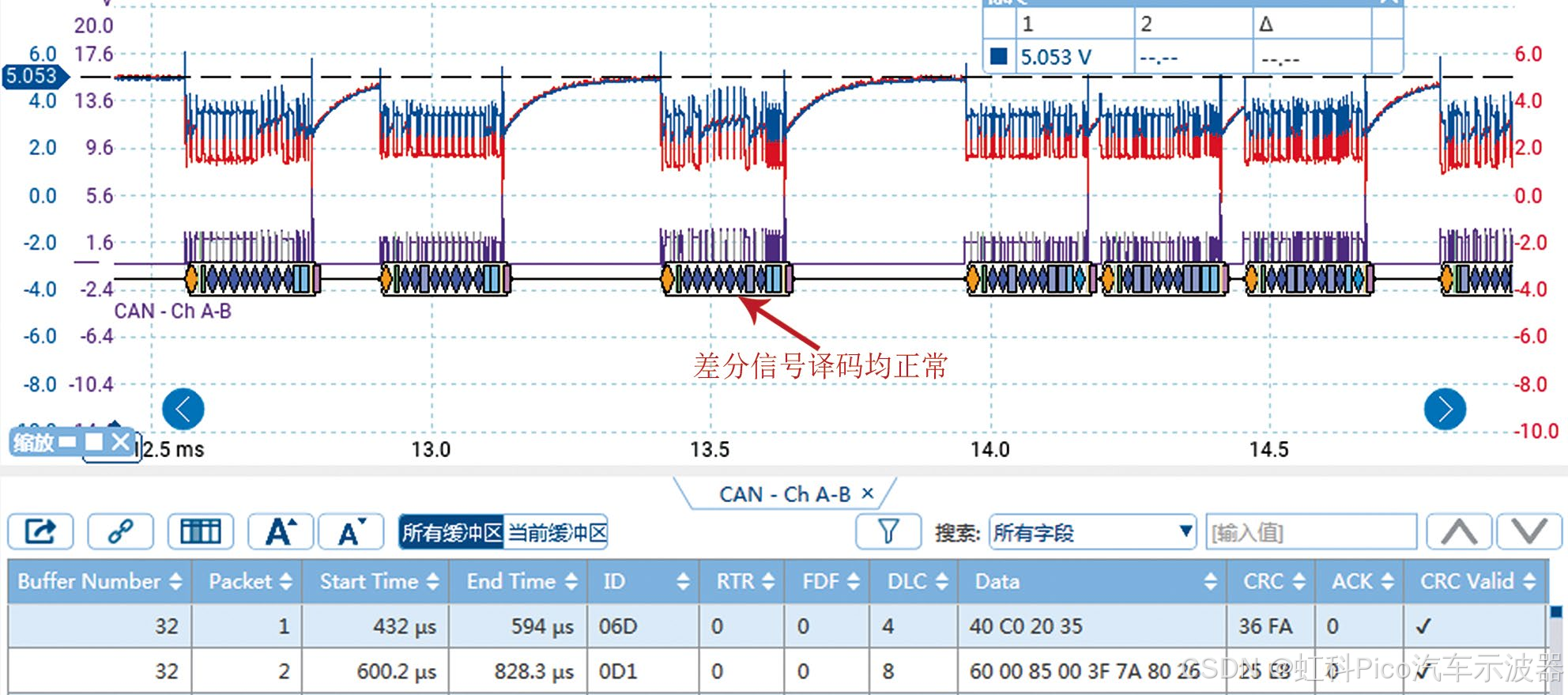

利用数学通道对CAN L信号和CAN H信号进行差分计算,并对差分信号进行译码(图5),发现译码成功,说明此时CAN E总线仍能够正常通信。

图5 异常的CAN E总线信号波形

依次脱开CAN E总线电位分配器X30/30上的导线连接器,当脱开8号导线连接器时,CAN E总线信号恢复正常(图6)。

图6 正常的CAN E总线信号波形

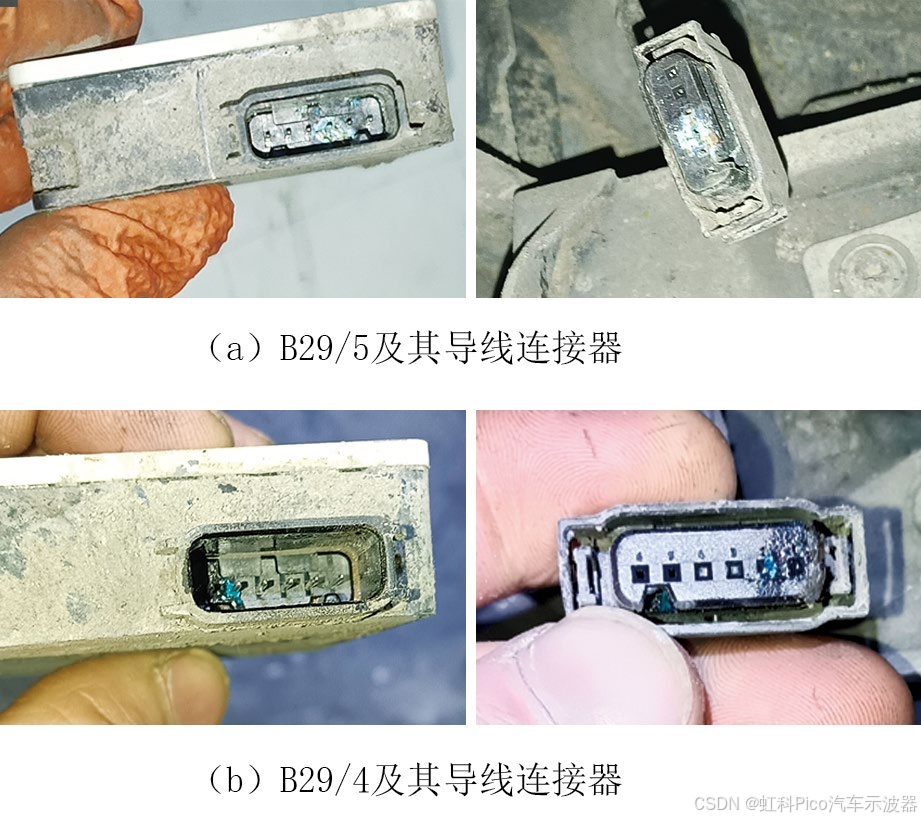

查看CAN E总线电路,得知8号导线连接器上的CAN线连接至左后保险杠智能雷达传感器(B29/4)和 右后保险杠智能雷达传感器(B29/5)。检查B29/4、B29/5,发现B29/4、B29/5及其导线连接器的端子均腐蚀严重(图7)。

图7 B29/4、B29/5及其导线连接器的端子均腐蚀严重

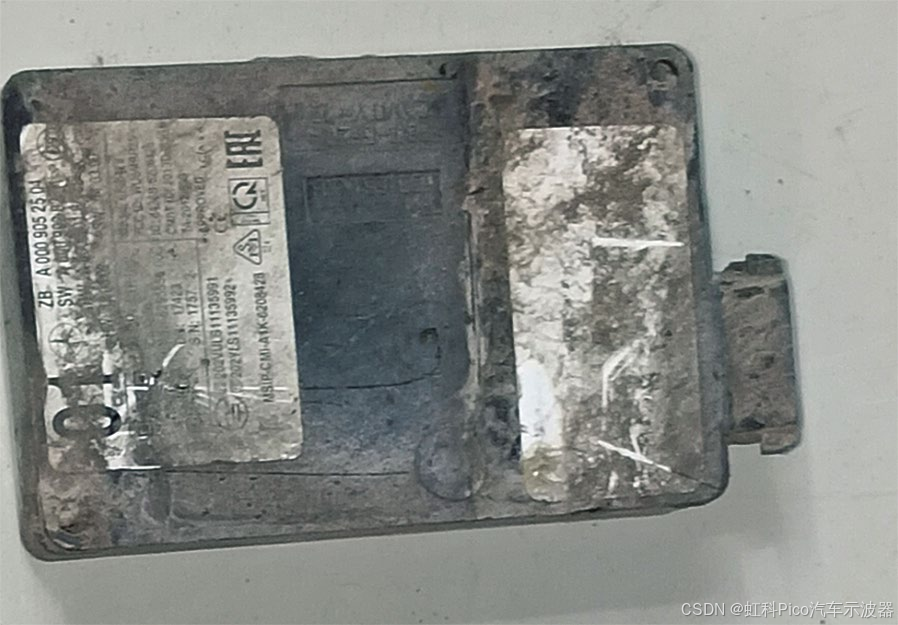

将腐蚀的端子处理后装复试车,CAN E总线信号波形恢复正常,但B29/5无法通信。仔细检查B29/5的供电和搭铁,均正常,推断B29/5损坏(图8)。

图8 损坏的B29/5

故障排除

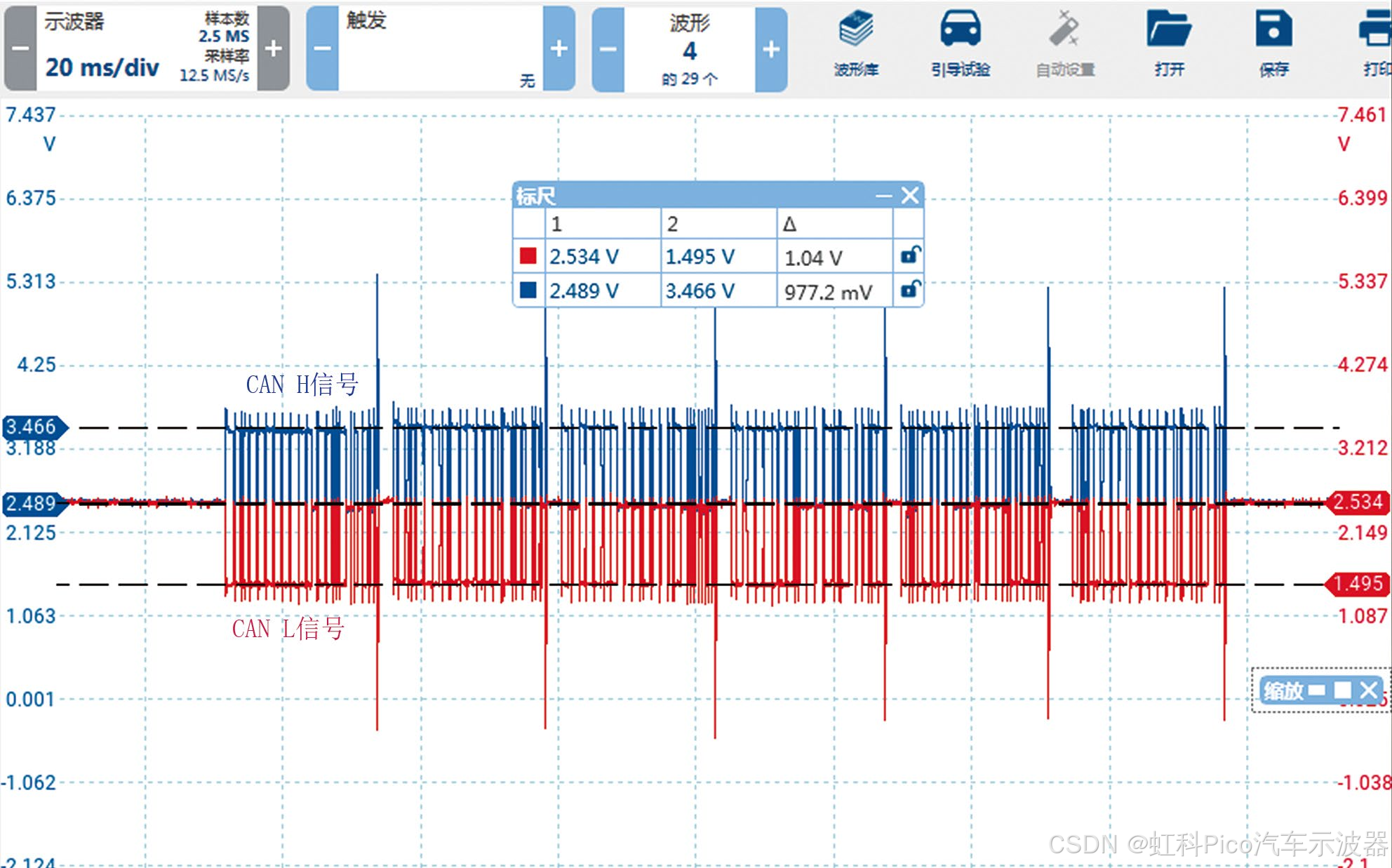

处理B29/4、B29/5及其导线连接器的端子,并更换B29/5后反复试车,CAN E总线信号波形恢复正常,且故障现象未再出现,故障排除。

****案例作者:****吴超峰 余姚东江名车专修厂

案例刊于:《汽车维护与修理》杂志 2025·08 上半月刊
