密码学系列 - TEE

背景知识

SGX(TEE)相比纯软件加密方案的优势

相比纯软件的隐私保护解决方案（比如之前介绍的同态加密、混淆电路等软件加密方案）​，SGX的优势主要体现在以下3个方面。

1. 计算性能高
2. 可扩展性强
3. 应用程序可验证

SGX(TEE)的不足

1. 可能受到侧信道攻击
2. 用户必须相信硬件厂商和平台服务商
3. 漏洞曝光后可能难以及时修复
4. 密钥管理面临可用性问题

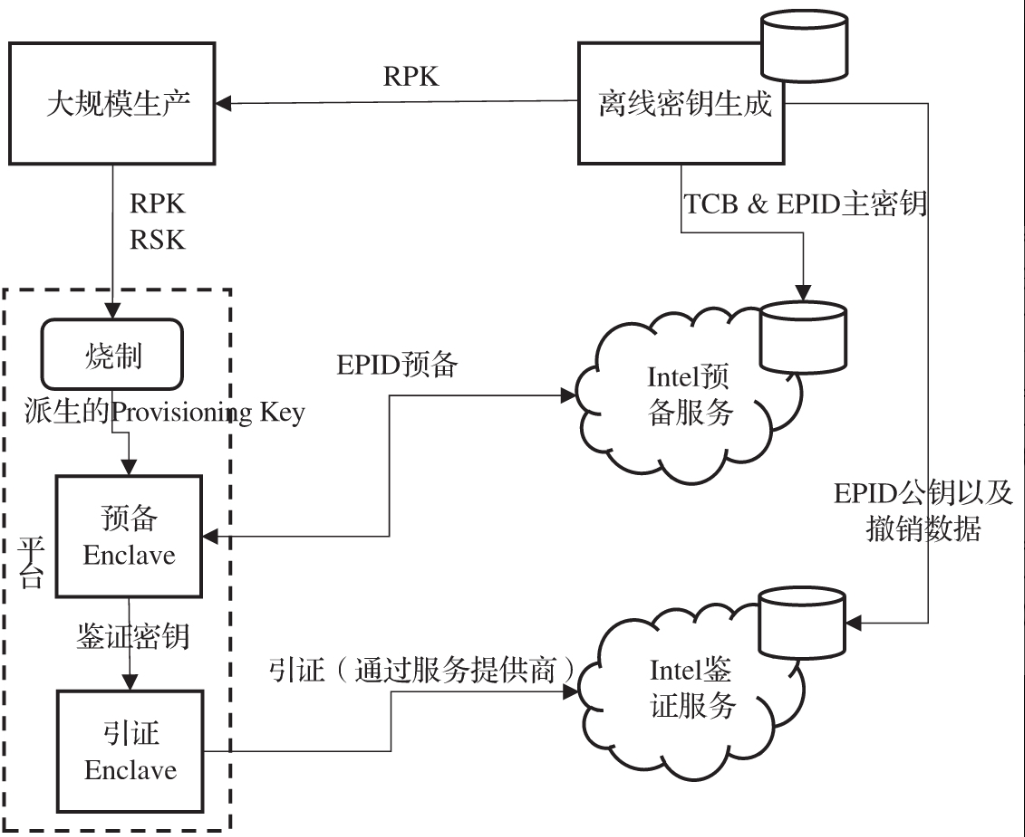

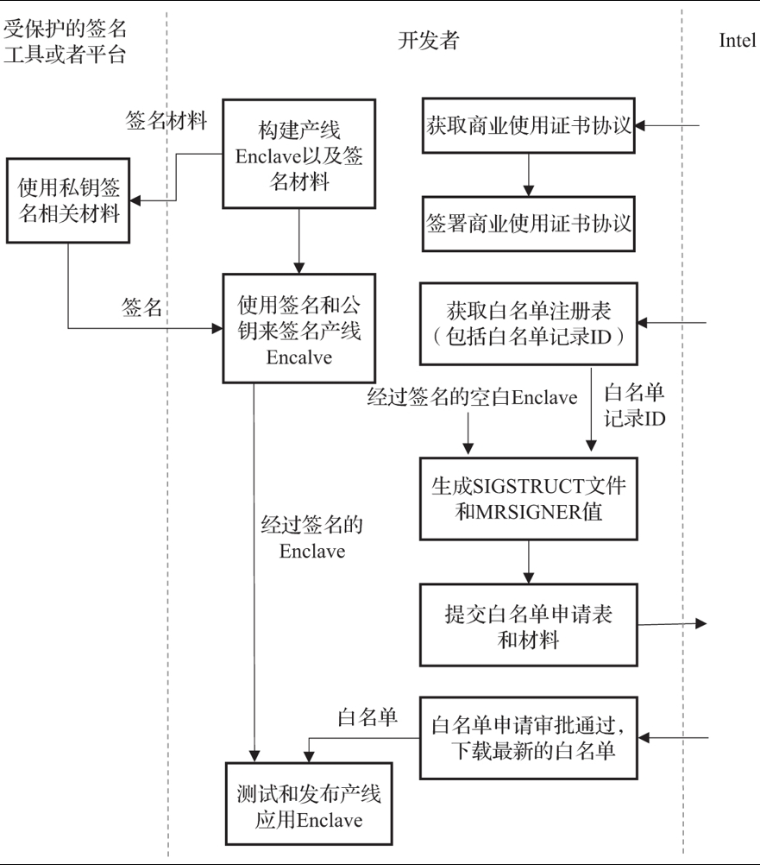

SGX签名/鉴证流程

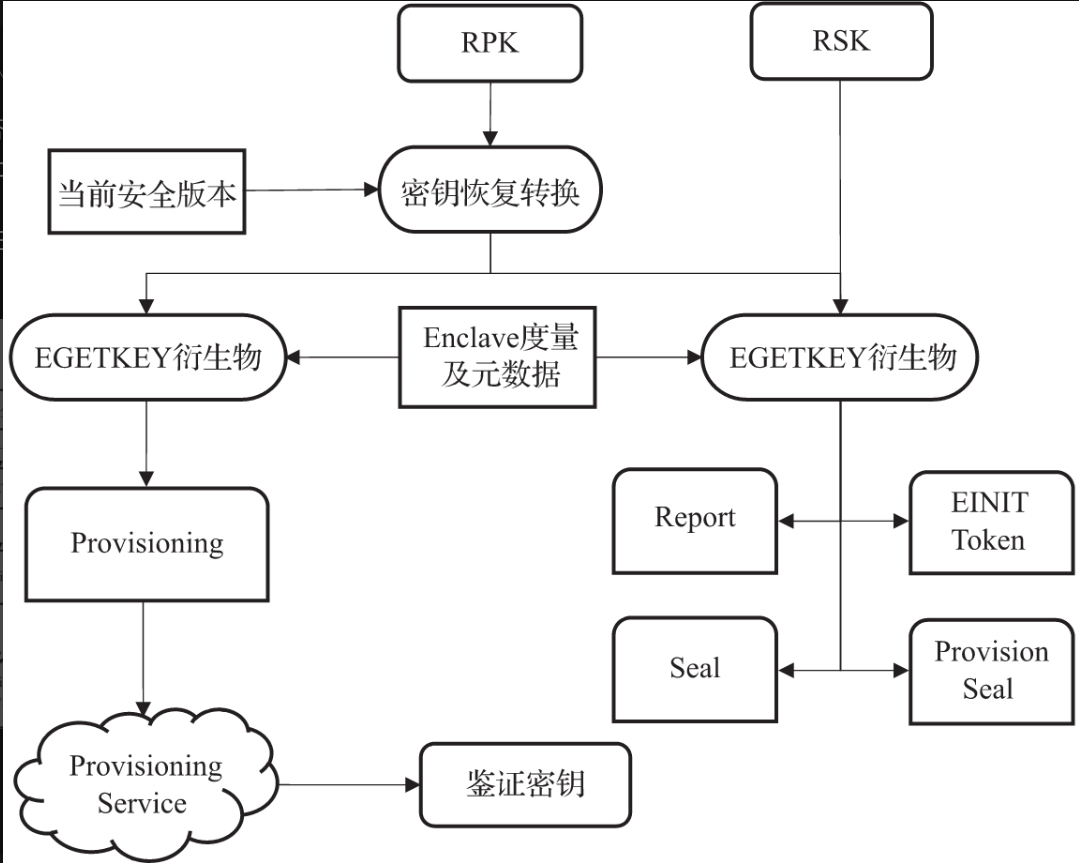

SGX密钥层级结构

SGX CPU中烧录了两个设备根密钥：

• RPK（Root ProvisioningKey）和RSK（RootSealing Key）。RPK在一个被称为Intel密钥生成设备（iKGF）的特殊用途设施内的专用硬件安全模块（HSM）上随机生成。
• RSK是在CPU内随机生成的。Intel宣称会清除生成该密钥时所产生的所有残留物，因此，每个平台都可以认为其RSK是唯 一的且只有该平台自己知道

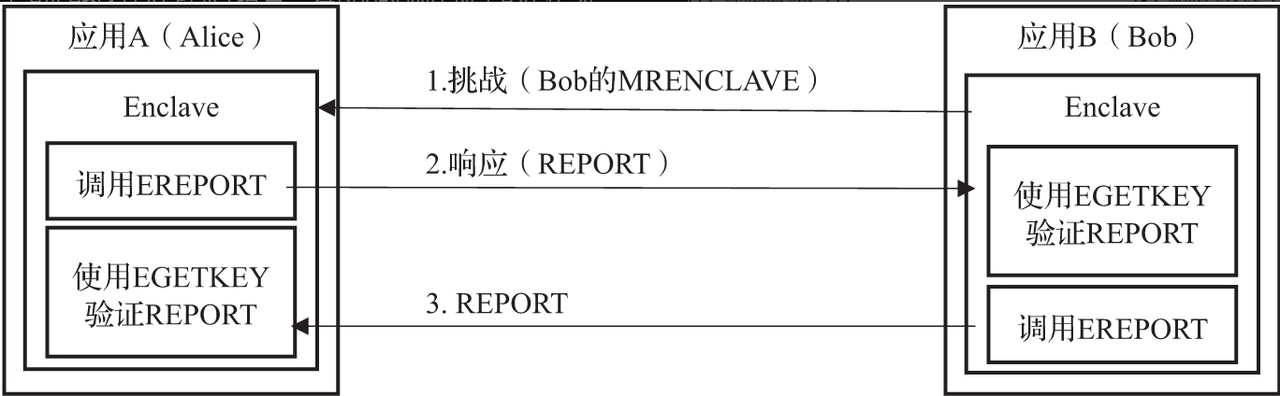

本地鉴证

本地鉴证是指运行在同一个平台上的两个Enclave在相互通信前通过SGX报告机制进行相互认证

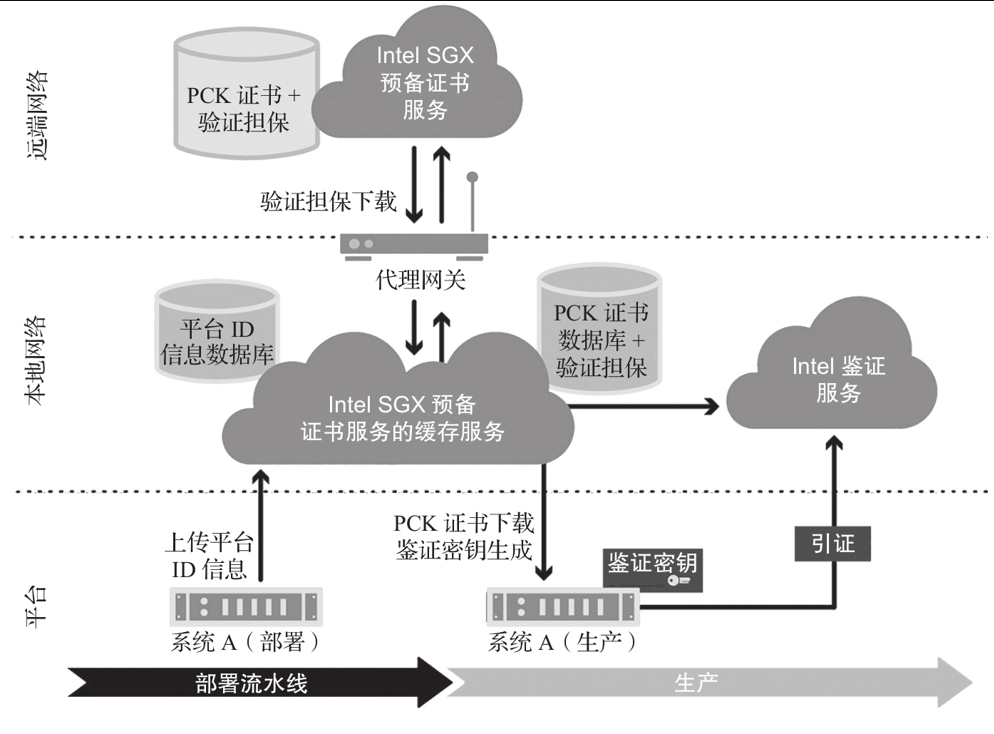

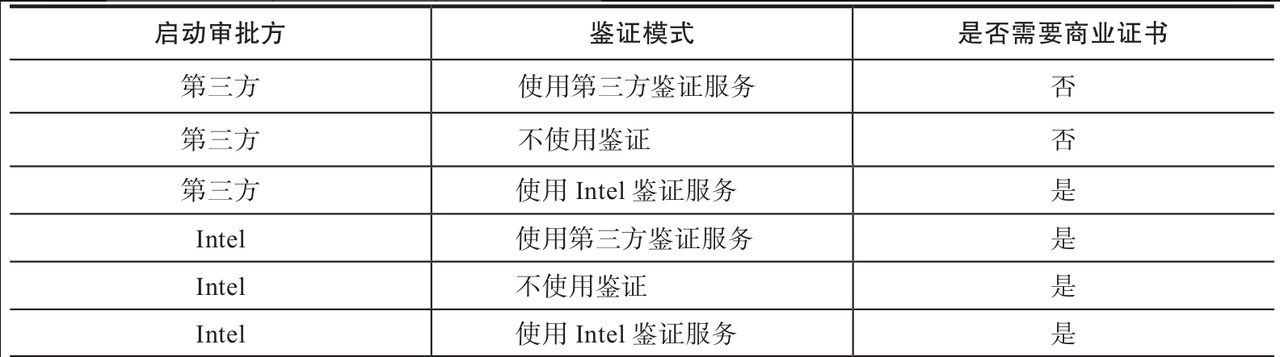

远程鉴证

远程鉴证用于本地软件证明自己运行在Enclave中，以获取远端的认证者（亦称为依赖方，Relying Party）的信任

• EPID: 依赖Intel提供的鉴证服务

• ECDSA: 第三方通过Inter SGX DCAP提供远程鉴证服务


开源项目

CPU-TEE

安全执行环境TEE（SGX(Intel) / SEV(AMD)，TrustZone(Arm)等），相关开源项目（Graphene/Occlum/OpenEnclave/Asylo等）

• LibOS
  • Occlum / Gramine 可以帮助开发人员将现有应用程序打包为基于 Intel SGX 构建的"机密库"包。
  • Arm平台的OP-TEE
• SDK
  • Intel SGX SDK
  • Enarx 可以帮助开发人员编译一个可以透明地跨多个部署类别部署。相同的程序可以在"机密库"（如 SGX）或"机密虚拟机"（如 SEV‑SNP）中运行，Enarx 提供抽象层以确保相同的运行时环境管理。
  • OpenEnclave 可以让开发人员设计一个能够同时在 SGX（打包为"机密库"）和 TrustZone（打包为"机密流程"）上运行的库。

原生SDK

[C++]Inter SGX SDK在SGX硬件中执行

• 编译生成.sig签名文件

  • 使用 SGX 提供的签名工具（sgx_sign）。
  • 读取开发者提供的 config.*.xml 文件，定义 Enclave 的安全属性。
  • 对 Enclave 文件进行签名，生成 .sig 文件。

• 运行

  • 运行时，加载 .sig 文件和 .signed.so 文件

  • 技能 模拟/硬件 运行

  文件名	作用
  *.so	编译后的 Enclave 文件
  *.sig	Enclave 的签名文件
  Enclave.config.xml	配置文件，定义 Enclave 属性（用于签名）。
  *.signed.so	签名后的 Enclave 可执行文件

基于原生SDK

基于原生SDK的开发存在较高的学习门槛，而很多实际业务应用依赖特定的库文件（如PyTorch），此时基于SDK的开发会非常烦琐

[C++]微软openenclave实现SGX虚拟机

我的笔记本能跑通的环境, 需要 sgx-sdk 和 dcap (DCAP需要CPU支持 sgx launch control 和 sgx2)

[Python+Rust]开发框架Teaclave (Python调用Rust实现)

基于 Rust SGX SDK: https://github.com/apache/incubator-teaclave-sgx-sdk

git clone https://github.com/apache/incubator-teaclave.git
cd incubator-teaclave
docker run --rm -v $(pwd):/teaclave -w /teaclave \
  -it teaclave/teaclave-build-ubuntu-1804-sgx-2.14:latest \
  bash -c ". /root/.cargo/env && \
    rustup component add rust-src --toolchain nightly-2022-10-22-x86_64-unknown-linux-gnu && \
    . /opt/sgxsdk/environment && \
    mkdir -p build && cd build && \
    export http_proxy=http://172.17.0.1:12333 && \
    export https_proxy=http://172.17.0.1:12333 && \
    cmake -DTEST_MODE=ON -DSGX_SIM_MODE=ON .. && \
    make"


export AS_SPID="00000000000000000000000000000000"
export AS_KEY="00000000000000000000000000000000"
export AS_ALGO="sgx_epid"
export AS_URL="https://api.trustedservices.intel.com:443"
cd docker
docker-compose -f docker-compose-ubuntu-1804.yml up --build

[WASM]红帽开放Enarx

sudo dpkg -i enarx_0.7.1-1_amd64.deb

/opt/wasi-sdk/bin/clang++ fibonacci.cpp --sysroot /opt/wasi-sdk/share/wasi-sysroot/ -o fibonacci.wasm

enarx run fibonacci.wasm

库操作系统LibOS

LibOS相当于是在操作系统内核上提供了一份精简版的内核和软件运行库。LibOS可以作为TEE，为应用程序提供单独的安全环境。应用程序之间只能通过LibOS进行通信。这种方式的优点是可以较为快捷地将原有程序迁移到TEE环境，无须重新开发

基于LibOS

业务代码可直接通过LibOS在Enclave内部运行，无须重构，这大大方便了业务应用的接入。

[C++]用gramine(原来叫Graphene)在SGX硬件中执行

Gramine 是一个允许在 Intel SGX（Software Guard Extensions）上运行未修改的 Linux 应用程序的开源库操作系统（Library OS）。它并不是一个 SGX 的软件模拟器，而是专门为直接在 SGX 硬件上运行而设计的。

论文: https://www.usenix.org/system/files/conference/atc17/atc17-tsai.pdf

• 安装

  • https://gramine.readthedocs.io/en/latest/installation.html

• 编译安装

  • https://gramine.readthedocs.io/en/latest/devel/building.html
  • 依赖
    • linux-sgx
    • linux-sgx-driver
    • linux-sgx-sdk
    • Intel SGX DCAP

• 编译生成.sig签名文件

  • 使用签名工具（gramine-sgx-sign）。

  • 读取开发者提供的 .manifest 文件，定义 Enclave 的安全属性。

  • 对 Enclave 文件进行签名，生成 .sig 文件。

  特性	gramine-direct	gramine-sgx
  依赖 SGX 硬件	否	是
  执行环境	普通用户态环境	SGX enclave
  安全性	标准用户态安全，依赖 Linux 环境	硬件级别保护，防止数据泄露和篡改
  性能	无额外开销，性能接近原生应用	因为 enclave 和加密操作，有性能开销
  适用场景	开发、测试或对安全性要求不高的场景	生产环境，对安全性有高要求的场景

• 运行

  • 运行时，加载 .sig 文件

  • 我的笔记本能编译,运行时报找不到device, 需要 sgx-sdk 和 dcap

  • error: Cannot open SGX driver device. Please make sure you're using an up-to-date kernel or the standalone Intel SGX kernel module is loaded.

  • error: load_enclave() failed with error: No such file or directory (ENOENT)

[C++, Go, Rust]用Occlum实现SGX虚拟机

用户可以使用命令cpuid来检测HW是否满足Occlum要求。

• SGX2，cpuid | grep SGX2
• FLC，cpuid | grep SGX_LC

且我的环境缺少 /dev/sgx_enclave

用docker

docker pull occlum/occlum:0.31.0-rc-ubuntu22.04

docker run -it --privileged -v /dev/sgx:/dev/sgx occlum/occlum:0.31.0-rc-ubuntu22.04
#如果报错: docker: Error response from daemon: privileged mode is incompatible with user namespaces.  You must run the container in the host namespace when running privileged mode.
#则运行
docker run -it --privileged --userns=host -v /dev/sgx:/dev/sgx occlum/occlum:0.31.0-rc-ubuntu22.04


#(可选)容器内尝试 Intel SGX SDK 的示例代码，以确保 SGX 正常运行
cd /opt/intel/sgxsdk/SampleCode/SampleEnclave && make && ./app


#容器内预装的Occlum演示代码 /root/demos
