flutter 与原生通信的底层原理(二)

一、问题：Dart 和原生代码如何通信？

Dart 和 Java/Kotlin 运行在不同的虚拟机中
它们的内存空间完全隔离
不能直接调用对方的函数或访问对象

解决方案：进程间通信（IPC）

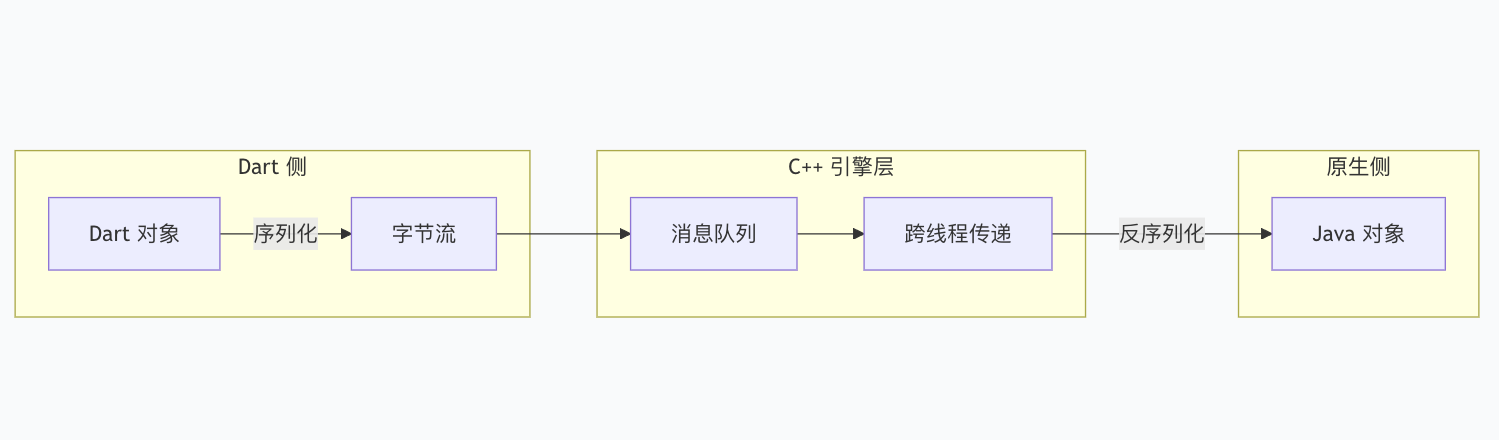

Flutter 采用了类似 IPC（进程间通信） 的机制，虽然它们在同一个进程，但原理相同：

二、底层通信的完整流程

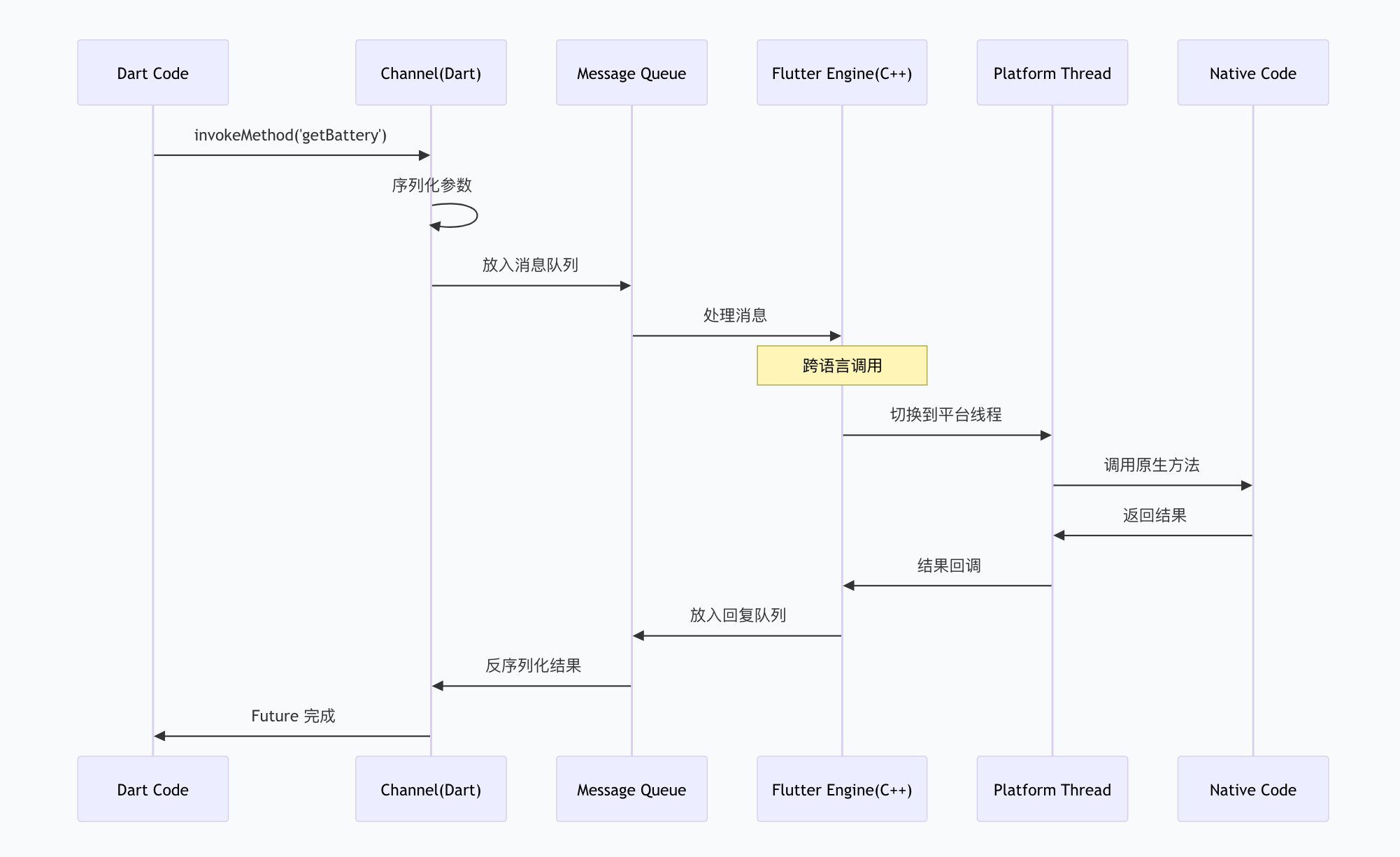

1. 消息从 Dart 到原生的路径

2. 每一步的原理解析

第一步：Dart 侧的序列化

复制代码

// Dart 代码
platform.invokeMethod('getBattery', {'unit': 'percent'});

// 底层实际执行（简化）
Future<ByteBuffer> _sendPlatformMessage(String channel, ByteBuffer message) {
  // 1. 将参数序列化为二进制
  final List<int> encoded = StandardMethodCodec.instance.encodeMethodCall(
    MethodCall('getBattery', {'unit': 'percent'})
  );

  // 2. 调用 Engine 的 C++ 函数
  return _dispatchPlatformMessage(channel, encoded);
}

序列化后的二进制格式：

复制代码

[method_name_length][method_name][arguments_length][arguments_data]
[0x0B][getBattery][0x0F][{unit:percent}]

第二步：跨语言边界调用

复制代码

// Flutter Engine C++ 代码（简化）
void PlatformView::DispatchPlatformMessage(const std::string& channel,
                                           const std::vector<uint8_t>& message) {
  // 1. 创建消息对象
  auto platform_message = std::make_unique<PlatformMessage>(channel, message);

  // 2. 放入消息队列（线程安全）
  task_runner_->PostTask([this, message = std::move(platform_message)]() {
    // 3. 在 Platform Thread 处理消息
    HandlePlatformMessage(std::move(message));
  });
}

第三步：查找并调用原生 Handler

复制代码

// Flutter Engine 调用 Java 的桥梁
void PlatformMessageRouter::HandlePlatformMessage(
    std::unique_ptr<PlatformMessage> message) {

  // 1. 找到对应的 Channel
  auto& channel = message->channel();

  // 2. 通过 JNI 调用 Java 方法
  JNIEnv* env = AttachCurrentThread();

  // 3. 查找 Java 中的 MethodChannel 类
  jclass channel_class = env->FindClass("io/flutter/plugin/common/MethodChannel");

  // 4. 调用 Java 的 onMethodCall 方法
  env->CallVoidMethod(channel_object, on_method_call_id,
                     call_object, result_object);
}

第四步：Java 侧接收消息

复制代码

// Android 侧的 MethodChannel 内部实现
public class MethodChannel {
    public void invokeMethod(String method, Object arguments, Result callback) {
        // 1. 将二进制消息反序列化为 MethodCall
        MethodCall call = codec.decodeMethodCall(message);

        // 2. 调用你注册的 Handler
        handler.onMethodCall(call, new Result() {
            @Override
            public void success(Object result) {
                // 3. 序列化结果并返回
                reply(encodeSuccessResult(result));
            }
        });
    }
}

三、关键底层机制

1. JNI（Java Native Interface）- Dart 与 Java 的桥梁

复制代码

// Flutter Engine 中的 JNI 调用示例
void FlutterJNI::DispatchPlatformMessage(JNIEnv* env, jobject jcaller,
                                          jstring jchannel,
                                          jbyteArray jmessage,
                                          jint jposition,
                                          jint jresponseId) {
  // 1. 将 Java 字符串转为 C++ 字符串
  const char* channel = env->GetStringUTFChars(jchannel, nullptr);

  // 2. 将 Java 字节数组转为 C++ 向量
  std::vector<uint8_t> message = JavaByteArrayToVector(env, jmessage);

  // 3. 调用 C++ 处理函数
  nativeEngine->DispatchPlatformMessage(channel, message, responseId);

  // 4. 释放 Java 资源
  env->ReleaseStringUTFChars(jchannel, channel);
}

JNI 的作用：

让 C++ 代码可以调用 Java 代码
让 Java 代码可以调用 C++ 代码
实现跨语言的数据转换

2. Dart Native Extension - Dart 与 C++ 的桥梁

复制代码

// Flutter Engine 注册 Dart 函数
void PlatformConfiguration::RegisterNatives(
    tonic::DartLibraryNatives* natives) {
  // 注册 Dart 可调用的 C++ 函数
  natives->Register({
      {"Window_scheduleFrame", ScheduleFrame},
      {"Window_platformConfiguration", PlatformConfiguration},
      {"Window_updateSemantics", UpdateSemantics},
      // 平台消息相关
      {"PlatformConfiguration_sendPlatformMessage", SendPlatformMessage},
  });
}

// Dart 调用这个 C++ 函数
void SendPlatformMessage(Dart_NativeArguments args) {
  // 1. 获取 Dart 传递的参数
  Dart_Handle channel = Dart_GetNativeArgument(args, 0);
  Dart_Handle message = Dart_GetNativeArgument(args, 1);

  // 2. 转为 C++ 类型
  std::string channel_name = tonic::DartConverter<std::string>::FromDart(channel);
  std::vector<uint8_t> message_data = tonic::DartConverter<std::vector<uint8_t>>::FromDart(message);

  // 3. 调用 C++ 处理函数
  auto* window = tonic::DartConverter<Window*>::FromDart(Dart_GetNativeArgument(args, 2));
  window->client()->SendPlatformMessage(channel_name, message_data);
}

3. 消息队列与线程调度

复制代码

// Flutter 的线程模型
class PlatformTaskRunner {
 public:
  void PostTask(std::function<void()> task) {
    // 使用互斥锁保护消息队列
    std::lock_guard<std::mutex> lock(queue_mutex_);
    task_queue_.push(std::move(task));

    // 通知平台线程有新消息
    NotifyPlatformThread();
  }

  void Run() {
    while (running_) {
      std::function<void()> task;
      {
        std::lock_guard<std::mutex> lock(queue_mutex_);
        if (task_queue_.empty()) {
          // 等待新消息
          condition_.wait(lock);
          continue;
        }
        task = std::move(task_queue_.front());
        task_queue_.pop();
      }

      // 执行任务
      task();
    }
  }
};

四、与 IPC 的类比

特性	Flutter Channel	传统 IPC（如 Binder）
数据隔离	内存空间隔离	进程隔离
序列化	StandardMessageCodec	Parcel/Marshalling
线程模型	消息队列 + 任务调度	Binder 线程池
调用方式	异步回调	同步/异步
性能	中等（2-5μs）	较高（1-3μs）
