录音与音频可视化

需求背景

实现效果

现在很多AI智能体应用，会向用户开放自定义音色的功能，以便用户能使用自己的声音生成一个角色。实现自定义音色的前提就是采集用户自己的声音，以供后续大模型生成角色的自定义音色。本文将介绍，怎么在web中实现录音以及音频的可视化。

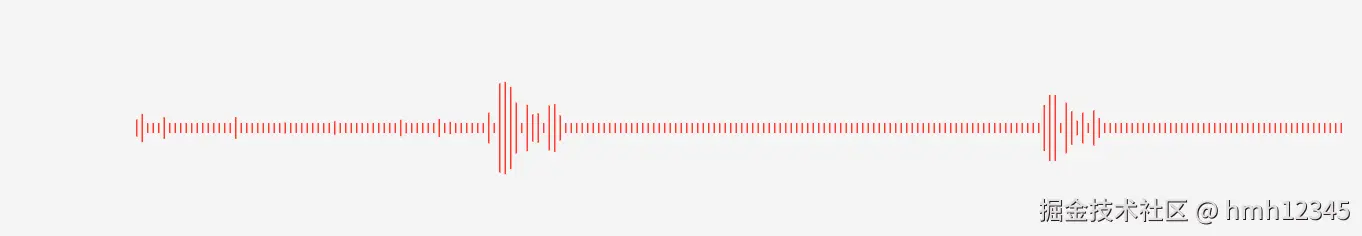

实现效果如下，类似iphone的语音备忘录：

它具有以下特点：

波形随着音量实时变化
从右向左滚动
播放时可以复现录音波形

技术选型

怎么采集声音

浏览器中录音主要有三种方案：MediaRecorder、Web Audio API、Recorder-Core
1. MediaRecorder API：是浏览器提供的高层封装录音接口用法如下：

js 复制代码

const stream = await navigator.mediaDevices.getUserMedia({ audio: true });

const recorder = new MediaRecorder(stream);

recorder.ondataavailable = (e) => {
  const blob = e.data; // 音频文件
};

recorder.start();

这是浏览器原生支持的API，简单高效实现录音，但是只能拿到编码后的blob，无法获取原始的振幅数据，也就无从实现实时可视化了。

2. Web Audio API 这是浏览器提供的音频处理引擎，只提供原始的振幅数据，可以实现音频可视化。可是，这套API不做任何封装，需要自行处理buffer 拼接、多通道处理、文件头封装等问题，实现过于复杂，因此不做考虑

3. Recorder-Core 这个库基于Web Audio API，实现了以下功能：

实时回调输出振幅数据（实现音频实时可视化的关键）
WAV编码
生命周期封装大大简化了音频采集的实现，并且具有良好的浏览器兼容性，在PC + 主流移动浏览器上都能使用，因此，最终选择recorder-core来实现音频采集

怎么实现音频的实时可视化

高频更新的动画，使用DOM实现会频繁触发回流、重绘，会造成显著的性能浪费，而这种场景使用canvas再合适不过了，用一张独立布局的画布，承接频繁更新的动画

因此，我们选择Recorder-Core + Canvas来实现本次需求。

核心流程

录音与采集音频数据

1️⃣ 初始化录音器

js 复制代码

function createRecorder() {
    return RecorderCore({
        type: "wav",
        // 采样率
        sampleRate: 44100,
        onProcess(buffers, powerLevel, duration, sampleRate, newBufferIdx) {
            ...
        },
    });
}

recorder = createRecorder();

type: "wav" → 输出 wav 文件
onProcess: 实时拿到 PCM(振幅) 数据，以供后续绘制图形

2️⃣ 音频数据处理

在这一步中，原始采集到的音频数据在 $-32768, 32767$ 区间，去掉正负值，并转换成 $0, 1$ 区间的值。

js 复制代码

const latest = buffers[newBufferIdx] || buffers[buffers.length - 1];

// 将原始 PCM 采样转换成 0 到 1 之间的能量值，供可视化使用。
function calcEnergyFromPCM(pcm: Int16Array): number {
    if (!pcm || pcm.length === 0) return 0;
    let sum = 0;
    for (let i = 0; i < pcm.length; i++) {
        sum += Math.abs(pcm[i]);
    }
    return Math.min(1, sum / pcm.length / 32768);
}

3️⃣ 实时数据采集

liveEnergyQueue，用来存实时展示所需的数据
energyTimeline，用来存全量数据，播放回放时使用

js 复制代码

const energy = calcEnergyFromPCM(latest);

// 实时显示
liveEnergyQueue.push(energy);
// 播放回放
energyTimeline.push(energy);

4️⃣ 录音控制

开始录音

js 复制代码

// 开始录音
await recorder.open(
    () => resolve(),
    (msg: string, _isUserNotAllow: boolean) => reject(new Error(msg)),
);

recorder.start();

结束录音

js 复制代码

recorder.stop((blob, duration) => {
    wavBlob.value = blob;
});

注意：开始录音会请求麦克风权限，只有https和localhost能获取，其他环境会报错

音频可视化

1️⃣ 核心数据准备

js 复制代码

const liveEnergyQueue: number[] = []; // 实时队列
const energyTimeline: number[] = [];  // 全量数据（播放用）
const visualBuffer: number[] = [];    // 当前屏幕显示

2️⃣ 动画驱动

录音、回放都统一使用startVisual实现绘制，内部通过requestAnimationFrame绘制每一帧动画

js 复制代码

function startVisual(mode) {
    function draw() {
        ...
        animationId = requestAnimationFrame(draw);
    }
    draw();
}

3️⃣ 滚动窗口

两种模式energy的取值方式不一样，最终都是加入visualBuffer，visualBuffer会维护最大窗口，超出窗口就不再展示

js 复制代码

if (mode === "record") {
    energy = liveEnergyQueue.shift();
} else {
    energy = energyTimeline[playIndex++];
}

visualBuffer.push(energy);

if (visualBuffer.length > MAX_COLUMNS) {
    visualBuffer.shift();
}

4️⃣ 绘制柱状图

从右往左绘制柱状图

js 复制代码

const startX = width - barWidth;

for (let i = visualBuffer.length - 1, col = 0; i >= 0; i--, col++) {
    const x = startX - col * step;
    if (x + barWidth < 0) break;

    const e = visualBuffer[i];
    const barHeight = Math.min(
        maxBarHeight,
        Math.max(minBarHeight, e * height * VISUAL_HEIGHT_GAIN),
    );
    const y = (height - barHeight) / 2;
    ctx.fillStyle = "#ff3b30";
    ctx.fillRect(x, y, barWidth, barHeight);
}

5️⃣ Canvas高清适配

现代高清显示屏的dpr通常会大于1，也就是说实际的物理像素会比css像素更大，以dpr=2，css像素200x200为例，浏览器实际的物理像素时400x400，也就是会拉伸canvas尺寸，把一个200x200尺寸画布上绘制的图形，渲染在400x400的画布上，图形就容易模糊，因此需要对canvas根据dpr进行整体缩放

js 复制代码

const dpr = window.devicePixelRatio || 1;
const rect = canvas.getBoundingClientRect();
canvas.width = Math.max(1, Math.floor(rect.width * dpr));
canvas.height = Math.max(1, Math.floor(rect.height * dpr));
ctx.setTransform(dpr, 0, 0, dpr, 0, 0);
