(Linux与计算机网络)IO模型

5种IO模型

当我们想要进行IO操作时，不一定有数据让我们读取，也不一定有空间放我们写入的数据，所以IO操作除了要拷贝数据，还要等待时机，即等待数据或者空间就绪。

IO效率高指的是单位时间内传输的数据量大。IO效率低下一般是由于等待的时间过长。**单位时间内IO操作的等待时长越少，IO就越高效。**因此，阻塞IO和非阻塞IO的IO效率是没有区别的，只是后者可以利用等待的时间去做其它事，提高了整理的效率，但没有提高IO的效率。

IO肯定需要等待时机，但是不同的IO模型处理等待的方式不同。阻塞IO 很简单，就是一直检测是否就绪，一直等，非阻塞IO 则是每次只检测一次，若失败了就直接返回，先去执行其它任务，执行完了再检测，如此循环。信号驱动IO 直接连检测都不检测，让内核通过信号通知，收到信号再处理。多路复用 比较特殊，它一次检测多个IO通道，哪个先好就先处理哪个。前面4种由进程亲自处理IO操作的IO模型都属于同步IO，异步IO则是直接让内核去进行IO操作，完成了再通知。

阻塞式IO非常简单，信号驱动IO和异步IO已经很少使用，我们主要讲多路转接和非阻塞IO

非阻塞IO

Linux系统下，套接字socket、管道pipe、命名管道FIFO等都是被视为文件管理的，而用户通过文件描述符对其进行IO，所以，一个文件描述符就对应一个IO通道 。我们知道，用户通过文件描述符进行IO操作，其底层就是通过file结构体进行IO。file结构体的成员中有一个文件状态标记，记录了该文件是否使用阻塞IO。通过接口 fcntl 获取并修改文件状态标记，再设置回去，就可以将对该文件的IO操作设置为非阻塞，从而进行非阻塞IO。

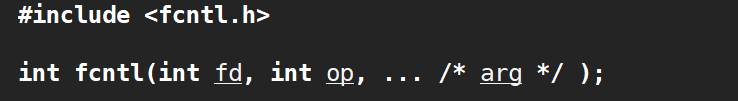

fcntl接口如下，第一个参数是要操作的文件的文件描述符，传入op的值不同，后面追加的参数就不同。表示获取和设置文件状态标记的op值分别为F_GETFL和F_SETFL。

使用示例如下，第3行调用fcntl时，会获取文件状态标记（是一个位图），并通过返回值返回。

cpp 复制代码

//将fd对应的文件设置为非阻塞
void SetNoBlock(int fd) {
    int fl = fcntl(fd, F_GETFL); //获取文件状态标记
    if (fl < 0) {
        perror("fcntl");
        return;
    }
    fcntl(fd, F_SETFL, fl | O_NONBLOCK);//增设非阻塞
}

将文件设置为非阻塞后，IO接口的使用也要有所调整。例如使用read读取非阻塞式的文件时，在很多种情况下返回的都是-1，如读取出错和数据未就绪，为了区分，read会修改全局变量errno，即设置一个错误码，通过错误码的值即可区分返回-1时的具体情况。在读取非阻塞式文件时，要根据errno的值对各个情况分别处理。

多路转接

select

基本用法

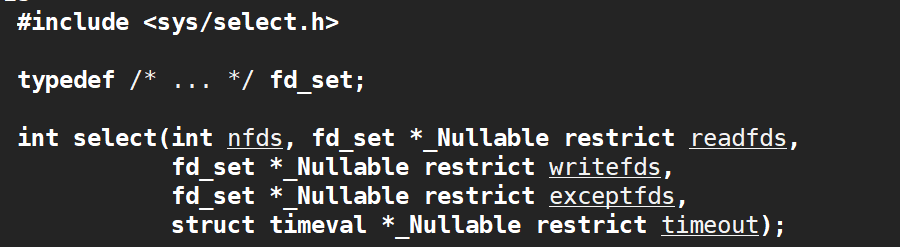

多路转接的系统调用接口是select，它会一次检测多个fd（文件描述符），在设定的时间内有fd就绪时就会返回，通知调用方有哪些fd已经就绪了。

第一个参数nfds 是要关心的fd中，最大的fd的值+1，用于底层遍历文件描述符表。

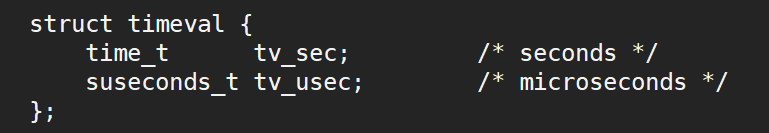

最后一个参数 timeout 是用timeval结构体表示的时间，如下图，单位分别是秒和微秒。如果在timeout表示的时间内没有一个fd就绪，select就会立即返回0，表示超时。如果将timeout的两个成员设置为0，即等待时间为0，select会将每个fd检测一遍，如果没有就绪就立即返回，即非阻塞式检测；如果为nullptr，则select会一直等待直到有fd就绪，即阻塞式检测。

select的返回值有三种，大于0时表示的是就绪的fd个数，等于0表示的是超时，即在timeout指定的时间内没有fd就绪，小于0为报错。

我们知道不同的IO操作等待的事件不同，读取操作等待的是底层有数据，这个被称为读事件就绪 ，写入操作等待的是底层有空间，它被称为写事件就绪 。在select接口中，第二个参数readfds 就用于指定要检测读事件就绪的fd，第三个参数writefds则是指定要检测写事件就绪的fd。而第四个参数比较特殊，它用于指定要检测异常状态的fd，如TCP协议的socket收到紧急数据时就会进入异常状态，这个暂时不管。

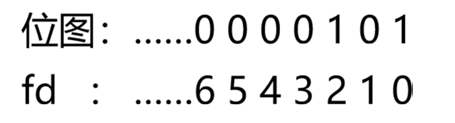

这三个参数即是输入型参数也是输出型参数，它们的类型都是fd_set*，fd_set是位图结构。以readfds为例，输入时，位图第一位为1表示0号fd要检测读事件就绪，为0则不管该fd，第二位对应的是1号fd，第三位对应2号，以此类推，如下图

检测到有fd就绪，select返回时，位图的某一位为1就表示对应的文件描述符已就绪，不过具体是哪一位需要我们自己遍历一遍位图才知道。其它两个的用法也是类似。

fd_set不能直接用位操作修改，要用系统提供的宏，如下。

cpp 复制代码

void FD_CLR(int fd, fd_set *set);     //移除set中对fd的标记，即对应位设为0
int  FD_ISSET(int fd, fd_set *set);   //检测set中是否标记了fd
void FD_SET(int fd, fd_set *set);     //将fd加入位图set，即对应位设为1
void FD_ZERO(fd_set *set);            //清空set，将位图所有位设为0

注意事项

使用select需要注意几点，select会修改位图，所以要用一个辅助数组存储所有要关心的文件描述符。每次调用select之前，通过辅助数组更新select参数的位图。其次，如果要通过select实现多路转接，那么进行读取操作时，默认读事件不就绪 ，必须先由select等待，就绪了再进行读取。其它多路转接的接口也是如此。

简单来说就是所有要进行读取的文件描述符都要让select关心，待其返回后再根据位图确认是哪个fd就绪，再调用对应的处理函数进行读取。如TCP的accept获取连接，底层要有连接才能获取并返回，本质就是在等待读事件，所以监听套接字也要让select关心。只要想读取，就要用select确认就绪。在TCP通信中，由于不需要等待用户发送数据，即使是单进程，selectserver也可以处理多个连接。

写入则有些不同 ，多路转接中，一般默认写事件 是就绪的，在网络通信中就是默认发送缓冲区有空间，不一定要设置进selet或其它多路转接的接口进行等待，按需设置即可。这是因为发送缓冲区一般不会写满，如果设置关心写事件，那么基本每次调用多路转接的接口，就会有写事件就绪。所以，直接写入即可，如果写满了，再把写关心设置进epoll。这样一次可能无法完成写入，需要循环写入，并根据实际写入的大小，删除或跳过缓冲中已经写入的部分。还要注意设置写事件关心后，如果后面完成了发送，要把去掉写事件关心。

select 有许多缺点， 最主要的有两点，其一是由于fd_set的大小有限，所以select能关心的fd数量（每次等待的fd数量 ）有限。最多1024个。其二是由于输入和输出位置重叠，每次调用select前都需要重新更新位图。为了更高效地使用多路转接，后来又引入了poll，在poll之后还有更高级的epoll。

poll

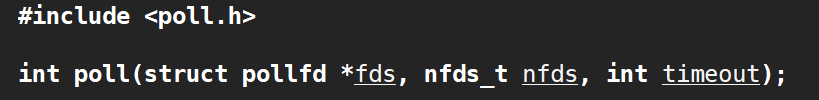

poll也是一个多路转接的接口如下，第一个参数fds是数组，用于设置要关心的fd和事件，后面展开讲。第二个参数nfds则是数组fds中元素的个数。timeout用于表示超时时间（单位：ms）,设为-1表示阻塞式等待。

struct pollfd定义如下，我们使用poll时，在外部创建好struct pollfd数组，为每一个要关心的fd初始化数组中的sruct pollfd，完成后将数组传入poll的参数fds，参数nfds填写数组中有效的pollfd数量即可。

cpp 复制代码

struct pollfd {
    int   fd;         /* 文件描述符 */
    short events;     /* 要关心的事件*/
    short revents;    /* poll返回时，就绪的事件*/
};

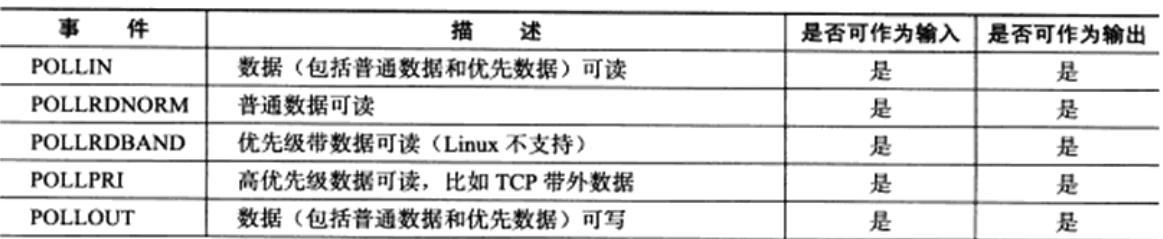

poll内部会根据数组中每一个pollfd的events确定该fd要关心的事件，各个值对应的事件如下，一般只需注意最上面的POLLIN和最下面的POLLOUT即可，分别表示关心读事件和写事件。如果把short类型看成位图，下表中不同事件的值只占位图中的一位。所以要关心一个fd的多个事件时，就用按位或进行合并。

poll返回时，会将就绪事件的值设置进文件描述符对应的pollfd的revent成员中。我们在调用前，初始化数组时不用管这个成员。

不难发现，相比于select，poll将输入和输出的位置分离了，调用前不需要什么重置操作，更加方便。并且由于使用的是数组，所以等待的fd个数没有上限，但是当数量过大时性能仍然会下降。其次，每次调用poll时，需要把大量的pollfd结构从用户态拷贝到内核中（poll是系统调用接口，内核和用户的内存是相互隔离的）。而且大量fd在同一时刻可能只有少数处于就绪状态，随着要监视的描述符数量增长，poll的效率也会不断下降。为此，后来又引入了epoll。

epoll

epoll底层维护了一个红黑树和一个就绪队列，并且不再是使用单一的接口，我们先了解主要的几个接口的大致用法。

epoll_create创建epoll

创建epoll使用的是epoll_create，返回的是epoll结构本身的文件描述符，用于后面管理epoll。参数size现在在epoll_create内部已经被忽略了，不用管，随便设置一个正整数即可。

epoll_ctl控制epoll

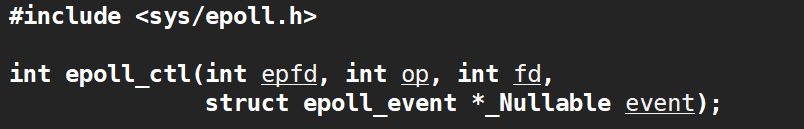

控制epoll（就是操作其内部的fd）的接口是epoll_ctl ，该接口成功返回0失败返回-1，第一个参数传入前面epoll_create返回的epoll文件描述符，第二个是操作选项，有三种，分别是增添fd的EPOLL_CTL_ADD 、修改fd要关心的事件的EPOLL_CTL_MOD 、移除关心的fd的EPOLL_CTL_DEL（此时event可以为NULL）。要注意，用epoll_ctl移除对fd的关心时，fd必须是有效的，不能关闭fd后才调用epoll_ctl移除关心。

第三个参数用于指定要操作的fd，最后一个参数用于指定要操作的事件（如读就绪、写就绪）。

struct epoll_event的定义如下，event用于指定事件，具体的值及其解释在后面。成员data是epoll_data联合体类型，用来存储epoll_event的相关信息，由用户自己设置，epoll内部不会修改也不会使用，最主要的就是存储epoll_event属于哪个fd。后面调用epoll_wait获取就绪的事件时，只会返回epoll_event，此时就需要通过data来确认是哪个fd，在TCP通信中，可能还需要保存客户端信息。需要存储多种信息时，可以定义一个结构体，把data设置为该结构体的指针。

cpp 复制代码

struct epoll_event {
    uint32_t      events;  /* 用于指定事件 */
    epoll_data_t  data;    /*用户自定义的数据，内核(epoll)不会修改 */
};

union epoll_data {
    void     *ptr;
    int       fd;
    uint32_t  u32;
    uint64_t  u64;
};

成员events用法如下，知道最上面两个即可。

宏	值（十六进制）	意义
`EPOLLIN`	0x001	文件描述符可读（包括对端关闭连接、有新数据到达）
`EPOLLOUT`	0x004	文件描述符可写（发送缓冲区有空间，可以写入数据）
`EPOLLRDHUP`	0x2000	对端关闭连接或半关闭（TCP 收到 FIN，需要 2.6.17+ 内核）
`EPOLLPRI`	0x002	有紧急数据可读（如 TCP 带外数据）
`EPOLLERR`	0x008	错误发生（默认监听，无需显式添加）
`EPOLLHUP`	0x010	挂起（对端主动关闭连接，管道或 socket 被挂断，默认监听）
`EPOLLET`	0x80000000	边缘触发模式（Edge Triggered，默认是水平触发 LT）
`EPOLLONESHOT`	0x40000000	一次性触发（事件触发一次后自动从监听集合中移除）

epoll_wait等待事件

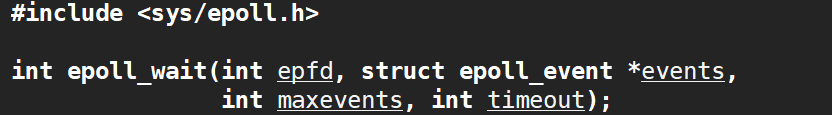

等待事件的接口是epoll_wait，第一个参数传入epoll自己的文件描述符，第二个参数events是输出型参数，需要用户创建数组并传入，epoll_wait会在events内填写已就绪的文件描述符，maxevents用于表示数组的大小，它决定了一次最多能返回多少事件。

timeout用于设置超时时间（单位：ms），返回值有三种，大于0时表示的是就绪的fd个数，等于0表示的是超时，即在timeout指定的时间内没有fd就绪，小于0为报错。

IO就绪时的通知机制

在了解epoll底层之前，我们需要先了解Linux读写事件就绪的通知机制。我们知道，当文件可读或可写时，需要通知上层进行相应的IO操作。但是要明确的是，对普通文件的读写几乎不会阻塞，想IO就可以IO，不需要等待，更不需要通知，这里的文件指的是socket的接收、发送缓冲区、pipe、IO设备（如键盘）的缓冲区等被封装成文件的IO对象，下同。

在内核中，每个文件都有自己的等待队列，如果有进程要对该文件进行阻塞式IO，对应的IO系统调用（如select）会创建一个节点，里面存放回调方法，将其接入该文件的等待队列，然后进入阻塞等待，此时进程就阻塞住了。文件就绪时，内核就会调用等待队列中节点的回调方法，唤醒对应的进程，完成IO操作。

前面提到可以通过修改file结构体的文件状态标记，将对该文件的IO设置为非阻塞。但是如果参数指定要进行阻塞等待（timeout != 0），即使文件本身是非阻塞模式，select、epoll_wait等多路转接接口仍然会按照其 timeout 参数的要求阻塞等待事件。文件非阻塞模式不影响多路转接的阻塞行为。 最后，一个文件有多个等待队列，例如读取和写入的等待队列就不是同一个。

epoll模型

epoll底层是一个红黑树和一个就绪队列，红黑树中一个节点对应一个要关心的fd，而就绪队列中的一个节点表示一个就绪的fd。调用epoll_create时就会创建eventpoll结构体（下图右上角），其内部包含了红黑树的根节点指针和就绪队列的头节点指针，一开始没有关心的fd时，两个数据结构都是空的。当我们调用epoll_ctl添加要关心的fd时，其内部会为该fd创建一个结构体epitem，将其成员rbn接入红黑树。

当调用epoll_wait时，其内部就是在检查就绪队列是否为空，如果不为空，就将就绪队列中的节点对应的epitem拷贝到用户从参数传入的缓冲区，如果为空，则直接阻塞。

前面提到，对文件进行阻塞式IO时，需要对应的系统调用向其等待队列添加节点，文件就绪时通过调用节点的回调方法唤醒进程，进行IO。我们调用epoll_ctl添加关心的fd时，其内部就会进行上述的操作，比较特殊的是，epoll_ctl在等待队列中注册的回调方法会唤醒进程（如果文件就绪时进程被epoll_wait阻塞），但不会进行IO，毕竟epoll_ctl 就不是用来读写的。这个回调方法会将红黑树中，对应节点的epitem的rdllink成员接入就绪队列。简单来说就是让epitem同时处于红黑树和就绪队列（一开始只在红黑树里），这个操作我们简称激活节点。

那么怎么知道要激活哪个节点呢？在调用epoll_ctl时，其底层除了创建epitem结构体，将其成员rbn设为红黑树的节点，还会为该节点注册一个回调函数，这个回调函数专门用于激活该节点，将该回调函数接入对应的等待队列后，文件就绪、调用回调时就会激活红黑树的对应节点。这个红黑树+就绪队列+回调机制 的模型就是epoll模型。

这种将就绪的数据放入缓存队列的机制和生产者消费者相似，不仅如此，和生产者消费者模型一样，epoll结构也是线程安全的。

select和poll效率低下，因为其原理是遍历一遍用户传入的fd，向所有对应的等待队列注册回调，文件就绪后还要将回调方法从等待队列中移除，否则如果下次用户要关心的fd不同了，进程会被不再关心的fd唤醒。并且，每次调用都需要把用户传入的fd信息全部拷贝到内核的内存。因为select和poll是系统调用接口，系统调用使用的是内核的内存，与用户的内存是相互分隔的。

而epoll只有用户调用epoll_clt增加要关心的节点时，才会将fd信息拷贝到内核，epoll_wait每次只需查看就绪队列，不用遍历所有fd，并且只有用户调用epoll_ctl删除fd时，才会移除fd对应文件的等待队列的回调方法。

epoll工作模式

epoll有两种工作模式，一种是水平触发（LT，Level Triggerred），一种是边缘触发（ET，Edge Triggered）。

在LT模式下，用户调用epoll_wait获取就绪队列中的就绪事件后，只有当用户处理完就绪事件，内核才会将对应的事件从就绪队列中移除。例如当socket的接收缓冲区收到数据后，内核调用等待队列的回调，将epoll红黑树的对应epitem节点激活到就绪队列，epoll_wait将就绪队列的节点对应的事件返回，此时内核不会立即将就绪队列中的节点移除，而是动态检查底层的接收缓冲区中的数据是否读取完毕，读取完毕了才会移除，否则不会。没有移除时，用户再次调用epoll_wait，由于就绪队列中仍有该事件的节点，所以epoll_wait仍会返回该事件。那么此时在用户看来，LT模式下，就算一次没有把数据读取完，下次epoll_wait还会返回该事件，可以慢慢处理数据。

如果是在ET模式下则相反，epoll_wait将就绪队列中的事件返回后，不管用户会不会处理完，内核会立即将队列中对应的节点移除，下次调用epoll_wait时，epoll_wait就不会把该事件返回了，这就迫使用户必须一次将数据读取完 ，由于缓冲区中的数据可能会很多，用户用于暂存数据的缓存不够，所以必须循环读取。而写入操作相比与LT模式则没什么变化，因为一次写入没有把数据写完是底层缓冲区的问题，不是用户的问题，缓冲区空间不够了才会一次写不完，把缓冲区写满也算处理完写事件。

需要补充的是，epoll结构是在内核中维护，内核随时可以操作就绪队列，所以即使用户没有再调用epoll_wait或者其它的接口，内核仍然可以选择是否移除就绪队列中的节点。

使用ET模式需要注意，要让epoll关心的所有fd必须设置为非阻塞。我们知道ET模式下是循环读取的，如果文件是阻塞式的，那么当缓冲区读完时，用于读取数据的接口（如read、recv）就会阻塞住，只要进程被IO接口阻塞了，那就不是多路转接。

ET与LT相比看起来没什么优势，但它可以通过独特的机制让程序员必须一次处理完所有数据，在TCP通信中，这样可以高效利用缓冲区空间、提高发送量，进而提高TCP的IO效率。
