网际协议（IP协议）

一、什么是网际协议（IP）

定义：网际协议（Internet Protocol，IP）是TCP/IP协议族中的核心网络层协议 ，定义了数据在网络中传输的基本单元（IP数据报），并负责将数据从源主机路由到目标主机。

核心功能：

寻址：为每台连接到互联网的设备分配唯一的IP地址
分片与重组：将大的数据报拆分成适合底层网络传输的小片，到达目的地后再重组
路由：选择路径将数据报从源转发到目标

关键特点：

无连接：每个IP数据报独立传输，不预先建立连接
不可靠：不保证数据报一定能到达（可能丢失、乱序、重复）
尽力而为：IP协议只"尽力"发送，差错控制和可靠传输由上层协议（如TCP）负责

二、IP地址

2.1 IP地址的作用

IP地址是互联网上每台设备的唯一标识 ，类似于现实生活中的门牌号。

特性	IPv4	IPv6
地址长度	32位	128位
地址数量	约43亿个	约3.4×10³⁸个
表示方法	点分十进制（如 `192.168.1.1`）	冒分十六进制（如 `2001:db8::1`）
现状	已耗尽，逐步向IPv6过渡	逐步普及

（点击跳转见IPv6更多知识）

2.2 IPv4地址结构

一个IPv4地址由网络部分 和主机部分组成。

复制代码

192.168.1.100
└────┬──┘ └┬┘
   网络号   主机号

网络号 ：标识设备所在的网络
主机号：标识该网络中的具体设备

2.3 IP地址分类（传统分类法）

类别	首字节范围	网络号位数	主机号位数	用途
A类	1-126	8位	24位	超大型网络
B类	128-191	16位	16位	大型网络
C类	192-223	24位	8位	小型网络
D类	224-239	---	---	组播地址
E类	240-255	---	---	保留（科研）

注意：127.x.x.x 保留给本机回环测试（localhost = 127.0.0.1）

2.4 特殊IP地址

地址	用途
`0.0.0.0`	默认路由，表示"任何网络"
`255.255.255.255`	本地广播（同一网络内所有设备）
`127.0.0.1`	本机回环地址（测试自己的网络协议栈）
`10.0.0.0/8`	私有地址（内网用，不公网路由）
`172.16.0.0/12`	私有地址
`192.168.0.0/16`	私有地址（最常见，如家庭路由器）

2.5 子网掩码

作用：从IP地址中提取网络号和主机号。

原理：

子网掩码是一个32位数
网络部分对应位 = 1
主机部分对应位 = 0

示例：

复制代码

IP地址：      192.168.1.100  → 11000000.10101000.00000001.01100100
子网掩码：    255.255.255.0  → 11111111.11111111.11111111.00000000
                    └──────┬───────────────────────────┘ └────┬───┘
                           网络部分                        主机部分

网络地址 = IP地址 AND 子网掩码 = 192.168.1.0
主机号 = 100

CIDR表示法 ：192.168.1.0/24 表示前24位是网络部分。

2.6 公有地址 vs 私有地址

类型	说明	示例
公有IP地址	全球唯一，可在互联网上路由	8.8.8.8（Google DNS）
私有IP地址	仅在内部网络使用，不能直接上公网	192.168.1.100（你家的电脑）

NAT（网络地址转换）：允许多个私有IP地址共享一个公有IP地址访问互联网（家用路由器实现）。

三、IP数据报格式

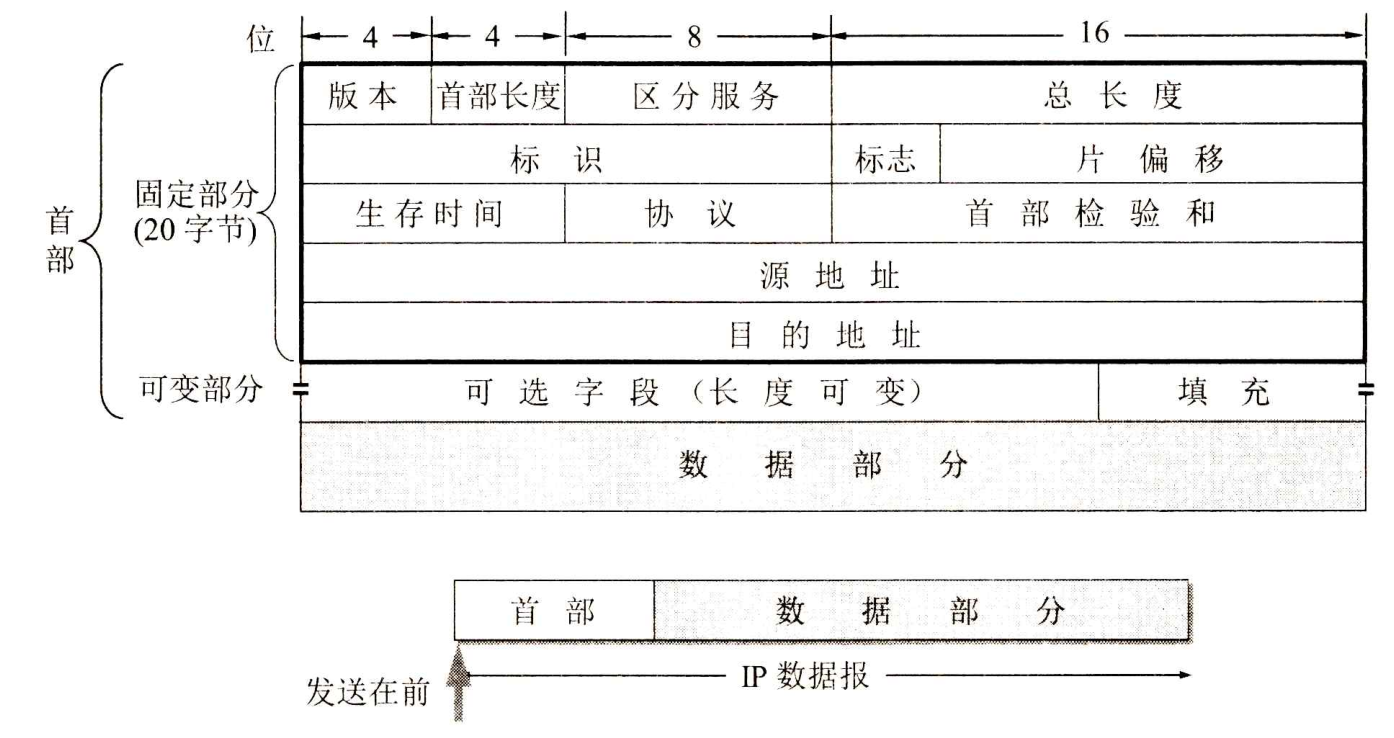

3.1 IPv4数据报结构

3.2 关键字段解释

字段	长度	含义
版本	4位	IP协议版本（IPv4=4，IPv6=6）
首部长度	4位	IP首部有多少个32位字（最小5，最大15）
服务类型（TOS）	8位	指示优先级、延迟、吞吐量等（QoS用）
总长度	16位	整个IP数据报的长度（首部+数据），最大65535字节
标识	16位	标识同一个原始数据报的所有分片
标志	3位	是否允许分片、是否是最后一个分片
片偏移	13位	该分片在原始数据报中的位置（以8字节为单位）
生存时间（TTL）	8位	最大跳数，每经过一个路由器减1，减到0时丢弃（防止循环）
协议	8位	上层协议类型（6=TCP，17=UDP，1=ICMP）
首部校验和	16位	仅校验IP首部（数据部分由上层校验）
源IP地址	32位	发送方IP地址
目的IP地址	32位	接收方IP地址

四、IP分片与重组

4.1 为什么需要分片

问题：不同的物理网络有最大传输单元（MTU）限制。

以太网MTU = 1500字节
PPPoE（宽带拨号）MTU = 1492字节
某些网络MTU可能更小

解决：当IP数据报长度超过下一跳网络的MTU时，路由器将其分片成多个较小的数据报。

4.2 分片过程

复制代码

原始数据报（3000字节）
┌────────────────────────────────────────────────────┐
│ IP首部（20）│              数据（2980）              │
└────────────────────────────────────────────────────┘
                    ↓ 分片（MTU=1500）
┌──────────────────────────────────┐
│ 首部20 │ 数据1480（分片1，偏移0） │ 标志=更多分片
├──────────────────────────────────┤
│ 首部20 │ 数据1480（分片2，偏移1480）│ 标志=更多分片
├──────────────────────────────────┤
│ 首部20 │ 数据20（分片3，偏移2960） │ 标志=最后分片
└──────────────────────────────────┘

4.3 重组

只在最终目标主机进行重组，路由器不重组（除了特殊情况）
根据标识字段识别属于同一原始数据报的分片
根据片偏移 和标志字段确定顺序
所有分片到达后，重组原始数据报

五、IP路由

5.1 路由原理

路由：IP数据报从源到目的地的路径选择过程。

路由表：每个路由器维护一张路由表，包含：

目标网络地址
下一跳地址
出接口

路由器出接口就是数据包离开路由器 的那个端口（物理或逻辑），相当于路由器的"出口大门"。

是什么 ：路由器根据路由表选路后，数据包实际发出去 的那个端口（如 GigabitEthernet0/0/1）。

做什么：负责将数据包从路由器转发到下一跳设备（如交换机、光猫或对端路由器）。

与"入接口"（进口）相对，是数据转发的出口。

路由度量（距离、带宽等）

路由度量（Metric）是路由器用来量化"去往某个网络有多好"的一个数值 。说白了，它就是路由条目的**"价格标签"**------数值越小，代表路径越优，数据包越优先走这条路。

常见度量指标

路由器通过综合计算多种指标来决定这条路的"代价"：

度量类型作用通俗理解

**跳数 (Hop Count)** 数据包经过的路由器台数经过的收费站越少越好

**带宽 (Bandwidth)** 链路的速度上限路越宽，跑得越快

**延迟 (Delay)** 数据包传输的耗时路况是否拥堵，是否绕远

**可靠性 (Reliability)** 链路的稳定程度（丢包率）这条路是不是老修路、老断线

**负载 (Load)** 链路当前的流量占用这条路现在堵不堵车

决策逻辑

路由器在有多条路可走时，会优先选择 Metric 值最小的路径。

场景：去北京有两条路，一条是4车道高速（带宽大）但绕远（跳数多），一条是2车道国道（带宽小）但直连。

计算：如果算法更看重跳数，会选国道；如果更看重带宽，会选高速。

结果：Metric 就是这套算法算出的最终"分数"。

实际应用

静态路由 ：手动配置时直接指定 Metric（如 ip route ... metric 10），数值越小优先级越高。

动态路由：OSPF、EIGRP 等协议会自动计算 Metric（如 OSPF 基于带宽算 cost）。

一句话总结 ：Metric 是路由的优先级权重，数值越小路径越优，决定了数据包"怎么走"。

度量类型	作用	通俗理解
跳数 (Hop Count)	数据包经过的路由器台数	经过的收费站越少越好
带宽 (Bandwidth)	链路的速度上限	路越宽，跑得越快
延迟 (Delay)	数据包传输的耗时	路况是否拥堵，是否绕远
可靠性 (Reliability)	链路的稳定程度（丢包率）	这条路是不是老修路、老断线
负载 (Load)	链路当前的流量占用	这条路现在堵不堵车

5.2 路由过程（简化）

复制代码

主机A（192.168.1.10）发送数据给主机B（8.8.8.8）

1. 主机A检查：目标是否在同一网络？
   - 192.168.1.10/24 vs 8.8.8.8 → 不在同一网络
   - 将数据报发送给默认网关（192.168.1.1）

2. 路由器R1（192.168.1.1）：
   - 查路由表 → 发现目标8.8.8.0/24 → 下一跳R2（10.0.0.2）

3. 路由器R2：
   - 查路由表 → 目标8.8.8.0/24 → 直接连接（从eth0发出）

4. 主机B（8.8.8.8）收到数据报

5.3 路由表示例

复制代码

目标网络           子网掩码           下一跳           出接口
0.0.0.0           0.0.0.0           192.168.1.1      eth0
192.168.1.0       255.255.255.0      直接连接          eth0
10.0.0.0          255.255.255.0      直接连接          eth1
8.8.8.0           255.255.255.0      10.0.0.2         eth1

0.0.0.0/0 是默认路由，匹配所有不在其他路由表中的目标。

六、IPv4 vs IPv6

特性	IPv4	IPv6
地址长度	32位	128位
地址数量	~43亿	几乎无限
地址表示	点分十进制（192.168.1.1）	十六进制（2001:db8::1）
首部长度	可变（20-60字节）	固定40字节
分片	路由器和主机都能分片	只有源主机分片
校验和	有（仅首部）	无（依赖上层）
安全性	可选（需额外IPsec）	内置IPsec支持
配置	手动或DHCP	自动配置（无状态）
NAT	普遍使用	不需要
广播	支持	不支持（用组播替代）

七、IP协议与上层/下层的关系

复制代码

┌─────────────────────────────────────────┐
│           应用层（HTTP、FTP、DNS等）       │
├─────────────────────────────────────────┤
│          传输层（TCP、UDP）               │
│           TCP段/UDP数据报                 │
├─────────────────────────────────────────┤
│          网络层（IP）           ← 我们在这里 │
│           IP数据报                         │
├─────────────────────────────────────────┤
│        数据链路层（以太网、Wi-Fi等）       │
│               帧                          │
├─────────────────────────────────────────┤
│          物理层（双绞线、光纤等）          │
└─────────────────────────────────────────┘

封装过程：

复制代码

用户数据 → TCP头 + 数据 = TCP段 → IP头 + TCP段 = IP数据报 → 以太网头 + IP数据报 = 以太网帧

八、IP协议的局限性

问题	说明	解决方案
不可靠	数据报可能丢失	上层TCP提供可靠传输
无顺序保证	数据报可能乱序	TCP负责排序
无重复检测	可能收到重复包	TCP去重
无差错控制	数据部分错误不检测	上层协议（如TCP/UDP）提供校验
无拥塞控制	IP不感知网络拥塞	TCP实现拥塞控制
无流量控制	IP不协调收发速度	TCP实现流量控制

关键理解 ：IP的"不可靠"是设计选择，而不是缺陷。将可靠性放在传输层（TCP）实现，使IP可以保持简单、高效，适用于各种应用场景。

！！物理地址和IP地址、地址解析协议与网际协议的关联 --->> 点击跳转
