杰理智能蓝牙音响方案之LINEIN/AUX输入功能开发与避坑指南，以AC696N为例
引言

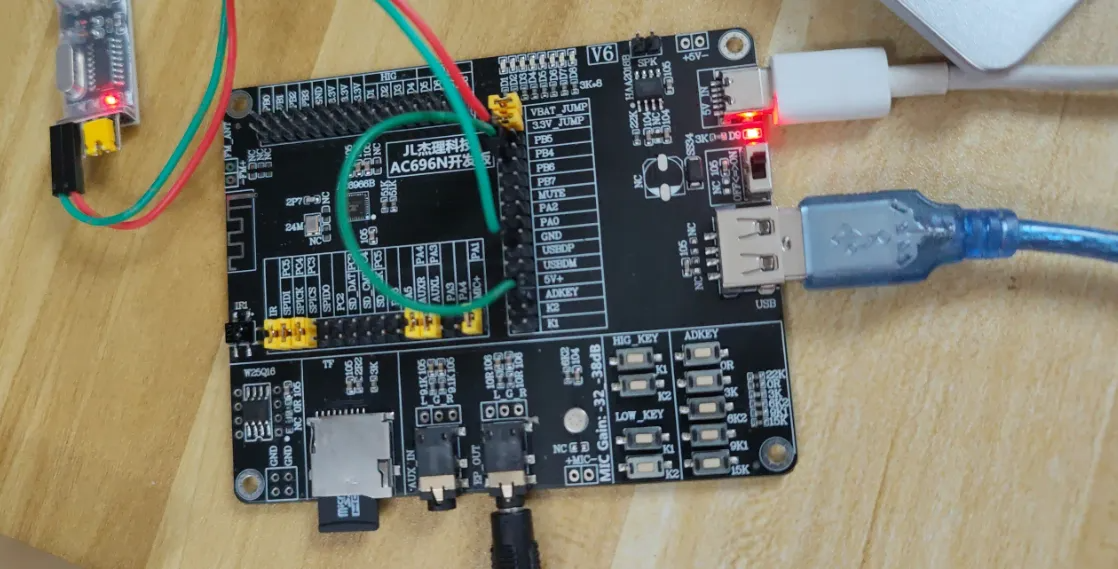

做杰理蓝牙音频系列芯片开发 ，音箱产品通常都会加上AUX（LINEIN）输入功能，方便用户接手机、电脑等外部音源。JL杰理AC696N开发板 上也支持LINEIN，但踩过的坑不少：输入幅度不对会失真、立体声和EQ不能两全、跟FM共用引脚要小心......本文以杰理AC6966B开发板为例，把硬件设计要点、软件通道选择及关键限制整理出来，帮你少走弯路。
让设备具备AUX输入功能，可以接收手机、电脑等外部音源。JL杰理AC696N的LINEIN功能需要注意一些硬件和软件限制。
一、硬件设计要点

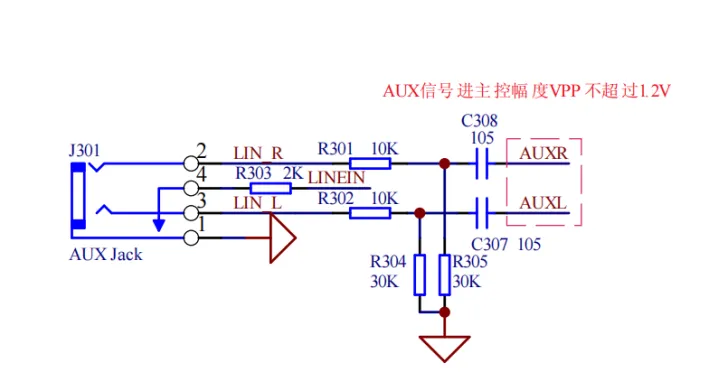

- 输入幅度 ：AC696N的AUX信号输入峰值（Vpp）不能超过1.2V。通常需要在输入端增加电阻分压网络，将外部音源的线路输出（通常1Vrms左右）衰减到芯片允许范围。
- 检测电阻：分压网络中的检测电阻不能省略，用于阻抗匹配和电平调整。
二、软件通道选择
LINEIN支持两种信号通路，各有优缺点：
| 通路类型 | 信号路径 | 是否支持EQ/音效 | 是否支持立体声 | 适用场景 |
|---|---|---|---|---|
| 数字通道 | ADC采样 → 数字处理 → DAC | ✅ 支持 | ❌ 不支持（AC696N只有一路ADC） | 单声道、需要EQ的产品 |
| 模拟通道 | 信号直接旁路到DAC输出 | ❌ 不支持 | ✅ 支持立体声 | 立体声AUX输入，无需音效 |
注意：AC696N只有一路ADC，无法实现立体声数字输入。要立体声就只能用模拟通道，牺牲EQ功能。

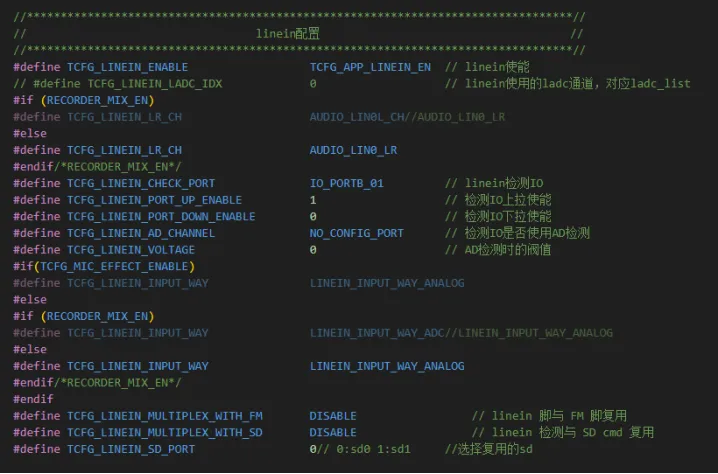

三、关键代码配置
- 功能入口：
app_main.c中的app_linein_task() - 相关API：
linein_api.c（音量、增益设置）、linein_dev.c（插入检测） - 数字解码模块：
audio_dec_linein.c
四、重要限制与避坑
- 立体声与EQ矛盾 ：AC696N上，立体声LINEIN和数字EQ音效不能同时兼得。需要立体声选模拟通道，需要EQ选数字通道（但只能单声道）。
- 与FM复用 ：如果LINEIN与FM功能共用引脚，则LINEIN必须使用数字输入方式，否则会冲突。
- 蓝牙混合输出 ：在蓝牙模式下开启LINEIN混合输出，必须在蓝牙初始化完成后调用，否则可能无声。
- 算法需求 ：如需使用频谱显示等算法（依赖音频数据流），LINEIN必须配置为数字输入才能获得原始音频数据。
总结
开发JL杰理AC696N开发板 的AUX功能，关键是先明确产品需求：要不要立体声？要不要EQ？要不要频谱？根据需求选择模拟通道或数字通道。硬件上注意输入幅度不超过1.2V，软件上留意与FM、蓝牙的交互顺序。这些限制虽然麻烦，但提前了解可以避免后期返工。掌握这些，杰理蓝牙音频系列芯片开发中的LINEIN功能就能顺利搞定。
