在杰理AC6966B开发板上TWS开发指南（上）：使能与配对配置

TWS（真无线）功能已经是蓝牙耳机和音箱的标配了------两个设备无线组成立体声，左右声道分离，体验比单声道好太多。JL杰理AC696N开发板 对TWS的支持比较完善，配置起来也不复杂。今天先整理上半部分：如何使能TWS、选择配对方式、确定左右声道。希望对杰理蓝牙音频系列芯片开发 的朋友有帮助。

一、使能TWS

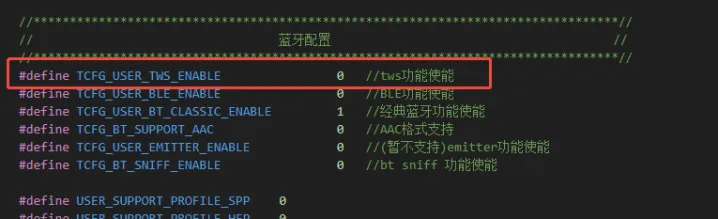

在板级配置头文件（如board_ac696x_demo_cfg.h）中，定义以下宏即可开启TWS功能：

复制代码

#define TCFG_APP_TWS_EN    ENABLE_THIS_MOUDLE

二、配对方式选择

通过CONFIG_TWS_PAIR_MODE可以配置三种配对方式：

配置宏	说明
`CONFIG_TWS_PAIR_BY_CLICK`	按键触发配对，用户按特定键后才开始寻找伙伴
`CONFIG_TWS_PAIR_BY_AUTO`	开机自动配对，适合无需人工干预的场景
`CONFIG_TWS_PAIR_BY_FAST_CONN`	开机快速连接，速度最快，但不支持取消配对

根据产品交互需求选择即可，一般按键配对的灵活性更高。

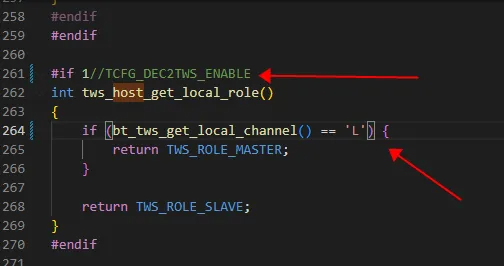

下图可以根据自己的需要修改判断条件（这里demo是左做主机）

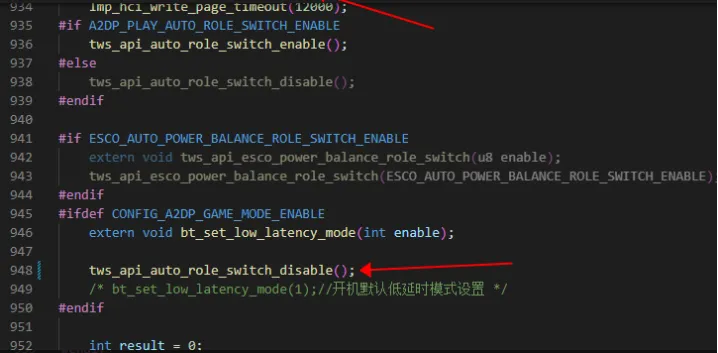

关闭主从切换

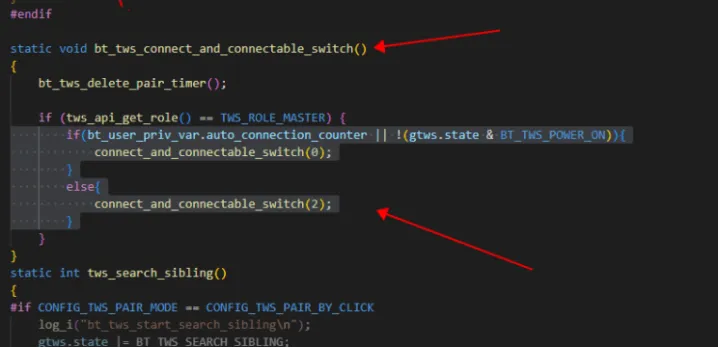

加快交叉配对速度（未连接手机时）

复制代码

if(bt_user_priv_var.auto_connection_counter || !(gtws.state & BT_TWS_POWER_ON)){
    connect_and_connectable_switch(0);
}
else{
    connect_and_connectable_switch(2);
}

三、左右声道确定

通过CONFIG_TWS_CHANNEL_SELECT配置左右声道的分配逻辑：

配置宏	说明
`CONFIG_TWS_MASTER_AS_LEFT`	主机（先发起配对的设备）固定为左声道
`CONFIG_TWS_LEFT_START_PAIR`	哪个设备先被双击/按键触发配对，它就作为左声道
`CONFIG_TWS_EXTERN_UP_AS_LEFT`	通过外部上拉电阻检测硬件引脚电平，决定左右角色

一般TWS音箱场景下，主机做左声道、从机做右声道最直观；耳机场景则常用按键决定左右。

一点小总结

TWS功能的使能和基本配置就是以上三步：开宏、选配对方式、定左右声道。在JL杰理AC6966B开发板 和杰理AC6965E开发TWS音箱方案上都可以直接复用这套逻辑。下篇会继续讲TWS的连接状态回调、回连优化和异常处理，敬请期待。
