浅谈波峰焊与回流焊:电子制造的两大核心焊接工艺

在电子产品的生产制造中,焊接是连接元器件与电路板、保障电路稳定工作的关键工序。无论是日常使用的手机、电脑,还是工业控制、新能源设备的电路板,都离不开自动化焊接技术的加持。波峰焊与回流焊作为电子行业最常用的两种自动化焊接工艺,各司其职,广泛应用于不同封装类型的元器件焊接。而对于硬件研发人员、电子专业学习者而言,了解两种焊接方式的原理与区别,也是必备的基础专业知识。

在高校实验室、企业产品预研阶段,电路板焊接多依靠手工操作,灵活适配小众器件与样板调试。但进入批量生产阶段,效率高、一致性强的自动化焊接成为主流选择,波峰焊和回流焊便是量产场景下的核心工艺。

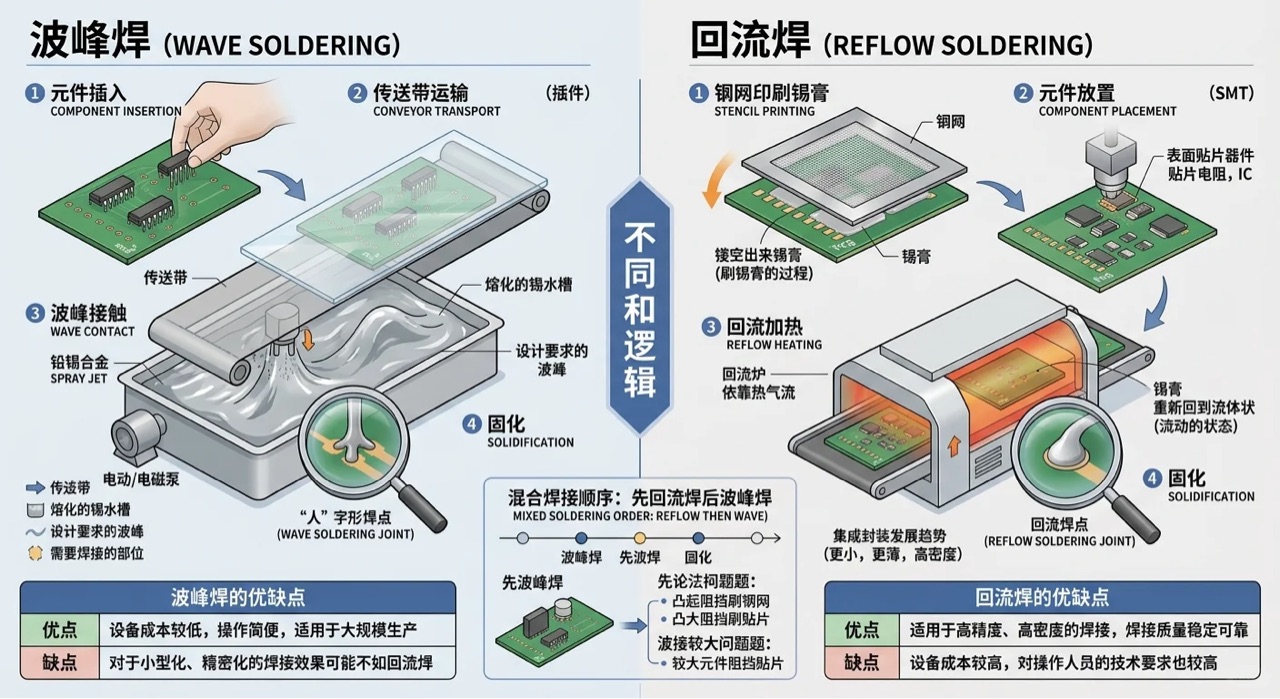

回流焊是现代 SMT 表面贴装技术的主流工艺,也是目前精密电子产品生产的首选。它的焊接流程标准化且精密:首先通过钢网,在 PCB 板的指定焊盘上印刷锡膏,锡膏中混合了焊锡粉末与助焊剂,为后续焊接提供基础;随后利用贴片机,将电阻、电容、芯片、贴片连接器等贴片元器件精准贴合在印有锡膏的焊盘上。

完成元器件贴装后,整板电路板会被送入回流焊炉。炉内划分多个独立温区,严格控制温度变化,依次完成预热、恒温、高温回流、冷却四个阶段。预热与恒温阶段会缓慢蒸发锡膏中的水分与溶剂,防止高温爆锡,同时激活助焊剂,清除焊盘与元件引脚上的氧化层;回流区的高温让锡膏完全熔化,液态焊锡依靠表面张力均匀包裹元件引脚与焊盘;最后经过快速冷却,焊锡凝固成型,形成牢固、均匀的焊点。整体工艺精度高、焊接缺陷少,完美适配小型化、高密度的贴片式元器件。

波峰焊则是传统 THT 通孔插装技术的核心工艺,多用于直插式元器件的焊接。其工作原理极具辨识度:设备内部的锡缸将焊锡持续加热熔化为液态,在机械搅拌与气流作用下,熔融锡液形成稳定流动的波浪状锡峰。

生产时,提前插装好直插元器件的电路板,以固定倾斜角度平稳输送,让电路板底部缓慢划过液态锡波峰。借助焊锡的润湿特性,液态锡液会充分渗入电路板通孔,包裹元件针脚与 PCB 焊盘,完成金属结合。当电路板离开锡波后,室温环境下自然冷却,焊锡凝固即可完成焊接。像直插电解电容、接线端子、大功率插件元件等传统元器件,大多依靠波峰焊完成批量焊接。

两种焊接工艺的核心差异,本质是适配不同元器件封装形式。回流焊专攻贴片器件,贴合电子产品轻薄化、小型化的发展趋势;波峰焊服务于直插插件,在大功率、高耐压、特殊工业元器件的焊接中仍不可替代。

随着电子技术不断迭代,电路设计理念也在持续升级。如今硬件设计普遍遵循 "能贴片不直插" 的原则,优先选用贴片封装元器件。以回流焊为核心的 SMT 工艺,不仅能精简生产工序、压缩生产成本,还能提升电路板集成度与生产效率,降低人工焊接带来的误差。即便波峰焊的应用场景逐渐缩减,但在工业设备、电源产品等特殊领域,依旧发挥着不可替代的作用。

总而言之,波峰焊与回流焊相辅相成,共同构筑了现代电子制造的焊接基础。两种工艺的合理搭配,既满足了精密消费电子的量产需求,也适配了工业、新能源等特殊设备的生产要求,是电子产业稳步发展不可或缺的关键技术。
