内存带宽解禁：TS-h3077AFU 闪存算力释放解析
在评估全闪存阵列（AFA）的极限吞吐时，业界通常将目光聚焦于硬盘协议（SATA vs NVMe）与网络带宽（10GbE vs 100GbE）。然而，在基于 ZFS 架构的软件定义存储中，真正的隐形物理瓶颈往往潜伏在主板的**内存总线（Memory Bus）**上。

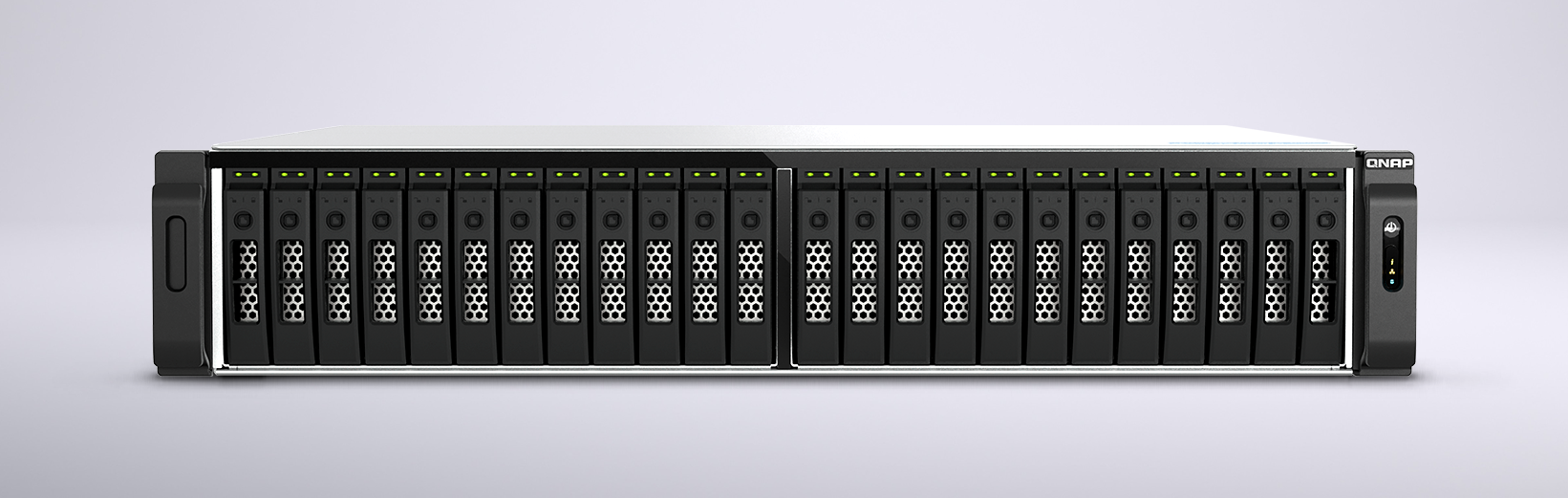

本文客观拆解威联通 TS-h3077AFU （30 盘位 SATA 全闪存节点），探讨其如何通过引入 AMD Ryzen 7000 系列处理器与 DDR5 内存架构，打破 ZFS 文件系统在执行高并发哈希运算与去重时的底层内存带宽枷锁。
一、 算力与内存的"冯·诺依曼瓶颈"
在 QuTS hero 操作系统中，所有写入硬盘的数据，都必须先在内存中走完一整套极其复杂的密码学与压缩流水线。
-
数据流转路径： 当一个数据块（Block）通过网卡进入系统时，CPU 首先要对其进行 SHA-256 哈希计算（生成指纹），接着在内存中维护的庞大哈希表中进行检索比对（判断是否重复），最后再使用 LZ4 算法进行数据压缩，最终才下发至底层的 SATA SSD 阵列。
-
DDR4 时代的物理天花板： 在传统的 DDR4 架构下，内存的总线频率通常停留在 2666MHz 或 3200MHz。当阵列中 30 块 SSD 同时处于满载高频随机写入时，CPU 向内存控制器发起的海量数据存取请求，会瞬间塞满 DDR4 的物理总线。此时，即便 SSD 还有余力，CPU 也会因为等待内存数据返回（Memory Stall）而陷入空转，整体阵列的 IOPS 曲线呈现出诡异的平顶现象。
二、 DDR5 架构的底层红利解禁
TS-h3077AFU 的核心工程突围，在于主板全面切换至 DDR5 内存规范。这绝不仅仅是频率参数的简单提升，而是底层通道架构的彻底重构。
-
双 32-bit 子通道机制： 传统 DDR4 每根内存条只有一条 64-bit 的数据通道。而 DDR5 将一条内存物理分割为两个完全独立的 32-bit 子通道。这意味着 AMD 处理器可以同时向同一根内存条发出两个完全不同的读取/写入指令。对于 ZFS 这种需要极高并发检索（如遍历哈希树）的文件系统而言，并发寻址能力直接翻倍。
-
Burst Length（突发长度）倍增： DDR5 将突发长度从 DDR4 的 BL8 提升到了 BL16。在单次读写操作中，内存可以向 CPU 的 L3 缓存输送多一倍的数据量（64 Bytes）。这使得 CPU 在执行大区块（如 128KB 或 1MB 的视频流数据）的压缩封装时，内存带宽不再成为拖累算力的物理羁绊。
-
极端的带宽高限： 配合 AMD Ryzen 7000 的内存控制器，整体内存带宽可飙升至数十 GB/s。这种物理级的带宽解禁，确保了 QuTS hero 在开启最高强度的 Inline Deduplication（在线去重）与压缩时，依然能够让底层的 30 块 SSD 跑满标称读写极限。
三、 PCIe Gen4 通道分配与网络收敛
为了填满 30 块 SATA SSD 的并发极限，外部网络管道必须同等宽阔。
-
网络总线直通： 该机型主板预留了多个 PCIe Gen4 扩展槽。AMD Ryzen 7000 处理器提供了充裕的 PCIe Gen4 通道（单通道带宽达 2GB/s）。IT 架构师可以双重堆叠双端口 25GbE 甚至 100GbE 智能网卡。
-
规避南桥拥塞： 外部的网络数据流通过 PCIe Gen4 总线直接进入 CPU 与 DDR5 内存池，在内存中完成 ZFS 的逻辑切割与校验后，再通过主板上高密度的 SATA 控制器阵列均匀下发至 30 个物理盘位。整个物理链路消除了传统的南桥（PCH）带宽瓶颈。
四、 经济学折中：SATA 全闪存的工程意义
为什么在 NVMe 普及的时代，企业依然需要 30 盘位的 SATA 全闪存阵列？答案在于**"极致容量与 I/O 稳定性的经济学平衡"**。
NVMe 固态硬盘固然极速，但占据大量的 PCIe 通道，导致单台服务器难以实现超高密度的盘位扩展。TS-h3077AFU 利用 SATA III 协议（单盘 600MB/s 上限）的极低总线占用率，在一个极其紧凑的物理空间内容纳了 30 块大容量 SSD（如单块 7.68TB）。 通过 DDR5 与强悍的 AMD 算力在操作系统层面进行统一整合，这 30 块平庸的 SATA SSD 被聚合为一个能够提供数十万 IOPS、微秒级延迟的庞大存储池。它为企业核心虚拟化集群或大型数据库备份，确立了一个单 GB 成本极低、同时彻底摒弃机械硬盘寻道延迟的理想底座。
