嵌入式——认识电子元器件——三极管系列

三极管

介绍

三极管(全称:晶体三极管 ,也称:半导体三极管 、双极型晶体管 ),

电路符号:Q / VT

属于半导体主动元器件,核心由两层PN结构成,拥有三个极:

  • B极:基极(控制极)
  • C极:集电极
  • E极:发射极

核心本质:
小电流控制大电流、小信号控制大信号

核心口诀:
基极微弱电流,控制集电极与发射极的大电流


单位说明

三极管无直接物理单位,核心参数单位:

  • 电流:A、mA、μA
  • 电压:V
  • 功率:W
  • 频率:Hz、MHz
  • 放大倍数:倍数(无单位)

常用专业名词

  1. 电流放大倍数 β / hFE

    最重要参数;

    基极小电流,被放大的倍数,数值越大放大能力越强。

  2. 发射结导通电压 Vbe

    硅管≈0.7V,达到该电压三极管才能开启导通。

  3. 最大集电极电流 Ic

    允许长期通过的最大电流,超流过热烧毁。

  4. 反向耐压 Vceo

    集电极--发射极最大耐压,过压击穿损坏。

  5. 耗散功率 Pc

    三极管最大散热功耗,大功率需加装散热片。

  6. 饱和区

    完全导通,相当于开关闭合,压降极小。

  7. 截止区

    完全不导通,相当于开关断开,无电流。

  8. 放大区(线性区)

    信号正常放大,模拟电路常用。

  9. 漏电流 Iceo

    截止状态下的微弱漏电,越小性能越好。


三种工作状态

  1. 截止状态

    B极无电压 → 三极管不导通 → 相当于开关断开

  2. 放大状态

    B极微弱电流 → 按倍数放大Ic电流 → 用于信号放大

  3. 饱和导通状态

    B极电流足够大 → 完全全开 → 相当于开关闭合

    多用于控制、驱动、开关电路


核心作用

1. 信号放大(模拟电路核心)

对微弱信号进行放大:

声音、传感器、温湿度、微弱电信号放大处理。

2. 电子开关(数字电路最常用)

用小电压/小电流,控制:

继电器、电磁阀、指示灯、蜂鸣器、电机、模块供电通断。

3. 稳压、恒流控制

配合电阻、二极管组成简易稳压、限流电路。

4. 振荡电路

高频三极管构成振荡,用于无线、时钟、波形产生。

5. 阻抗匹配、信号隔离

增强带载能力,隔离前后级电路。


用途

  • 各类家电控制板、智能设备、嵌入式STM32硬件
  • 水表、燃气表、工控电路板、仪器仪表
  • 音频功放、喇叭驱动、语音设备
  • 继电器驱动、灯光控制、蜂鸣器报警电路
  • 开关电源、电机驱动、自动控制电路
  • 无线射频、遥控接收、小型信号处理

NPN 与 PNP 简单区别

  • NPN:B极高电平导通,负载接正极,最常用
  • PNP :B极低电平导通,负载接负极
    一句话:NPN控正、PNP控负

分类

按结构材质分类

  1. NPN型
    最常用,B极加正向电压导通,主流电路普遍使用。
  2. PNP型
    反向控制,负极导通,多用于电源负压、保护电路。

按半导体材料

  • 硅三极管:导通电压约0.7V,稳定性强、耐高温,市面主流
  • 锗三极管:导通电压约0.3V,低温灵敏,现已少见

按功能/用途分类

  1. 放大三极管:信号放大(音频、微弱传感器信号)
  2. 开关三极管:做电子开关,频繁通断、控制继电器/灯/模块
  3. 功率三极管:大电流、大功率负载驱动,散热片安装
  4. 高频三极管:射频、无线通信、高频信号处理
  5. 达林顿三极管:放大倍数极高,驱动大负载

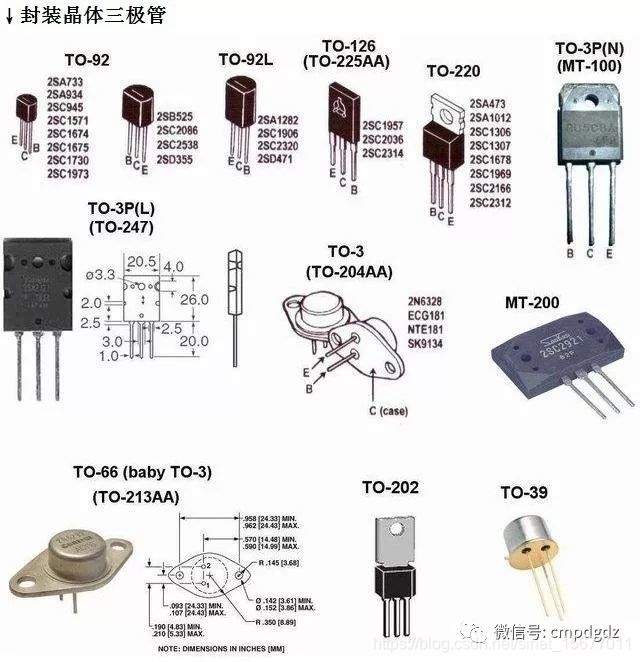

按封装

插件TO-92、贴片SOT-23、大功率TO-220等


常见故障

  1. 击穿短路:C-E直通,常亮、常转、负载不受控
  2. 开路损坏:完全不导通,设备无反应、无法驱动负载
  3. 性能老化:放大倍数下降、信号弱、工作不稳定
  4. 漏电过大:待机耗电、轻微发热、误触发

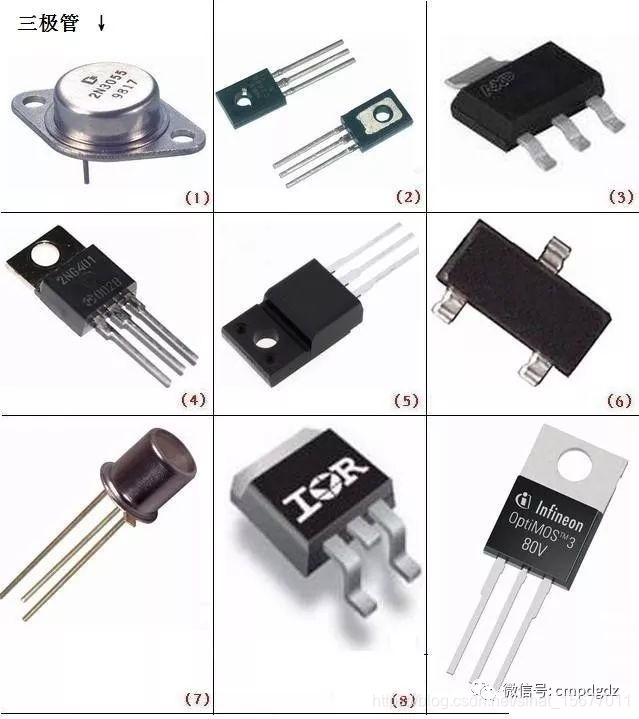

示例图


注:图片来源
