轻触按键开关
基础介绍
轻触开关 （也叫：按键开关、轻触按键、微动按键）
电路符号：S / SW
属于机械被动电子元器件，是电子设备最基础的输入按键。
结构组成：
外壳、按钮帽、金属弹片、导电触点、基座、引脚。
工作原理：
按下→金属弹片形变、触点接触导通；松手→弹片回弹、触点断开、电路截止。
核心特点：
手感轻、行程短、瞬时触发、自锁/无锁可选、体积小、成本低。
单位说明
轻触开关无专属计量单位，常用参数单位：
- 电流：mA、A
- 电压：V
- 力度：gf（克力）
- 行程：mm
- 寿命：次（万次）
- 电阻：Ω（接触电阻）
常用专业名词
- 操作力度
按键按下需要的力度，常见：100gf、160gf、250gf，力度越大按键越硬。 - 行程
按键按下的下沉距离，分为短行程、常规行程，决定手感。 - 接触电阻
按键导通时的内阻，数值越小，导电越好，一般要求＜50mΩ。 - 绝缘电阻
引脚之间绝缘能力，防止漏电、误触发。 - 额定电压/额定电流
开关长期安全承受的电压、电流，超过会烧蚀触点。 - 机械寿命
按键可按压总次数，常规：5万次、10万次、50万次。 - 导通时间 / 回弹时间
按下瞬间导通响应速度，影响按键灵敏性。 - 防抖
机械按键物理特性，按下/松开瞬间会短暂通断抖动，电路需加软件防抖/电容硬件防抖。 - 单键/组合键
单路触发、多路联动触发结构。 - 锁存/无锁
无锁：按一下导通、松手断开；
自锁：按一下锁定导通，再按一下断开。
核心作用
- 电路通断控制
手动控制电路导通与断开，实现人工干预设备工作状态。 - 信号输入触发
给主板、单片机发送触发信号，执行对应功能指令。 - 功能选择与切换
模式切换、菜单选择、参数加减、界面切换。 - 设备启停/复位
开机、关机、重启、恢复出厂设置。 - 人机交互
人与设备沟通的核心部件，操作简单、反馈直观。
用途
- 智能家居：灯具开关、插座、遥控器按键
- 小家电：电饭煲、电磁炉、热水器、洗衣机控制面板
- 智能硬件：水表、燃气表、温控器、报警器
- 嵌入式设备：STM32开发板、工业控制板、仪器仪表
- 数码产品：耳机、充电宝、路由器、机顶盒
- 医疗设备、安防设备、汽车电子、工业控制面板
工作模式原理
- 常态：触点分离 → 电路断开（开路）
- 按下：按压帽下压弹片 → 上下触点贴合 → 电路导通
- 松手：金属弹片弹性回弹 → 触点分离 → 恢复断开
分类
按触发结构
- 无锁轻触开关（最常用）
瞬时按键，松手复位，比如遥控器、设备功能键。 - 自锁轻触开关
按一下锁住常通，再按复位，比如电源总开关。 - 复位开关
长按触发、自动回弹，多用于重启、复位键。
按封装焊接方式
- 插件式轻触开关
直插引脚，手工焊、插件电路板，焊接牢固。 - 贴片式轻触开关
表面贴装SMT，体积小、自动化生产，主板、小型设备常用。
按外观尺寸
- 小型方形按键：4×4、6×6mm（电路板最通用）
- 直立长按键、侧按式按键（侧面按压）
- 圆形轻触开关、超薄扁平按键
按引脚数量
- 两脚开关：简单通断，最普遍
- 四脚开关：对角导通，固定更稳、抗干扰
- 多脚组合开关：多功能档位、组合按键
按使用环境
- 普通家用款
- 防水防尘轻触开关（户外、厨卫、工业设备）
- 耐高温工业级按键
常见故障问题
- 按键不灵、接触不良
触点氧化、进灰、受潮，按压有时通有时不通。 - 按键卡死、无法回弹
异物卡住、弹片疲劳老化、外壳变形。 - 自触发、自动乱按键
绝缘不良、受潮漏电、电路板污渍导致误导通。 - 完全失效
内部弹片断裂、触点烧蚀，按下去无任何反应。 - 按键手感变硬/变软
弹片老化、弹性衰减。

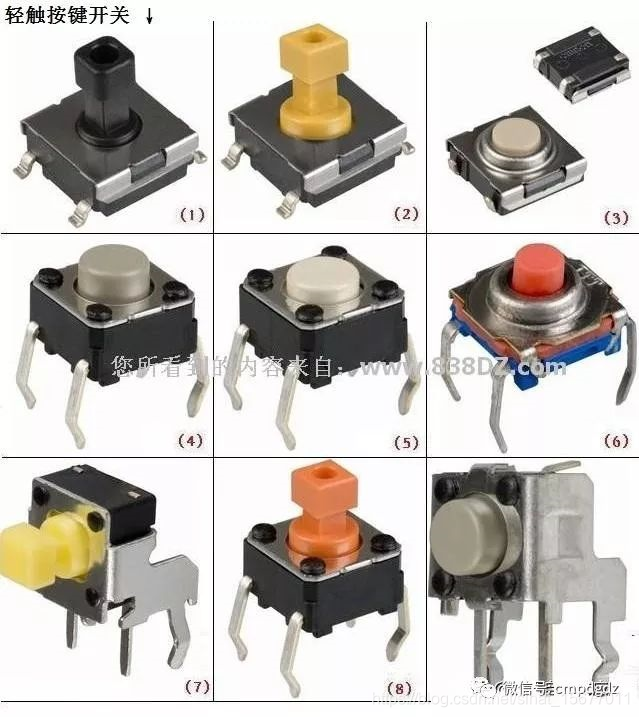

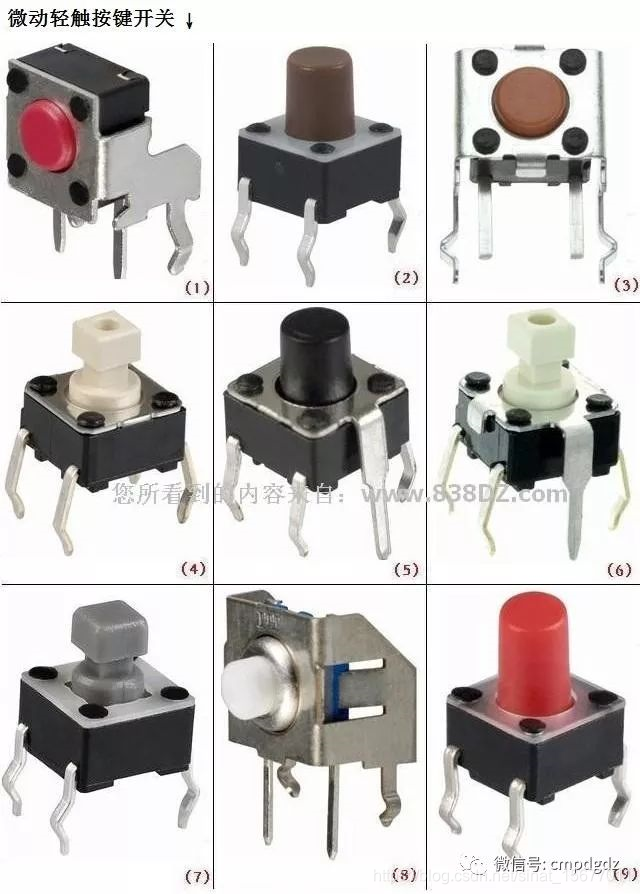

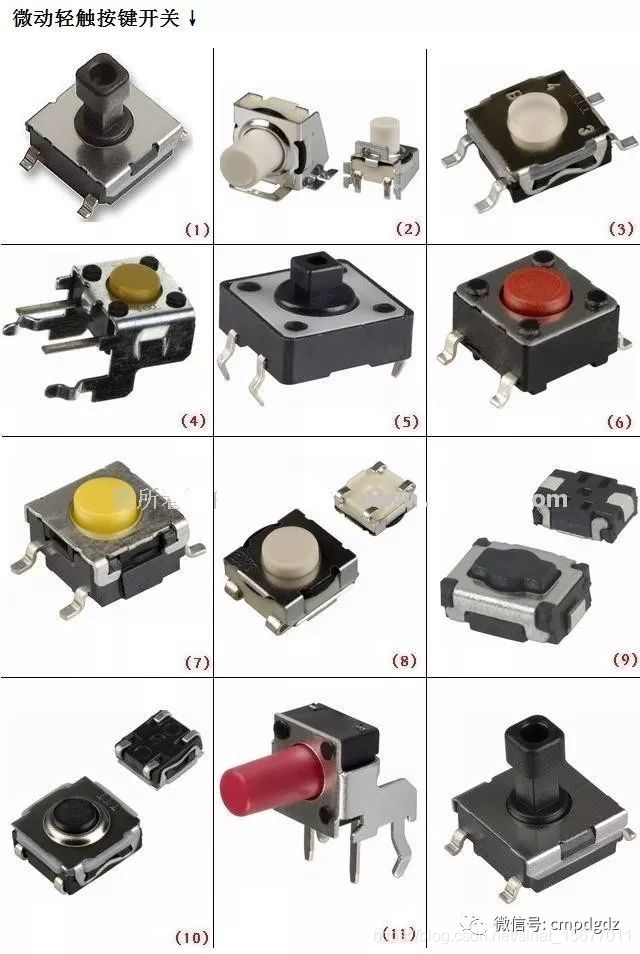

示例图
注：图片来源
