负载系统的核心使命是"将电能转化为热能"。完成这一转化的核心部件，便是电阻元件。它看似一根普通的金属管------通电发热，水流冷却。然而，这根小小的管子内部，却藏着材料科学、热工学与精密制造的深度融合。
本文将从微观结构出发，揭示电阻元件的材料选择逻辑、失效机理以及制造工艺中的关键控制点。
一、从能量转换到材料选择：电阻合金的物理基础
电阻元件的本质是将电能以焦耳热的形式耗散。根据焦耳定律，发热功率 P = I²R。在相同电流下，电阻值越大，发热越强。但电阻值并非越高越好------它会受到材料电阻率、热稳定性、机械强度等多重约束。
1. 电阻合金的核心要求
理想的电阻发热材料应具备以下特性：
-
高电阻率：在有限长度内获得所需电阻值，减少元件尺寸。
-
低电阻温度系数（TCR）：阻值随温度变化小，保证功率输出的稳定性。对于测试负载，TCR 通常要求 ≤ 250 ppm/℃，高端产品可达 ≤ 50 ppm/℃。
-
高温抗氧化性：即使在干烧或冷却失效的极端工况下，材料表面不易氧化剥落。
-
良好的加工性：可拉拔成细丝、绕制成螺旋，且焊接性能好。
-
长寿命与抗热震性：承受频繁的加热-冷却循环而不开裂、不变形。
2. 主流电阻合金：镍铬（Ni-Cr）与铁铬铝（Fe-Cr-Al）
镍铬合金（如Ni80Cr20）：
-
电阻率适中（约1.09 μΩ·m），TCR 约 100~150 ppm/℃。
-
高温强度高，不易变形，加工性能优良。
-
抗氧化温度可达1100℃以上，适用于大多数工业负载。
-
缺点是价格较高（镍为贵金属）。
铁铬铝合金（如0Cr25Al5）：
-
电阻率更高（约1.42 μΩ·m），可做成更紧凑的元件。
-
TCR 略高（约 200~300 ppm/℃），但仍在可接受范围。
-
最高使用温度可达1250℃~1400℃，耐热性优于镍铬。
-
价格低廉，但高温下易脆化，加工性略差，焊接需特殊工艺。
在液冷负载中，由于电阻元件长期工作在远低于极限温度的环境（设计温度约为极限温度的1/3），两种合金均可胜任。实际选用取决于成本、加工工艺以及客户对温漂的具体要求。
二、电阻元件的结构设计：从丝到管
裸电阻丝直接通电会产生短路、氧化、散热不均等问题。因此，工业电阻元件通常采用金属管铠装结构，也就是"管状电热元件"。
1. 三层结构
一根典型的管状电阻元件包含三个同心层：
-
内芯：镍铬或铁铬铝电阻丝，通常绕制成螺旋弹簧状。螺旋结构可在有限长度内容纳更长的电阻丝，从而提高电阻值并均匀分布热量。
-
填充层：高纯度电熔氧化镁（MgO）粉末。氧化镁具有极高的绝缘电阻（>100 MΩ）和良好的导热系数（~40 W/(m·K) 在室温），且耐高温（熔点2800℃）。它填满电阻丝与金属外壳之间的空隙，既固定电阻丝，又将热量迅速传导至管壁。
-
外壳：无缝不锈钢管（通常为304或316L）。外壳提供机械保护、耐腐蚀性，并作为主要换热表面与冷却液接触。
2. 制作工艺流程
-
绕丝：将电阻丝精密绕制成所需螺距和直径的螺旋，两端焊接引出棒（不锈钢或镍丝）。
-
装管：将绕好的电阻丝组件插入不锈钢管内，引出棒露出两端。
-
填粉：从一端或两端填入氧化镁粉，同时振动管子使粉末密实。
-
缩管：通过多道模具对钢管进行径向压缩（缩径），将氧化镁粉压实（密度可达3.0 g/cm³以上），同时使管子外径均匀，并紧密贴合内部元件。缩管是核心工序，决定了电阻元件的导热性能和绝缘强度。
-
退火：消除加工应力，恢复材料塑性。
-
弯管：根据需要弯曲成U形、W形或其他形状，以增加换热面积或适应安装空间。
-
封口：在两端安装陶瓷珠或硅胶密封件，防止潮气进入。
-
老化与测试：通电加热至工作温度以上，去除吸附水分和有机物挥发物，然后测量冷态绝缘电阻和耐压。
每个环节的参数控制（缩管减径率、粉料粒度分布、退火温度曲线）都会直接影响成品的寿命和性能。
三、失效模式分析：电阻元件为什么会"烧"？
尽管设计留有充分余量，电阻元件在实际使用中仍可能失效。理解失效机理，有助于优化设计和指导现场使用。
1. 氧化镁吸潮
氧化镁是极易吸湿的材料。如果在制造、储存或安装过程中暴露于潮湿空气，MgO会吸收水分，导致绝缘电阻大幅下降（从数百MΩ降至几百kΩ甚至更低）。通电后，潮气在高温下迅速汽化，体积膨胀，可能引起管子爆裂。此外，含水电介质会引起漏电甚至击穿。
预防措施：
-
制造过程在低湿度环境中进行，元件下线后立即密封（热缩膜或充氮包装）。
-
现场存放时避免拆开原包装，安装前测量绝缘电阻，必要时进行"驱潮处理"------低压通电烘干数小时。
2. 局部过热
冷却不足（流量过低、水温过高或水垢堵塞）会导致电阻管壁温度超过设计极限。过热使电阻丝加速氧化、变细，最终熔断；同时氧化镁的绝缘性能下降，可能发生击穿。
预防措施：
-
液冷系统必须配备流量-功率联锁保护，确保流量达标后方可加载。
-
定期清洗水路过滤器，使用纯水或阻垢剂防止结垢。
3. 热疲劳与机械应力
频繁的加热-冷却循环会使不同材料的热膨胀系数失配产生应力。电阻丝膨胀系数与不锈钢不同，长期循环可能导致电阻丝在端部焊接点疲劳断裂。此外，如果管子弯管时存在应力集中，也可能在热循环中产生裂纹。
预防措施：
-
设计时控制升降温速率（避免急剧的冷热冲击）。
-
优化绕丝和端部焊接结构，采用柔性过渡。
-
弯管后做应力消除退火。
4. 电腐蚀与化学腐蚀
如果冷却水含有氯离子或其他腐蚀性物质，不锈钢外壳可能发生点蚀或应力腐蚀开裂。一旦外壳穿孔，冷却水渗入内部，立即引发短路和爆炸性汽化。
预防措施：
-
水质控制：电导率<10 μS/cm，氯离子<25 ppm。
-
选用更耐腐蚀的316L不锈钢或含钼更高的合金。
四、散热设计的工程权衡：热流密度与温度梯度
电阻元件的散热性能取决于热流密度（单位表面积的发热功率，W/cm²）。热流密度越高，管壁温度越高，对材料和冷却的要求越苛刻。
对于液冷电阻，典型热流密度取值范围为 10~40 W/cm²。较低的数值（10~15 W/cm²）可获得更低的管壁温度和更长的寿命；较高的数值（30~40 W/cm²）可以缩小模块尺寸，但需要使用高流速、低水温的冷却水，并选用更高质量的氧化镁和合金丝。
设计时需通过热仿真或经验公式计算：给定发热功率和冷却水参数，推算出管壁温度，确保其远小于电阻丝的极限使用温度（通常取极限温度的1/2~1/3，留足安全余量）。
五、电阻元件的性能表征与测试
在负载系统中，电阻元件的性能直接决定整机精度和可靠性。制造商出厂前需进行一系列严格的测试。
1. 冷态电阻测量
在室温下用四线制毫欧表测量每根管的电阻值，误差应控制在标称值的±3%以内。多根管并联形成的档位，总电阻偏差也应≤±3%。
2. 绝缘电阻测试
用500V或1000V兆欧表测量电阻丝对外壳的绝缘电阻，干燥状态应大于100 MΩ。经湿度老化试验后（如48小时 40℃ 95% RH），绝缘电阻仍应不低于10 MΩ。
3. 耐压测试
在电阻丝与外壳之间施加交流高压（通常为2000V或2.5倍额定电压+1000V，取较大者），持续1分钟，不应有闪络或击穿。
4. 热态功率测试
在额定电压下通电加热至热平衡，测量实际消耗功率与标称功率的偏差，应≤±5%。同时记录温升和表面温度分布，验证散热设计。
5. 寿命测试
在额定工况下进行通断电循环测试（例如通电1小时，断电15分钟，数千次循环），检查功率衰减和绝缘变化。优质的电阻元件应能承受2000次以上热循环而无明显劣化。

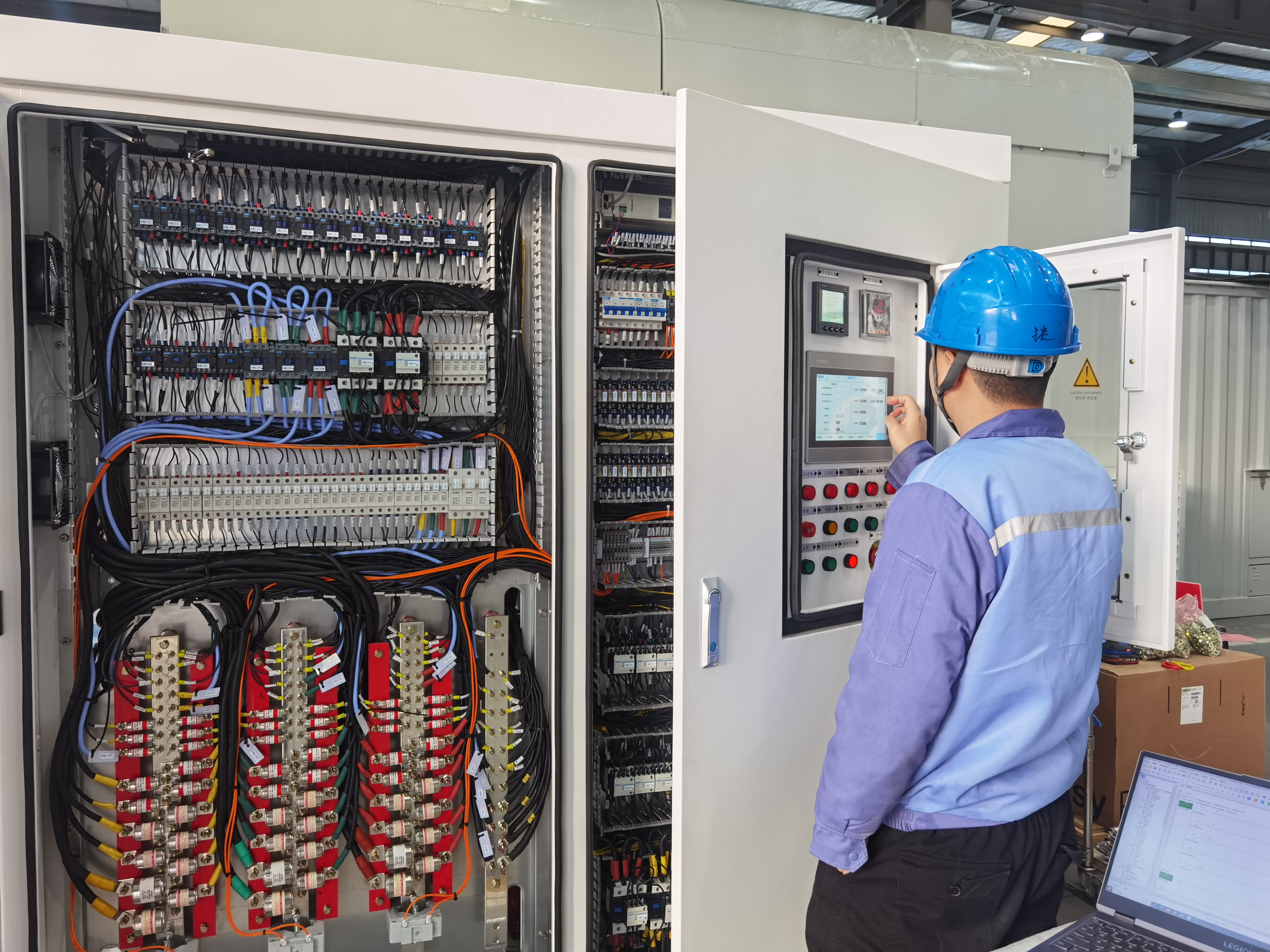

六、现场维护中的电阻检查
对于已经投入使用的液冷负载，运维人员无需深度拆解电阻元件，但可以通过一些间接方法评估其健康状态。
1. 冷态电阻比对
在设备断电、冷却至室温后，测量每个档位的总电阻，并与出厂记录比对。如果某档位电阻显著增大（如超过5%），可能对应电阻丝部分熔断或接头松动；如果电阻显著减小，可能局部短路（罕见）。
2. 绝缘电阻定期测试
每隔6个月或12个月，断开负载与外部的连接，用兆欧表测量主回路各相对地（及相间）的绝缘电阻。如果阻值持续下降，提示可能存在潮气侵入或积尘吸湿，应进行烘干处理。
3. 工作温度观察
在正常加载时，通过红外热成像仪观察电阻模块外壳温度分布。如果某个区域温度明显高于其他区域，可能预示该处水流量不足或内部电阻丝局部过热。
4. 冷却水出水电导率监测
如果出水口的电导率显著高于进水口（并且没有外部污染源），可能意味着电阻元件外壳有微小渗漏，冷却液接触到了内部的氧化镁或电阻丝，导致离子溶出。这是早期故障的重要信号。
七、结语
电阻元件看似是一根不起眼的金属管，实则是材料学、热力学与精密制造工艺的集大成者。从合金配方的优化，到氧化镁粉的粒度分布，再到缩管压实的工艺参数，每一个细节都在默默影响着负载系统的精度、稳定性和寿命。
当我们赞叹一台液冷负载能够精准耗散百千瓦功率、年复一年稳定运行时，不应忘记那根在水流中平静发热的管子。它无声地承载着一次又一次的能量转换，用材料的极限拉伸去换取测试数据的真实可信。理解电阻元件，就是理解了负载系统最底层的物理与工程基石。
