正片与负片的概念

正片与负片的概念

正片设计

正片设计默认是无铜的,走线和铺铜的地方意味着这里的铜保留,没有走线和铺铜的地方铜被清除。

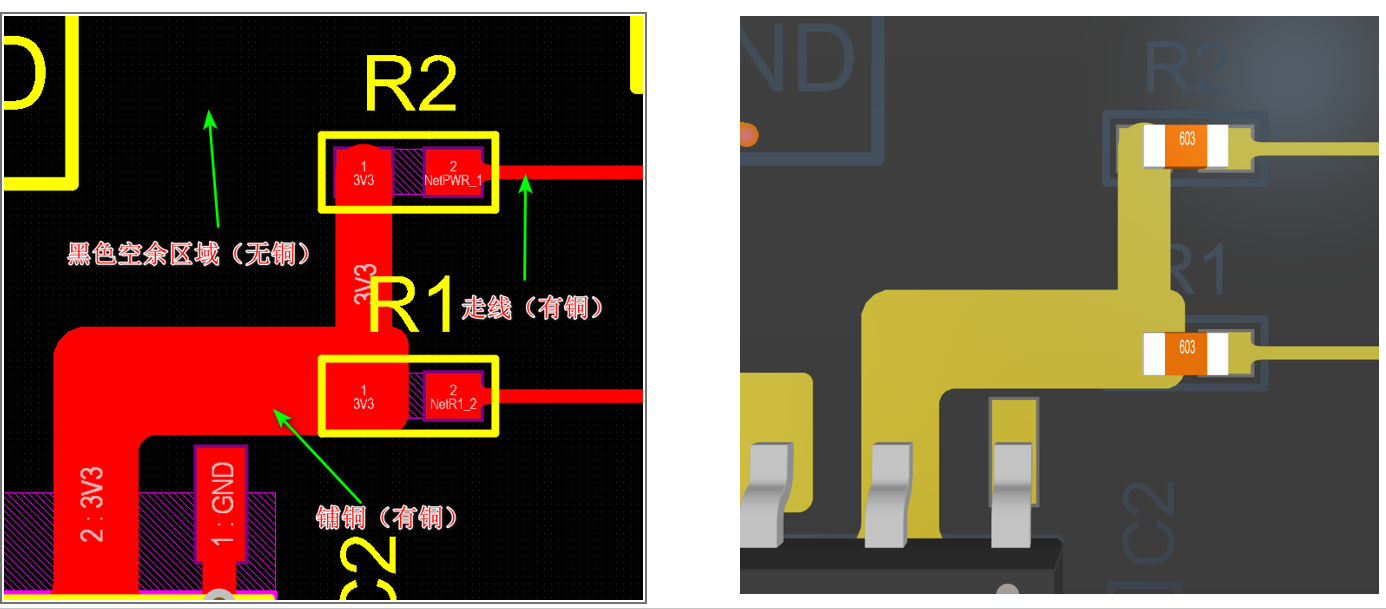

正片设计实例如下:

正片是默认的设计方式,不需要额外设置。

负片设计

负片设计默认是有铜的,走线和铺铜的地方意味着这里的铜被清除,没有走线和铺铜的地方铜被保留。

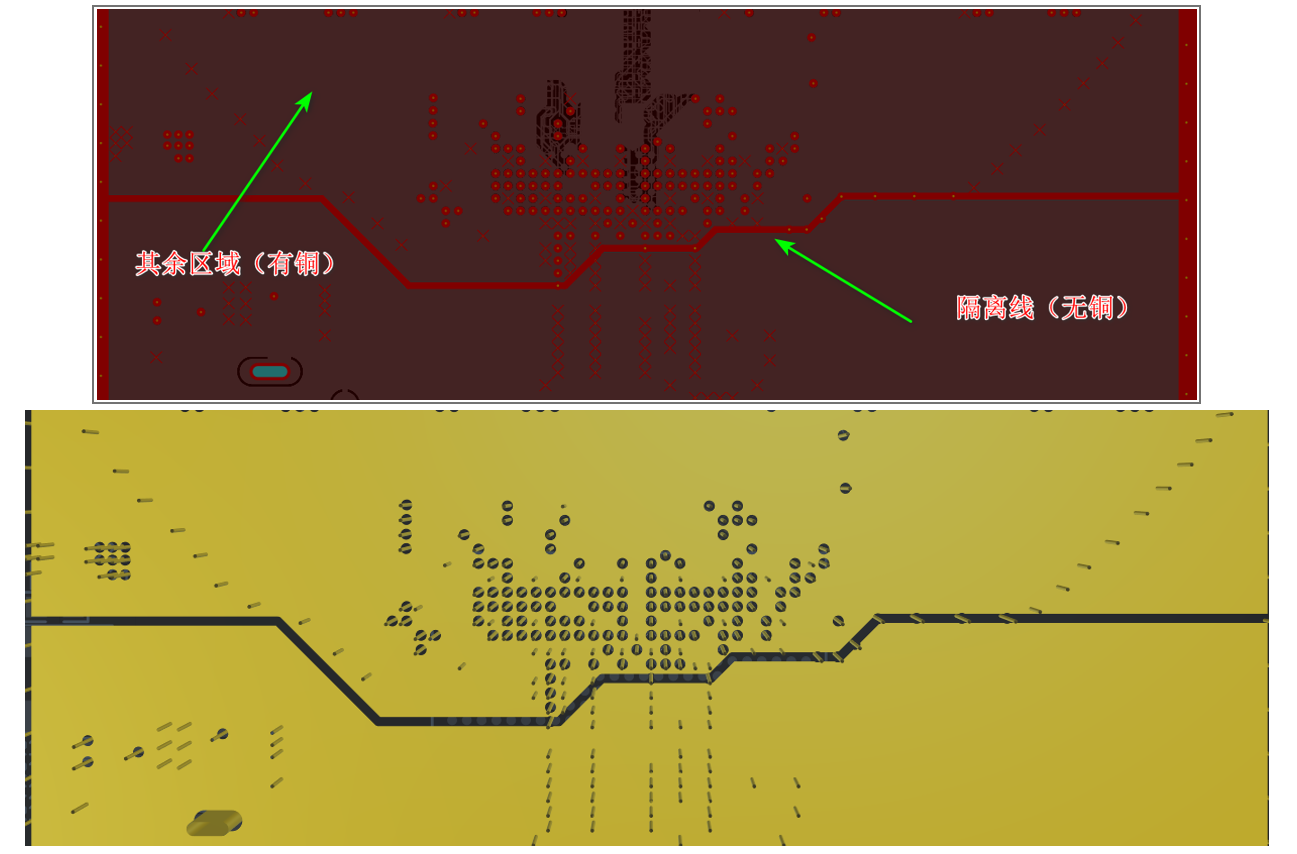

负片设计实例如下:

Last Edited:2026 DongTai
