一、产品概述
D7368GS 是绍兴芯谷科技（Silicore）专为便携式立体声收录机 设计的音频功率放大器集成电路。采用经典的 SIP9 单列直插封装 ，仅需三个外接电容即可实现完整音频放大功能，是便携式音频设备中实现高性价比音频输出的理想选择。
二、核心优势与主要特点
| 特性 | 参数 | 说明 |
|---|---|---|
| 超低静态功耗 | Icco = 6.6mA（典型值） @ Vcc=6V | 大幅延长电池续航时间，适合便携设备 |
| 高电压增益 | 40dB（典型值） | 开环增益高，驱动能力强 |
| 宽电源电压范围 | Vcc = 2V ~ 10V | 兼容多种电池供电方案（2节~6节干电池或锂电池） |
| 极简外围电路 | 仅需3个电容 | 降低BOM成本，缩小PCB面积 |
| 出色输出功率 | 720mW @ Vcc=6V, RL=4Ω, THD=10% | 满足小型音箱驱动需求 |
三、详细电气参数
3.1 极限参数（绝对最大额定值，Tamb=25°C）
| 参数 | 符号 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|
| 电源电压 | Vcc | 12 | V | 推荐工作范围2~10V |
| 功耗 | PD | 900 | mW | Ta>25°C时按7.2mW/°C递减 |
| 工作环境温度 | Tamb | -25 ~ +75 | °C | 工业级温度范围 |
| 贮存温度 | Tstg | -55 ~ +150 | °C | 长期存储安全 |
3.2 电特性（Vcc=6V, Tamb=25°C, f=1kHz, Rg=600Ω, RL=4Ω）
| 特性 | 测试条件 | 符号 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 静态电流 | Vin=0, Vcc=3V | ICCQ | --- | 5.5 | --- | mA |
| Vin=0, Vcc=6V | --- | 6.6 | 15 | |||
| Vin=0, Vcc=9V | --- | 7.5 | 18 | |||
| 电压增益 | Vin=0.5mVrms | Av | 37 | 40 | 43 | dB |
| 输出功率 | Vcc=3V, RL=4Ω, THD=10% | Pout | --- | 120 | --- | mW |
| Vcc=6V, RL=4Ω, THD=10% | --- | 720 | --- | mW | ||
| Vcc=6V, RL=8Ω, THD=10% | --- | 450 | --- | |||
| Vcc=9V, RL=8Ω, THD=10% | --- | 1100 | --- | |||
| Vcc=9V, RL=16Ω, THD=10% | --- | 610 | --- | |||
| 总谐波失真 | Pout=100mW | THD | --- | 0.3 | 1.0 | % |
| 输出噪声电压 | Rg=10kΩ, BPF=20~20kHz | Vno | --- | 0.2 | 0.5 | mVrms |
| 纹波抑制比 | fr=100Hz, Vr=0.3Vrms, Crip=0 | R.R | --- | 25 | --- | dB |
| 输入阻抗 | --- | Rin | --- | 27 | --- | kΩ |

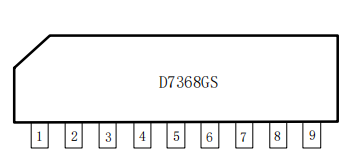

四、引脚定义与功能
| 引脚 | 符号 | 功能 | 典型直流电压（Vcc=6V） |
|---|---|---|---|
| 1 | VIN | 音频信号输入 | 0V |
| 2 | Ripple | 纹波滤波端 | 2.4V |
| 3 | NF | 负反馈端 | 0.62V |
| 4 | Phase | 相位补偿端 | 0.64V |
| 5 | PRE-GND | 前置放大器地 | 0V |
| 6 | PW-GND | 功率放大器地 | 0V |
| 7 | POUT | 音频功率输出 | 2.61V |
| 8 | NC | 空脚 | --- |
| 9 | Vcc | 电源正极 | 6.0V |
设计提示：引脚5（前置地）与引脚6（功率地）分离设计，有效隔离前置级与功率级的地线噪声，提升信噪比。
五、应用要点与设计技巧
5.1 输入耦合方式
D7368GS 内部采用 PNP差分输入级（Q2/Q3）+ PNP输入管（Q1） 架构，Q1管可替代传统耦合电容实现直流耦合输入。但当输入冲击噪声较大时，建议在引脚1外接耦合电容以抑制开机pop声。
5.2 增益调整
- 默认增益 ：内部电阻R4、R5设定为 Av = 40dB（100倍）
- 外接衰减：在引脚3（NF）与地之间接入电阻Rf，增益公式为：
- 工作限制 ：为保证稳定工作，外接调整后的电压增益应保持在 28dB以上
5.3 纹波抑制优化
| 配置 | 纹波抑制比 | 改善效果 |
|---|---|---|
| 无Crip | 25dB | 基础值 |
| 引脚2加Crip（100μF） | -40dB | 显著提升16dB |
| 引脚3加Crip | 等效改善 | 可选方案 |
在电池供电或开关电源供电场景中，强烈建议在Ripple端添加100μF旁路电容，可将电源纹波对音频的干扰降至最低。
5.4 频率补偿与稳定性
为确保低温漂和优异频率特性，以下电容不可或缺：
- 输出端耦合电容（100μF）：防止自激振荡，同时隔离直流
- 纹波滤波端旁路电容（10~100μF）：提升电源抑制比
- Vcc与GND间去耦电容（100μF）：抑制高频电源噪声
六、典型应用场景
场景一：便携式立体声收录机 （原生设计目标）
- 供电：4节AA电池（6V）或锂电池（3.7V升压至6V）
- 负载：4Ω小型扬声器
- 优势：720mW输出功率足以驱动便携音箱，6.6mA静态电流实现超长播放时间
场景二：USB供电桌面小音箱
- 供电：5V USB电源（在2~10V范围内）
- 负载：8Ω全频喇叭
- 配置：利用宽电压特性直接驱动，无需额外稳压
场景三：玩具与语音播报设备
- 供电：3V纽扣电池或2节干电池
- 负载：16Ω或32Ω耳机/小喇叭
- 优势：低至2V即可工作，极简单外围降低玩具成本
场景四：安防对讲与门禁系统
- 供电：12V系统电源（需确认不超过极限值，推荐稳压至9V以下）
- 负载：8Ω对讲喇叭
- 配置：利用40dB高增益直接驱动麦克风信号，简化前级放大
场景五：DIY音频项目与教学实验
- 优势：SIP9直插封装易于手工焊接，3电容极简电路适合初学者理解音频放大原理
七、封装尺寸（SIP9）
| 符号 | 最小值(mm) | 最大值(mm) | 说明 |
|---|---|---|---|
| A | 1.500 | 1.600 | 本体厚度 |
| A1 | 3.100 | 3.300 | 引脚伸出长度 |
| B | 1.700 | 2.100 | 本体宽度 |
| B1 | 5.500 | 5.700 | 引脚间距跨度 |
| B2 | 10.700 | 11.100 | 总高度 |
| D | 22.200 | 22.400 | 本体长度 |
| E | 1.20 REF | --- | 引脚宽度 |
| e | 2.540 BSC | --- | 标准2.54mm引脚间距 |
| E1 | 0.480 | 0.560 | 引脚厚度 |
标准2.54mm引脚间距兼容通用面包板与DIP插座，便于快速原型验证。
八、选型对比与竞争优势
| 对比项 | D7368GS | 通用音频功放 |
|---|---|---|
| 外围元件 | 仅需3个电容 | 通常需5~10个外围 |
| 静态电流 | 6.6mA | 通常10~20mA |
| 电压范围 | 2~10V | 通常4.5~12V |
| 最低工作电压 | 2V | 通常≥3V |
| 增益 | 40dB固定 | 需外接电阻设定 |
| 封装 | SIP9直插 | 多为SOP/DIP |
核心价值：在成本敏感、空间受限、电池供电的便携式音频应用中，D7368GS以极简设计和低功耗特性提供了最优的性价比方案。
九、总结
D7368GS 是一款经过市场验证的经典音频功率放大器方案，其 "3电容即可工作" 的极简设计哲学、2V超低压启动 能力以及6.6mA超低静态功耗，使其在便携式收录机、玩具音频、小型音箱、安防对讲等领域具有广泛适用性。芯谷科技提供稳定供货与技术支持，是音频放大器选型中的可靠之选。
如需了解更多关于 D7368GS 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站 www.silicore.com.cn，或联系我们的技术支持团队。
