cursor的MCP怎么配置使用？

1.需要用nxp 安装drawio

c 复制代码

{
  "mcpServers": {
    "drawio": {
      "command": "npx",
      "args": ["-y", "@next-ai-drawio/mcp-server@latest"]
    }
  }
}

怎么用 Cursor 里的 drawio MCP 画图（含提示词示例）

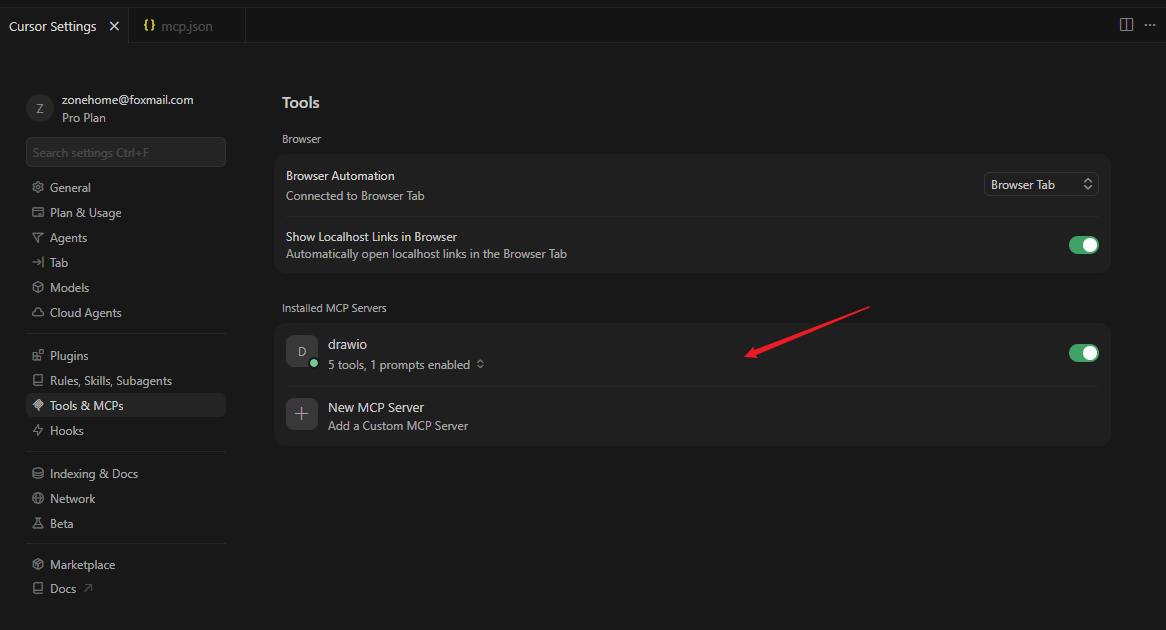

你现在的 drawio MCP 已经加载出工具了，使用方式就是：在聊天里用提示词让它生成/修改一个 draw.io 图（一般输出是 draw.io 的 XML/文件内容），然后把结果保存成 .drawio 文件并用 draw.io 打开。

基本流程

新建图：让它"生成一个 draw.io diagram（XML）"
保存：把返回内容保存为 xxx.drawio
打开查看/继续编辑 ：用 draw.io（桌面版或网页版）打开这个 .drawio
迭代修改 ：把你当前 .drawio 的内容（或关键片段）贴回聊天，让它"在原图基础上改"

提示词写法模板（最稳）

把下面 4 点写清楚，成功率最高：

图类型：流程图 / 时序图 / 架构图 / ER 图
元素：有哪些节点、泳道、服务、表
连线关系：谁到谁、什么条件、协议
输出要求 ：明确说"输出 draw.io 可导入的 XML，并放进一个 .drawio 文件内容里"

示例 1：生成一个登录流程图（流程图）

提示词（直接复制改字）：

生成一个 draw.io 可导入的流程图（输出完整 XML）。

主题：Web 登录流程。

节点：开始、输入账号密码、参数校验、调用登录接口、验证成功？、生成 token、返回首页、提示错误并返回输入。

连线：按正常流程连接，失败分支回到输入。

布局：从上到下，节点对齐，成功分支在右侧。

示例 2：生成一个"前后端 + Redis + MySQL"架构图（架构图）

提示词：

生成 draw.io 架构图（输出完整 XML，可直接保存为 .drawio 打开）。

系统包含：Browser、Nginx、Web API（Node.js）、Redis、MySQL、Object Storage。

连接关系：Browser→Nginx→Web API；Web API↔Redis；Web API↔MySQL；Web API→Object Storage。

标注每条连线的协议/用途：HTTPS、HTTP、TCP、缓存、SQL、上传下载。

布局：左到右，分层清晰（访问层/服务层/数据层）。

示例 3：在"已有图"的基础上改（最常用）

提示词：

我下面贴的是当前 .drawio XML。请在不破坏现有布局的前提下：

新增一个 Auth Service 方块放在 Web API 右侧

Web API 调用 Auth Service（HTTP）

Auth Service 连接 MySQL（SQL）
输出更新后的完整 draw.io XML。

（然后把你的 XML 粘贴出来）

小技巧（避免返工）

你想要统一风格就加一句："统一使用圆角矩形、同一配色、字号 12"
你想要更好看就加一句："自动对齐、均匀间距、避免线交叉"
你要交付用就加一句："图标题写在左上角：xxx；导出 A4 横向"
