基于51单片机的双路倒车雷达测距报警系统设计_LCD1602显示+超声波

基于51单片机的双路倒车雷达测距报警系统设计

设计主要包含Proteus仿真+程序代码+设计报告+原理图+演示视频

一、开发环境

仿真图版本:proteus7.8以上

程序代码:KEIL4/KEIL5

设计编号:B013

二、主要功能

1、双路距离测量

使用两个 HC-SR04 超声波传感器分别获取左侧距离 left 和右侧距离 right,单位 cm。

2、LCD 实时显示

在 1602 液晶屏上显示两行信息:

第一行:L:xxxcm Lm:xxxcm(左侧实际距离 / 左侧报警阈值)

第二行:R:xxxcm Rm:xxxcm(右侧实际距离 / 右侧报警阈值)

3、独立阈值调节

四个独立按键:

k1 / k2:增加 / 减小左侧报警阈值(范围 10~200 cm)

k3 / k4:增加 / 减小右侧报警阈值(范围 10~200 cm)

4、声光报警

左右两路报警灯,任意一路报警灯亮蜂鸣器响

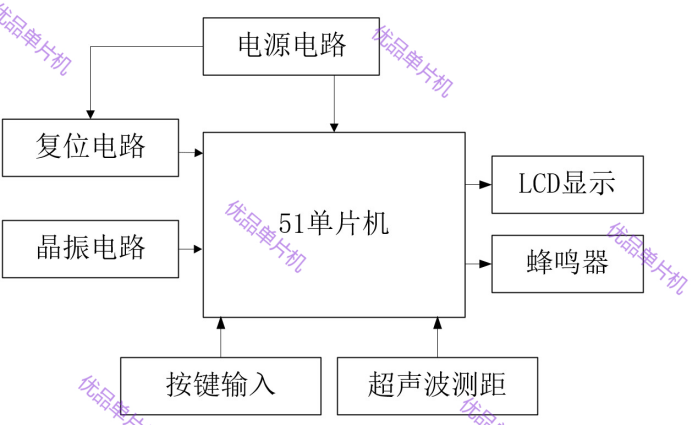

架构:

AT89C51可以替换为AT89C52,实物可以换作STC89C51,STC89C52

资料下载链接

https://pan.baidu.com/s/1bOveZfF1zVeaXbMdDqpq4g?pwd=xieq

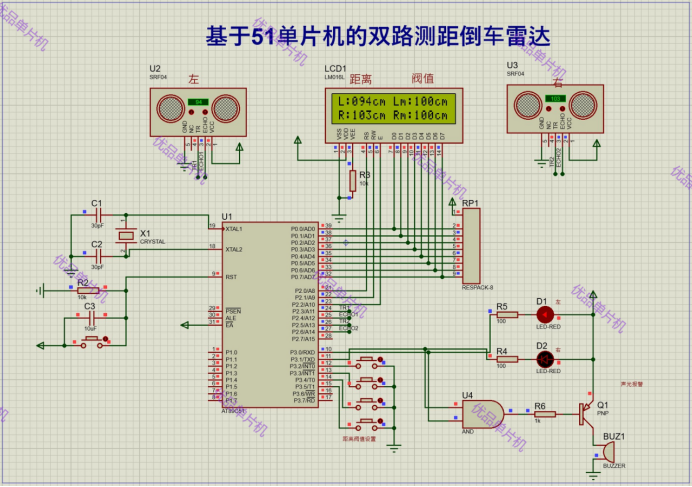

三、仿真设计

打开仿真工程,双击proteus中的单片机,选择hex文件路径,然后开始仿真。

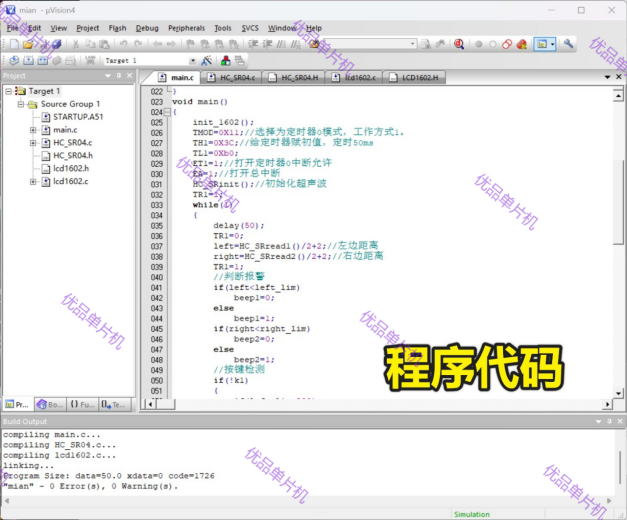

四、程序代码

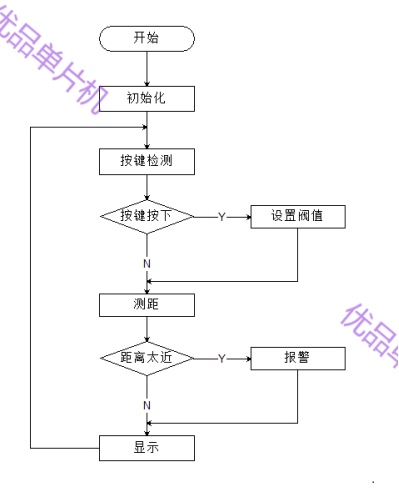

工程文件使用Keil4/keil5打开,编译产生hex加载到对应的单片机中。

五、视频讲解

主要包括仿真运行讲解。

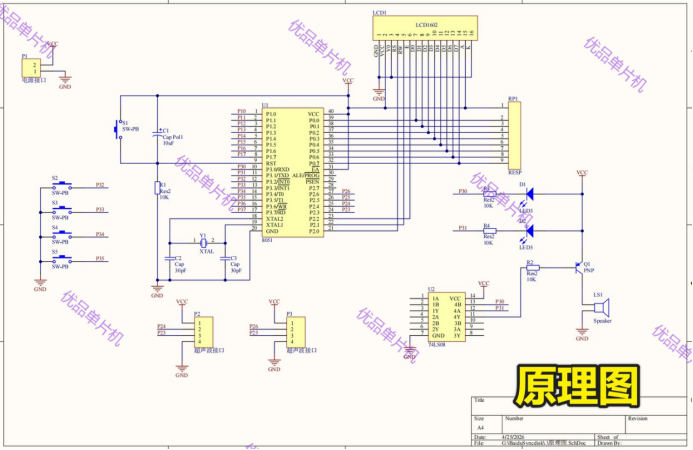

六、原理图

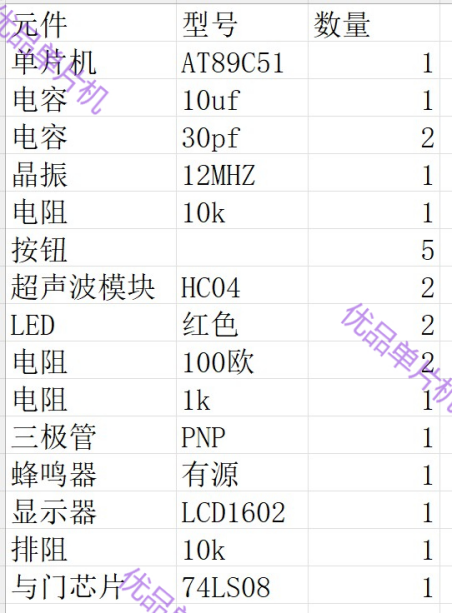

元器件清单:

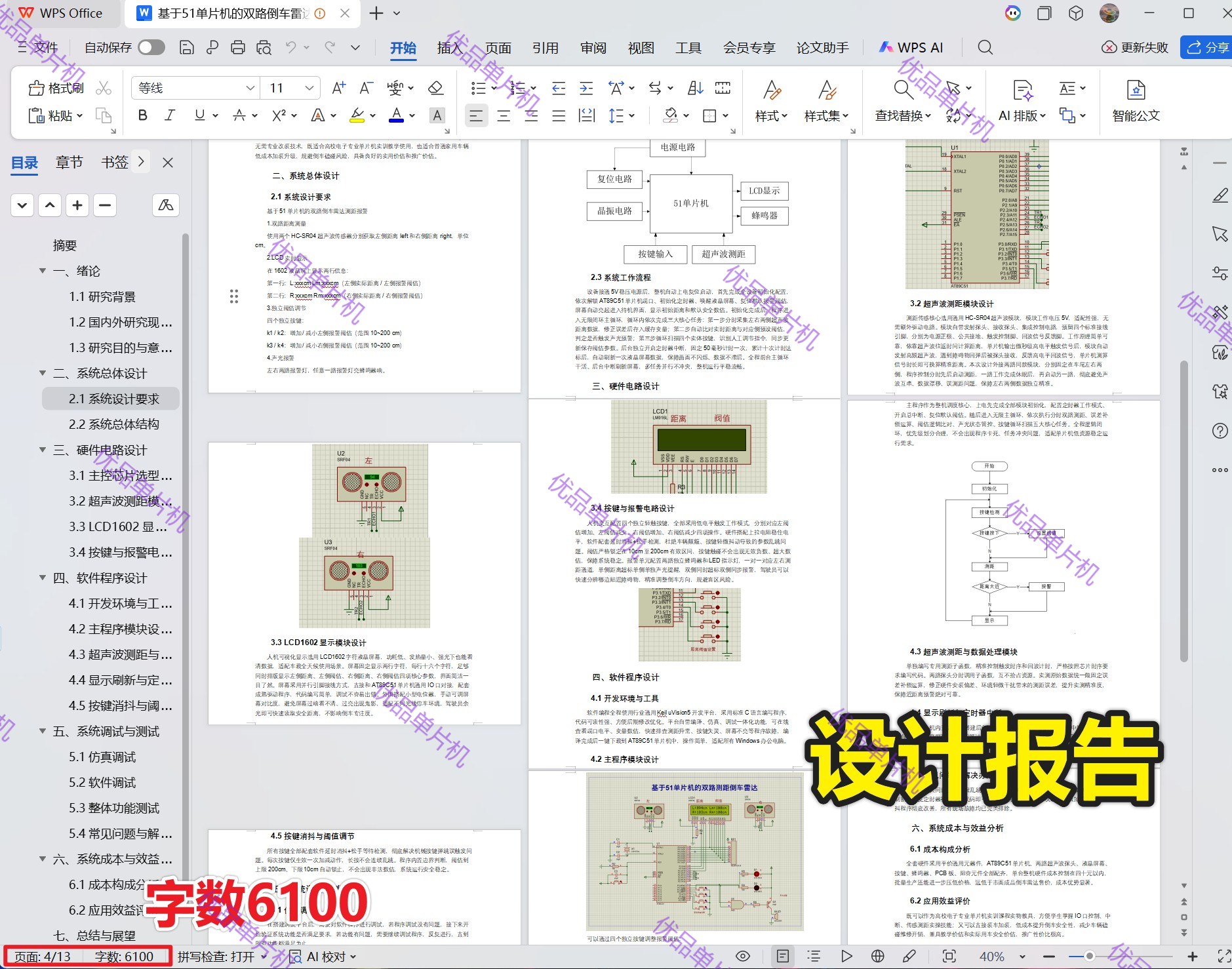

七、设计报告

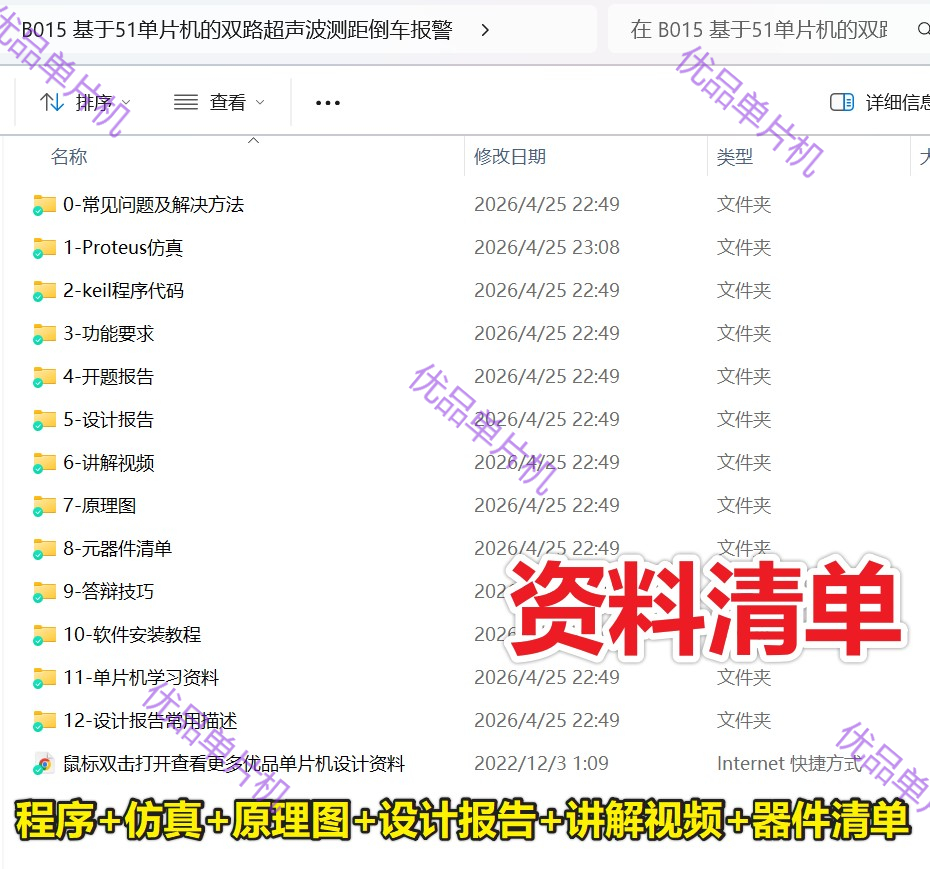

八、资料清单&&下载链接
