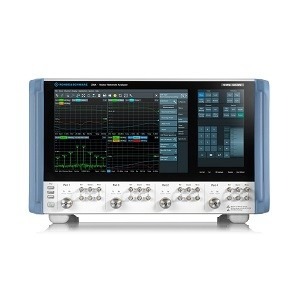

你关注的ZNA43是罗德与施瓦茨（Rohde & Schwarz）旗下ZNA系列矢量网络分析仪的旗舰型号之一，在毫米波器件测试、高速互联材料表征、5G/6G射频前端验证等领域属于行业公认的标杆级测试设备，其综合性能代表了当前中高端矢量网络分析仪的第一梯队水平，尤其在测量精度和测试效率上的优势十分突出。
核心性能参数详解
基础性能规格
该型号的参数定位明确覆盖了从低频到毫米波的绝大多数射频测试需求：
- 频率范围：标配覆盖10 MHz至43.5 GHz，可向下扩展至10 kHz，向上通过外部扩频模块支持到110 GHz甚至THz频段，完全覆盖5G Sub-6GHz、毫米波频段，以及汽车雷达、卫星通信的常用工作频段。
- 动态范围：在10 GHz频段下动态范围达到140 dB，40 GHz频段下仍保持122 dB，即使是高衰减的无源器件（如毫米波滤波器、长距离高速背板）也能准确测量其插入损耗和带外抑制特性，避免动态范围不足导致的测量失真。
- 测量速度：单端口校准仅需1.2秒，双端口全2端口校准仅需2.5秒，单频点测量速度可达2 ms/点，批量测试场景下测试效率比同级别设备提升30%以上，非常适合产线大规模测试场景。
- 轨迹噪声：10 GHz频段下轨迹噪声仅为-110 dBm（1 kHz IF带宽），相位测量精度达到0.05度，群时延测量精度低至1 ps，足以满足高精度滤波器、高速串行通道的相位一致性和群时延波动测试要求。
- 端口配置：最多支持4个内置端口，可扩展至16个外部端口，支持多端口器件（如MIMO天线阵列、多通道滤波器）的并行测试，无需反复切换测试端口。
差异化核心技术
ZNA43的性能优势来源于罗德与施瓦茨的多项独家技术：
- 多源架构设计：内置4个独立的信号源，每个源都具备独立的频率和功率控制能力，无需外接额外信号源即可实现真正的多端口互调测试、混频器变频损耗/相位测试，以及有源器件的交调失真特性测试，测试系统复杂度降低50%。
- 智能校准技术：支持R&S独有的AutoCal自动校准技术，配合电子校准件（如你之前了解的ZV-Z229）可在数秒内完成多端口全参数校准，校准精度比传统SOLT校准提升40%，且校准数据可长期存储，无需每次测试前重复校准。
- 内置时域分析功能：无需外接示波器，即可直接在频域测量数据的基础上转换为时域响应，可准确定位传输线的阻抗不连续点、连接器故障位置，定位精度达到0.1 mm，非常适合高速背板、天线馈线的故障排查。
- 宽动态功率扫描范围：输出功率范围从-120 dBm到+13 dBm，支持线性功率扫描，可直接测试放大器的1 dB压缩点、三阶交调点等功率特性，无需外接衰减器或放大器。
典型应用场景
该设备主要面向高要求的射频研发和生产测试场景，常见应用包括：
- 5G/6G射频器件测试：毫米波基站功放、滤波器、移相器、天线阵列的S参数测试、功率特性测试、有源互调测试，支持5G NR标准的信号解调分析，可直接测量器件的EVM、ACLR等射频指标。
- 高速信号完整性测试：PCIe 5.0/6.0、100G/400G/800G以太网高速连接器、背板、电缆的插入损耗、回波损耗、串扰、时域阻抗测试，完全满足IEEE 802.3、PCI-SIG等标准的一致性测试要求。
- 汽车电子测试：77 GHz/79 GHz汽车雷达模块的天线测试、射频前端特性测试，以及汽车以太网的传输特性测试，支持在宽温度范围下的器件特性表征，满足车规级测试的严苛要求。
- 航空航天与卫星通信测试：卫星通信载荷、雷达系统的射频器件测试，支持低噪声放大器、混频器、波导器件的高精度测试，测量数据可溯源至国家计量标准，满足军工和航天级测试的可靠性要求。
- 材料特性表征：高频板材、电磁材料的介电常数、损耗角正切测试，配合材料测试夹具可实现10 kHz到43.5 GHz频段的宽频材料参数提取，为高速电路设计和天线设计提供准确的材料参数。
选型与使用注意事项
配置选择建议
采购时可根据实际需求灵活选择选件，避免不必要的成本投入：
- 如果需要测试更高频率的器件，可搭配R&S的ZVA-Z系列毫米波扩频模块，将测试频率扩展到50 GHz、75 GHz、110 GHz甚至1.1 THz，相比直接采购更高频段的网络分析仪，成本可降低40%以上。
- 如果需要进行有源器件测试，可选配内置的脉冲测量选件、频谱分析选件，无需外接信号源和频谱分析仪即可完成功放、混频器的全参数测试，系统集成度更高。
- 如果是产线使用，可选配自动测试夹具和SCPI程控接口，支持与自动化测试系统无缝对接，实现无人值守批量测试。
常见使用误区
使用时需要注意避免以下常见问题，确保测量精度：
- 校准件必须与设备配套使用，不同型号的电子校准件校准数据不通用，使用非原厂校准件会导致测量误差最大可达1 dB以上，尤其是在毫米波频段误差会更明显。
- 测试毫米波频段时必须使用精准的扭力扳手连接测试端口，扭矩需控制在0.9 N·m（2.4 mm接头），连接过松会导致接触不良，连接过紧会损坏接头，都会直接影响测量结果的准确性。
- 环境温度波动会影响测量精度，建议在23±2℃的恒温环境下使用，温度每波动5℃，相位测量误差会增加0.1度，插入损耗误差增加0.05 dB。
- 定期校准，建议每年进行一次原厂计量校准，确保测量数据的可溯源性，罗德与施瓦茨提供原厂校准服务，校准后可提供符合ISO 17025标准的校准证书。
成本参考
目前全新ZNA43的基础配置（43.5 GHz，2端口，标准配置）的市场价格约为80-100万元人民币，若配置4端口、脉冲测试、频谱分析等选件，总价可达150-200万元，二手成色较好的设备价格约为新设备的50%-70%，但需要确认选件许可证是否有效、端口是否有磨损等情况
