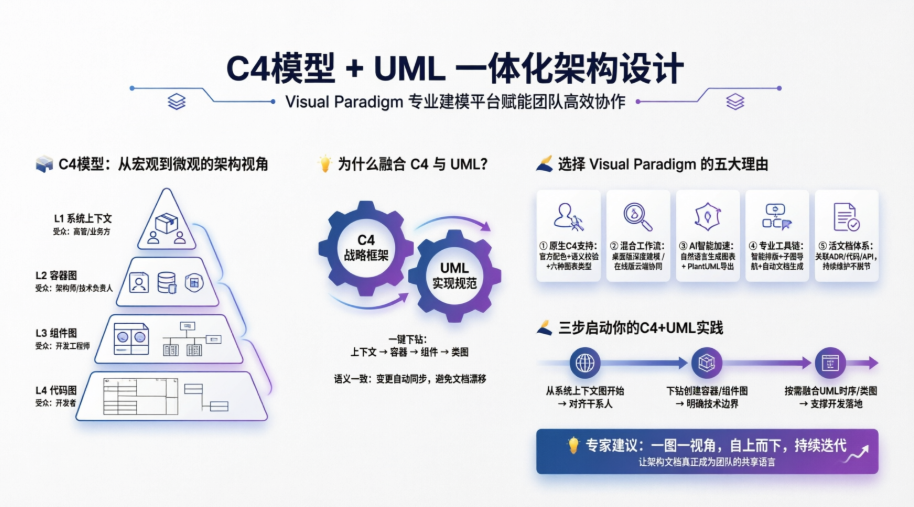

[特殊字符]️ 综合指南：结合使用 C4 模型与 UML

📚 核心概念：C4 与 UML 的融合

什么是 C4 模型？

C4 模型是由 Simon Brown 提出的一种轻量级、分层式的软件架构可视化方法。它提供"代码的地图"，支持从宏观到微观的多级缩放，类似于使用地图应用从全球视图逐步放大到街道级别。

层级	图表类型	核心目的	主要受众
C1	系统上下文（System Context）	将系统视为黑盒，展示外部用户/系统交互	高管、产品负责人、业务干系人
C2	容器（Container）	展示高层级技术构件（应用、数据库、微服务等）	架构师、DevOps、技术负责人
C3	组件（Component）	展示单个容器内部的模块结构	开发工程师、技术团队
C4	代码（Code）	实现细节（UML 类图/ERD）	开发人员（通常由代码自动生成）

为什么将 C4 与 UML 结合？

C4 擅长分层架构沟通，而 UML 提供详细的行为与结构建模。两者结合形成协同效应：

C4 = 用于沟通的战略级缩放视图
UML = 用于实现落地的战术级细节（类图、时序图、活动图等）
融合价值 = 从高层架构无缝导航至代码级设计

"C4 提供层级框架；UML 在需要精确描述时提供标准化符号。"

🎯 用户体验：实战洞察

团队落地工作流（基于真实反馈）

第 1 周：在研讨会中绘制系统上下文图，对齐业务干系人目标
第 2 周：构建容器图，明确技术选型与通信协议
第 3~4 周：仅针对复杂容器绘制组件图，避免过度设计
持续进行：将图表评审纳入 PR 检查清单与迭代仪式，防止文档过时

常见陷阱与规避策略

常见错误	负面影响	解决方案
混合不同抽象层级	图表混乱、难以阅读	坚持"一图一视角"原则
关系连线未标注	架构意图模糊	连线上必须使用动词短语说明交互方式
单人维护文档	形成知识孤岛	在架构评审中团队协作审查与更新
图表与代码/文档脱节	沦为孤立资产	将容器关联至运维手册，组件关联至架构决策记录（ADR）

用户对 Visual Paradigm 的真实评价

"使用 Visual Paradigm 绘制 UML 或 ERD 极其简单。界面导航直观，拖拽操作流畅。"
"在多个团队日常使用六个月后，该工具彻底改变了我们进行系统设计的方式。"
"AI 层抽象掉了语法学习成本，同时保留了基于代码的图表所具备的精确性与版本控制优势。"

✨ 在 Visual Paradigm 生态中使用 C4 的核心优势

🔹 统一建模环境

Visual Paradigm 为 C4 与 UML 提供一站式平台，确保：

一致性：C4 图中的变更可自动同步至关联的 UML 图
协同性：团队可并行处理高层架构（C4）与详细设计（UML）
可追溯性：一键从上下文 → 容器 → 组件 → UML 类图进行下钻导航

🔹 完整的 C4 图表支持（6 种类型）

Visual Paradigm 桌面版已原生支持全部 6 种 C4 图表：

系统全景图（System Landscape）-- 企业级系统组合视图
系统上下文图（System Context）-- 宏观系统边界
容器图（Container）-- 技术构件划分
组件图（Component）-- 内部模块结构
动态图（Dynamic）-- 运行时交互流（类似 UML 时序图）
部署图（Deployment）-- 基础设施映射（Kubernetes、云区域等）

🔹 AI 赋能加速建模

Visual Paradigm 的 AI 生态大幅降低人工成本：

AI 功能	能力说明	效率提升
AI 图表生成器	通过自然语言提示词创建 C4 图（如"生成电商系统的容器图"）	初始图表创建时间缩短约 80%
C4 PlantUML Studio	文本转图表，支持 PlantUML 代码导出以便版本控制	完美契合"图表即代码（Diagrams as Code）"工作流
AI 对话助手	通过交互式对话创建、解释和优化图表	显著降低新成员学习门槛

🔹 专业级工具链

智能排版器（Smart Sweeper）：一键自动对齐与整理杂乱图表
子图导航：右键点击元素即可下钻至详细视图
Doc. Composer：自动生成 HTML/PDF 架构手册
团队协作：支持版本控制、批注评论与实时协同编辑（在线版）

🚀 选择 Visual Paradigm 进行 C4+UML 建模的突出理由

1️⃣ 原生级 C4 支持

区别于通用绘图工具，Visual Paradigm 将 C4 视为一等建模语言：

内置官方标准配色与图元样式
严格区分语义元素类型（人物、软件系统、容器、组件）
基于元素类型自动校验关系连线的合法性

2️⃣ 混合工作流灵活适配

根据团队需求自由选择模式：

复制代码

🖥️ Visual Paradigm 桌面版
   → 离线企业级建模、深度 UML 集成、高级文档排版

☁️ Visual Paradigm 在线版
   → 云端协同、AI 优先工作流、轻量级浏览器访问

双平台共享同一套 C4 模型语义，支持无缝切换。

3️⃣ 真正"懂架构"的 AI

Visual Paradigm 的 AI 不止于画图，更理解架构意图：

输入："为电商系统生成 C4 容器图，包含 React 前端、Go 微服务、PostgreSQL 和 Kafka 事件总线" → 自动生成语义正确、连接规范的图表。

4️⃣ 面向未来的活文档体系

漂移检测：集成工具可比对图表与实际代码，自动标记过时元素
灵活导出：支持 JSON（CI/CD 集成）、PlantUML（文本版本控制）、PDF/PNG（汇报演示）
活文档（Living Documentation）：图表可直接关联 ADR、运维手册与 API 规范，实现上下文导航

5️⃣ 已验证的团队落地成效

采用 C4 + Visual Paradigm 的团队普遍反馈：

"清晰度提升：架构图为分布式团队提供了统一的系统认知基准"
"干系人对齐更好，实施阶段的误解显著减少"
"架构文档终于变成真正有人看、有人维护的资产"

🛠️ 快速上手：实施指南

步骤 1：安装与配置

下载 Visual Paradigm 桌面版（30 天企业试用）或访问 VP Online
启用 C4 调色板：新建图表 → 搜索 "C4" 即可调用专属图元库

步骤 2：构建首个 C4 层级

复制代码

1. 从系统上下文图开始
   → 添加核心系统 + 外部角色/系统
   → 所有关系连线必须用动词标注交互意图

2. 右键点击核心系统 → 选择"创建容器图"
   → 添加可部署单元（Web 应用、API、数据库、消息队列等）
   → 建议在括号内注明技术栈，例如："订单服务 (Go)"

3. 下钻至某一容器 → 创建组件图
   → 展示内部模块：控制器、业务服务、数据访问层等
   → 严格遵循"一图一容器"原则，避免信息过载

步骤 3：按需融合 UML

对复杂运行时交互，使用 UML 时序图 补充 C4 动态图的细节
通过代码反向工程自动生成 UML 类图 作为 Level 4 实现参考
为 C4 元素添加 UML 构造型（Stereotypes） 以扩展元数据

步骤 4：自动化与持续维护

使用 AI 生成初稿，人工精修关键架构决策点
通过 Doc. Composer 配置自动化文档流水线，定期输出干系人报告
将图表健康度检查纳入季度架构治理流程

📊 决策框架：何时该采用 C4+UML + Visual Paradigm？

✅ 强烈适用场景：

微服务/分布式系统的架构资产沉淀
需要同时面向技术团队与非技术干系人沟通的项目
推行"图表即代码"或"活文档"实践的组织
要求从业务上下文到代码实现具备完整可追溯性的工程团队

⚠️ 建议评估替代方案的情况：

仅需快速白板草图讨论（可考虑 Miro、Excalidraw）
团队完全依赖纯文本 PlantUML 工作流（开源 C4-PlantUML 可能足够）
预算严格受限（可先从免费 C4 模板或轻量级工具起步）

💡 专家建议 ："务必从上下文开始，自上而下逐层展开------切勿直接从组件图起步。坚持'一图一视角'，抵制将所有内容塞进单张图表的诱惑。"

将 C4 的沟通导向层级结构与 UML 的实现级精度相结合，并依托 Visual Paradigm 的 AI 赋能生态，团队能够构建出清晰、一致、可协作且真正持续维护 的架构文档体系。这不仅是画图，更是为软件系统的演进构建一套共享语言。 🏗️✨
