在量子计算尚未全面普及的今天，科学家们正借助"模拟量子计算"探索高维物理现象。近日，中国科学技术大学团队在《Light: Science & Applications》上发表了一项重磅研究(https://doi.org/10.1038/s41377-026-02309-2)：他们利用薄膜铌酸锂（TFLN）光子芯片，构建了一种混合频率可编程合成维度模拟器，在单一芯片上实现了多种复杂晶格模型的模拟，包括对称、非对称和长程耦合系统。
核心内容
1.提出"混合频率"合成维度新架构
传统光子模拟器要么只能构建简单晶格，要么需要极其昂贵的高频设备。
这项研究提出了一种"混合频率"方案：将谐振腔内的频率格点与谐振腔间的频率格点结合起来，在一颗薄膜铌酸锂（TFLN）芯片上，实现了对称、非对称、长程耦合等多种复杂晶格模型的编程模拟。
2.在单一芯片上模拟了多个重要物理模型
研究团队成功演示了以下模型：
Hall梯子模型：观察到自旋-动量锁定现象；
Creutz梯子模型：观测到拓扑平带与Aharonov-Bohm笼效应（粒子被"困"在局部区域）；
SSH模型：首次在光子系统中直接读出能带结构，验证了非对称耦合的拓扑相变；
长程耦合模型：构建了耦合Hall梯子、双壁纳米管等更复杂的晶格结构。
3.实验技术上的突破
使用的调制频率远低于传统方法（MHz vs. GHz），大幅降低设备成本；
通过直流偏置+射频调制，实现对耦合强度和磁通量的灵活编程；
提出并仿真了级联芯片实现分段连续光频移的应用方案，可用于光通信与频率梳调控。
研究意义
1.为大规模光子量子模拟器铺路
该架构在单一芯片上实现丰富耦合配置，极大提升了集成度与可扩展性，是未来大规模光子量子模拟器的重要一步。
2.突破传统合成维度方法的限制
传统方法难以同时实现高维构造和边界控制。本文的混合频率架构巧妙结合了两者优势，为模拟更复杂的拓扑物态和非阿贝尔规范场提供了新路径。
3.实用化前景明确
研究中提出的分段连续光频移方案，可直接用于光学频率梳调控、光通信、微波光子处理等领域，具备明确的工程应用价值。

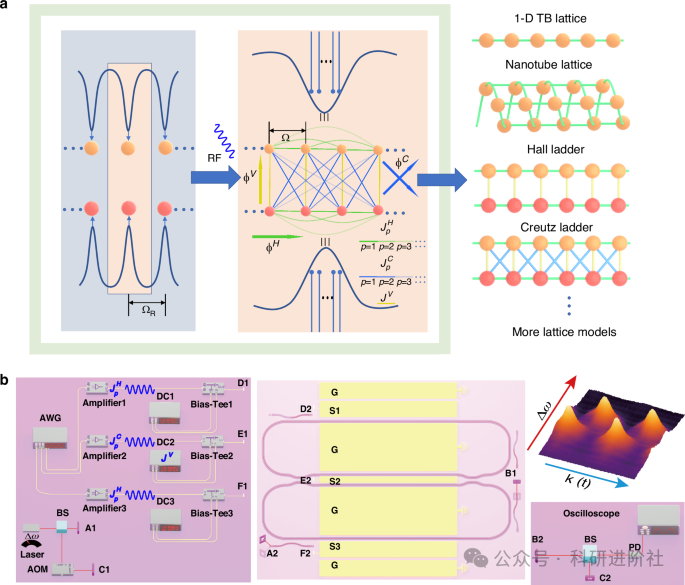

图1：方案与实验装置

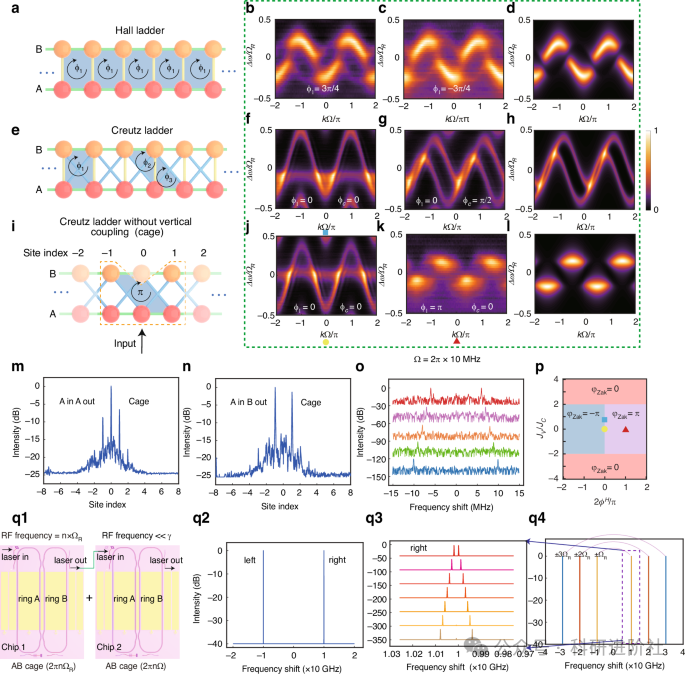

图2：实验获得的Hall梯子与Creutz梯子能带结构，以及Aharonov-Bohm笼效应的直接观测

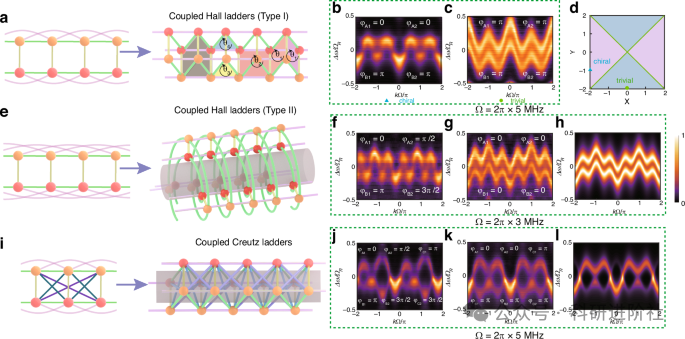

图3：耦合Hall梯子、双壁纳米管与耦合Creutz梯子

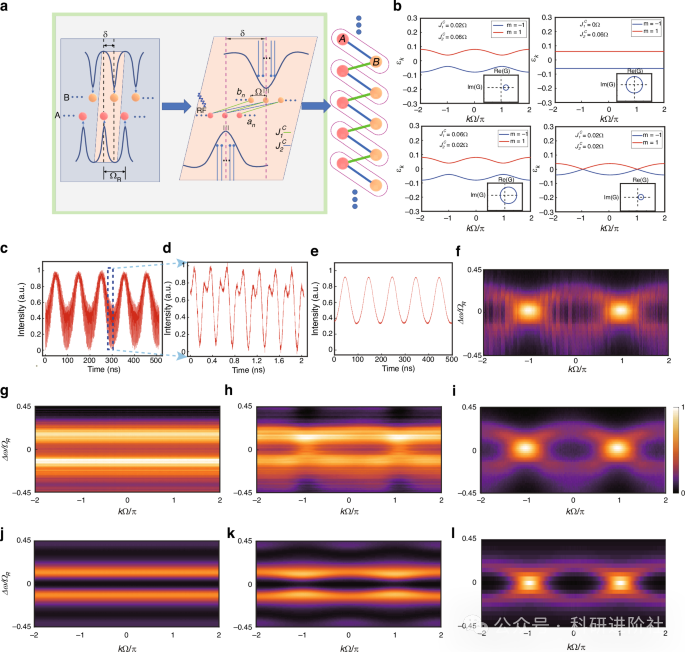

图4：实验获得的SSH模型能带结构
