罗德全新SMCV100B 矢量信号发生器

SMCV100B矢量信号发生器率先成为适用于汽车电子、广播电视、导航和无线应用的多标准平台。R&S?SMCV100B 功能独特，可用于从实验室到生产以及整合不同技术的多种应用。

主要特点：

• 适用于广播电视、导航、蜂窝和无线应用的多标准平台

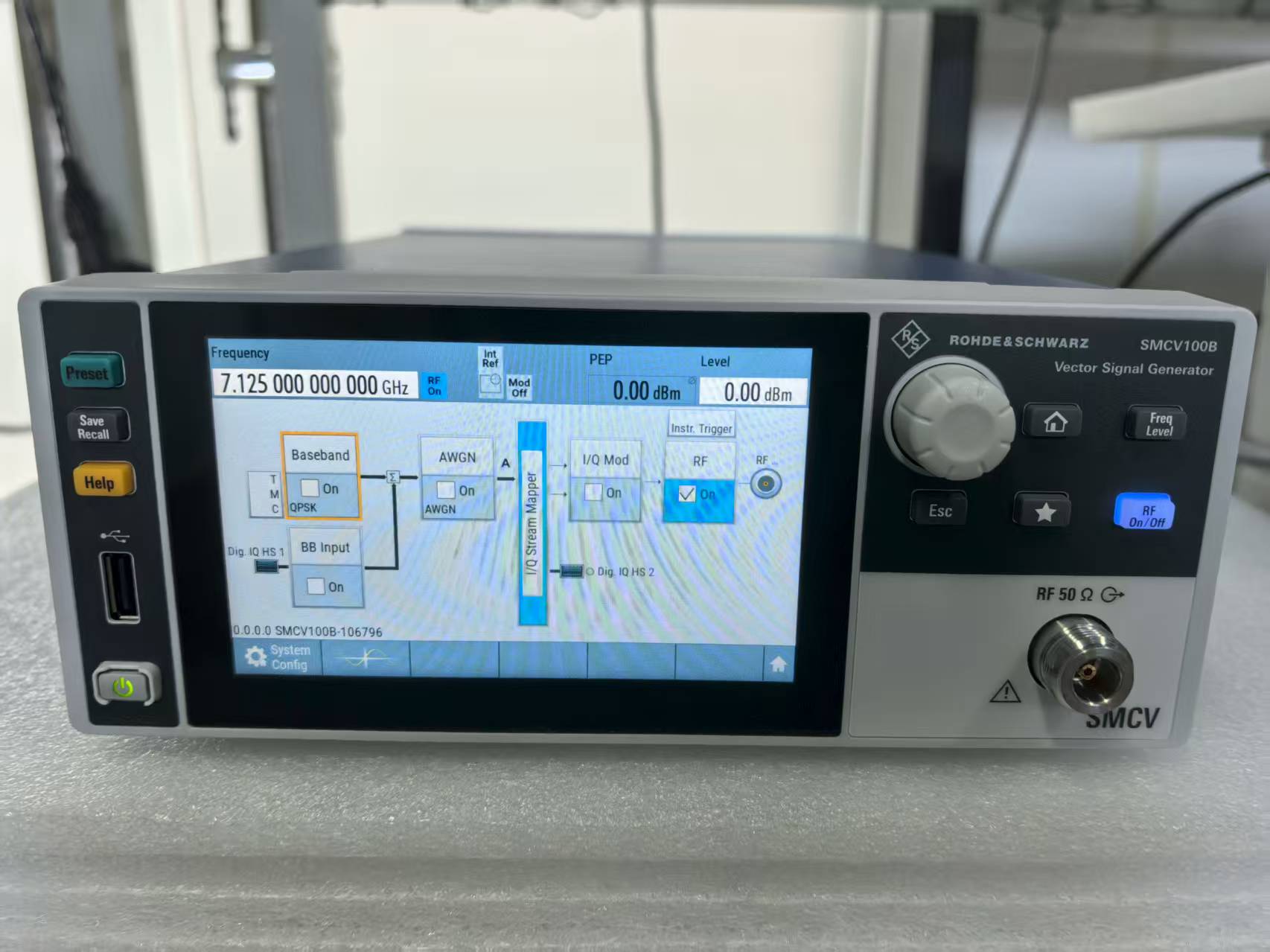

• 全软件选件定义的矢量信号发生器，具备5"触摸屏

• 先进的射频信号生成概念，频率范围介于4kHz至7.125GHz

• 输出功率高达+25dBm

• 调制带宽高达240MHz

产品优势：

创新性&稳定性

频率产生单元，作为信号发生器的基础和核心，自然而然成为工程师们大开脑洞的首要对象。

今天，得益于半导体技术的不断进步，直接合成+混频架构的出现，让模数概念又有了新的玩法。

SMCV100B采用最新的直接数字射频上变频技术来生成频率高达2.5GHz的输出信号。这允许在数字域中进行I/Q调制和RF信号生成，消除了传统模拟I/Q调制器常见的I/Q不平衡误差和LO泄漏。由于有了新概念，信号发生器的SSB相位噪声性能非常好。模拟混频概念用于生成2.5GHz以上的频率。

品质保证&性价比

SMCV100B是第一款能够涵盖5GNRFR1到7.125GHz的经济型信号发生器，这也使其成为移动通信应用的理想选择。 SMCV100B还可以使用 WinIQSIM2仿真软件，该软件支持所有常见的蜂窝和无线连接标准，包括IoT和Wi-Fi（802.11xx）等标准。

作为享誉业界的射频专家，R&S将在射频设计和信号分析能力表现出的一流的价值和出色的可靠性，继续发扬在 SMCV100B身上，完美支撑起新架构"直接数字合成"的技术优势。

SMCV100B是优化现有测试系统的理想解决方案。生产部门通常都需要最大程度的灵活性和极快的响应时间，以生成不同标准的信号。凭借其平台概念， SMCV100B可以完全满足这些要求，之前用于不同标准的多个信号源现在只需一台 SMCV100B即可代替，为未来测试系统的扩展实现成本控制。

硬实力&软实力

更为关键的是， SMCV100B并不"偏科"，不管是在硬件上，还是软件系统方面，都已经达到了一个新的高度。

SMCV100B为内部基带信号生成提供了强大的硬件。它可以在FPGA中实时生成信号，也可以使用ARB发生器直接生成用于数字通信标准的I/Q信号。

FPGA中的实时信号生成专用于广播标准。这种技术能够连续和长时间不间断地生成用于解码的不同数据内容（音频、视频、数据、PRBS）的信号。这样的长序列对于测试调谐器的性能或EMC是必需的。

Frequency

Reference frequency

Level

官方技术资料

数据手册（Datasheet）

核心参数：
频率范围：4 kHz 至 7.125 GHz
输出功率：+18 dBm（典型值）
调制带宽：最高 160 MHz（支持 5G NR FR1、LTE-A Pro、Wi-Fi 6E）
相位噪声：<-110 dBc/Hz @ 1 GHz（偏移 20 kHz）
支持标准：5G NR、LTE、WLAN 802.11ax/ac、IoT（NB-IoT、LoRa）、GNSS

用户手册（User Manual）

包含设备操作指南、编程指令（SCPI）、硬件接口说明。
下载需登录R&S官网或联系技术支持。

应用指南（Application Notes）

5G NR信号生成：如何配置子载波间隔、带宽部分（BWP）。
MIMO测试：多天线同步方案（需搭配R&S TS7124射频开关矩阵）。
干扰模拟：AWGN、多径衰落（TDL、EPA信道模型）。

关键功能详解

调制与波形生成

内置预标准波形：

直接调用5G NR FR1（Sub-6GHz）、LTE FDD/TDD、Wi-Fi 6（802.11ax）等模板，无需手动配置物理层参数。

自定义波形：

通过 WinIQSIM2软件生成复杂调制信号（如QPSK、256-QAM），支持导入MATLAB/ADS设计的基带文件。

实时衰落模拟

支持多径衰落（如3GPP TR 38.901信道模型）、多普勒频移（适用于车联网V2X测试）。
硬件集成基带衰落引擎，无需外接信道模拟器。

射频性能优化

EVM（误差矢量幅度）：<0.5% （5G NR 100 MHz带宽，典型值）。
谐波抑制：<-50 dBc（通过内置滤波器优化）。

典型测试配置示例

5G UE射频一致性测试

SMCV100B配置：

频率：3.5 GHz (n78频段)
带宽：100 MHz (SCS 30 kHz)
调制：256-QAM
输出功率：-20 dBm（模拟基站下行信号）

连接：

SMCV100B → 衰减器 → 5G终端 → 综测仪（如R&S CMX500）

Wi-Fi 6E吞吐量测试

使用 802.11ax HE-MIMO波形（160 MHz带宽，1024-QAM）。
添加相位噪声恶化以验证接收机鲁棒性。

软件支持

R&S VSE（Vector Signal Explorer）：实时分析生成信号的频谱、EVM、ACLR。
AREG100A：自动化射频功率校准工具（适用于产线测试）。
远程控制：支持SCPI命令（LAN/USB/GPIB接口），可集成到Python/LabVIEW测试系统。
