硬件通信协议

1,UART

没有时钟,异步收发器。两个串口协议之间约定相同的波特率,一般设置9600,115200

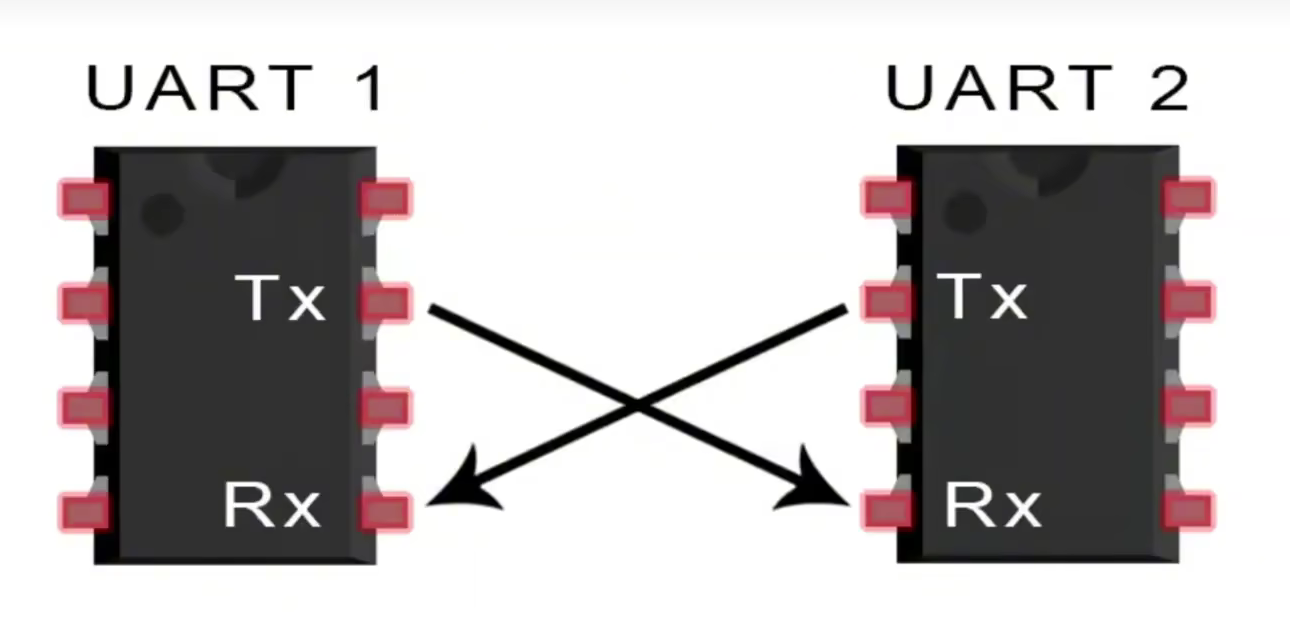

TX(transmit发送)和RX(receive接收)交叉相接 。双方共地

缺点:一对一传输,传输距离短,速率慢,抗干扰差。

2.SPI(串行外设接口Serial Peripheral Interface)

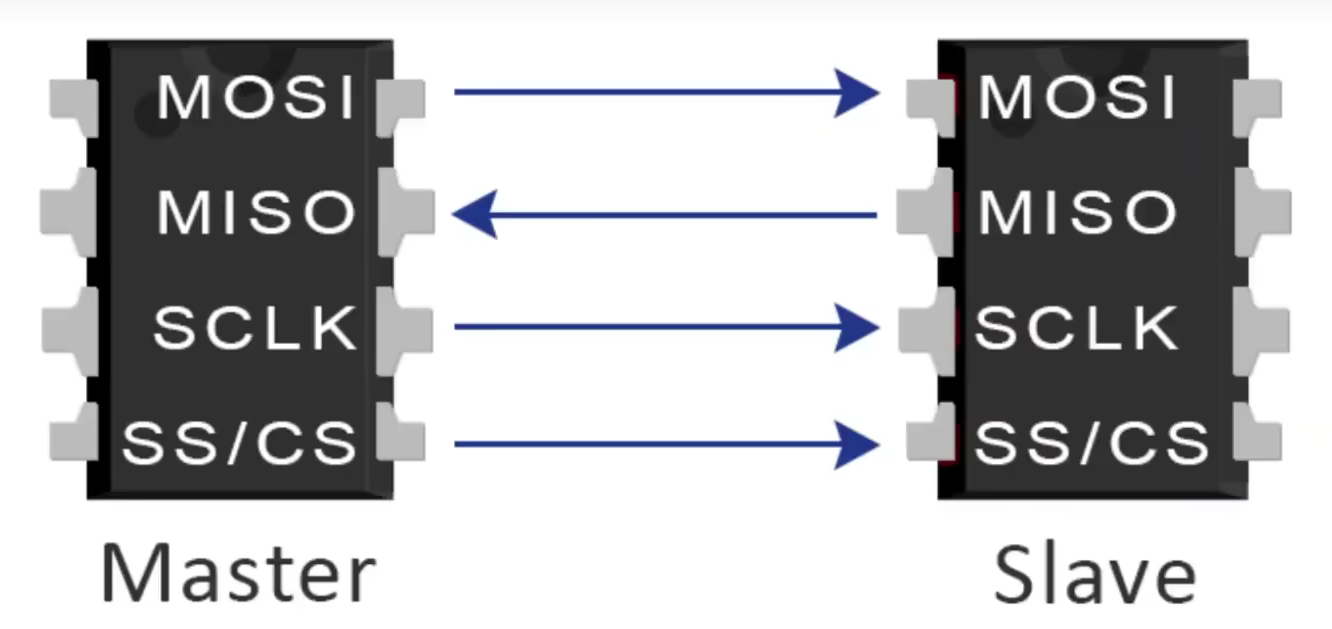

需要四根线连接,时钟Clk,MOSI(主机 发 给从机),MISO(从机 回 给主机),片选端;

其中clk实现了同步时钟,两个设备可以使用同一个时钟信号。

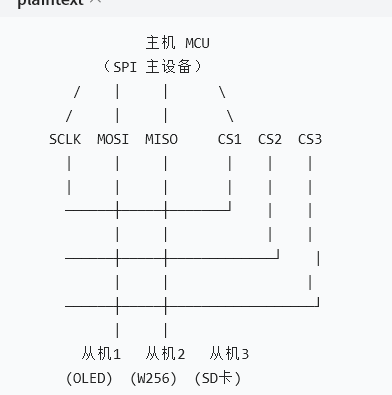

一对多传输,主机可以连接多个从机。连接方式:从机的时钟Clk,MOSI,MISO都连接同一个主句对应的IO口,通过CS片选段单独接IO口实现一对多全双工通信

常用于:OLED,SD卡

优点:一对多传输,速度更快

3.I2C(Inter-Integrated Circuit集成电路总线)

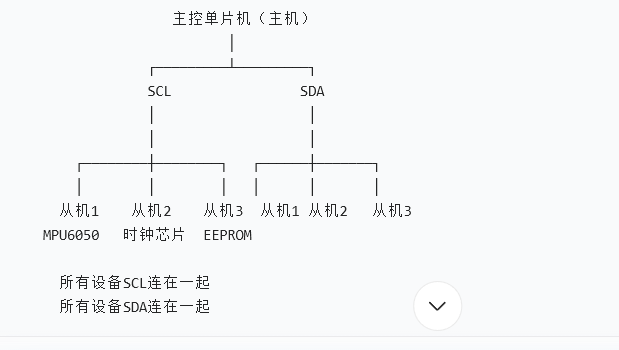

只有两根线,SCL(时钟线),SDA(数据线),所有设备的SCL和SDA并联接在一起

缺点:半双工,不能同时收发;协议比较复杂

4.CAN(Controller Area Network,控制器局域网)

主要用于汽车工业的总线通信,只有两根线要连接,CANH,CANL;所有设备的CANH和CANL全部并联,共地GND

CAN 总线两头必须接 120Ω 电阻,跨在 CANH 和 CANL 之间

工作原理:抗干扰能力强,有干扰同时作用到二者上,干扰相抵消

  • CANH 电压比 CANL 高 → 代表 1
  • CANH 电压比 CANL 低 → 代表 0
