JSM2304STR 700V 单相高低侧同相栅极驱动芯片

在工业控制、家电变频、新能源逆变等领域,高压半桥栅极驱动芯片是连接控制逻辑与功率器件的核心桥梁 ,其耐压等级、驱动能力、响应速度与可靠性,直接决定整机效率、稳定性与使用寿命。面对市场对更高耐压、更强驱动、更优性价比 的国产化替代需求,杰盛微半导体(JSMICRO)推出JSM2304STR------ 一款 700V 单相高低侧同相栅极驱动芯片,引脚定义、功能逻辑与主流型号 IRS2304 高度兼容,同时在耐压、动态性能、抗扰能力上实现全面超越,为工程师提供更可靠、更灵活的国产化优选方案。

一、行业痛点:高压驱动场景的三大核心挑战

当前功率驱动系统不断向高频化、小型化、高可靠迭代,传统驱动芯片面临多重瓶颈:

  1. 耐压冗余不足:多数 600V 级器件在高压瞬态场景易出现应力超标,系统安全余量小;

  2. 驱动能力偏弱:小电流驱动难以快速开通 / 关断大功率 MOSFET/IGBT,开关损耗大、发热严重;

  3. 兼容性与成本失衡:进口型号性能稳定但供货周期长、价格高,国产替代又常面临参数缩水、兼容性差问题。

杰盛微 JSM2304STR 针对以上痛点深度优化,以700V 超高耐压、300mA/600mA 强驱动、全兼容逻辑接口,打破进口垄断,覆盖更严苛的工业与家电应用场景。

二、产品定位:700V 高压半桥驱动,国产化替代优选

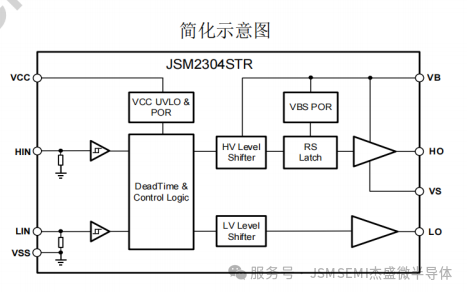

JSM2304STR 是杰盛微基于高低压兼容工艺 打造的单芯片集成高低侧驱动器件,专为 N 沟道功率 MOSFET/IGBT 半桥拓扑设计,核心定位:

  • ✅ 对标 IRS2304引脚全兼容、功能同相输出,硬件无需改板、软件无需调整,快速替换;

  • ✅ 浮动通道最高工作电压 700V ,较 600V 级产品提升 \\16.7%\\ 耐压冗余,系统更安全;

  • ✅ 兼容 3.3V/5V/15V CMOS/LSTTL 逻辑,适配主流 MCU/DSP 控制接口;

  • ✅ 内置防直通、欠压锁定、高抗 dV/dt 干扰,一站式解决系统可靠性难题。

三、核心优势:四大性能突破,超越同级对标型号

1. 耐压升级:700V 浮动通道,系统安全余量拉满

传统 600V 级驱动在母线电压波动、感性负载关断瞬态下,易出现过压击穿风险。JSM2304STR 采用高压耐受工艺 ,浮动通道最高工作电压达700V ,VS 引脚可承受 \\ -9V负偏压,dVS/dt 耐受能力 50V/ns\\,完美适配 700V 以内母线系统,即便在高频开关、强干扰环境下,仍能稳定驱动、杜绝击穿隐患。

2. 驱动更强:300mA 拉 / 600mA 灌电流,大功率器件轻松驾驭

输出级采用推挽强驱动结构 ,拉电流典型值300mA 、灌电流典型值600mA ,远超同级竞品,可快速驱动大功率 MOSFET/IGBT,显著降低开关损耗、提升系统效率。无论是家电变频压缩机,还是工业逆变器、伺服电机,都能实现快速开通、利落关断,减少器件发热、延长使用寿命。

3. 速度更快:130ns 延时 + 100ns 死区,高频场景无压力

  • 开通 / 关断传输延时Ton/Toff=130ns,较对标型号更短,高频控制响应更精准;

  • 延迟匹配时间**≤50ns**,高低侧通道同步性优异;

  • 内置100ns 典型死区时间,硬件级防直通保护,避免桥臂直通烧毁,无需软件额外配置,降低开发难度。

4. 保护更全:集成多重防护,系统稳定不掉链

  • VCC 欠压锁定:正向阈值 8.9V、负向阈值 8.2V,供电不足时自动封锁输出,保护功率器件;

  • 自举工作模式:简化外围电路,单电源即可实现高低侧驱动,降低 BOM 成本;

  • 宽温稳定:工作温度 - 40℃~125℃,结温耐受 150℃,满足工业级严苛环境;

  • ESD 防护:人体模式 1500V、机器模式 500V,提升生产与使用可靠性。

四、关键参数对比:JSM2304STR VS 对标型号 IRS2304

|--------|-------------------|-------------------|----------------|
| 参数类别 | 杰盛微 JSM2304STR | 对标型号 IRS2304 | 优势说明 |
| 浮动通道耐压 | 700V | 600V | 耐压更高,系统冗余更大 |
| 驱动能力 | 300mA 拉 / 600mA 灌 | 290mA 拉 / 600mA 灌 | 拉电流更强,开通更迅速 |
| 传输延时 | 130ns(典型) | 200~220ns | 响应更快,适配高频控制 |
| VS 负偏压 | -9V | 更低 | 抗负瞬态能力更优 |
| 逻辑兼容 | 3.3V/5V/15V | 3.3V/5V/15V | 完全兼容,无缝替换 |
| 封装 | SOP-8 | SOP-8 | 引脚全兼容,PCB 无需改板 |
| 工作温度 | -40℃~125℃ | -40℃~125℃ | 工业级宽温,性能一致 |

注:以上对比基于公开参数整理,仅做性能参考,不涉及侵权对比。

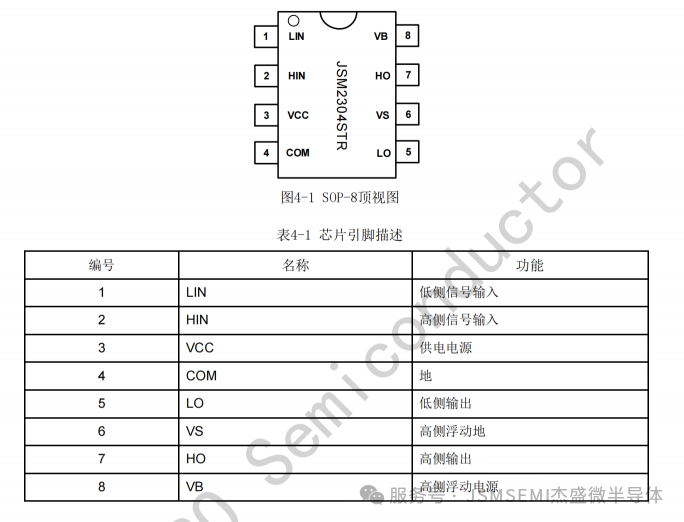

五、引脚定义与功能:8 脚 SOP-8,极简设计易布局

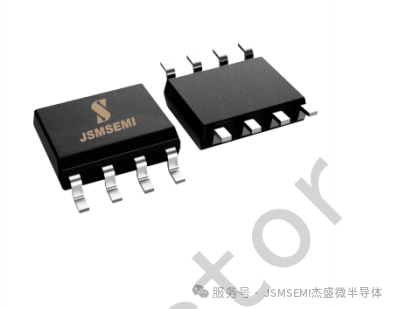

JSM2304STR 采用SOP-8 标准封装,引脚定义与对标型号完全一致,工程师可直接替换,大幅缩短开发周期:

  1. LIN:低侧信号输入

  2. HIN:高侧信号输入

  3. VCC:低压供电(10~20V)

  4. COM:地

  5. LO:低侧驱动输出

  6. VS:高侧浮动地

  7. HO:高侧驱动输出

  8. VB:高侧浮动电源(自举)

极简外围电路,仅需自举电容、限流电阻即可构成完整半桥驱动,适配小体积、高密度PCB 设计,满足家电、工控产品小型化需求。

六、应用场景:全覆盖高压半桥驱动市场

JSM2304STR 凭借高耐压、强驱动、高可靠特性,广泛适配以下领域:

  • 白色家电:空调变频驱动、洗衣机电机控制、冰箱压缩机驱动;

  • 工业控制:通用逆变器、伺服驱动器、小型变频器、UPS 电源;

  • 新能源:光伏微型逆变器、储能变流器、充电桩辅助电源;

  • 其他:高压开关电源、电动工具、工业风扇、泵类控制。

无论是家电量产的高性价比 需求,还是工业场景的高可靠要求,JSM2304STR 都能完美适配,提供一站式驱动解决方案。
