Linux wlan兼容性问题分析之wifi连接失败

当发送wifi scan后，网卡接收到probe response，wifi的加密与否，如何判定？

我们随机抓取一个帧

open wifi 的beacon（wlan.fc.type_subtype == 0x08）
或者probe response（wlan.fc.type_subtype == 0x05）

是通过哪些IE信息来确定AP是否是一个加密无线网络？

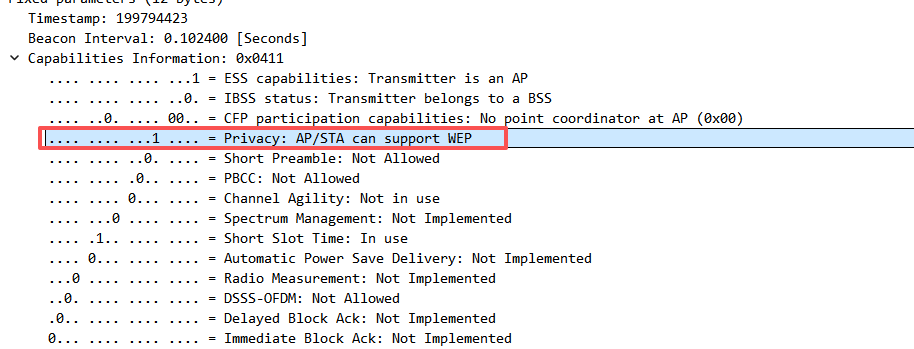

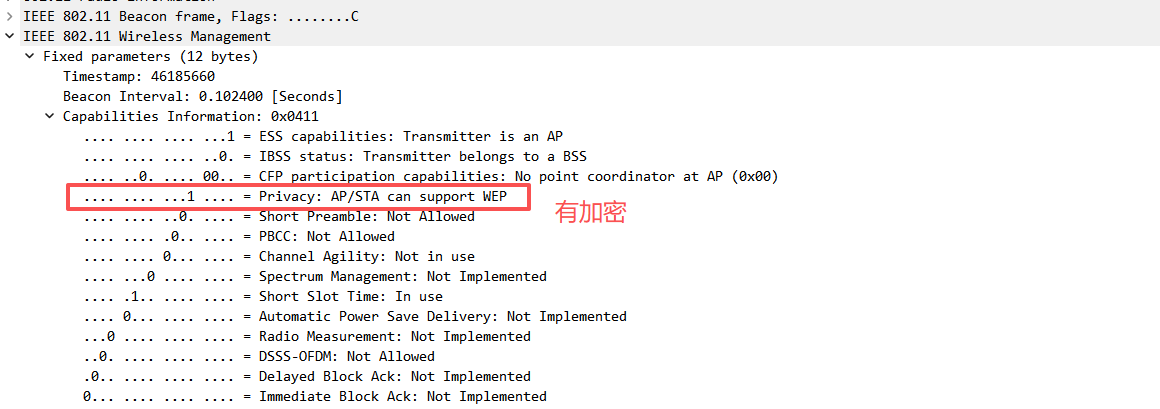

最直接的方法是查看帧中Capability Information字段的Privacy位：

Privacy = 0：表示AP不要求数据加密，是开放（Open）网络，即无密码
Privacy = 1：表示AP要求加密，属于加密网络

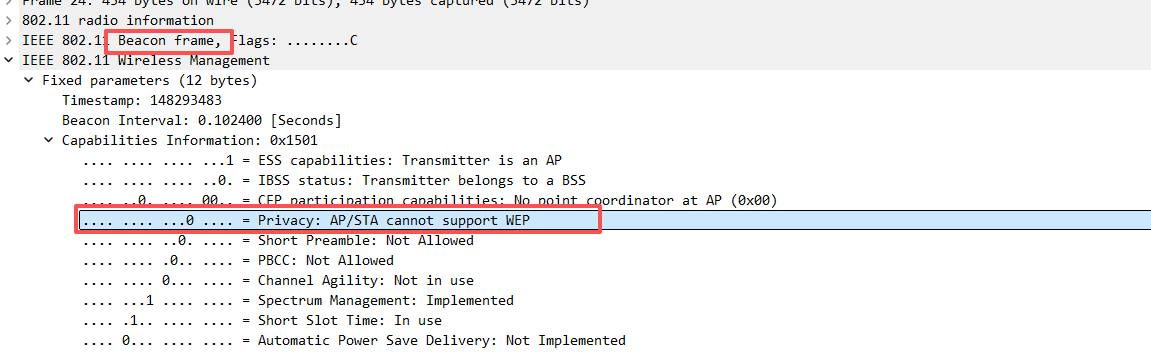

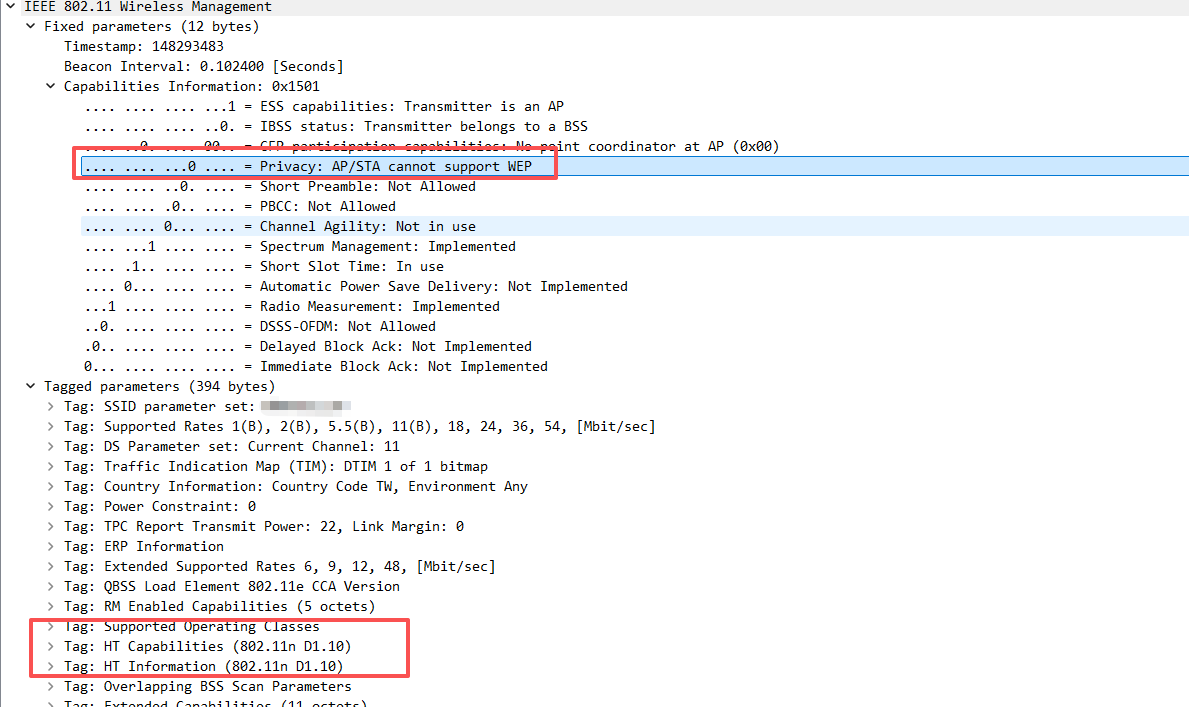

如下是无加密的情况：

当前知道了AP是否是加密网络，如果是加密网络，应该有哪些IE？

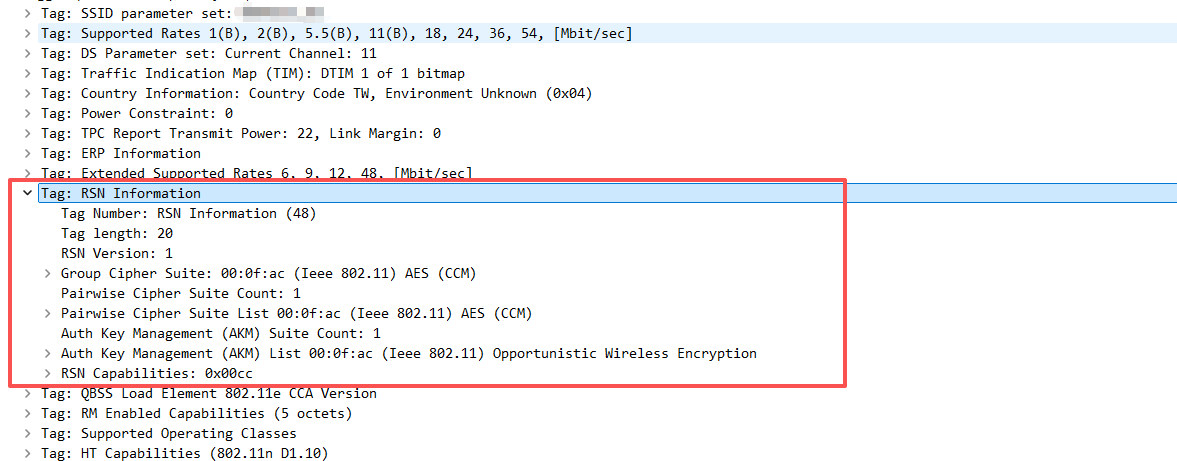

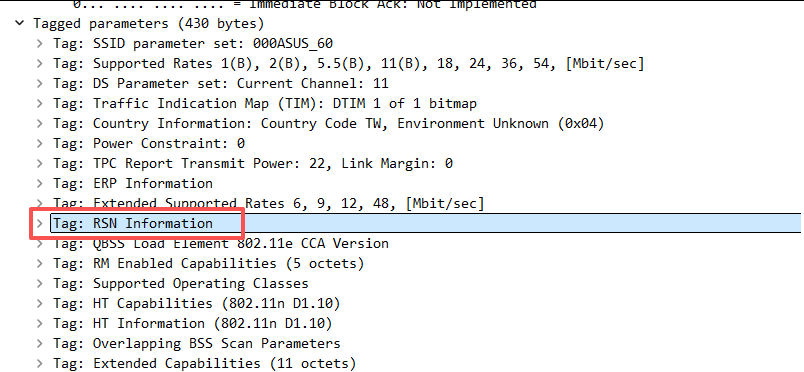

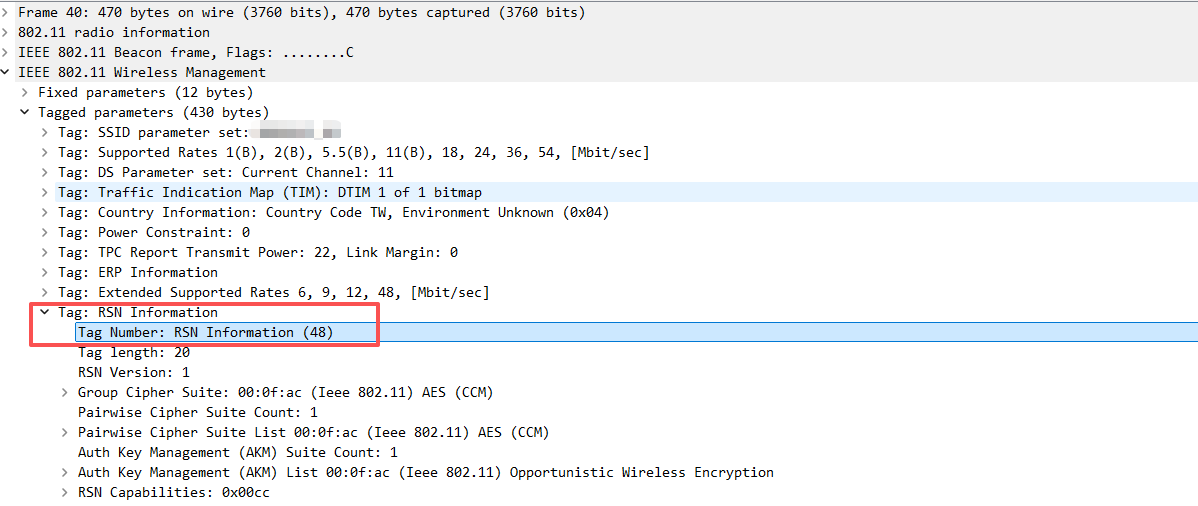

那就要看RSNE(RSN Information Element，ID 48) 来宣告自己的能力
当然，无加密的wifi，就无RSNE

那根据beacon或者probe response帧，应用层如何来判断出合理的加密类型和加密算法?

首先我们要清楚RSNE中的信息

c 复制代码

RSN Version: 1    //RSN版本号,只定义了1
Group Cipher Suite: 00:0f:ac (Ieee 802.11) AES (CCM)//组播/广播加密套件
Pairwise Cipher Suite Count: 1//单播加密套件的数量
Pairwise Cipher Suite List 00:0f:ac (Ieee 802.11) AES (CCM)//单播加密套件列表
Auth Key Management (AKM) Suite Count: 1//认证与密钥管理套件的数量
Auth Key Management (AKM) List 00:0f:ac (Ieee 802.11) Opportunistic Wireless Encryption//认证与密钥管理方式
RSN Capabilities: 0x00cc//RSN 能力字段

在如上RSNE中：

AKM 决定认证与密钥管理
Cipher Suite 决定加密算法（Group Cipher Suite and Pairwise Cipher Suite）

所以根据如上，我们需要理解AKM和Cipher Suites的用途及含义

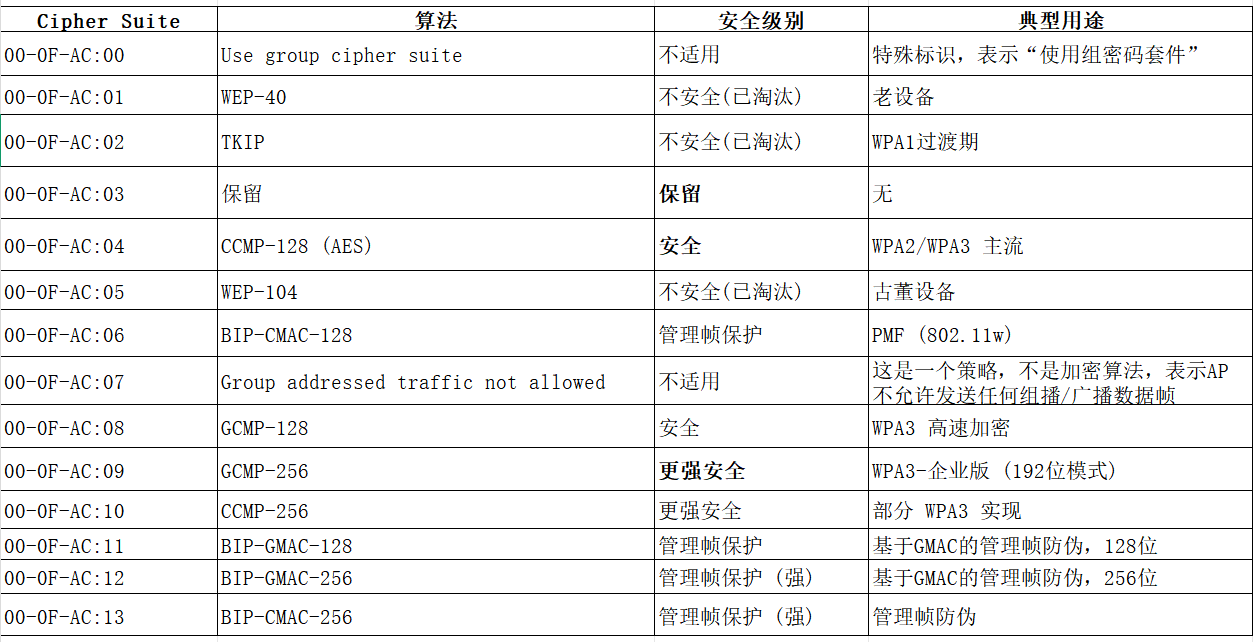

Cipher Suites的值代表的算法及用途

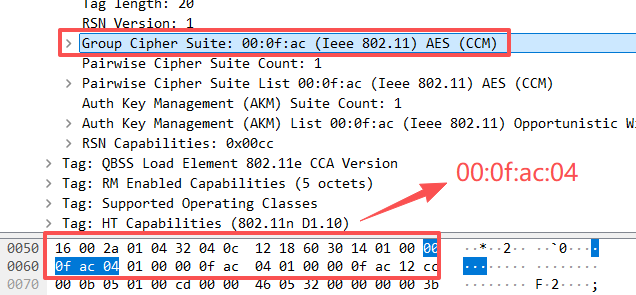

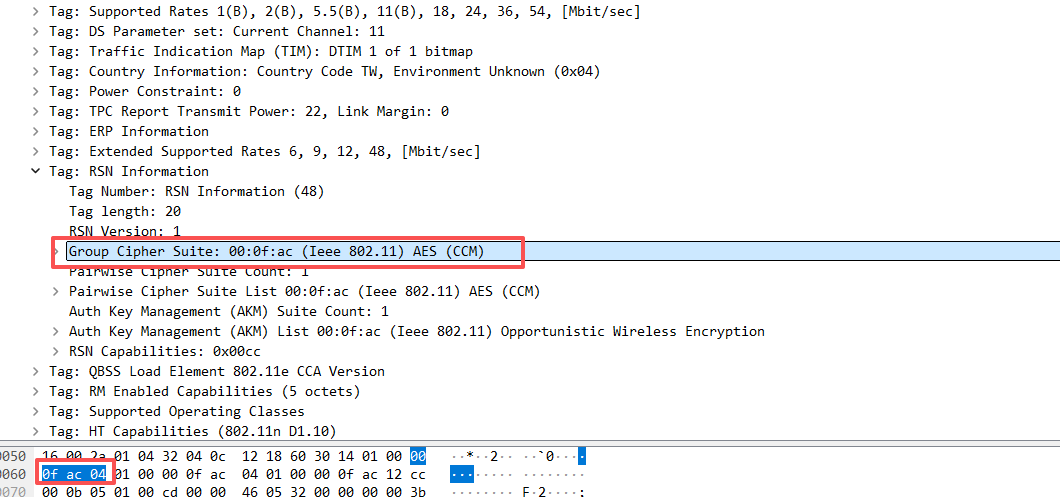

Cipher Suites的具体分析：

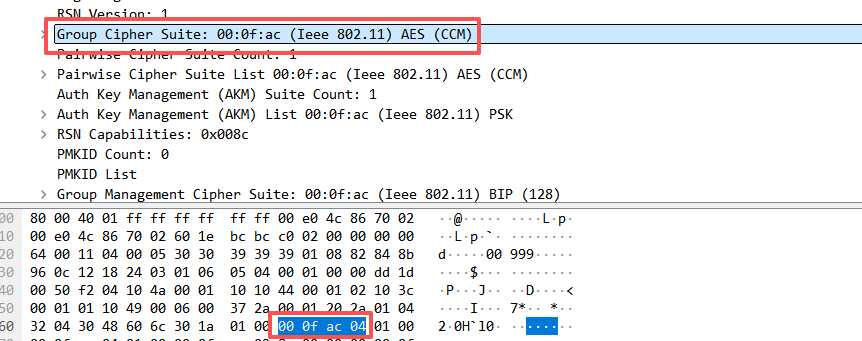

对照Cipher Suites的值代表对比，所以Group Cipher Suites算法为AES

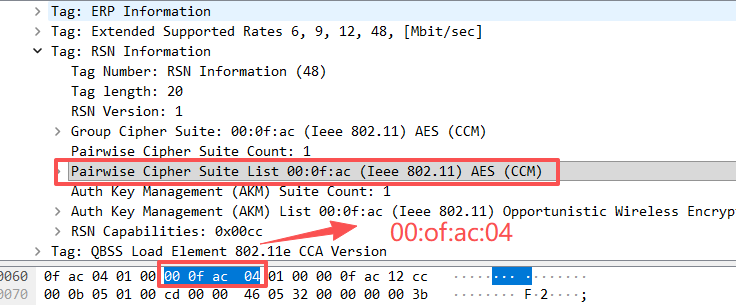

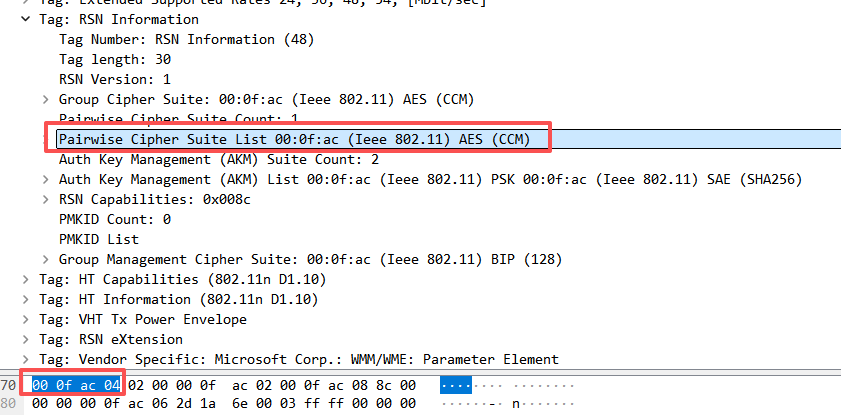

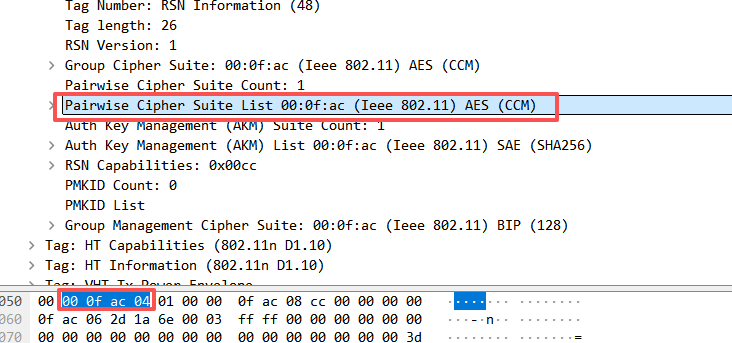

同理Pairwise Cipher Suite ：

对照Cipher Suites的值代表对比，所以Pairwise Cipher Suites算法为AES

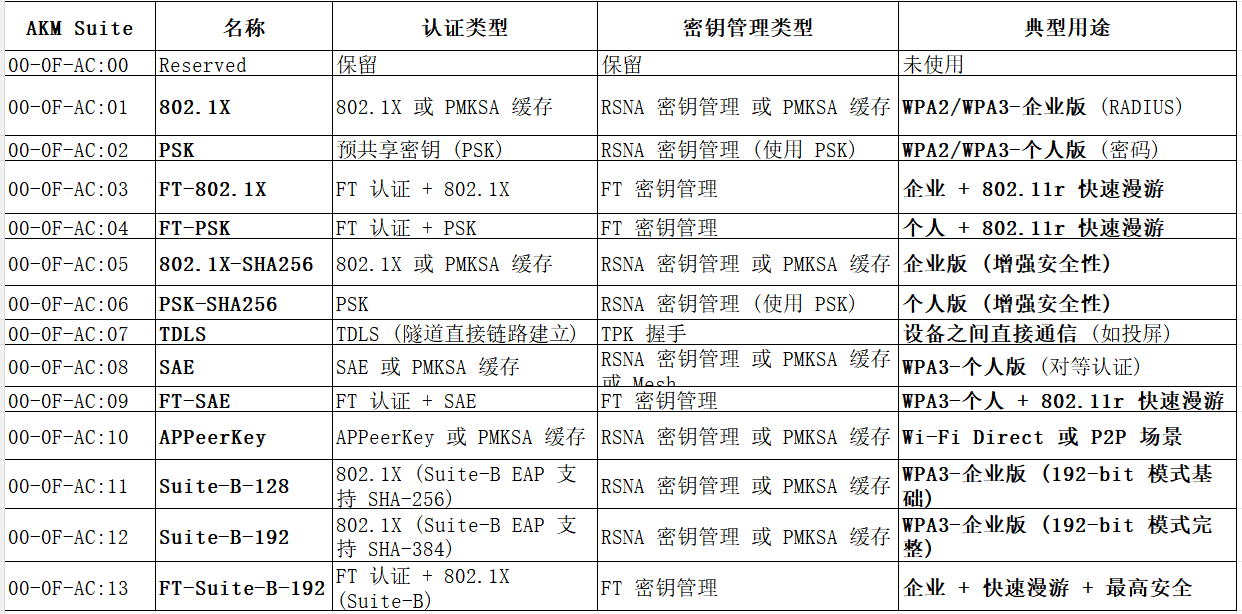

如下是AKM的值代表的算法及用途

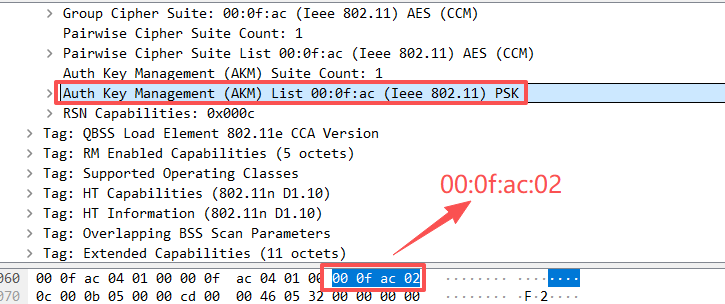

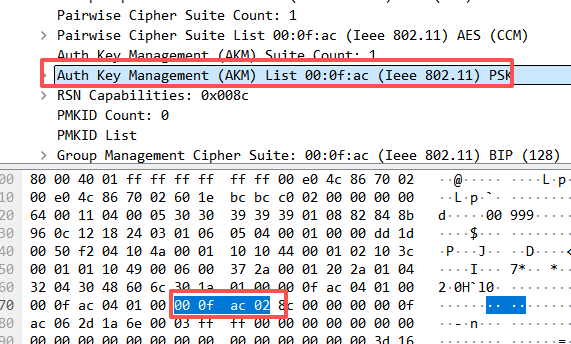

Auth Key Management (AKM) Suite 具体分析：

对照AKM Suite的值代表对比，所以AKM Suite认证类型为PSK

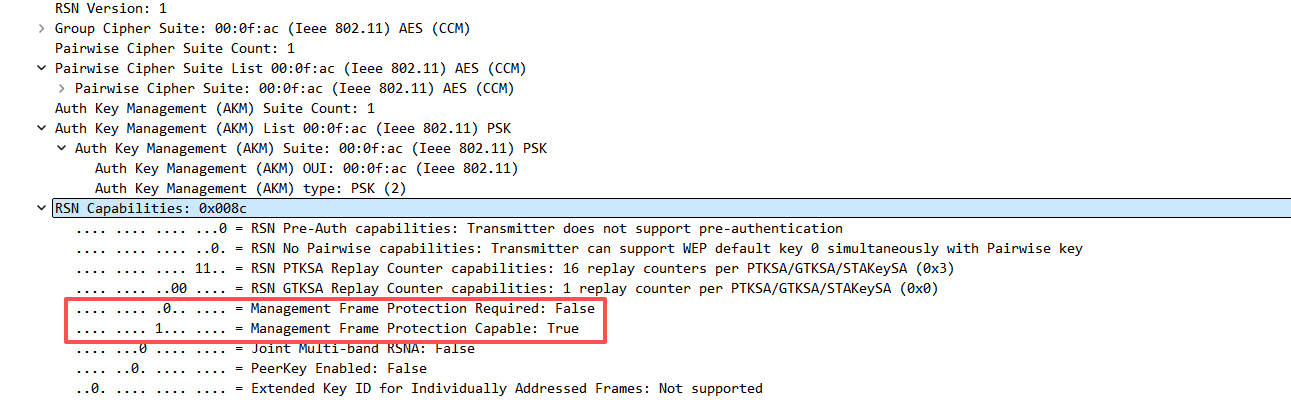

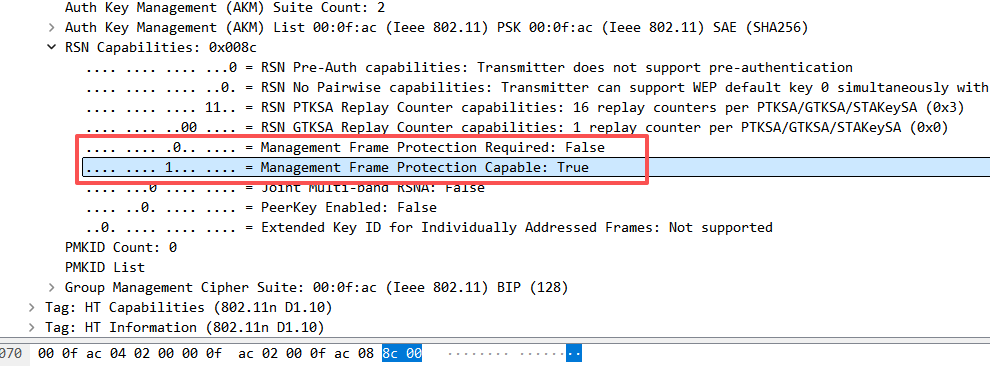

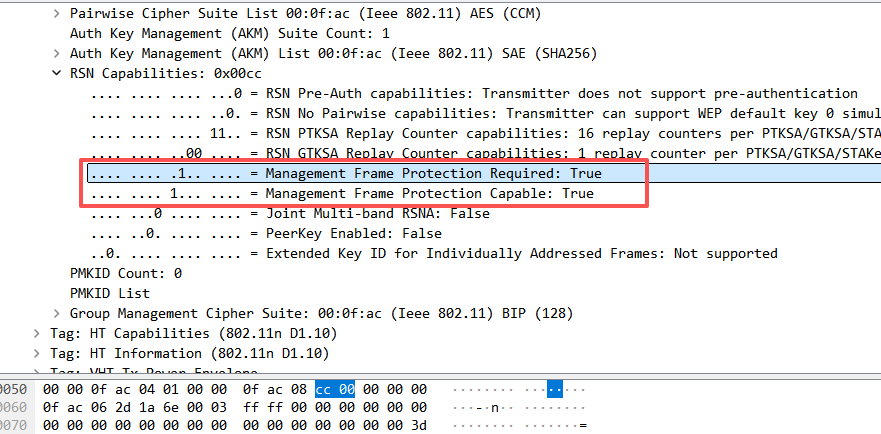

根据RSN Capabilities:

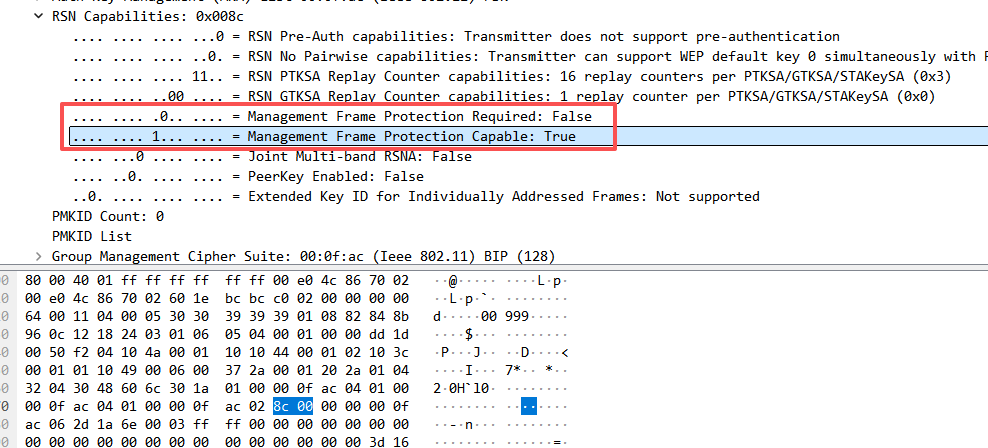

PMF (Protected Management Frames)是通过 RSNE (RSN Information Element) 中的 RSN Capabilities 字段来宣告的，也就是我圈起来的两个IE

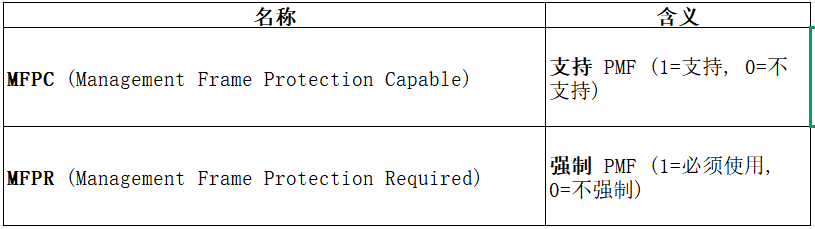

他们的意义如下：

根据如上信息，如何确定AP的加密类型？

使用了AES的加密算法，适用于WPA2/WPA3
认证密钥（AKM）使用的是PSK，也适用于WPA2/WPA3，
如果是纯WPA3(MFPC和MFPR都为1)，PMF会强制开启，所以可能是WPA2/WPA3混合
但是AKM Type为02，并非02/08都包含
所以加密类型为WPA2-PSK

如下是我们通常会设置的AP参数下的抓包信息

AP加密的信息为open时

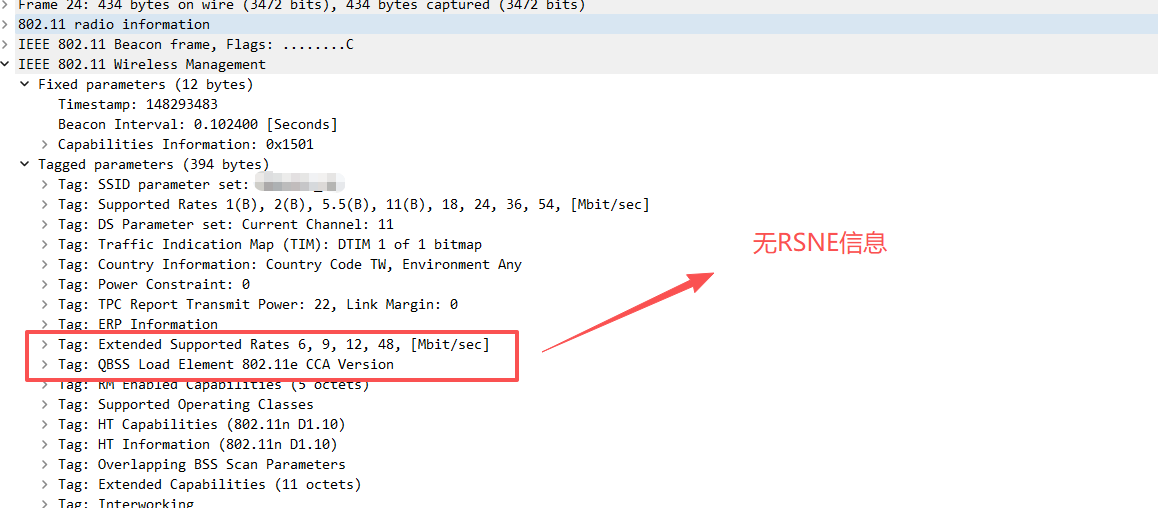

Privacy为0，没有RSNE信息

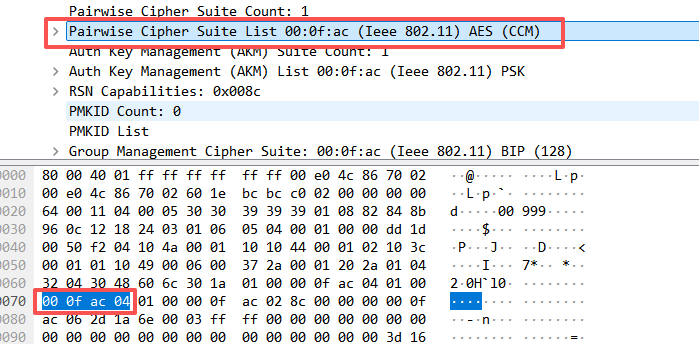

AP加密的信息为WAP2-PSK时
Privacy为1

Group Cipher Suite: 00:0f:ac (Ieee 802.11) AES (CCM)

Pairwise Cipher Suite List 00:0f:ac (Ieee 802.11) AES (CCM)

Auth Key Management (AKM) List 00:0f:ac (Ieee 802.11) PSK

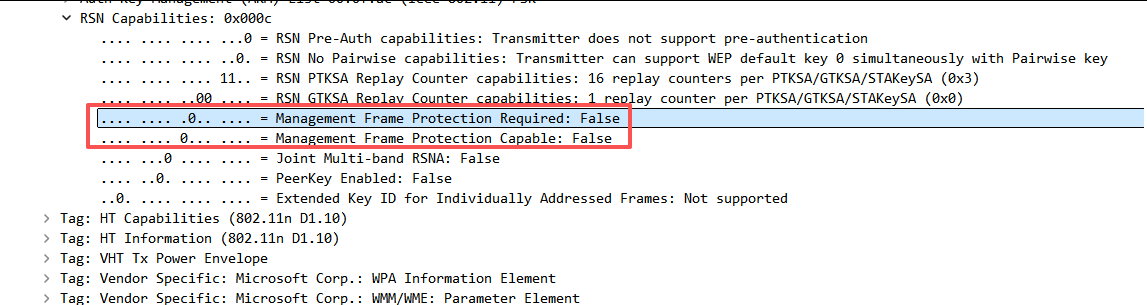

PMF未强制开启（WAP2-PSK可支持PMF,也可不支持PMF）

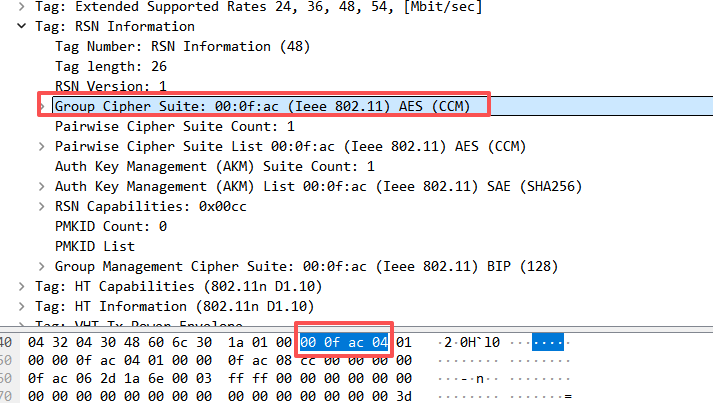

AP加密的信息为WAP3-AES时
Privacy为1

Group Cipher Suite: 00:0f:ac (Ieee 802.11) AES (CCM)

Pairwise Cipher Suite List 00:0f:ac (Ieee 802.11) AES (CCM)

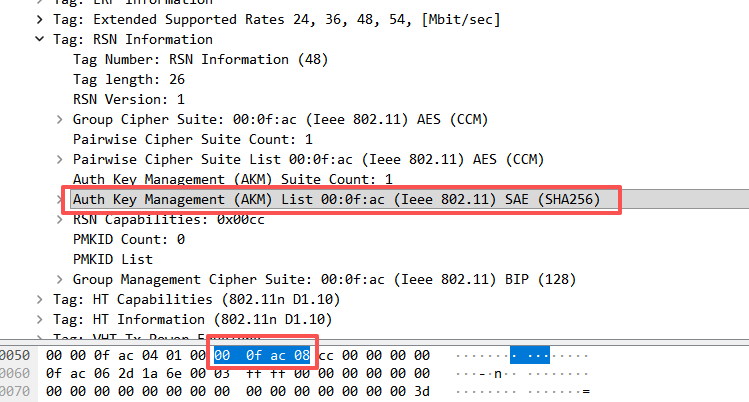

Auth Key Management (AKM) List 00:0f:ac (Ieee 802.11) SAE (SHA256)

PMF强制开启

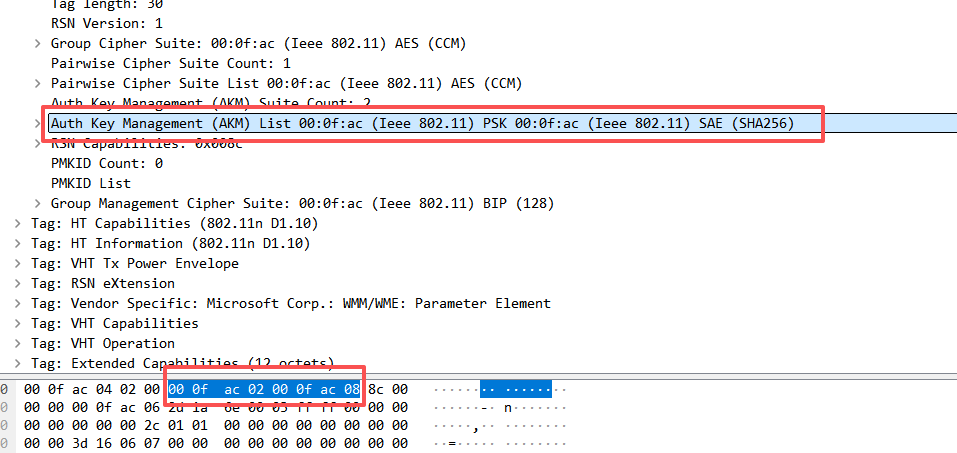

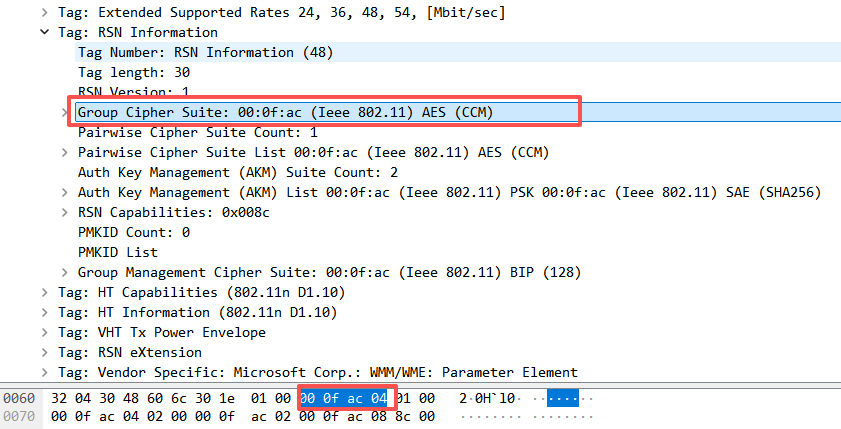

AP加密的信息为WPA2-PSK/WPA3-AES时
Privacy为1

Group Cipher Suite: 00:0f:ac (Ieee 802.11) AES (CCM)

Pairwise Cipher Suite List 00:0f:ac (Ieee 802.11) AES (CCM)

Auth Key Management (AKM) List 00:0f:ac (Ieee 802.11) PSK 00:0f:ac (Ieee 802.11) SAE (SHA256)

PMF开启情况
AP加密的信息为WPA-PSK时
Privacy为1

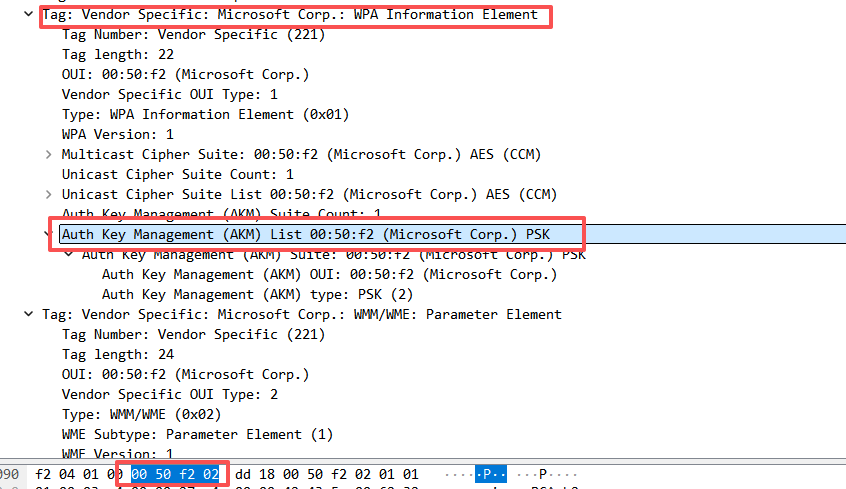

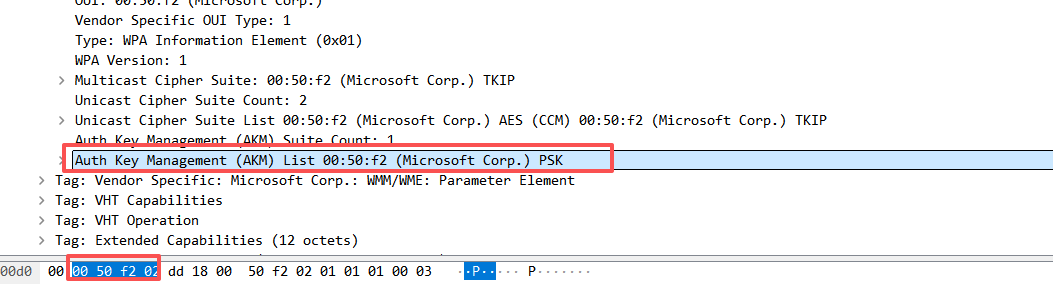

Auth Key Management (AKM) List 00:50:f2 (Microsoft Corp.) PSK

00-50-F2:(Microsoft):02 (PSK)，WPA1 使用的是Microsoft 的 OUI，当时标准未定，所以使用了 Microsoft 的 OUI 作为厂商特定扩展
AP加密的信息为WPA/WPA2-PSK时
Privacy为1

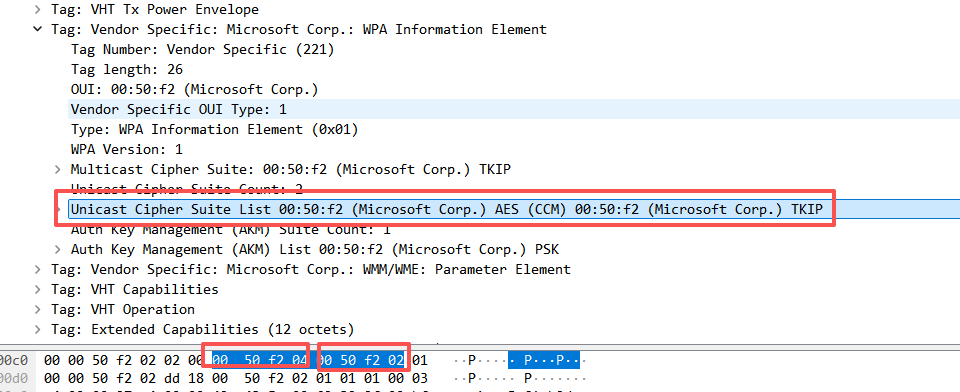

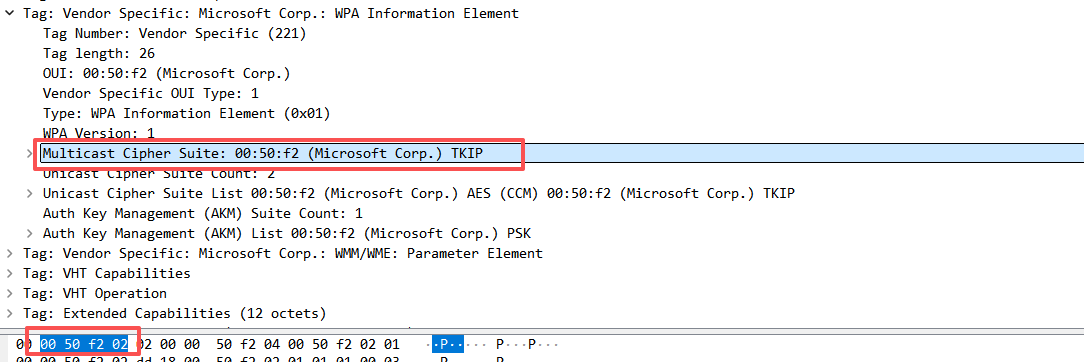

WPA1部分在 Vendor Specific IE 中AKM suite

cipher suite

使用的算法为TKIP

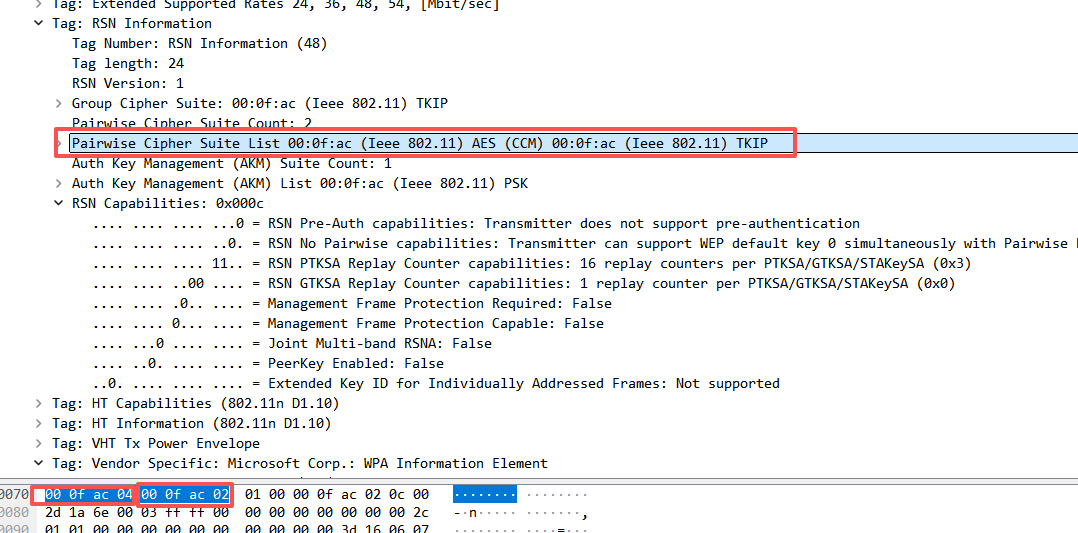

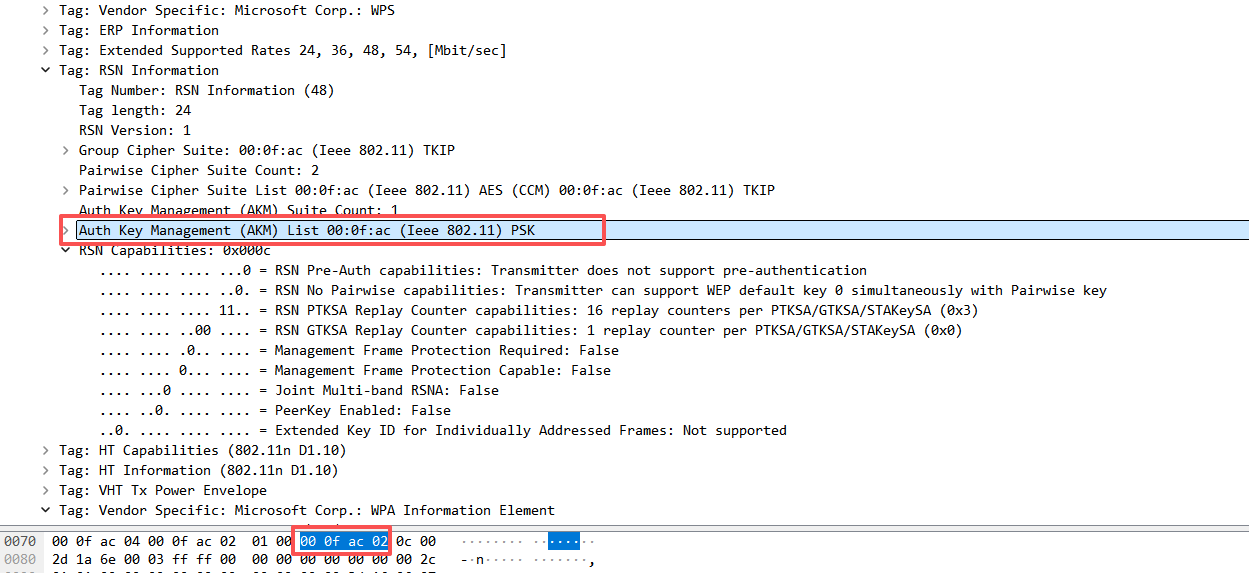

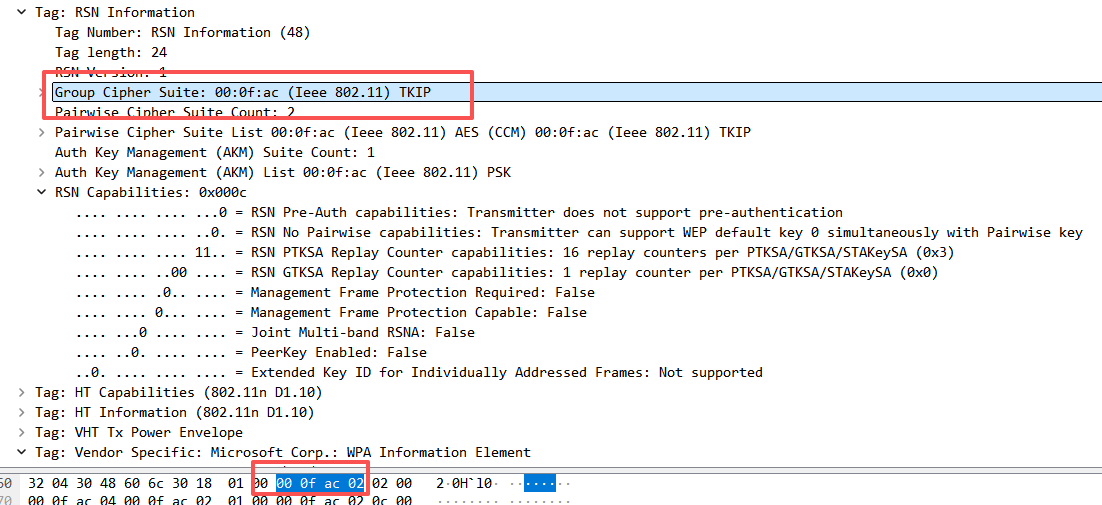

WPA2部分在在 RSNE 中
Group Cipher Suite: 00:0f:ac (Ieee 802.11) TKIP

Pairwise Cipher Suite List 00:0f:ac (Ieee 802.11) AES (CCM) 00:0f:ac (Ieee 802.11) TKIP

含了AES和TKIP算法
Auth Key Management (AKM) List 00:0f:ac (Ieee 802.11) PSK

根据PMF,可以判断不是WPA3-PSK

根据如上，现在知道了加密算法和加密类型如何对应beacon帧上报的RSNE.

问题描述：2.4G open wifi连接失败

问题分析

首先上行wifi 是open模式，但是扫描出来的wifi是加密的，通过抓包确实是加密类型的

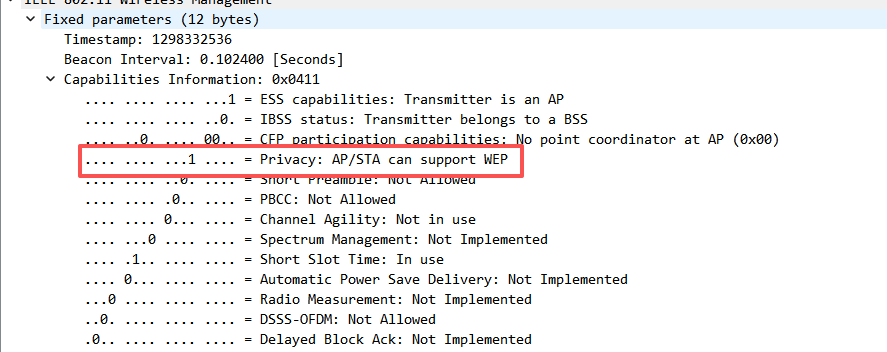

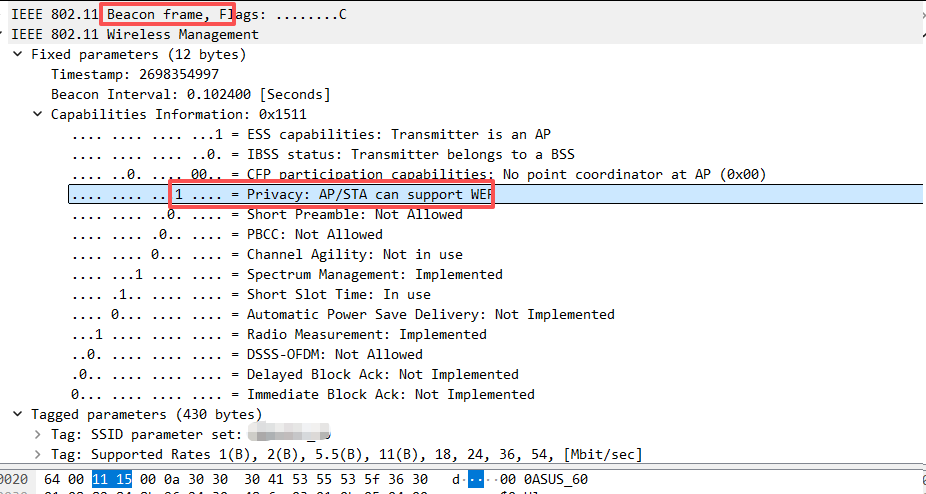

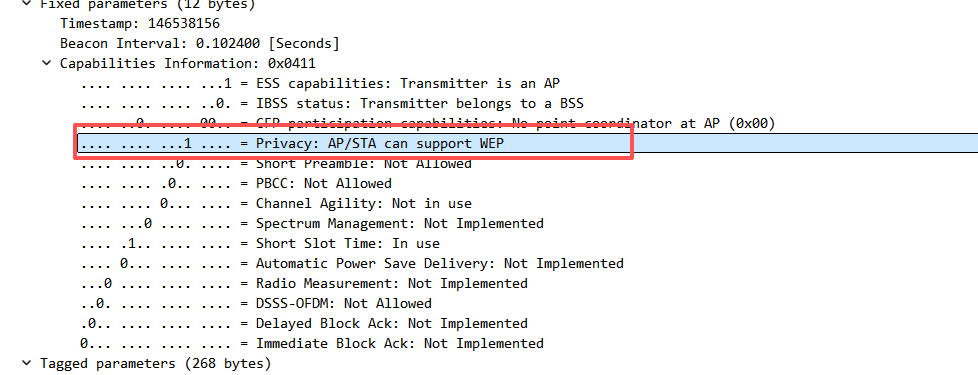

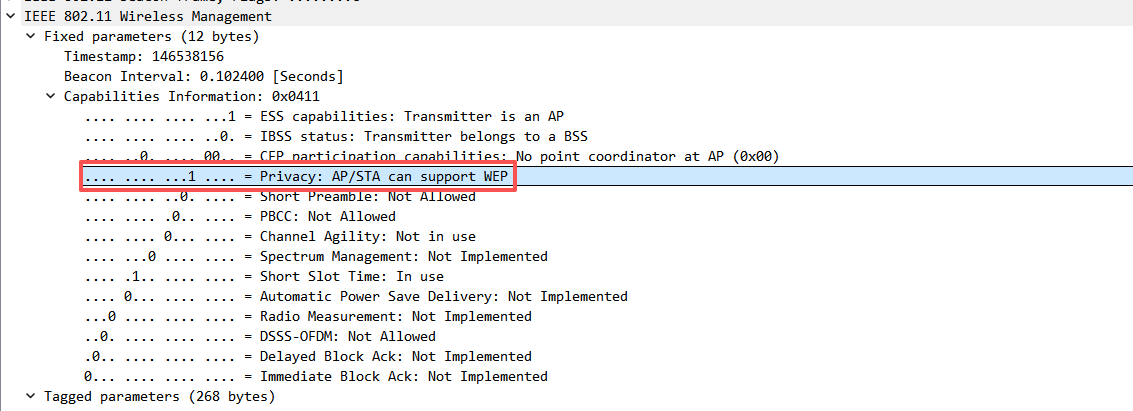

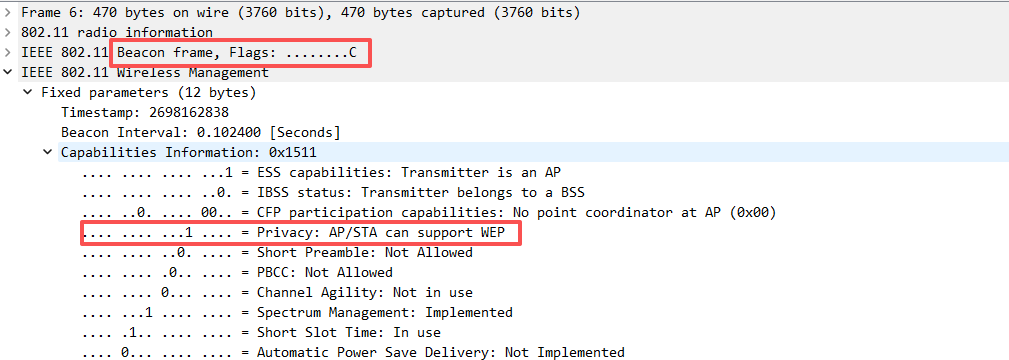

Privacy为1，说明这是一个加密wifi，并非我们理解上的open 非加密的wifi

连接上行的wpa_supplicant.conf文件内容如下

open的配置文件显然是连接不上的，所以我们尝试的open config参数是错误的

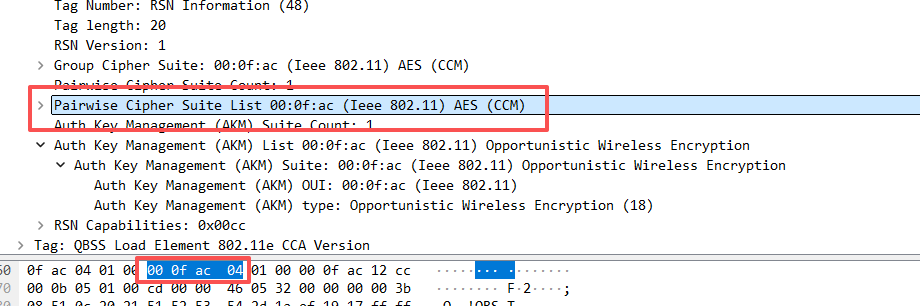

那现在需要通过RSNE来确定具体的认证和密钥管理等参数，来看Cipher和AKM

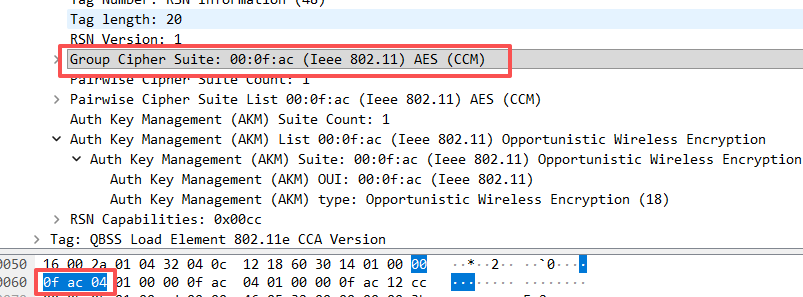

Group Cipher Suite

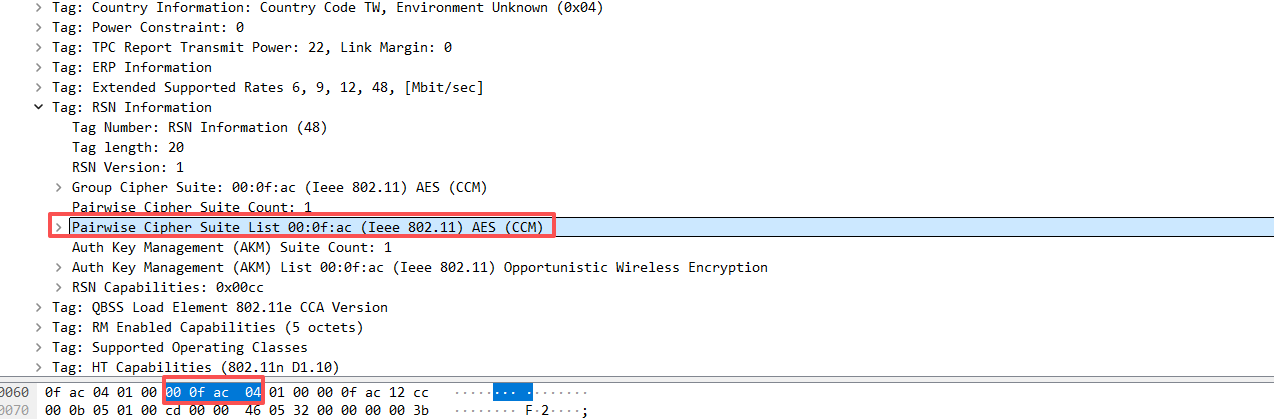

Pairwise Cipher Suite List

他们使用的都是AES加密

AKM List

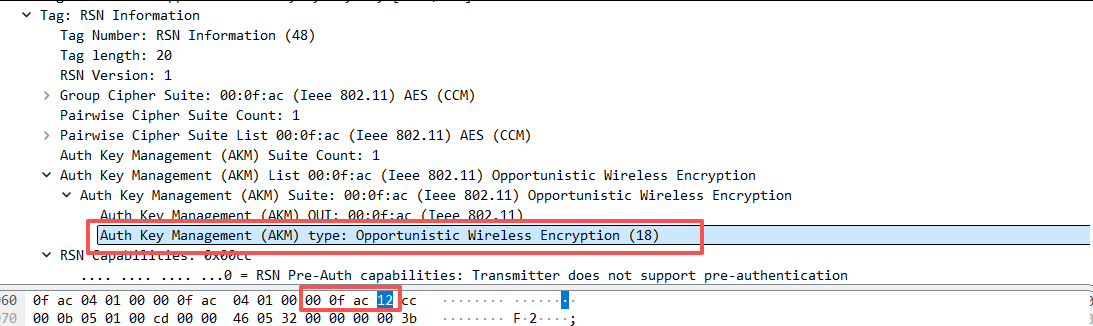

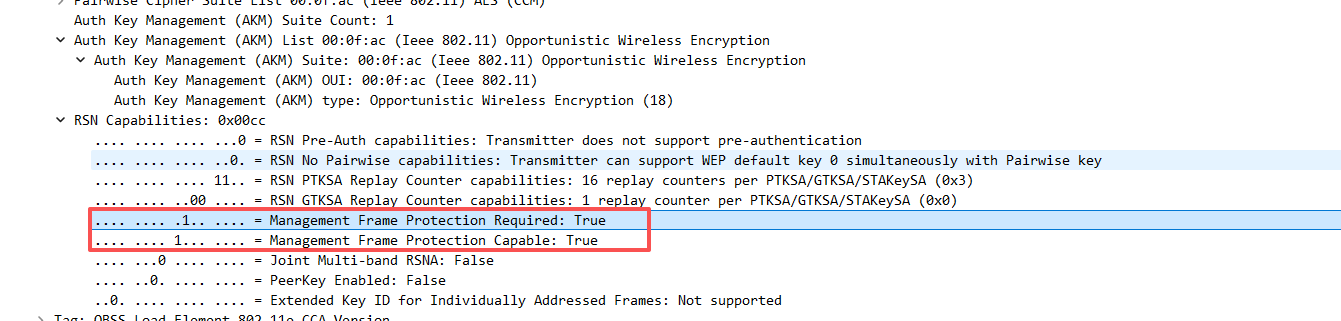

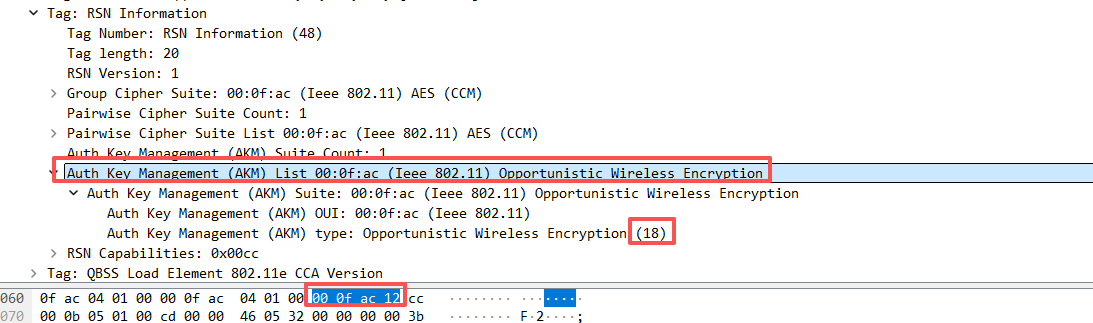

Auth Key Management (AKM) type: Opportunistic Wireless Encryption (18)

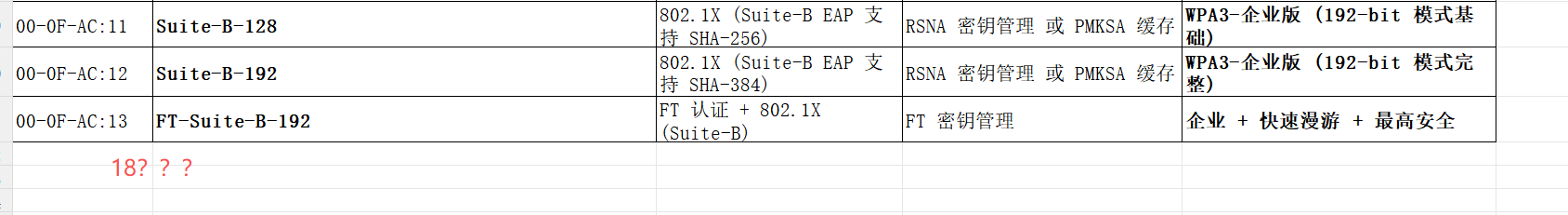

什么？Auth Key Management (AKM) type为18？

在表中并未提及啊？

并且在官方协议中也没有找到有，应该是新特性

属于是预留状态，于是我更新了下协议文档，查询到：Opportunistic Wireless Encryption简称OWE,目的是让开放（无密码）网络也能加密，目前主要由支持 WPA3 的无线路由器、AP 和终端设备支持
根据抓包确定配置文件参数

AKM type 为18（OWE）

所以key_mgmt=OWE

为了保险，还需要加owe_only=1参数，让sta强制客户端仅连接OWE加密的AP
PMF强制开启：ieee80211w=2
组包和单播报加密算法确定

加密算法为AES
OWE 是 RSN 框架下的一个扩展新特性，确保连接使用 WPA2 或 WPA3 的安全框架

所以更新wpa_supplicant的配置文件proto=RSN

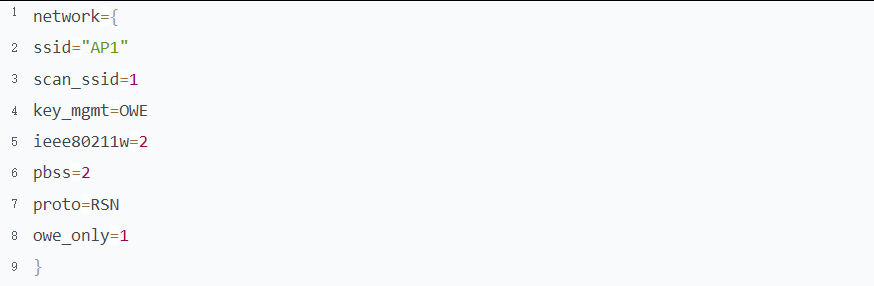

最终确定配置文件信息

连接结果

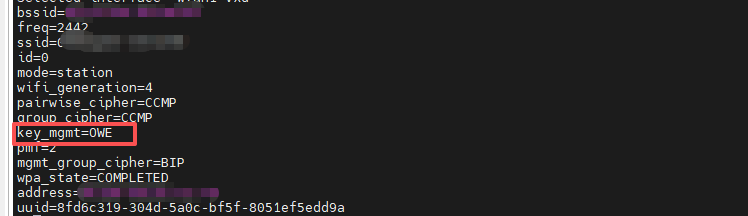

使用wpa_cli status 查看wifi连接情况
